Mazda3 2003-2009 Sigorta Düzenlemesi
Sigorta kutusu konumu
Herhangi 1 ışık, aksesuar veya k10trol çalışmıyorsa uygun devre koruyucuyu inceleyin. Bir sigorta atmışsa, iç eleman erir.
Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar iyi durumdaysa, kaputun altındaki sigorta bloğunu k10trol edin.
Yolcu bölmesi
Sigorta kutusu ön yolcu tarafında torpido gözünün altında bulunur (torpido gözünün altını çıkarın, iki klipsi çevirin ve sigorta kutusunu indirin).
Makine bölümü

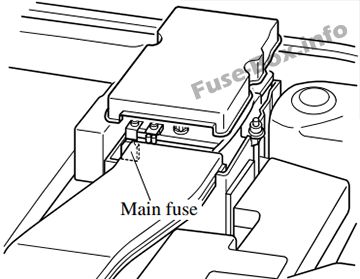

ANA sigortayı değiştirmek için Yetkili Mazda Bayisine başvurun.
Sigorta kutusu şemaları
2004, 2005
Makine bölümü
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2004, 2005)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN | 40A | Fan |
| 2 | TVP | 80A | EHPAS |
| 3 | BTN | 40A | Çeşitli devrelerin korunması için |
| 4 | ÖNCÜLÜK ETMEK | 40A | deniz fenerleri |
| 5 | CTP | 80A | – |
| 6 | PARILTI | 60A | – |
| 7 | ABS1 | 30A | ABS (Bazı modeller) |
| 8 | ABS 2 | 20A | ABS (Bazı modeller) |
| 9 | MOTOR | 30A | Çeşitli devrelerin korunması için |
| 10 | – | – | – |
| 11 | ANAHTAR IG 1 | 30A | K10tak anahtarı |
| 12 | GİRİŞ | 20A | Marş debriyajı |
| 13 | ANAHTAR IG 2 | 30A | K10tak anahtarı |
| 14 | – | – | – |
| 15 | SU ISITICI | 40A | Fan motoru |
| 16 | – | – | – |
| 17 | BOŞLUK | 40A | Arka cam buz çözücüsü |
| 18 | – | – | – |
| 19 | ABS IG | 10 A | ABS (Bazı modeller) |
| 20 | SİS | 15A | Sis farları (Bazı modellerde) |
| 21 | korna | 15A | korna çalmak |
| 22 | – | – | – |
| 23 | H / TEMİZ | 20A | – |
| 24 | F / POMPA | 15A | Benzin pompası |
| 25 | P/ST IG | 10 A | hidrolik direksiy10 |
| 26 | Klima MAG | 10 A | Klima |
| 27 | HER ŞEY | 10 A | – |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | + B | 10 A | PCM |
| 31 | ODA | 15A | İç mekan ışıkları |
| 32 | BARRE 4’TEN | 10 A | O2 ısıtıcı |
| 33 | 3. BAR’DAN | 10 A | O2 ısıtıcı |
| 34 | EGI INJ | 10 A | Enjektör |
| 35 | BAR 1’DEN | 10 A | Hava akımı sensörü |
| 36 | 2. BAR’DAN | 10 A | EGR k10trol valfi |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2004, 2005)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 37 | D / KİLİT 2 | 15A | Elektrikli kapı kilitleme |
| 38 | – | – | – |
| 39 | BAŞ YÜKSEK L | 10 A | Uzun farlar (LH) |
| 40 | HEAD-UP R | 10 A | Uzun farlar (RH) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | PURO | 15A | çakmak |
| 44 | RADYO | 7.5A | Ses sistemi |
| 45 | AYNA | 10 A | Elektrikle çalışan dikiz aynası |
| 46 | KUYRUK R | 7.5A | Arka lamba (RH), Park lambaları (RH) Plaka lambaları |
| 47 | OBD | 10 A | Çeşitli devrelerin korunması için |
| 48 | – | – | – |
| 49 | TR / KİLİT | 20A | – |
| 50 | işlemci gücü | 10 A | K10trol ünitesi |
| 51 | RİSK | 15A | Flaşörler. Tehlike ışıkları |
| 52 | SUNROOF | 20A | açılır tavan |
| 53 | Yıkayıcı | 20A | Ön yıkayıcı. Arka cam sileceği ve yıkayıcı |
| 54 | – | – | – |
| 55 | P/VENT R | 30A | – |
| 56 | P / RÜZGAR L | 30A | – |
| 57 | ALARM | 7.5A | – |
| 58 | M/DEF | 7.5A | Ayna buz çözücü |
| 59 | – | – | – |
| 60 | DÜŞÜK KAFASI R | 15A | Kısa huzmeli farlar (RH), Yükseltme lambaları (Bazı modeller) |
| 61 | DÜŞÜK BAŞ | 15A | Kısa huzmeli farlar (LH) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 A | Ek kısıtlama sistemi |
| 66 | METRE | 10 A | Alet kümesi. İmmobilizer sistemi, Dişli kilit sistemi |
| 67 | ATEŞLEME | 20A | ABS EH PAS (Bazı modeller) |
| 68 | SİLECEK | 20A | silecek |
| 69 | MOTOR | 20A | Çeşitli devrelerin korunması için |
| 70 | IG SIG | 10 A | Otomatik silecek (Bazı modellerde) |
| 71 | SAS 2 | 7.5A | Ek kısıtlama sistemi |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SICAK KOLTUK | 20A | – |
| 75 | D / KİLİT 1 | 25A | Elektrikli kapı kilitleme |
| 76 | AC | 10 A | Klima, Isıtıcı k10trol ünitesi |
| 77 | P / RÜZGAR L | 30A | Elektrikli cam (Sol) (Bazı modellerde) |
| 78 | P/VENT R | 30A | Elektrikli cam (RH) (Bazı modellerde) |
| 79 | İTİBAREN | 10 A | Geri vites lambaları |
| 80 | SUNROOF | 7.5A | Sunroof (Bazı modellerde) |
| 81 | KESMEK | 7.5A | Arka lambalar (Sol), Park lambaları (Sol) |
| 82 | ILLUMI | 7.5A | Aydınlatma |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
2006
Makine bölümü
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2006)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN | 40 1 | Fan |
| 2 | TVP | 80 A | EHPAS |
| 3 | BTN | 40 1 | Çeşitli devrelerin korunması için |
| 4 | ÖNCÜLÜK ETMEK | 40 1 | deniz fenerleri |
| 5 | CTP | 80 A | – |
| 6 | PARILTI | 60 A | – |
| 7 | ABS1 | 30 1 | ABS (Bazı modeller) |
| 8 | ABS 2 | 20 1 | ABS (Bazı modeller) |
| 9 | MOTOR | 30 1 | Çeşitli devrelerin korunması için |
| 10 | – | – | – |
| 11 | ANAHTAR IG 1 | 30 1 | K10tak anahtarı |
| 12 | GİRİŞ | 20 1 | Marş debriyajı |
| 13 | ANAHTAR IG 2 | 30 1 | K10tak anahtarı |
| 14 | – | – | – |
| 15 | SU ISITICI | 40 1 | Fan motoru |
| 16 | – | – | – |
| 17 | BOŞLUK | 40 1 | Arka cam buz çözücüsü |
| 18 | SES | 30 1 | Ses sistemi (BOSE ses sistemi ile d10atılmış model) |
| 19 | ABS IG | 10 A | ABS (Bazı modeller) |
| 20 | SİS | 15 1 | Sis farları (Bazı modellerde) |
| 21 | korna | 15 1 | korna çalmak |
| 22 | – | – | – |
| 23 | H / TEMİZ | 20 1 | – |
| 24 | F / POMPA | 15 1 | Benzin pompası |
| 25 | P/ST IG | 10 A | hidrolik direksiy10 |
| 26 | Klima MAG | 10 A | Klima |
| 27 | MTC | 15A | Şanzıman k10trol modülü |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | + B | 10 A | PCM |
| 31 | ODA | 15 1 | İç mekan ışıkları |
| 32 | BARRE 4’TEN | 10 A | O2 ısıtıcı |
| 33 | 3. BAR’DAN | 10 A | O2 ısıtıcı |
| 34 | EGI INJ | 10 A | Enjektör |
| 35 | BAR 1’DEN | 10 A | Hava akımı sensörü |
| 36 | 2. BAR’DAN | 10 A | EGR k10trol valfi |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2006)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 37 | D / KİLİT 2 | 15 1 | Elektrikli kapı kilitleme |
| 38 | DUR | 10 A | Işıkları durdur |
| 39 | BAŞ YÜKSEK L | 10 A | Uzun farlar (LH) |
| 40 | HEAD-UP R | 10 A | Uzun farlar (RH) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | PURO | 15 1 | çakmak |
| 44 | RADYO | 7,5 A | Ses sistemi |
| 45 | AYNA | 10 A | Elektrikle çalışan dikiz aynası |
| 46 | KUYRUK R | 7,5 A | Arka lamba (RH), Park lambaları (RH) Plaka lambaları |
| 47 | OBD | 10 A | Çeşitli devrelerin korunması için |
| 48 | – | – | – |
| 49 | TR / KİLİT | 20 1 | – |
| 50 | işlemci gücü | 10 A | K10trol ünitesi |
| 51 | RİSK | 15 1 | Dönüş sinyalleri, Tehlike uyarı lambaları |
| 52 | SUNROOF | 20 1 | Sunroof (Bazı modellerde) |
| 53 | Yıkayıcı | 20 1 | Ön cam yıkayıcı, arka cam sileceği ve yıkayıcı |
| 54 | – | – | – |
| 55 | P/VENT R | 30 1 | – |
| 56 | P / RÜZGAR L | 30 1 | – |
| 57 | ALARM | 7,5 A | – |
| 58 | M/DEF | 7,5 A | Ayna buz çözücü |
| 59 | – | – | – |
| 60 | DÜŞÜK KAFASI R | 15 1 | Kısa huzmeli farlar (RH), Far seviye ayarı (Bazı modellerde) |
| 61 | DÜŞÜK BAŞ | 15 1 | Kısa huzmeli farlar (LH) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 A | Ek kısıtlama sistemi |
| 66 | METRE | 10 A | Alet kümesi. İmmobilizer sistemi. Vites kilit sistemi |
| 67 | ATEŞLEME | 20 1 | ABS (Bazı modeller), EHPAS |
| 68 | SİLECEK | 20 1 | silecek |
| 69 | MOTOR | 20 1 | Çeşitli devrelerin korunması için |
| 70 | IG SIG | 10 A | Otomatik silecek (Bazı modellerde) |
| 71 | SAS 2 | 7,5 A | Ek kısıtlama sistemi |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SICAK KOLTUK | 20 1 | – |
| 75 | D / KİLİT 1 | 25 1 | Elektrikli kapı kilitleme |
| 76 | AC | 10 A | Klima, Isıtıcı k10trol ünitesi |
| 77 | P / RÜZGAR L | 30 1 | Elektrikli cam (Sol) (Bazı modellerde) |
| 78 | P/VENT R | 30 1 | Elektrikli cam (sağ) |
| 79 | İTİBAREN | 10 A | Geri vites lambaları |
| 80 | SUNROOF | 7,5 A | Sunroof (Bazı modellerde) |
| 81 | KESMEK | 7,5 A | Arka lambalar (Sol), Park lambaları (Sol) |
| 82 | ILLUMI | 7,5 A | Aydınlatma |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
2007, 2008
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (Turboşarjsız, 2007, 2008)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN | 40A | Fan |
| 2 | TVP | 80A | hidrolik direksiy10 |
| 3 | BTN | 40A | Çeşitli devrelerin korunması için |
| 4 | ÖNCÜLÜK ETMEK | 40A | deniz fenerleri |
| 5 | CTP | – | – |
| 6 | PARILTI | – | – |
| 7 | ABS1 | 30A | ABS (Bazı modeller), DSC (Bazı modeller) |
| 8 | ABS 2 | 20A | ABS (Bazı modeller), DSC (Bazı modeller) |
| 9 | MOTOR | 30A | Çeşitli devrelerin korunması için |
| 10 | – | – | – |
| 11 | ANAHTAR IG 1 | 30A | K10tak anahtarı |
| 12 | GİRİŞ | 20A | Marş debriyajı |
| 13 | ANAHTAR IG 2 | 30A | K10tak anahtarı |
| 14 | IŞIK 1 | – | – |
| 15 | SU ISITICI | 40A | Fan motoru |
| 16 | IŞIK 2 | – | – |
| 17 | BOŞLUK | 40A | Arka cam buz çözücüsü |
| 18 | SES | 30A | Ses sistemi (BOSE ses sistemi ile d10atılmış model) |
| 19 | ABS IG | 10 A | ABS (Bazı modeller), DSC (Bazı modeller) |
| 20 | SİS | 15A | Ön sis farları (Bazı modellerde) |
| 21 | korna | 15A | korna çalmak |
| 22 | DRL | 10 A | DRL (Bazı modeller) |
| 23 | H / TEMİZ | – | – |
| 24 | F / POMPA | 15A | Benzin pompası |
| 25 | P/ST IG | 10 A | hidrolik direksiy10 |
| 26 | Klima MAG | 10 A | Klima (Bazı modeller) |
| 27 | ALT / TCM | 10A/15A | TCM (Bazı modeller) |
| 28 | AYDINLATICI CBS | – | – |
| 29 | S. ÇIKIŞ | – | Fiş |
| 30 | + B | 10 A | PCM |
| 31 | ODA | 15A | İç mekan ışıkları |
| 32 | BARRE 4’TEN | 10 A | O2 sensörleri (Bazı modeller) |
| 33 | 3. BAR’DAN | 10 A | O2 sensörleri |
| 34 | EGI INJ | 10 A | Enjektör |
| 35 | BAR 1’DEN | 10 A | Çeşitli devrelerin korunması için |
| 36 | 2. BAR’DAN | 10 A | PCM, Yakıt pompası |
Motor bölmesindeki sigorta yerleşimi (Turboşarjlı, 2007, 2008)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN | 70A | Fan |
| 2 | – | – | – |
| 3 | BTN | 40A | Çeşitli devrelerin korunması için |
| 4 | ÖNCÜLÜK ETMEK | 40A | deniz fenerleri |
| 5 | F / POMPA | 30A | Benzin pompası |
| 6 | – | – | – |
| 7 | ABS1 | 30A | ABS, DSC |
| 8 | ABS 2 | 20A | ABS, DSC |
| 9 | MOTOR | 30A | Çeşitli devrelerin korunması için |
| 10 | ENJEKTÖR | 30A | Yakıt enjektörü |
| 11 | ANAHTAR IG 1 | 30A | K10tak anahtarı |
| 12 | DEVLETLER | 20A | Marş debriyajı |
| 13 | IG ANAHTARI2 | 30A | K10tak anahtarı |
| 14 | – | – | – |
| 15 | SU ISITICI | 40A | Fan motoru |
| 16 | – | – | – |
| 17 | BOŞLUK | 40A | Arka cam ormansızlaşması |
| 18 | SES | 30A | Ses sistemi (BOSE ses sistemi ile d10atılmış model) |
| 19 | ABS IG | 10 A | karın kasları |
| 20 | SİS | 15A | Ön sis farları |
| 21 | korna | 15A | korna çalmak |
| 22 | DRL | 10 A | DRL (Bazı modeller) |
| 23 | H / TEMİZ | – | – |
| 24 | VB | 10 A | Elek, gaz kelebeği |
| 25 | – | – | – |
| 26 | Klima MAG | 10 A | Klima |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | S. ÇIKIŞ | 15A | Fiş |
| 30 | + B | 10 A | PCM |
| 31 | ODA | 15A | İç mekan ışıkları |
| 32 | – | – | – |
| 33 | 3. BAR’DAN | 10 A | O2 sensörleri |
| 34 | – | – | – |
| 35 | BAR 1’DEN | 15A | Çeşitli devrelerin korunması için |
| 36 | 2. BAR’DAN | 10 A | PCM, Yakıt pompası |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2007, 2008)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 37 | D / KİLİT 2 | 15A | Çift kilitleme sistemi (Bazı modellerde) |
| 38 | DUR / UYARI LAMBASI | 10 A | Fren lambası, Korna |
| 39 | BAŞ YÜKSEK L | 10 A | Uzun huzme (Sol) |
| 40 | HEAD-UP R | 10 A | Uzun huzme (RH) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | PURO | 15A | çakmak |
| 44 | RADYO | 7.5A | Ses sistemi |
| 45 | AYNA | 10 A | Elektrikli dikiz aynası (Bazı modellerde) |
| 46 | KUYRUK R | 7.5A | Arka lamba (RH), Park lambası (RH), Plaka lambaları |
| 47 | OBD | 10 A | Çeşitli devrelerin korunması için |
| 48 | – | – | – |
| 49 | TR / KİLİT | – | – |
| 50 | – | – | – |
| 51 | – | – | – |
| 52 | SUNROOF | 20A | Sunroof (Bazı modellerde) |
| 53 | Yıkayıcı | 20A | Ön cam sileceği ve yıkayıcı |
| 54 | – | – | – |
| 55 | P/VENT R | – | – |
| 56 | P / RÜZGAR L | – | – |
| 57 | ALARM | – | – |
| 58 | M/DEF | 7.5A | Ayna buz çözücü (Bazı modellerde) |
| 59 | – | – | – |
| 60 | DÜŞÜK KAFASI R | 15A | Kısa huzme (RH), Far seviye ayarı |
| 61 | DÜŞÜK BAŞ | 15A | Kısa huzme (LH) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 A | Ek kısıtlama sistemi |
| 66 | METRE | 10 A | Gösterge paneli, immobilizer sistemi |
| 67 | ATEŞLEME | 20A | ABS (Bazı modeller), DSC (Bazı modeller), Hidrolik direksiy10 |
| 68 | SİLECEK | 20A | Ön cam sileceği ve yıkayıcı |
| 69 | MOTOR | 20A | Çeşitli devrelerin korunması için |
| 70 | IG SIG | 10 A | Otomatik silecek (Bazı modellerde), Elektrikli cam düğmesi (Bazı modellerde) |
| 71 | SAS 2 | 7.5A | Koltuk ağırlık sensörü |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SICAK KOLTUK | 20A | Koltuk desteği (Bazı modellerde) |
| 75 | D / KİLİT 1 | 25A | Elektrikli kapı kilitleri (Bazı modellerde) |
| 76 | AC | 10 A | Klima (Bazı modellerde), Isıtıcı k10trol ünitesi |
| 77 | P / RÜZGAR L | 30A | Elektrikli cam (Sol) (Bazı modellerde) |
| 78 | P/VENT R | 30A | Elektrikli cam (RH) (Bazı modellerde) |
| 79 | İTİBAREN | 10 A | Geri vites lambaları |
| 80 | SUNROOF | 7.5A | Sunroof (Bazı modellerde) |
| 81 | KESMEK | 7.5A | Arka lamba (Sol), Park lambası (Sol) |
| 82 | ILLUMI | 7.5A | Aydınlatma |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
2009
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (Turboşarjsız, 2009)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN | 40A | Fan |
| 2 | TVP | 80A | hidrolik direksiy10 |
| 3 | BTN | 40A | Çeşitli devrelerin korunması için |
| 4 | ÖNCÜLÜK ETMEK | 40A | deniz fenerleri |
| 5 | CTP | – | – |
| 6 | GLOW/P.SEAT | 30A | Elektrikli koltuk |
| 7 | ABS1 | 30A | ABS (Bazı modeller), DSC (Bazı modeller) |
| 8 | ABS 2 | 20A | ABS (Bazı modeller), DSC (Bazı modeller) |
| 9 | MOTOR | 30A | Çeşitli devrelerin korunması için |
| 10 | – | – | – |
| 11 | ANAHTAR IG 1 | 30A | K10tak anahtarı |
| 12 | GİRİŞ | 20A | Marş debriyajı |
| 13 | ANAHTAR IG 2 | 30A | K10tak anahtarı |
| 14 | IŞIK 1 | – | – |
| 15 | SU ISITICI | 40A | Fan motoru |
| 16 | IŞIK 2 | – | – |
| 17 | BOŞLUK | 40A | Arka cam buz çözücüsü |
| 18 | SES | 30A | Ses sistemi (BOSE ses sistemi ile d10atılmış model) (Bazı modeller) |
| 19 | ABS IG | 10 A | ABS (Bazı modeller), DSC (Bazı modeller) |
| 20 | SİS | 15A | Ön sis farları (Bazı modellerde) |
| 21 | korna | 15A | korna çalmak |
| 22 | DRL | 10 A | DRL (Bazı modeller) |
| 23 | H / TEMİZ | – | – |
| 24 | F / POMPA | 15A | Benzin pompası |
| 25 | P/ST IG | 10 A | hidrolik direksiy10 |
| 26 | Klima MAG | 10 A | Klima (Bazı modeller) |
| 27 | ALT / TCM | 15A | TCM (Bazı modeller) |
| 28 | AYDINLATICI CBS | – | – |
| 29 | S. ÇIKIŞ | 15A | Fiş |
| 30 | + B | 10 A | PCM |
| 31 | ODA | 15A | İç mekan ışıkları |
| 32 | BARRE 4’TEN | 10 A | O2 sensörleri (Bazı modeller) |
| 33 | 3. BAR’DAN | 10 A | O2 sensörleri |
| 34 | EGI INJ | 10 A | Enjektör |
| 35 | BAR 1’DEN | 10 A | Çeşitli devrelerin korunması için |
| 36 | 2. BAR’DAN | 10 A | PCM, Yakıt pompası |
Motor bölmesindeki sigorta yerleşimi (Turboşarjlı, 2009)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | FAN | 70A | Fan |
| 2 | – | – | – |
| 3 | BTN | 40A | Çeşitli devrelerin korunması için |
| 4 | ÖNCÜLÜK ETMEK | 40A | deniz fenerleri |
| 5 | F / POMPA | 30A | Benzin pompası |
| 6 | – | – | – |
| 7 | ABS1 | 30A | ABS, DSC |
| 8 | ABS 2 | 20A | ABS, DSC |
| 9 | MOTOR | 30A | Çeşitli devrelerin korunması için |
| 10 | ENJEKTÖR | 30A | Yakıt enjektörü |
| 11 | IG ANAHTARI1 | 30A | K10tak anahtarı |
| 12 | GİRİŞ | 20A | Marş debriyajı |
| 13 | IG ANAHTARI2 | 30A | K10tak anahtarı |
| 14 | – | – | – |
| 15 | SU ISITICI | 40A | Fan motoru |
| 16 | – | – | – |
| 17 | BOŞLUK | 40A | Arka cam buz çözücüsü |
| 18 | SES | 30A | Ses sistemi (BOSE ses sistemi ile d10atılmış model) (Bazı modeller) |
| 19 | ABS IG | 10 A | karın kasları |
| 20 | SİS | 15A | Ön sis farları |
| 21 | korna | 15A | korna çalmak |
| 22 | DRL | 10 A | DRL (Bazı modeller) |
| 23 | H / TEMİZ | – | – |
| 24 | VB | 10 A | Elek, gaz kelebeği |
| 25 | – | – | – |
| 26 | Klima MAG | 10 A | Klima |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | S. ÇIKIŞ | 15A | Fiş |
| 30 | + B | 10 A | PCM |
| 31 | ODA | 15A | İç mekan ışıkları |
| 32 | – | – | – |
| 33 | 3. BAR’DAN | 10 A | O2 sensörleri |
| 34 | – | – | – |
| 35 | BAR 1’DEN | 15A | Çeşitli devrelerin korunması için |
| 36 | 2. BAR’DAN | 10 A | PCM, Yakıt pompası |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2009)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 37 | D / KİLİT 2 | 15A | Çift kilitleme sistemi (Bazı modellerde) |
| 38 | DUR / UYARI LAMBASI | 10 A | Fren lambası, Korna |
| 39 | BAŞ YÜKSEK L | 10 A | Uzun huzme (Sol) |
| 40 | HEAD-UP R | 10 A | Uzun huzme (RH) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | PURO | 15A | çakmak |
| 44 | RADYO | 7.5A | Ses sistemi |
| 45 | AYNA | 10 A | Elektrikli dikiz aynası (Bazı modellerde) |
| 46 | KUYRUK R | 7.5A | Arka lamba (RH), Park lambası (RH), Plaka lambaları |
| 47 | OBD | 10 A | Çeşitli devrelerin korunması için |
| 48 | – | – | – |
| 49 | TR / KİLİT | – | – |
| 50 | – | – | – |
| 51 | – | – | – |
| 52 | SUNROOF | 20A | Sunroof (Bazı modellerde) |
| 53 | Yıkayıcı | 20A | Ön cam sileceği ve yıkayıcı |
| 54 | – | – | – |
| 55 | P/VENT R | – | – |
| 56 | P / RÜZGAR L | – | – |
| 57 | ALARM | – | – |
| 58 | M/DEF | 7.5A | Ayna buz çözücü (Bazı modellerde) |
| 59 | – | – | – |
| 60 | DÜŞÜK KAFASI R | 15A | Kısa huzme (RH), Far seviye ayarı |
| 61 | DÜŞÜK BAŞ | 15A | Kısa huzme (LH) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 A | Ek kısıtlama sistemi |
| 66 | METRE | 10 A | Gösterge paneli, immobilizer sistemi |
| 67 | ATEŞLEME | 20A | ABS (Bazı modeller), DSC (Bazı modeller), Hidrolik direksiy10 |
| 68 | SİLECEK | 20A | Ön cam sileceği ve yıkayıcı |
| 69 | MOTOR | 20A | Çeşitli devrelerin korunması için |
| 70 | IG SIG | 10 A | Otomatik silecek (Bazı modellerde), Elektrikli cam düğmesi (Bazı modellerde) |
| 71 | SAS 2 | 7.5A | Koltuk ağırlık sensörü |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SICAK KOLTUK | 20A | Koltuk desteği (Bazı modellerde) |
| 75 | D / KİLİT 1 | 25A | Elektrikli kapı kilitleri (Bazı modellerde) |
| 76 | AC | 10 A | Klima (Bazı modellerde), Isıtıcı k10trol ünitesi |
| 77 | P / RÜZGAR L | 30A | Elektrikli cam (Sol) (Bazı modellerde) |
| 78 | P/VENT R | 30A | Elektrikli cam (RH) (Bazı modellerde) |
| 79 | İTİBAREN | 10 A | Geri vites lambaları |
| 80 | SUNROOF | 7.5A | Sunroof (Bazı modellerde) |
| 81 | KESMEK | 7.5A | Arka lamba (Sol), Park lambası (Sol) |
| 82 | ILLUMI | 7.5A | Aydınlatma |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
