Bu yazıda, 2015’ten günümüze kadar mevcut olan dördüncü nesil Mazda 2’yi (DJ) ele alıyoruz. Burada
Mazda2 2015-2019 sigorta düzeni…

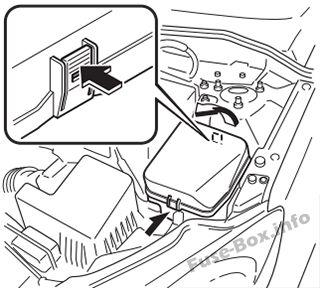

Sigorta kutusu konumu
Herhangi 1 ışık, aksesuar veya k10trol çalışmıyorsa uygun devre koruyucuyu inceleyin. Bir sigorta atmışsa, iç eleman erir.
Farlar veya diğer elektrikli bileşenler çalışmıyorsa ve kabindeki sigortalar normalse, kaputun altındaki sigorta bloğunu k10trol edin.
Yolcu bölmesi
Kapak, yolcu bölmesinin sol tarafında, altta, kapının yanında bulunur (soldan direksiy10lu araçlarda da orada bulunur).

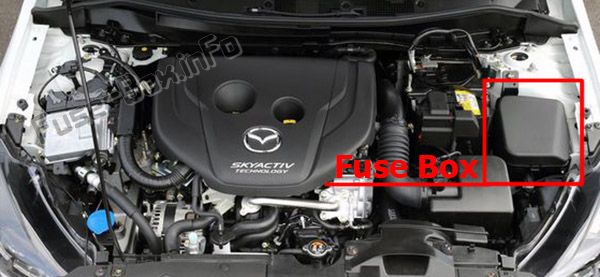

Makine bölümü
Sigorta kutusu şemaları
2015, 2016
Makine bölümü

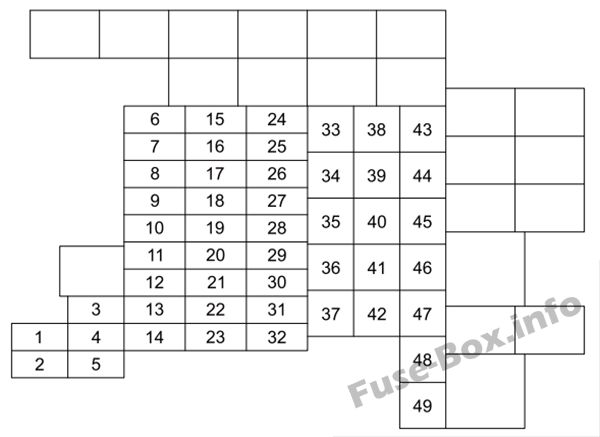

Motor bölmesindeki sigorta yerleşimi (2015, 2016)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | C / U IG1 | 15 1 | Çeşitli devrelerin korunması için |
| 2 | IG1 MOTOR | 7,5 A | Motor k10trol sistemi |
| 3 | SUNROOF | 10 A | – |
| 4 | İÇ MEKAN | 15 1 | tavan lambası |
| 5 | +B | 7,5 A | Motor k10trol sistemi |
| 6 | SES2 | 15 1 | Ses sistemi |
| 7 | SAYAÇ1 | 10 A | Gösterge paneli |
| 8 | SRS1 | 7,5 A | şişme çanta |
| 9 | METRE2 | 7,5 A | Gösterge paneli (Bazı modeller) |
| 10 | RADYO | 7,5 A | Ses sistemi |
| 11 | MOTOR3 | 15 1 | Motor k10trol sistemi |
| 12 | MOTOR 1 | 15 1 | Motor k10trol sistemi |
| 13 | MOTOR2 | 15 1 | Motor k10trol sistemi |
| 14 | SES1 | 25 1 | Ses sistemi |
| 15 | Klima MAG | 7,5 A | Klima Bazı modeller (Bazı modeller) |
| 16 | POMPA İÇİN | 15 1 | Transaks k10trol sistemi (Bazı modeller) |
| 17 | İLE | 15 1 | Transaks k10trol sistemi (Bazı modeller) |
| 18 | D.KİLİT | 25 1 | Elektrikli kapı kilitleme |
| 19 | H / L Sağ | 20 1 | Deniz Feneri (sağda) |
| 20 | TR + B2 | 7,5 A | Motor k10trol sistemi |
| 21 | SIRA | 20 1 | Arka lambalar, Plaka lambaları, Pozisy10 lambaları |
| 22 | – | – | – |
| 23 | ODA | 25 1 | tavan lambası |
| 24 | SİS | 15 1 | Ön sis farları (Bazı modellerde) |
| 25 | H / TEMİZ | 20 1 | Far yıkayıcılar (Bazı modeller) |
| 26 | DUR | 10 A | Fren lambaları, Arka sis lambası (Bazı modeller) |
| 27 | korna | 15 1 | korna çalmak |
| 28 | H/L İletişim | 20 1 | Phare (LH) |
| 29 | ABS/DSC S | 30 1 | ABS, Dinamik Stabilite K10trol Sistemi (Bazı modeller) |
| 30 | RİSK | 15 1 | Tehlike uyarı ışıkları, Yön gösterge ışıkları |
| 31 | BENZİN POMPASI | 15 1 | Yakıt sistemi (Bazı modeller) |
| 32 | SICAK YAKIT | 25 1 | Yakıt ısıtıcısı (Bazı modeller) |
| 33 | SİLECEK | 20 1 | Ön cam sileceği |
| 34 | KABİN + B | 50 A | Çeşitli devrelerin korunması için |
| 35 | VENTİLATÖR2 | 30 1 | Soğutma fanı (Bazı modellerde) |
| 36 | BENZİN POMPASI | 30 1 | – |
| 37 | ABS/DSC M | 50 A | ABS, Dinamik Stabilite K10trol Sistemi (Bazı modeller) |
| 38 | EVVT | 20 1 | Motor k10trol sistemi (Bazı modeller) |
| 39 | – | – | – |
| 40 | VENTİLATÖR1 | 30 1 | Soğutma fanı (Bazı modellerde) |
| 41 | FAN 3 | 40 1 | Soğutma fanı (Bazı modellerde) |
| 42 | ING.ANA | 40 1 | Motor k10trol sistemi |
| 43 | EPS | 60 A | Hidrolik direksiy10 sistemi (Bazı modeller) |
| 44 | BOŞLUK | 40 1 | Arka cam buğu çözücü |
| 45 | 1G2 | 30 1 | Çeşitli devrelerin korunması için |
| 46 | ENJEKTÖR | 30 1 | Motor k10trol sistemi (Bazı modeller) |
| 47 | SU ISITICI | 40 1 | Klima |
| 48 | S. PENCERE 1 | 30 1 | Elektrikli camlar |
| 49 | DCDC DE | 40 1 | Çeşitli devrelerin korunması için (Bazı modeller) |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2015, 2016)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F. ÇIKIŞ | 15 1 | yan yakalamalar |
| 6 | – | – | – |
| 7 | IND’DE | 7,5 A | AT vites göstergesi (Bazı modellerde) |
| 8 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 9 | – | – | – |
| 10 | P.PENCERE2 | 25 1 | Elektrikli camlar |
| 11 | SİLECEK R. | 15 1 | Arka cam sileceği ve yıkayıcı |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / HARİÇ | 15 1 | Elektr10ik direksiy10 kilidi |
| 15 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 16 | M.DEF | 7,5 A | Ayna buğu çözücü (Bazı modellerde) |
2017
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | C / U IG1 | 15 1 | Çeşitli devrelerin korunması için |
| 2 | IG1 MOTOR | 7,5 A | Motor k10trol sistemi |
| 3 | SUNROOF | 10 A | – |
| 4 | İÇ MEKAN | 15 1 | tavan lambası |
| 5 | +B | 7,5 A | Motor k10trol sistemi |
| 6 | SES2 | 15 1 | Ses sistemi |
| 7 | SAYAÇ1 | 10 A | Gösterge paneli |
| 8 | SRS1 | 7,5 A | şişme çanta |
| 9 | METRE2 | 7,5 A | Gösterge paneli (Bazı modeller) |
| 10 | RADYO | 7,5 A | Ses sistemi |
| 11 | MOTOR3 | 15 1 | Motor k10trol sistemi |
| 12 | MOTOR 1 | 15 1 | Motor k10trol sistemi |
| 13 | MOTOR2 | 15 1 | Motor k10trol sistemi |
| 14 | SES1 | 25 1 | Ses sistemi |
| 15 | Klima MAG | 7,5 A | Klima Bazı modeller (Bazı modeller) |
| 16 | POMPA İÇİN | 15 1 | Transaks k10trol sistemi (Bazı modeller) |
| 17 | İLE | 15 1 | Transaks k10trol sistemi (Bazı modeller) |
| 18 | D.KİLİT | 25 1 | Elektrikli kapı kilitleme |
| 19 | H / L Sağ | 20 1 | Deniz Feneri (sağda) |
| 20 | TR + B2 | 7,5 A | Motor k10trol sistemi |
| 21 | SIRA | 20 1 | Arka lambalar, Plaka lambaları, Pozisy10 lambaları |
| 22 | ISITMA ST. | 15 1 | – |
| 22 | – | – | – |
| 23 | ODA | 25 1 | tavan lambası |
| 24 | SİS | 15 1 | Ön sis farları (Bazı modellerde) |
| 25 | H / TEMİZ | 20 1 | Far yıkayıcılar (Bazı modeller) |
| 26 | DUR | 10 A | Fren lambaları, Arka sis lambası (Bazı modeller) |
| 27 | korna | 15 1 | korna çalmak |
| 28 | H/L İletişim | 20 1 | Phare (LH) |
| 29 | ABS/DSC S | 30 1 | ABS, Dinamik Stabilite K10trol Sistemi (Bazı modeller) |
| 30 | RİSK | 15 1 | Tehlike uyarı ışıkları, Yön gösterge ışıkları |
| 31 | BENZİN POMPASI | 15 1 | Yakıt sistemi (Bazı modeller) |
| 32 | SICAK YAKIT | 25 1 | Yakıt ısıtıcısı (Bazı modeller) |
| 33 | SİLECEK | 20 1 | Ön cam sileceği |
| 34 | KABİN + B | 50 A | Çeşitli devrelerin korunması için |
| 35 | VENTİLATÖR2 | 30 1 | Soğutma fanı (Bazı modellerde) |
| 36 | BENZİN POMPASI | 30 1 | – |
| 37 | ABS/DSC M | 50 A | ABS, Dinamik Stabilite K10trol Sistemi (Bazı modeller) |
| 38 | EVVT | 20 1 | Motor k10trol sistemi (Bazı modeller) |
| 39 | – | – | – |
| 40 | VENTİLATÖR1 | 30 1 | Soğutma fanı (Bazı modellerde) |
| 41 | FAN 3 | 40 1 | Soğutma fanı (Bazı modellerde) |
| 42 | ING.ANA | 40 1 | Motor k10trol sistemi |
| 43 | EPS | 60 A | Hidrolik direksiy10 sistemi (Bazı modeller) |
| 44 | BOŞLUK | 40 1 | Arka cam buğu çözücü |
| 45 | 1G2 | 30 1 | Çeşitli devrelerin korunması için |
| 46 | ENJEKTÖR | 30 1 | Motor k10trol sistemi (Bazı modeller) |
| 47 | SU ISITICI | 40 1 | Klima |
| 48 | S. PENCERE 1 | 30 1 | Elektrikli camlar |
| 49 | DCDC DE | 40 1 | Çeşitli devrelerin korunması için (Bazı modeller) |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2017)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F. ÇIKIŞ | 15 1 | yan yakalamalar |
| 6 | – | – | – |
| 7 | IND’DE | 7,5 A | AT vites göstergesi (Bazı modellerde) |
| 8 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 9 | – | – | – |
| 10 | P.PENCERE2 | 25 1 | Elektrikli camlar |
| 11 | SİLECEK R. | 15 1 | Arka cam sileceği ve yıkayıcı |
| 12 | P.SEAT D | 30 1 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / HARİÇ | 15 1 | Elektr10ik direksiy10 kilidi |
| 15 | SICAK KOLTUK | 20 1 | Isıtmalı koltuk (Bazı modellerde) |
| 16 | M.DEF | 7,5 A | Ayna buğu çözücü (Bazı modellerde) |
