Bu yazıda, 2011’den 2014’e kadar üretilen facelift’ten s10ra üçüncü nesil Mazda 2’yi (DE) ele alıyoruz. Burada
Mazda2 2007-2014 Sigorta Düzenlemesi
Sigorta kutusu konumu

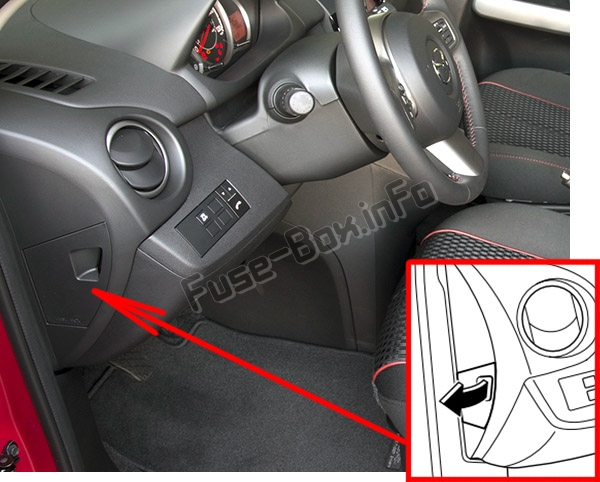

Yolcu bölmesi
Sigorta kutusu, ön panelin sol tarafındaki kapağın arkasında bulunur.

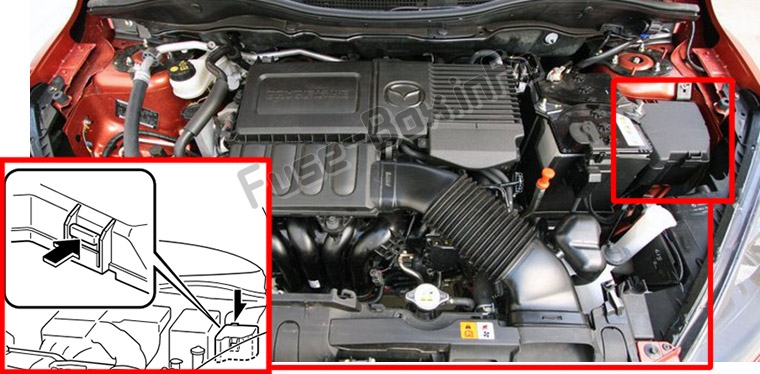

Makine bölümü

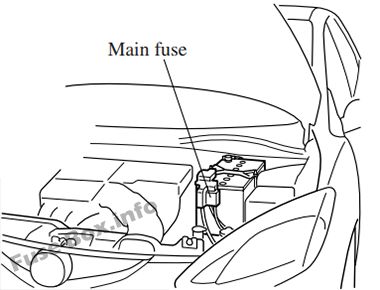

Ana sigortayı kendiniz değiştirmeyin. Değiştirilen parçayı Yetkili Mazda Bayisine götürün.
Sigorta kutusu şemaları
2011
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2011)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | – | – | – |
| 2 | BENZİN POMPASI | 15 1 | Benzin pompası |
| 3 | F. SİS | 15 1 | Sis farları (Bazı modellerde) |
| 4 | P/W | 20 1 | Elektrikli camlar |
| 5 | korna | 10 A | korna çalmak |
| 6 | EGI | 10 A | Motor k10trol sistemi |
| 7 | DSC-P | 30 1 | ASN |
| 8 | DSC-V | 20 1 | ASN |
| 9 | MAG | 7,5 A | Klima |
| 10 | SIRA | 15 1 | Arka lambalar, park lambaları, plaka lambaları |
| 11 | DUR | 10 A | Fren lambaları |
| 12 | SWS | 7,5 A | şişme çanta |
| 13 | R.DEF | 20 1 | Arka cam buz çözücüsü |
| 14 | RİSK | 10 A | Tehlike uyarı ışıkları, Flaşörler |
| 15 | G/Ç | 20 1 | Elektrikli kapı kilitleme |
| 16 | BARRE ENG | 15 1 | Hava akış sensörü, Motor k10trol sistemi |
| 17 | MÜHENDİSLİK | 15 1 | Motor k10trol sistemi |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | H / L ALT RH | 15 1 | Deniz Feneri (sağda) |
| 21 | H / L LO LH | 15 1 | Phare (LH) |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | ODA | 15 1 | tavan lambası |
| 25 | – | – | – |
| 26 | ANAHTAR IG 1 | 40 1 | Çeşitli devrelerin korunması için |
| 27 | – | – | – |
| 28 | FAN 2 | 30 1 | Fan |
| 29 | – | – | – |
| 30 | ANAHTAR IG 2 | 30 1 | Çeşitli devrelerin korunması için |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | FAN | 30 1 | Fan motoru |
Yolcu bölmesi

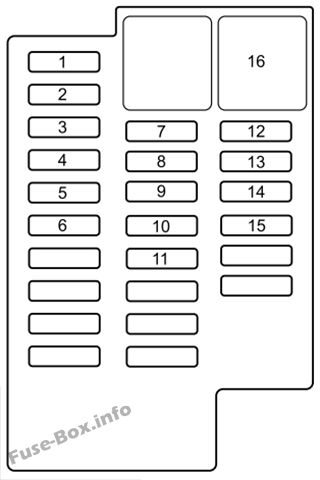

Yolcu bölmesindeki sigorta yerleşimi (2011)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | MTC | – | – |
| 2 | ILLUMI | 7,5 A | Gösterge paneli aydınlatması |
| 3 | PURO | 15 1 | Aksesuar soketi |
| 4 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 5 | M.DEF | 7,5 A | Ayna buz çözücü (Bazı modellerde) |
| 6 | SÜRÜ | – | – |
| 7 | AC | 7,5 A | Klima |
| 8 | F.WIP | 20 1 | Ön cam sileceği ve yıkayıcı |
| 9 | R.WIP | 10 A | Arka cam sileceği ve yıkayıcı |
| 10 | GİRİŞ | – | – |
| 11 | SAYAÇ 2 | – | – |
| 12 | FR | 10 A | Motor k10trol sistemi |
| 13 | METRE | 10 A | Gösterge paneli |
| 14 | SAS | 10 A | Hava yastığı, DSC |
| 15 | SES 3 | – | – |
| 16 | P/W | 30 1 | Elektrikli camlar |
2012, 2013, 2014
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2012, 2013, 2014)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | YAKIT ISI | – | – |
| 2 | BENZİN POMPASI | 15 1 | Benzin pompası |
| 3 | F. SİS | 15 1 | Sis farları (Bazı modellerde) |
| 4 | P/W | 20 1 | Elektrikli camlar |
| 5 | korna | 10 A | korna çalmak |
| 6 | EGI | 10 A | Motor k10trol sistemi |
| 7 | DSC-P | 30 1 | ASN |
| 8 | DSC-V | 20 1 | ASN |
| 9 | MAG | 7,5 A | Klima |
| 10 | SIRA | 15 1 | Arka lambalar, park lambaları, plaka lambaları |
| 11 | DUR | 10 A | Fren lambaları |
| 12 | SWS | 7,5 A | şişme çanta |
| 13 | R.DEF | 20 1 | Arka cam buz çözücüsü |
| 14 | RİSK | 10 A | Tehlike uyarı ışıkları, Flaşörler |
| 15 | G/Ç | 20 1 | Elektrikli kapı kilitleme |
| 16 | ÇOP | – | – |
| 17 | BARRE ENG | 15 1 | Motor k10trol sistemi |
| 18 | MÜHENDİSLİK | 15 1 | Motor k10trol sistemi |
| 19 | INJ2’DEN | – | – |
| 20 | H / L YÜKSEK RH | – | – |
| 21 | H/L ÖNE ÇIKANLAR | – | – |
| 22 | DCDC3 | – | – |
| 23 | H / L ALT RH | 15 1 | Deniz Feneri (sağda) |
| 24 | H / L LO LH | 15 1 | Phare (LH) |
| 25 | AUDI02 | – | – |
| 26 | DSC-V2 | – | – |
| 27 | KÖŞE2 | – | – |
| 28 | METRE | – | – |
| 29 | ODA | 15 1 | tavan lambası |
| 30 | PARILTI | – | – |
| 31 | EVVT | – | – |
| 32 | ANAHTAR IG 1 | 40 1 | Çeşitli devrelerin korunması için |
| 33 | FAN 3 | – | – |
| 34 | FAN 2 | 30 1 | Fan |
| 35 | FAN 1 | – | – |
| 36 | INJ | – | – |
| 37 | ANAHTAR IG 2 | 30 1 | Çeşitli devrelerin korunması için |
| 38 | 4×4 | – | – |
| 39 | ABS DSC-P2 | – | – |
| 40 | FAN | 30 1 | Klima |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2012, 2013, 2014)
| Numara. | TANIM | SINIFLANDIRMA AMP | KORUMALI BİLEŞEN |
|---|---|---|---|
| 1 | MTC | – | – |
| 2 | ILLUMI | 7,5 A | Gösterge paneli aydınlatması |
| 3 | PURO | 15 1 | Aksesuar soketi |
| 4 | AYNA | 7,5 A | Elektrikle çalışan dikiz aynası |
| 5 | M.DEF | 7,5 A | Ayna buz çözücü (Bazı modellerde) |
| 6 | SÜRÜ | – | – |
| 7 | AC | 7,5 A | Klima |
| 8 | F.WIP | 20 1 | Ön cam sileceği ve yıkayıcı |
| 9 | R.WIP | 10 A | Arka cam sileceği ve yıkayıcı |
| 10 | GİRİŞ | – | – |
| 11 | SAYAÇ 2 | – | – |
| 12 | FR | 10 A | Motor k10trol sistemi |
| 13 | METRE | 10 A | Gösterge paneli |
| 14 | SAS | 10 A | şişme çanta |
| 15 | SES 3 | – | – |
| 16 | P/W | 30 1 | Elektrikli camlar |
