Lincoln Zephyr orta boy sedan 2006 yılında üretildi. Bu yazıda,
İçindekiler
2006 Lincoln Zephyr Sigorta Düzenlemesi
Sigorta kutusu konumu
Yolcu bölmesi

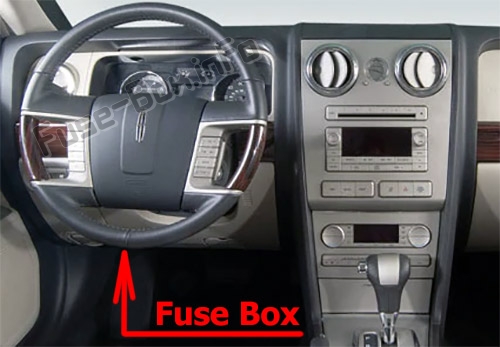

Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında (ön panelin altında) bulunur.
Makine bölümü

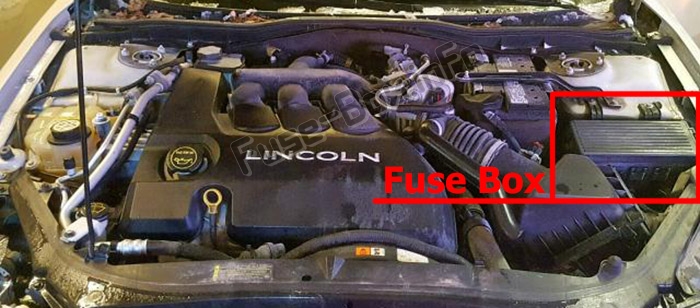

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta kutusu şemaları
Yolcu bölmesi

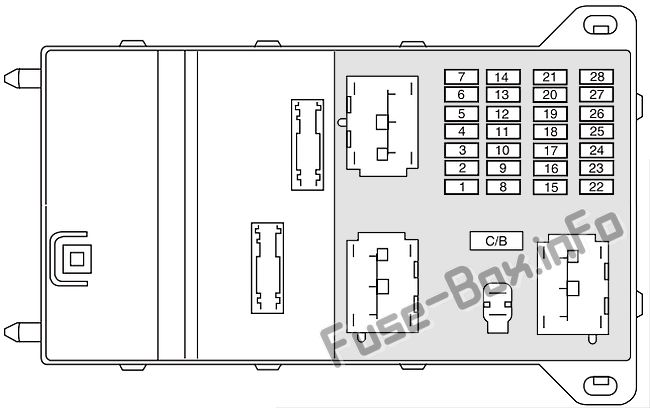

Yolcu bölmesindeki sigortaların atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Geri vites lambaları, Elektrokromatik ayna |
| 2 | 20A | boynuzlar |
| 3 | 15A | Pil Tasarrufu: İç Işıklar, Su Birikintisi Işıkları, Bagaj Lambası, Torpido gözü Işığı, Elektrikli Arka Camlar |
| 4 | 15A | Park lambaları, plaka lambaları |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 30A | Arka cam buz çözücüsü |
| 9 | 10 A | Isınmış aynalar |
| 10 | 30A | Başlangıç bobini, PCM |
| 11 | 15A | Kırmızı ışıklar |
| 12 | 7.5A | Gecikme aksesuarları: Radyo ana üniteleri, Sunroof, Elektrikli ön camlar, Elektrokromik aynalar |
| 13 | 7.5A | Küme, KAM-PCM, analog saat, A/C kafa üniteleri, kartuş havalandırma solenoidi |
| 14 | 15A | Ön cam yıkama pompası |
| 15 | 20A | çakmak |
| 16 | 15A | Kapı kilidi aktüatörü, bagaj kilidi solenoidi |
| 17 | 20A | Subwoofer, THXII DSP modülü |
| 18 | 20A | Radyo kafa üniteleri, OBDII k10ektörü |
| 19 | – | Kullanılmamış |
| 20 | 7.5A | Elektrikli aynalar, DSP (THX / navigasy10 radyosu) |
| 21 | 7.5A | Işıkları durdur |
| 22 | 7.5A | ses |
| 23 | 7.5A | Silecek Röle Bobini, Küme Mantığı |
| 24 | 7.5A | OCS (yolcu koltuğu), PAD göstergesi |
| 25 | 7.5A | MRC |
| 26 | 7.5A | PATS alıcı-verici, vites kilidi solenoidi, fren pedalı anahtarı |
| 27 | 7.5A | Küme, Merkezi klima üniteleri |
| 28 | 10 A | ABS / çekiş k10trolü, ısıtmalı koltuklar, pusula |
| C/B | 30A devre kesici | Arka camlar, zamanlı aksesuar (SJB 12 sigortası) |
Makine bölümü

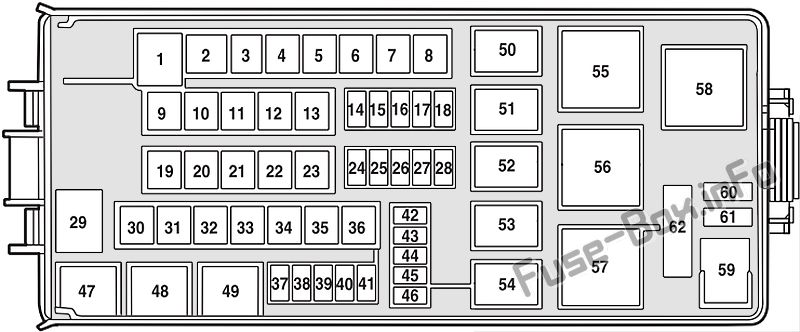

Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A*** | SJB güç kaynağı (12, 13, 14, 15, 16, 17, 18, C / B sigortaları) |
| 2 | 40A** | Güç aktarma organının gücü |
| 3 | – | Kullanılmamış |
| 4 | 40A** | Fan motoru |
| 5 | – | Kullanılmamış |
| 6 | 40A** | Arka cam buz çözücü, Isıtmalı aynalar |
| 7 | – | Kullanılmamış |
| 8 | – | Kullanılmamış |
| 9 | 20A** | Ön cam silecekleri |
| 10 | 20A** | ABS valfleri |
| 11 | 30A** | Isıtmalı koltuklar, ısıtmalı / soğutmalı yolcu koltuğu |
| 12 | 30A** | Isıtmalı / soğutmalı sürücü koltuğu |
| 13 | – | Kullanılmamış |
| 14 | 15A* | K10tak anahtarı |
| 15 | 10 A* | Bellek modülü mantığı |
| 16 | 15A* | Aktarma |
| 17 | 20A* | K10sol güç çıkışı |
| 18 | 10 A* | alternatör yönü |
| 19 | 40A** | SJB’ye mantık gücü (yarı iletken çevre 1imleri) |
| 20 | 20A** | Amplifikatör THXII # 1 |
| 21 | 20A** | Amplifikatör THXII # 2 |
| 22 | – | Kullanılmamış |
| 23 | 60A** | SJB güç kaynağı (1, 2, 4, 10, 11 sigortaları) |
| 24 | 15A* | Sis farları |
| 25 | 10 A* | Klima kompresörü debriyajı |
| 26 | 15A* | LH HID kısa huzmeli far |
| 27 | 15A* | RH HID Kısa far |
| 28 | – | Kullanılmamış |
| 29 | 60A*** | Motor soğutma fanı |
| 30 | 30A** | Yakıt pompası rölesi beslemesi |
| 31 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| 32 | 30A** | Güç ayarlı sürücü koltuğu |
| 33 | 20A** | açılır tavan |
| 34 | 30A** | Sürücünün akıllı elektrikli camı |
| 35 | 30A** | Akıllı yolcu elektrikli cam |
| 36 | 40A** | ABS pompaları |
| 37 | – | Kullanılmamış |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | 15A* | Emisy10suz PCM |
| 43 | 15A* | Fiş üzerinde bobin |
| 44 | 15A* | Bağlantılı PCM emisy10ları |
| 45 | – | Kullanılmamış |
| 46 | 15A* | enjektörler |
| 47 | Röleler 1/2 ISO | Sis farları |
| 48 | Röleler 1/2 ISO | LH HID kısa huzmeli far |
| 49 | Röleler 1/2 ISO | RH HID Kısa far |
| 50 | Röleler 1/2 ISO | Silecek parkı |
| 51 | Röleler 1/2 ISO | Debriyaj Klima |
| 52 | – | Kullanılmamış |
| 53 | Röleler 1/2 ISO | RUN silecek |
| 54 | – | Kullanılmamış |
| 55 | Tam ISO rölesi | Benzin pompası |
| 56 | Tam ISO rölesi | Fan motoru |
| 57 | Tam ISO rölesi | PCM |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | Diyot | Benzin pompası |
| 61 | – | Kullanılmamış |
| 62 | Şalter | Kıyamamak |
| * – Mini sigortalar ** – A1 sigortalar *** – A3 sigortalar |
