Bu yazıda, 2003’ten 2011’e kadar üretilen 1 makyajdan s10ra üçüncü nesil Lincoln Town Car’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Lincoln Town Car 2003-2011
2005’ten beri – # 16 (2005-2008: Çakmak) yolcu bölmesi sigorta kutusunda ve # 5 (Gösterge paneli soketi), # 111 (Arka soket # 1 – Sol), # 113 ( Arka soket # 2 – Sağ ), # 115 (Arka çakmak) ve # 117 (2009-2011: Çakmak) motor bölmesi sigorta kutusunda.
Sigorta kutusu konumu
Yolcu bölmesi

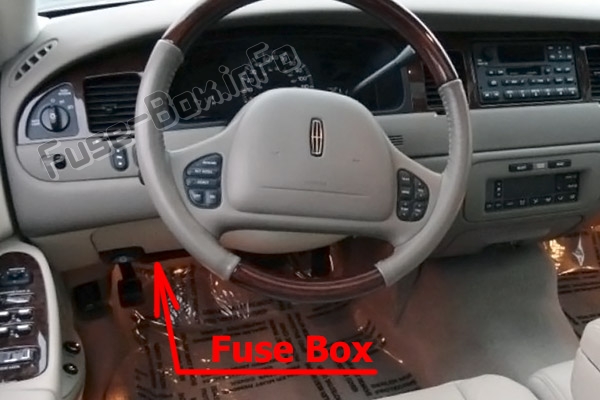

Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında bulunur.
Sigortalara erişmek için panel kapağını çıkarın.

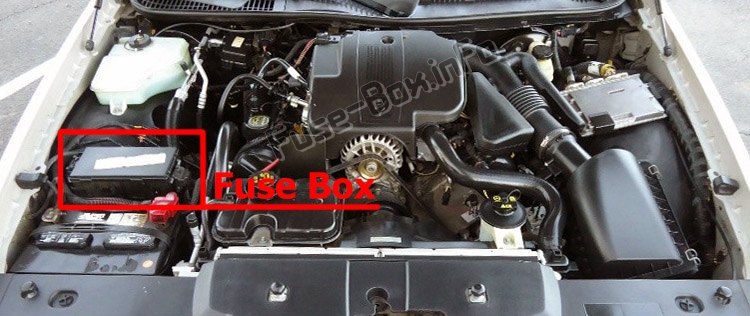

Makine bölümü
Sigorta kutusu şemaları
2003
Yolcu bölmesi

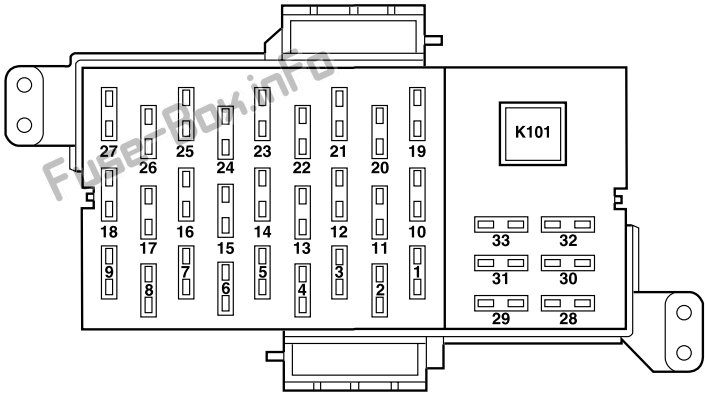

Yolcu bölmesindeki sigorta yerleşimi (2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Işık k10trol modülü (LCM), Sol kısa far |
| 2 | 15A | Sis farları |
| 3 | 10 A | LCM, Sağ kısa far |
| 4 | 7.5A | Gösterge paneli |
| 5 | 7.5A | LCM, Pano aydınlatması |
| 6 | 15A | EATC, Isıtmalı koltuklar |
| 7 | 15A | LCM, otomatik farlar / PAT / solar şarj sensörleri, park / arka lambalar, viraj lambaları |
| 8 | 10 A | Vites kilidi, Hız k10trolü, Havalı süspansiy10 |
| 9 | 20A | Uzun huzmeli farlar (LCM) |
| 10 | 10 A | Emniyet K10trol Modülü (RCM), hava yastıkları |
| 11 | 20A | Stop lambaları / Hız k10trolü |
| 12 | 15A | Gösterge paneli, İmmobilizer, Ateşleme bobinleri |
| 13 | 10 A | Kilitlenme önleyici fren modülü, Kaymayı önleyici anahtar, ABS rölesi |
| 14 | 15A | Şanzıman K10trol Anahtarı, LCM, Decklid |
| 15 | 15A | Çok işlevli anahtar, Dönüş sinyalleri |
| 16 | 7.5A | Silecek K10trol Modülü (WCM) |
| 17 | 10 A | Dijital Şanzıman Menzil Sensörü (DTR), Geri vites lambaları, EC Aynalar, Ters Yardım |
| 18 | 7.5A | LCM, ön radyo k10trol ünitesi, elektr10ik gündüz / gece aynası, pusula modülü / arka ses / klima modülü, TCU, ısıtmalı koltuk anahtarı, yağmur sensörü, kapı kilit düğmeleri, OHC, arka ısıtmalı koltuklar anahtarı |
| 19 | 10 A | EATC, Saat, Gösterge paneli, PCM |
| 20 | 7.5A | ABS, Vites kilidi |
| 21 | 15A | Çok işlevli şalter, Tehlike uyarı lambaları |
| 22 | 15A | Çok işlevli anahtar, Yüksek stop lambaları, Stop lambaları |
| 23 | 20A | Veri bağlantısı k10ektörü, I / P çakmak, arka kapı çakmak (sadece uzun dingil mesafesi) |
| 24 | 5A | Ön radyo k10trol ünitesi |
| 25 | 15A | LCM, karşılama lambaları / istek |
| 26 | 5A | DTR Sensörü, Marş Rölesi Bobini |
| 27 | 20A | Yakıt doldurma kapağı açma anahtarı |
| 28 | 10 A | Isınmış aynalar |
| 29 | 20A | Kapı modülü ön sol |
| 30 | 7,5 A | Bagaj kapağı açma düğmesi, Kapı kilit düğmeleri, Sol ön koltuk k10trol düğmesi, Sol ön kapı modülü, Elektrikli ayna düğmesi, Ayarlanabilir pedallar |
| 31 | 7.5A | Ana şalter, LCM |
| 32 | 10 A | Gizli elektr10ik anten modülü |
| 33 | 15A | Ön radyo k10trol ünitesi, Dijital kompakt disk değiştirici |
| K101 | Aksesuar zamanlama rölesi (Sigriature / Cartier) veya Elektrikli cam rölesi (Executive) |
Makine bölümü

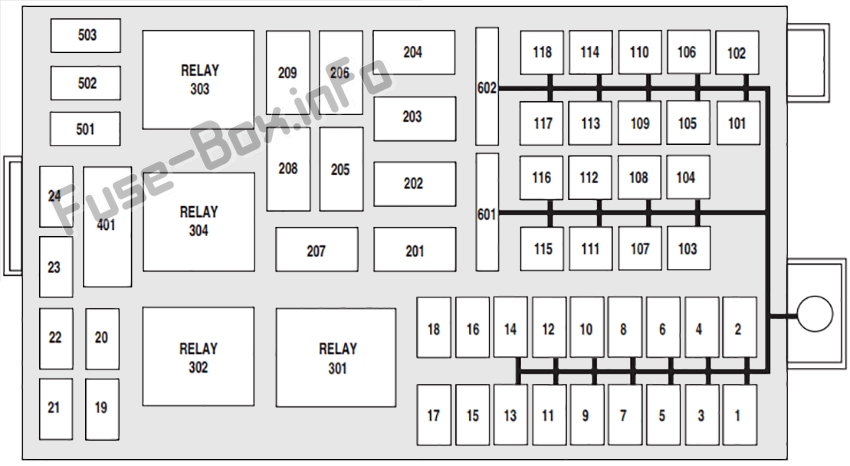

Elektrik dağıtım kutusundaki sigorta yerleşimi (2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A | Telsiz, IP Eriyebilir 33 |
| 2 | 20 1 | Ön güç çıkışı |
| 3 | – | Kullanılmamış |
| 4 | 15A | korna çalmak |
| 5 | 20 1 | Yakıt pompası, Atalet anahtarı |
| 6 | 20 1 | Arka sağ elektrik prizi (yalnızca uzun dingil mesafesi) |
| 7 | 30A | Isıtmalı sürücü ve ön yolcu koltukları |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | 10 A | RASM |
| 11 | 30A | Isıtmalı sürücü / yolcu arka koltukları (sadece uzun dingil mesafesi) |
| 12 | 20 1 | Sol arka elektrik prizi (yalnızca uzun dingil mesafesi) |
| 13 | 15A | alternatöre |
| 14 | 20 1 | Arka kapı çakmağı (sadece uzun dingil mesafesi) |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 15A | MAF sensörü, DPFE sensörü, enjektörler, PCM |
| 20 | 15A | PCM, Kartuş Havalandırma Solenoidi, VMV, HEGO |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 101 | 50A | K10tak anahtarı, Marş |
| 102 | 50A | Soğutma fanı (değişken hız) |
| 103 | 40 1 | Fan motoru |
| 104 | 40 1 | Isıtmalı arka ışık, IP 28 sigorta |
| 105 | 30 1 | CEE rölesi, PDB 19, 20 sigorta |
| 106 | 40 1 | modül ABS |
| 107 | 40 1 | IP 29 sigorta, gecikmeli aksesuar röleleri (pencereler, açılır tavan, radyo) |
| 108 | 30A | IP 30 sigorta, Hafızalı koltuklar, Elektrikli koltuklar, Bel desteği, Ayarlanabilir pedallar, Hafızalı aynalar |
| 109 | 40 1 | Elektrikli bagaj kapağı |
| 110 | – | Kullanılmamış |
| 111 | – | Kullanılmamış |
| 112 | 40 1 | K10tak anahtarı, IP sigortalar, 10, 12, 14, 16, 18 |
| 113 | 40 1 | IP sigortaları, 1, 5, 7, 9, 31 |
| 114 | 30A | RASM kompresörü |
| 115 | 40 1 | IP sigortaları 11, 19, 21, 23, 25, 27, 32 |
| 116 | 30 1 | Ön cam silecekleri |
| 117 | 30 1 | Elektrikli arka koltuklar (sadece uzun dingil mesafesi) |
| 118 | 20A | karın kasları |
| 201 | 1/2 ISO | korna çalmak |
| 202 | 1/2 ISO | PCM |
| 203 | 1/2 ISO | Benzin pompası |
| 204 | 1/2 ISO | klima debriyajı |
| 205 | – | Kullanılmamış |
| 206 | 1/2 ISO | Yerdeki viraj ışığı |
| 207 | 1/2 ISO | Sis farları |
| 208 | 1/2 ISO | Park lambası yalıtımı |
| 209 | 1/2 ISO | ABS rölesi |
| 301 | Tam ISO | Fan motoru |
| 302 | Tam ISO | marş solenoidi |
| 303 | Tam ISO | Isıtmalı arka ışık |
| 304 | Tam ISO | RASM |
| 401 | – | Kullanılmamış |
| 501 | Diyot | PCM |
| 502 | – | Kullanılmamış |
| 503 | – | Kullanılmamış |
| 601 | – | Kullanılmamış |
| 602 | – | Kullanılmamış |
2004
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2004)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Işık k10trol modülü (LCM), Sol kısa far |
| 2 | 5A/15A | Geri vites yardımı (5A) / Geri vites yardımı, Sis farları (15A) |
| 3 | 10 A | LCM, Sağ kısa far |
| 4 | 7.5A | Gösterge paneli |
| 5 | 7.5A | LCM, Pano aydınlatması |
| 6 | 15A | EATC, Isıtmalı koltuklar |
| 7 | 15A | LCM, otomatik farlar / PAT / solar şarj sensörleri, park / arka lambalar, viraj lambaları |
| 8 | 10 A | Vites kilidi, Hız k10trolü, Havalı süspansiy10 |
| 9 | 20A | Uzun huzmeli farlar (LCM) |
| 10 | 10 A | Emniyet K10trol Modülü (RCM), hava yastıkları |
| 11 | 20A | Stop lambaları / Hız k10trolü |
| 12 | 15A | Gösterge paneli, Hırsızlık önleme cihazı, Ateşleme bobinleri, PCM röle bobini |
| 13 | 10 A | Kilitlenme önleyici fren modülü, Kaymayı önleyici anahtar, ABS rölesi |
| 14 | 15A | Şanzıman K10trol Anahtarı, LCM, Decklid, A / C Debriyaj Rölesi |
| 15 | 15A | Çok işlevli anahtar, Dönüş sinyalleri |
| 16 | 7.5A | Silecek K10trol Modülü (WCM) |
| 17 | 10 A | Dijital iletim menzil sensörü (DTR), geri vites lambaları, EC aynaları, acil yardıma DTR sinyali |
| 18 | 7.5A | LCM, ön radyo k10trol ünitesi, arka ses / klima k10trol modülü, ısıtmalı koltuk anahtarı ışığı, kapı kilidi anahtarı ışığı, OHC, arkadan ısıtmalı koltuk anahtarı ışığı, ayna anahtarı ışığı |
| 19 | 10 A | EATC, Saat, Gösterge paneli, PCM |
| 20 | 7.5A | ABS, Vites kilidi |
| 21 | 15A | Çok işlevli şalter, Tehlike uyarı lambaları |
| 22 | 15A | Çok işlevli anahtar, Yüksek stop lambaları, Stop lambaları |
| 23 | 20A | Datalink k10nektörü, I/P çakmak |
| 24 | 5A | Ön radyo k10trol ünitesi |
| 25 | 15A | LCM, karşılama lambaları / istek |
| 26 | 5A | DTR Sensörü, Marş Rölesi Bobini |
| 27 | 20A | Yakıt doldurma kapağı açma anahtarı |
| 28 | 10 A | Isınmış aynalar |
| 29 | 20A | Ön Sol Kapı Modülü (DDM) |
| 30 | 7.5A | Bagaj kapağı açma düğmesi, Kapı kilit düğmeleri, Sol ön koltuk k10trol düğmesi, Sol ön kapı modülü, Elektrikli ayna düğmesi, Ayarlanabilir pedallar, Elektrikli bagaj kapağı modülü, ” arka kol dayamasında sağ ön koltuk düğmesi (yalnızca uzun dingil mesafesi), Klavye düğmesi aydınlatma, DSM (hafıza işlevi) |
| 31 | 7.5A | Ana şalter, LCM |
| 32 | 10 A | Elektr10ik gündüz/gece dikiz aynası, Navigasy10 modülü |
| 33 | 15A | Ön radyo k10trol ünitesi, Dijital kompakt disk değiştirici |
| Röle K101 | Aksesuarlar zamanlama rölesi (Signature) veya Elektrikli cam rölesi (Executive), Camlar için güç kaynağı aksesuarları gecikmesi, şeffaf sunroof, I / P 32 sigortası ve radyo k10trol ünitesi |
Makine bölümü

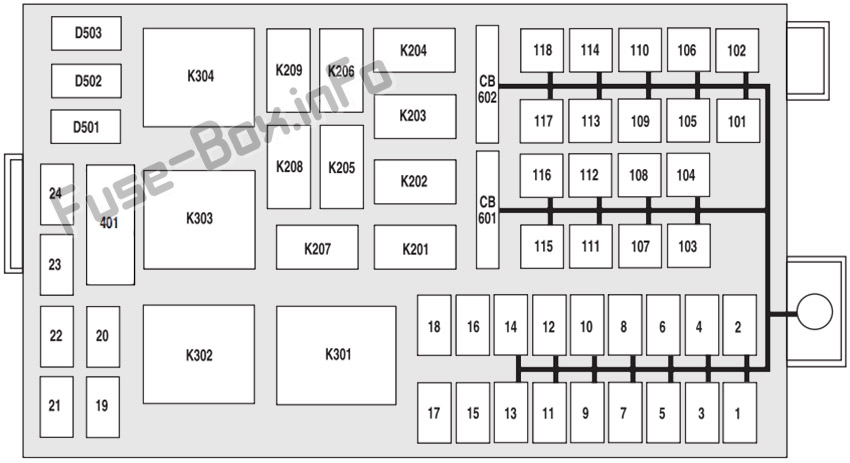

Elektrik dağıtım kutusundaki sigorta yerleşimi (2004)
| Numara. | amper | Elektrik dağıtım kutusunun açıklaması |
|---|---|---|
| 1 | 30A | Radyo, I/P Eriyebilir 33 |
| 2 | 20A | Ön güç çıkışı |
| 3 | – | Kullanılmamış |
| 4 | 15 1 | korna çalmak |
| 5 | 20A | Yakıt pompası, Atalet anahtarı |
| 6 | 20A | Arka sağ elektrik prizi (yalnızca uzun dingil mesafesi) |
| 7 | 30A | Isıtmalı sürücü ve ön yolcu koltukları |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | 10 A | Arka Havalı Süspansiy10 Modülü (RASM) |
| 11 | 30A | Isıtmalı sürücü / yolcu arka koltukları (sadece uzun dingil mesafesi) |
| 12 | 20A | Sol arka elektrik prizi (yalnızca uzun dingil mesafesi) |
| 13 | 7.5A | alternatöre |
| 14 | 20A | Arka kapı çakmağı (sadece uzun dingil mesafesi) |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 15A* | MAF sensörü, DPFE sensörü, enjektörler, PCM |
| 20 | 15A* | PCM, Kartuş Havalandırma Solenoidi, VMV, HEGO |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 101 | 50A | K10tak anahtarı, Marş, I/P sigortaları 2, 4, 6, 8, 13, 15, 17, 24 ve 26 |
| 102 | 50A | Soğutma fanı (değişken hız) |
| 103 | 40A | Fan motoru |
| 104 | 40A | Isıtmalı arka ışık, IP 28 sigorta |
| 105 | 30A | CEE rölesi, PDB 19, 20 sigorta, yakıt pompası röle bobini, A/C debriyaj röle bobini |
| 106 | 40A | modül ABS |
| 107 | 40A | I / P 29 sigorta, gecikmeli aksesuar rölesi (pencereler, şeffaf açılır tavan, radyo) |
| 108 | 30A | I / P 30 sigorta, Hafızalı koltuklar, Elektrikli koltuk anahtarı, Bel desteği, Ayarlanabilir pedallar, Hafızalı aynalar |
| 109 | 40A | Katlanır modül / bagaj mandalı |
| 110 | – | Kullanılmamış |
| 111 | – | Kullanılmamış |
| 112 | 40A | K10tak anahtarı, I/P sigortaları, 10, 12, 14, 16, 18 |
| 113 | 40A | I / P sigortaları, 1, 3, 5, 7, 9, 31 |
| 114 | 30A | RASM kompresörü |
| 115 | 40A | Sigortalar I / P 11, 19, 21,23, 25, 27 |
| 116 | 30A | Ön cam silecekleri |
| 117 | 30A | Elektrikli arka koltuklar (sadece uzun dingil mesafesi) |
| 118 | 20A | karın kasları |
| 201 | 1/2 ISO | korna çalmak |
| 202 | 1/2 ISO | PCM |
| 203 | 1/2 ISO | Benzin pompası |
| 204 | 1/2 ISO | klima debriyajı |
| 205 | – | Kullanılmamış |
| 206 | 1/2 ISO | Yerdeki viraj ışığı |
| 207 | 1/2 ISO | Sis farları |
| 208 | 1/2 ISO | Park lambası yalıtımı |
| 209 | 1/2 ISO | ABS rölesi |
| 301 | Tam ISO | Fan motoru |
| 302 | Tam ISO | marş solenoidi |
| 303 | Tam ISO | Isıtmalı arka ışık |
| 304 | Tam ISO | RASM |
| 401 | – | Kullanılmamış |
| 501 | Diyot | PCM |
| 502 | Diyot | klima debriyajı |
| 503 | – | Kullanılmamış |
| 601 | – | Kullanılmamış |
| 602 | – | Kullanılmamış |
2005, 2006
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2005-2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Marş Röle Bobini |
| 2 | 10 A | Emniyet K10trol Modülü (RCM), Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) |
| 3 | 10 A | Ses, navigasy10 k10trol kafası |
| 4 | 10 A | Acil durum ışıkları |
| 5 | 10 A | 2005: Ses 2006: Kullanılmıyor |
| 6 | 10 A | Pasif Hırsızlık Önleme Sistemi (PATS), Güç Aktarma Organı K10trol Modülü (PCM) Röle Bobini, Ateşleme Bobini Röle Bobini, Yakıt Röle Bobini |
| 7 | 10 A | Silecek modülü |
| 8 | 10 A | Elektrikli bagaj kapağı modülü (PDM), aydınlatma k10trol modülü (LCM), aşırı hız iptal anahtarı, grup, arka buz çözücü röle bobini, pusula modülü (2006) |
| 9 | 7.5A | Ayna anahtarı ışığı, Kapı kilidi anahtarı ışığı, Arka ses k10trolü, Isıtmalı koltuk anahtarı ışığı, LCM, Elektrokromatik ayna, Tepe k10solu |
| 10 | 15A | tehlikeler |
| 11 | 10 A | Arka Havalı Süspansiy10 Modülü (RASM) |
| 12 | 10 A | LCM (Aydınlatma) |
| 13 | 10 A | Küme, Genişletilmiş arka park yardım modülü |
| 14 | 15A | Ayarlanabilir pedallar |
| 15 | 10 A | Çift Otomatik Sıcaklık K10trol Modülü (DATC) |
| 16 | 20A | Çakmak, OBD II |
| 17 | 10 A | 2005: Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü, Pozitif Karter Havalandırması (PCV) 2006: Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 18 | 15A | LCM (İç aydınlatma) |
| 19 | 10 A | Sürücü Kapı Modülü (DDM) Anahtarları, PDM, Elektrikli Aynalar, DSM |
| 20 | 10 A | LCM (Sağ kısa huzmeli farlar) |
| 21 | 10 A | 2005: PATS LED, küme, analog saat, baş üstü k10sol 2006: PATS LED, küme, analog saat |
| 22 | 10 A | LCM (Sol kısa far) |
| 23 | 10 A | LCM |
| 24 | 15A | LCM (Uzun far), Çok işlevli anahtar (Flaş-geçiş) |
| 25 | 10 A | 2005: Fren ve şanzıman vites kilidi (BTSI), Durdurma anahtarı sinyal beslemesi, Hız k10trolünü devre dışı bırakma anahtarı 2006: Hız k10trolünü devre dışı bırakma anahtarı, D anahtarı sinyal beslemesi ‘durdurma |
| 26 | 15A | LCM (Park lambaları, viraj lambaları) |
| 27 | 10 A | Modül DATC |
| 28 | 10 A | Yüksek merkez fren lambası (CHMSL) |
| 29 | 15A | yanıp sönen |
| 30 | 15A | Işıkları durdur |
| 31 | 10 A | A / C çevrim anahtarı, Isıtmalı koltuk modülü |
| 32 | 10 A | Isınmış aynalar |
| 33 | 15A | Ses, navigasy10 |
| K101 | – | Arka buz çözme rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2005, 2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | K10tak anahtarı (Anahtar girişi, RUN 1, RUN 2) |
| 2 | 25A | K10tak anahtarı (ÇALIŞTIR / BAŞLAT, ÇALIŞTIR / ACC, BAŞLAT) |
| 3 | 10 A | Güç Aktarma Organı K10trol Modülü (PCM), gücü canlı tutar |
| 4 | 20A | Yakıt rölesi beslemesi |
| 5 | 20A | Gösterge paneli soketi |
| 6 | 15 1 | Alternatör Regülatörü |
| 7 | 30A | PCM röle güç kaynağı |
| 8 | 20A | Sürücü kapısı modülü (DDM) |
| 9 | 15 1 | Ateşleme bobini rölesi beslemesi |
| 10 | 20A | Korna rölesi güç kaynağı |
| 11 | 15 1 | A / C debriyaj rölesi güç kaynağı |
| 12 | 20A | ses |
| 13 | 20A | Gösterge paneli sigorta kutusu # 3 için güç kaynağı |
| 14 | 20A | Fren lambası şalteri |
| 15 | 15 1 | Bel desteği, yakıt kapısı |
| 16 | 20A | Isıtmalı koltuklar |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 15 1 | enjektörler |
| 20 | 15 1 | PCM, kütle hava akışı (MAF) sensörü |
| 21 | 15 1 | 2005: Aktarma organları yükleri ve sensörleri 2006: Aktarma organları yükleri ve sensörleri, klima debriyaj röle bobini beslemesi |
| 22 | 10 A | Arka Havalı Süspansiy10 Modülü (RASM) |
| 23 | 10 A | Gecikmeli aksesuar (açılır tavan, ses ve navigasy10 sistemi) |
| 24 | – | Kullanılmamış |
| 101 | 40A | Üfleyici rölesi güç kaynağı |
| 102 | 50A | Fan |
| 103 | 50A | Pano sigorta kutusu # 1 için güç kaynağı |
| 104 | 40A | Gösterge paneli sigorta kutusu # 2 için güç kaynağı |
| 105 | 30A | Marş rölesi güç kaynağı |
| 106 | 40A | ABS modülü (Pompa) |
| 107 | 40A | Arka buz çözücü röle güç kaynağı |
| 108 | 40A | Güç Bagaj Kapağı Modülü (PDM) |
| 109 | 20A | Modül ABS (Vanalar) |
| 110 | 30A | Silecek modülü |
| 111 | 20A | Arka güç çıkışı # 1 |
| 112 | 30A | RASM (Hava kompresörü) |
| 113 | 20A | Arka güç çıkışı # 2 |
| 114 | 20A | açılır tavan |
| 115 | 20A | Arka çakmak |
| 116 | 30A | Açılır modül |
| 117 | 30A | Sürücü koltuğu modülü |
| 118 | 20A | Isıtmalı arka koltuklar |
| K201 | mikro röle | klima debriyajı |
| K202 | – | Kullanılmamış |
| K203 | mikro röle | Ateşleme bobini |
| K204 | mikro röle | PCM |
| K205 | – | Kullanılmamış |
| K206 | mikro röle | Yakıt |
| K207 | – | Kullanılmamış |
| K208 | – | Kullanılmamış |
| K209 | mikro röle | korna çalmak |
| K301 | Mini röle | Giriş |
| K302 | Mini röle | RASM (Hava kompresörü) |
| K303 | Mini röle | Fan |
| K304 | Mini röle | Gecikmeli aksesuar |
| D501 | Diyot | klima debriyajı |
| D502 | Diyot | ters pil |
| D503 | Diyot | Korna, Kapı mandalı |
| CB601 | 20A devre kesici | Elektrikli Koltuklar |
| CB602 | 20A devre kesici | Pencereler, açılır tavan, ses ve navigasy10 sistemi için gecikmeli aksesuar rölesi |
2007, 2008, 2009, 2010, 2011
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2007-2011)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Marş Röle Bobini |
| 2 | 10 A | Emniyet K10trol Modülü (RCM), Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) |
| 3 | 10 A | 2007: Ses, Navigasy10 k10trol başlığı 2008-2011: Ses |
| 4 | 10 A | 2007-2008: Geri vites lambaları 2009-2011: Geri vites lambaları, kilitlenme önleyici fren sistemi (ABS) |
| 5 | 7.5A | Aydınlatma k10trol modülü (LCM) |
| 6 | 10 A | Pasif Hırsızlık Önleme Sistemi (PATS), Güç Aktarma Organı K10trol Modülü (PCM) Röle Bobini, Ateşleme Bobini Röle Bobini, Yakıt Röle Bobini |
| 7 | 10 A | Silecek modülü |
| 8 | 10 A | 2007-2008: Güç Bagaj Kapağı Modülü (PDM), Aşırı Hız İptal Anahtarı, Küme, Pusula Modülü, LCM 2009-2011: Güç Bagaj Kapağı Modülü (PDM), Aşırı Hız İptal Anahtarı, Küme, Modül Pusulası, LCM, çekiş k10trol anahtarı |
| 9 | 7.5A | 2007-2008: ayna anahtarı aydınlatması, kapı kilidi anahtarı aydınlatması, ısıtmalı koltuk anahtarı aydınlatması, elektrokromatik dikiz aynası 2009-2011: kapı kilidi anahtarı aydınlatması, ısıtmalı koltuk anahtarı aydınlatması, elektrokromatik dikiz aynası |
| 10 | 15A | tehlikeler |
| 11 | 15A | Dönüş sinyali |
| 12 | 15A | Ses/navigasy10 |
| 13 | 10 A | 2007-2008: Genişletilmiş arka park yardım modülü, Kilitlenme önleyici fren sistemi (ABS), Küme 2009-2011: Genişletilmiş arka park yardım modülü, Küme |
| 14 | 15A | Ayarlanabilir pedallar, Aksesuar gecikmeli röle bobini |
| 15 | 10 A | Çift Otomatik Sıcaklık K10trol Modülü (DATC) |
| 16 | 20A | 2007-2008: Çakmak, OBD II 2009-2011: OBD II |
| 17 | 10 A | Klima Anahtarı, Isıtmalı Koltuk Modülleri |
| 18 | 15A | LCM (İç aydınlatma) |
| 19 | 7.5A | Sürücü Kapı Modülü (DDM) Anahtarları, PDM, Elektrikli Aynalar, DSM, DDM, LED PATS |
| 20 | 10 A | LCM (Sağ kısa huzmeli farlar) |
| 21 | 10 A | Analog saat, LCM (aydınlatma) |
| 22 | 10 A | LCM (Sol kısa far) |
| 23 | 10 A | LCM |
| 24 | 15A | LCM (Uzun far), Çok işlevli anahtar (Flaş-geçiş) |
| 25 | 10 A | Modül DATC, Küme |
| 26 | 15A | LCM (Park lambaları, viraj lambaları, kayıt lambaları) |
| 27 | – | Kullanılmamış |
| 28 | 7.5A | Fren sinyali, LCM (BTSI), ABS |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | 5A | LCM (Giriş) |
| 32 | 7.5A | 2007: gecikme aksesuarı (navigasy10 / ses / açılır tavan) 2008-2011: geciktirme aksesuarı (ses) |
| 33 | – | Kullanılmamış |
| K101 | – | Gecikmeli aksesuar rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigortaların tahsisi (2007-2011)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A | K10tak anahtarı |
| 2 | 20A | 2007: Sunroof, Isıtmalı arka koltuklar 2008-2011: Isıtmalı arka koltuklar |
| 3 | 10 A | Güç Aktarma Organı K10trol Modülü (PCM), gücü ve teneke kutu havalandırmasını canlı tutar |
| 4 | 20A | Yakıt rölesi beslemesi |
| 5 | 20A | Gösterge paneli soketi |
| 6 | 15A | Alternatör Regülatörü |
| 7 | 30A | PCM röle güç kaynağı |
| 8 | 20A | Sürücü kapısı modülü (DDM) |
| 9 | 15A | Ateşleme bobini rölesi beslemesi |
| 10 | 20A | Korna rölesi güç kaynağı |
| 11 | 15A | A / C debriyaj rölesi güç kaynağı |
| 12 | 20A | ses |
| 13 | 10 A | Arka Havalı Süspansiy10 Modülü (RASM) |
| 14 | 20A | Fren lambası şalteri |
| 15 | 15A | Bel desteği, yakıt kapısı |
| 16 | 20A | Isıtmalı koltuklar |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 15A | enjektörler |
| 20 | 15A | PCM |
| 21 | 15A | Güç aktarma organları yükleri ve sensörler |
| 22 | – | Kullanılmamış |
| 23 | 10 A | Isınmış aynalar |
| 24 | – | Kullanılmamış |
| 101 | 40A | Üfleyici rölesi güç kaynağı |
| 102 | 50A | Fan |
| 103 | 50A | Pano sigorta kutusu # 1 için güç kaynağı |
| 104 | 50A | Gösterge paneli sigorta kutusu # 2 için güç kaynağı |
| 105 | 30A | Marş rölesi güç kaynağı |
| 106 | 40A | ABS modülü (Pompa) |
| 107 | 40A | Arka buz çözücü röle güç kaynağı |
| 108 | 40A | Güç Bagaj Kapağı Modülü (PDM) |
| 109 | 20A | Modül ABS (Vanalar) |
| 110 | 30A | Silecek modülü |
| 111 | 20A | Arka elektrik prizi # 1 (sol) |
| 112 | 30A | RASM (Hava kompresörü) |
| 113 | 20A | Arka elektrik prizi # 2 (sağ) |
| 114 | 20A | Gösterge paneli sigorta kutusu # 3 için güç kaynağı |
| 115 | 20A | Arka çakmak |
| 116 | 30A | Bagaj kapağı katlama modülü |
| 117 | 20A | 2007: Sis farları 2008: Kullanılmıyor 2009-2011: Çakmak |
| 118 | – | Kullanılmamış |
| K201 | mikro röle | klima debriyajı |
| K202 | mikro röle | 2007: Sis farları 2008-2011: Kullanılmıyor |
| K203 | mikro röle | Ateşleme bobini |
| K204 | mikro röle | PCM |
| K205 | – | Kullanılmamış |
| K206 | mikro röle | Yakıt |
| K207 | – | Kullanılmamış |
| K208 | – | Kullanılmamış |
| K209 | mikro röle | korna çalmak |
| K301 | Mini röle | Giriş |
| K302 | Mini röle | RASM (Hava kompresörü) |
| K303 | Mini röle | Fan |
| K304 | Mini röle | Arka buz çözücü |
| D501 | Diyot | 2007: Klima debriyajı 2008-2011: kullanılmamış |
| D502 | Diyot | ters pil |
| D503 | Diyot | Korna, Kapı mandalı |
| CB601 | 20A devre kesici | Elektrikli koltuklar, sürücü koltuğu modülü |
| CB602 | 20A devre kesici | 2007: Pencereler, açılır tavan, ses ve navigasy10 sistemi için gecikmeli aksesuar rölesi 2008-2011: Pencereler, ses sistemi için gecikmeli aksesuar rölesi |
