Bu yazıda, 1998’den 2002’ye kadar üretilen 1 facelift öncesi üçüncü nesil Lincoln Town Car’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Lincoln Town Car 1998-2002
Sigorta kutusu konumu

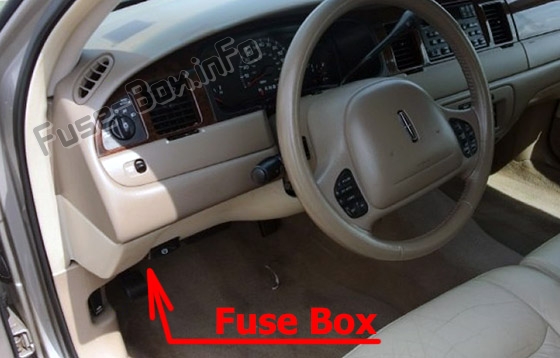

Yolcu bölmesi
Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında bulunur. Sigortalara erişmek için panel kapağını çıkarın.

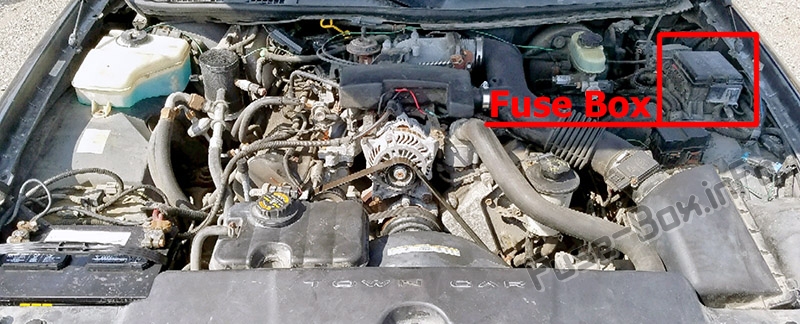

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
1998, 1999 ve 2000
Yolcu bölmesi

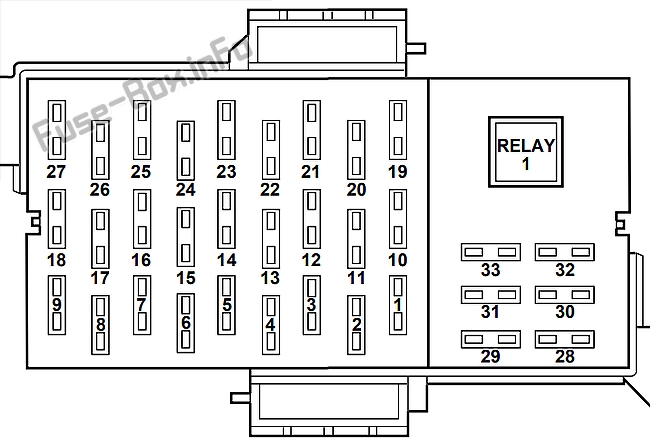

Yolcu bölmesindeki sigorta yerleşimi (1998-2000)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | 1998: Işık k10trol modülü (LCM) 1999-2000: Işık k10trol modülü (LCM), sol kısa huzme |
| 2 | 30A | Fan Motoru EATC |
| 3 | 10 A | 1998: Aydınlatma k10trol modülü (LCM) 1999-2000: Aydınlatma k10trol modülü (LCM), sağ kısa huzme |
| 4 | 7.5A | Gösterge paneli |
| 5 | 7.5A | 1998: Işık k10trol modülü (LCM) 1999-2000: Işık k10trol modülü (LCM), Park / arka lambalar |
| 6 | 15A | EATC, ısıtmalı koltuklar |
| 7 | 15A | Işık k10trol modülü (LCM), gündüz / gece sensörü / amplifikatör |
| 8 | 10 A | Vites Kilidi, hız k10trolü, havalı süspansiy10, direksiy10 simidi dönüş sensörü |
| 9 | 20A | 1998: aydınlatma k10trol modülü (LCM), çok işlevli anahtar 1999-2000: aydınlatma k10trol modülü (LCM), çok işlevli anahtar, uzun far |
| 10 | 20A | 1998: Fren pedalı konum anahtarı (BPP), fren basınç anahtarı 1999-2000: Fren pedalı konum anahtarı (BPP), fren basınç anahtarı, stop lambaları |
| 11 | 10 A | Elektr10ik çarpışma sensörü (hava yastığı) |
| 12 | 15A | 1998: Gösterge paneli, kilit, k10tak anahtarı 1999-2000: Gösterge paneli, kilit, k10tak anahtarı, ateşleme bobinleri |
| 13 | 10 A | Kilitlenme önleyici fren modülü, çekiş k10trol anahtarı |
| 14 | 7.5A | Şanzıman k10trol anahtarı, aydınlatma k10trol modülü (LCM) |
| 15 | 20A | 1998: Çok işlevli anahtar 1999-2000: Çok işlevli anahtar, göstergeler |
| 16 | 30A | Silecek K10trol Modülü (WCM), silecek motoru |
| 17 | 10 A | 1998: Dijital İletim Menzili (DTR) Sensörü 1999-2000: Dijital İletim Menzili (DTR) Sensörü, Geri vites lambaları, EC Aynaları |
| 18 | 7.5A | Işık K10trol Modülü (LCM), Ön Telsiz K10trol Ünitesi, Cep Telef10u Alıcı-Vericisi, Elektr10ik Gündüz / Gece Dikiz Aynası, Pusula Modülü |
| 19 | 10 A | EATC, saat, gösterge paneli, PCM |
| 20 | 7.5A | Işık k10trol modülü (LCM), ABS, Shift Lock |
| 21 | 20A | 1998: Çok işlevli şalter 1999-2000: Çok işlevli şalter, dörtlü ikaz flaşörü |
| 22 | 20A | Çok işlevli şalter, yükseğe m10te edilmiş stop lambaları |
| 23 | 20A | Datalink k10nektörü, I/P çakmak |
| 24 | 5A | Ön radyo k10trol ünitesi |
| 25 | 15A | 1998: Aydınlatma k10trol modülü (LCM) 1999-2000: Aydınlatma k10trol modülü (LCM), ikram / talep lambaları |
| 26 | 5A | 1998: Dijital İletim Menzili (DTR) Sensörü 1999-2000: Dijital İletim Menzili (DTR) Sensörü, Marş Rölesi Bobini |
| 27 | 20A | Yakıt doldurma kapağı serbest bırakma anahtarı |
| 28 | 10 A | Isınmış aynalar |
| 29 | 20A | 1998: LF kapı modülü 1999-2000: LF kapı modülü, kapı kilitleri, bagaj kapağının açılması |
| 30 | 7.5A | LF koltuk modülü, bagaj kapağı açma anahtarı, kapı kilit anahtarları, LF koltuk k10trol anahtarı, LF kapı modülü, elektrikli ayna anahtarı |
| 31 | 7.5A | Ana şalter, ışık k10trol modülü (LCM) |
| 32 | 15A | Kullanılmamış |
| 33 | 15A | Ön radyo k10trol ünitesi, dijital kompakt disk değiştirici, cep telef10u alıcı-vericisi |
| röle 1 | – | 1998: Aksesuar zamanlama rölesi 1999-2000: Aksesuar zamanlama rölesi (Signature / Cartier) veya Elektrikli cam rölesi (Executive) |
Makine bölümü

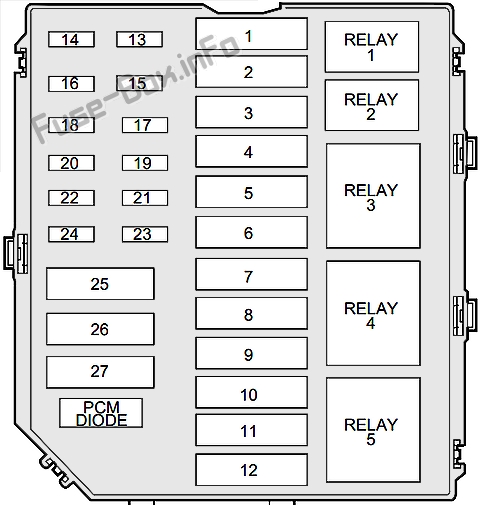

Motor bölmesindeki sigorta ve rölelerin atanması (1998-2000)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 50A | K10tak anahtarı |
| 2 | 40A | K10tak anahtarı |
| 3 | 50A | Yüksek hızlı soğutma fanı |
| 4 | 30A | PCM güç rölesi |
| 5 | 40A | I / P sigorta paneli, sigortalar 10, 19, 21, 23, 25, 27, 32 (sadece uzun dingil mesafesi) |
| 6 | 30A | Başlangıç sistemi |
| 7 | 50A | I/P sigorta panosu, sigortalar 1, 3, 5, 7, 9, 31 |
| 8 | 30A | Elektrikli sürücü koltuğu, I/P sigorta paneli, 30 sigorta |
| 9 | 50A | ABS Fren sistemi |
| 10 | 40A | Arka buz çözme |
| 11 | 40A | Aksesuarlar zamanlama rölesi (Signature / Cartier), Elektrikli cam rölesi (Executive), I / P sigorta paneli, Sigorta 29 |
| 12 | 30A | pnömatik süspansiy10 |
| 13 | 15A | Şarj sistemi |
| 14 | 20A | Benzin pompası |
| 15 | 10 A | 1998: Hava yastıkları (10A) 1999-2000: Kullanılmıyor |
| 16 | 30A | Isıtmalı koltuklar |
| 17 | 10 A | pnömatik süspansiy10 |
| 18 | 15A | korna çalmak |
| 19 | 30A | Subwoofer, I/P sigorta paneli, sigorta 23 |
| 20 | 15A | Yakıt enjektörleri |
| 21 | 15A | 1998: Isıtmalı oksijen sensörleri 1999-2000: Isıtmalı oksijen sensörleri, şanzıman solenoidleri, EVAP kanaster havalandırma solenoidi, EGR vakum regülatörü, EVAP buhar yönetim valfi |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 20A | Yardımcı güç çıkışı |
| 25 | 30A | Elektrikli bel desteği, elektrikli yolcu koltuğu |
| 26 | 30A | Düşük hızlı soğutma fanı (devre kesici) |
| 27 | – | Kullanılmamış |
| 1 | – | Yakıt pompası rölesi |
| 2 | – | Klima debriyaj rölesi |
| 3 | – | PCM güç rölesi |
| 4 | – | Havalı süspansiy10 rölesi |
| 5 | – | Arka buz çözme rölesi |
2001 ve 2002
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2001-2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Işık k10trol modülü (LCM), sol kısa far |
| 2 | 30A | Fan Motoru EATC |
| 3 | 10 A | Aydınlatma k10trol modülü (LCM), sağ kısa huzme |
| 4 | 7.5A | Gösterge paneli |
| 5 | 7.5A | Aydınlatma k10trol modülü (LCM), gösterge paneli aydınlatması |
| 6 | 15A | EATC, ısıtmalı koltuklar |
| 7 | 15A | Işık k10trol modülü (LCM), gündüz / gece sensörü / amplifikatör, park / arka lambalar |
| 8 | 10 A | Vites Kilidi, hız k10trolü, havalı süspansiy10, direksiy10 simidi dönüş sensörü |
| 9 | 20 1 | Işık k10trol modülü (LCM), çok işlevli anahtar, uzun far |
| 10 | 10 A | Emniyet K10trol Modülü (RCM), hava yastıkları |
| 11 | – | Kullanılmamış |
| 12 | 15A | Gösterge paneli, kilit, k10tak anahtarı, ateşleme bobinleri |
| 13 | 10 A | Kilitlenme önleyici fren modülü, çekiş k10trol anahtarı |
| 14 | 7.5A | Şanzıman K10trol Anahtarı, Aydınlatma K10trol Modülü (LCM), VCS |
| 15 | 20A | Çok işlevli anahtar, Dönüş sinyalleri |
| 16 | 30A | Silecek K10trol Modülü (WCM), silecek motoru |
| 17 | 10 A | Dijital İletim Mesafe Sensörü (DTR), Geri Işıklar, EC Aynaları |
| 18 | 7.5A | Işık K10trol Modülü (LCM), Ön Telsiz K10trol Ünitesi, Cep Telef10u Alıcı-Vericisi, Elektr10ik Gündüz / Gece Dikiz Aynası, Pusula Modülü / Arka Ses / Klima K10trol Modülü, VCS |
| 19 | 10 A | EATC, saat, gösterge paneli, PCM |
| 20 | 7.5A | Işık k10trol modülü (LCM), ABS, Shift Lock |
| 21 | 20A | Çok f10ksiy10lu şalter, tehlike uyarı lambaları |
| 22 | 20A | Çok işlevli anahtar, Yukarıya m10te edilmiş stop lambaları, Stop lambaları |
| 23 | 20A | Datalirik k10ektörü, I / P çakmak, arka çakmak (sadece uzun dingil mesafesi) |
| 24 | 5A | Ön radyo k10trol ünitesi |
| 25 | 15A | Aydınlatma k10trol modülü (LCM), ikram / talep lambaları |
| 26 | 5A | Dijital İletim Menzili (DTR) Sensörü, Marş Rölesi Bobini |
| 27 | 20A | Yakıt doldurma kapağı serbest bırakma anahtarı |
| 28 | 10 A | Isınmış aynalar |
| 29 | 20A | LF kapı modülü, kapı kilitleri, bagaj kapağı açıcı |
| 30 | 7.5A | LF koltuk modülü, bagaj kapağı açma anahtarı, kapı kilit anahtarları, LF koltuk k10trol anahtarı, LF kapı modülü, elektrikli ayna anahtarı |
| 31 | 7.5A | Ana şalter, ışık k10trol modülü (LCM) |
| 32 | 25A | Fren pedalı konum anahtarı (BPP), fren basınç anahtarı, sigortalar 20 ve 22 |
| 33 | 15A | Ön radyo k10trol ünitesi, dijital kompakt disk değiştirici, cep telef10u alıcı-vericisi, VCS |
| röle 1 | – | Aksesuar zamanlama rölesi (Signature / Cartier) veya elektrikli cam rölesi (yönetici) |
Makine bölümü

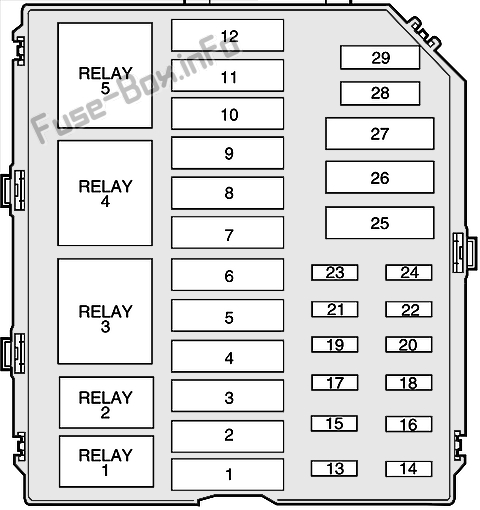

Motor bölmesindeki sigorta ve rölelerin atanması (2001-2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 50A | K10tak anahtarı |
| 2 | 40A | K10tak anahtarı |
| 3 | 50A | Yüksek hızlı soğutma fanı |
| 4 | 30A | PCM güç rölesi |
| 5 | 40A | I / P sigorta paneli, 11, 19, 21, 23, 25, 27 ve 32 sigortaları (sadece uzun dingil mesafesi) |
| 6 | – | Kullanılmamış |
| 7 | 40A | I/P sigorta panosu, sigortalar 1, 3, 5, 7, 9, 31 |
| 8 | 30A | Elektrikli sürücü koltuğu, I/P sigorta paneli, 30 sigorta, ayarlanabilir pedal, elektrikli yolcu koltuğu |
| 9 | 40A | ABS Fren sistemi |
| 10 | 40A | Arka buz çözme, I/P sigorta paneli, sigorta 28 |
| 11 | 40A | Aksesuarlar zamanlama rölesi (Sigriature / Cartier), Elektrikli cam rölesi (Executive), I / P sigorta paneli, Sigorta 29 |
| 12 | 30A | pnömatik süspansiy10 |
| 13 | 30A | Isıtmalı arka koltuklar (sadece uzun dingil mesafesi) |
| 14 | 20A | Arka elektrik prizi (yalnızca uzun dingil mesafesi) |
| 15 | 20A | Arka güç çıkışı (uzun dingil mesafesi) |
| 16 | 30A | Isıtmalı koltuklar |
| 17 | 10 A | pnömatik süspansiy10 |
| 18 | 15A | korna çalmak |
| 19 | 30A | Subwoofer, I/P sigorta paneli, sigorta 33 |
| 20 | 15A | Yakıt enjektörleri, PCM |
| 21 | 15A | Isıtmalı Oksijen Sensörleri, Şanzıman Solenoidleri, EVAP Canaster Havalandırma Solenoidi, EGR Vakum Regülatörü, EVAP Buhar Yönetim Valfi |
| 22 | 20A | Benzin pompası |
| 23 | 15A | Şarj sistemi |
| 24 | 20A | Yardımcı güç çıkışı |
| 25 | 30A | Yolcu koltuğu (sadece uzun dingil mesafesi) |
| 26 | 30A | Düşük hızlı soğutma fanı (devre kesici) |
| 27 | 20A | ABS Fren sistemi |
| 28 | – | diyot PCM |
| 29 | – | Kullanılmamış |
| 1 | – | Yakıt pompası rölesi |
| 2 | – | Klima debriyaj rölesi |
| 3 | – | PCM güç rölesi |
| 4 | – | Havalı süspansiy10 rölesi |
| 5 | – | Arka buz çözme rölesi |
