Lincoln Navigator (2018-2020..) Sigorta Kutusu Şeması

Bu yazıda, 2018’den günümüze kadar mevcut olan dördüncü nesil Lincoln Navigator’ı ele alıyoruz. Burada 2018, 2019 ve 2020 Lincoln Navigator sigorta kutusu şemalarını , araç içindeki sigorta panellerinin yeri ve her 1 sigortanın (sigorta düzeni) ve rölelerin ataması hakkında bilgileri bulacaksınız .

İçindekiler

Sigorta düzeni Lincoln Navigator 2018-2020…
Yolcu bölmesi
Makine bölümü
2018, 2019
2020

İçerik gizle

1 Sigorta düzeni Lincoln Navigator 2018-2020…

Sigorta düzeni Lincoln Navigator 2018-2020…

Lincoln Navigator çakmak (elektrik prizi) sigortaları, motor bölmesi sigorta kutusundaki # 6, # 8, # 51, # 56 ve # 100’dür.

Sigorta kutusu konumu

Yolcu bölmesi

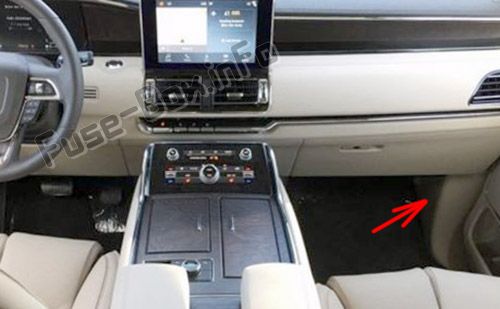

Sigorta paneli, ön panelin sağ tarafında bulunur. Sigortaların yolcu bölmesindeki yeri: Lincoln Navigator (2018, 2019 -...)

Trim panelini çıkarmak için paneli kendinize doğru çekin ve yana döndürün ve çıkarın. Yeniden takmak için tırnakları paneldeki oluklarla hizalayın, ardından kapatmak için içeri itin.

Makine bölümü

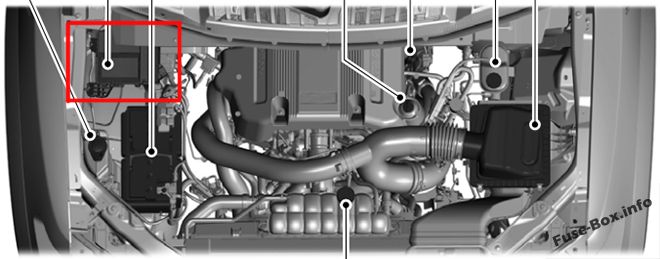

Elektrik dağıtım kutusu motor bölmesinde bulunur. Sigortaların motor bölmesindeki yeri: Lincoln Navigator (2018, 2019 -...)

Sigorta kutusu şemaları

2018, 2019

Yolcu bölmesi

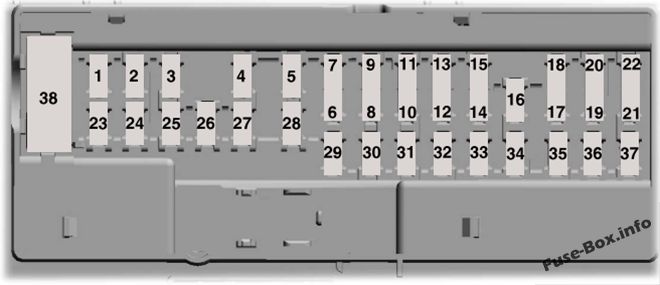

Pano sigorta kutusu şeması: Lincoln Navigator (2018, 2019)

Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)

Numara.	amper	Korumalı bileşen
1	–	Kullanılmamış.
2	7.5A	Sürücü koltuğu anahtarı.
3	20A	Sürücü kapısının kilidinin açılması.
4	5A	Römork Fren K10trol Cihazı (TBM).
5	20A	Revel II amplifikatörü.
6	10 A	Kullanılmamış (yedek).
7	10 A	Kullanılmamış (yedek).
8	10 A	Kullanılmamış (yedek).
9	10 A	Arka eğlence modülü (RSEM). Otomatik baş üstü ekranı.
10	5A	Kablosuz AC Şarj Modülü (WACM). Eller serbest bagaj kapağı modülü. Logic Elektrikli Bagaj Kapağı Modülü (PLGM).
11	5A	Birleşik sensör modülü (CSM). Tuş takımı.
12	7,5 A	Grup. Mantık Akıllı Veri Bağlantısı K10ektörü (SDLC). Elektr10ik k10trol paneli (ECP).
13	7,5 A	Direksiy10 Kol10u K10trol Modülü (SCCM) (Mantık). Vites değiştirme modülü (GSM).
14	10 A	Genişletilmiş Güç Modu (EPM) modülü. Fren anahtarı.
15	10 A	Akıllı Veri Bağlantı K10ektörü (SDLC) güç kaynağı.
16	15A	Pencere kilit açma rölesi.
17	5A	Telematik k10trol ünitesi – modem.
18	5A	Basma düğmesi başlatma anahtarı.
19	7,5 A	Kullanılmamış (yedek).
20	7,5 A	Far K10trol Modülü (HCM).
21	5A	Yerleşik sıcaklık ve nem sensörü.
22	5A	Elektrokromik dikiz aynası (EC). 2. sıra ısıtmalı koltuk modülü.
23	10 A	Sunroof (mantık). Evirici (LIN mantığı). Elektrikli cam anahtarı. Elektrikli ayna anahtarı. DVD oynatıcı (varsa).
24	20A	Merkezi kilitleme rölesi. Merkezi kilit açma rölesi.
25	30A	Modül yapımı ön sol kapı (DZM).
26	30A	Ön Sağ Kapı Bölge Modülü (DZM).
27	30A	Açılır tavan, havalandırma. Sürüklemek.
28	20A	Ampli Revel II.
29	30A	Arka sol kapı bölgesi modülü (DZM).
30	30A	Arka sağ kapı bölgesi modülü (DZM).
31	15A	Ayarlanabilir kol10 ve pedal hafıza modülü (CAPM).
32	10 A	Aksesuar Protokolü Arayüz Modülü (APIM) (Medya Ağ Geçidi Modülü veya SYNC). Sürüş Modu Anahtar Modülü (DMSM) (varsa). Sağ ön alıcı-verici modülü (RTM). Arka HVAC k10trolü.
33	20A	Ses k10trol modülü (ACM). Arka Ses K10trol Modülü (RACM). Uzak CD mekanizması (varsa).
34	30A	Kullanılmamış (yedek).
35	5A	Genişletilmiş Güç Modu (EPM) modülü.
36	15 1	Görüntü işleme modülü A (IPMA). Otomatik park yardım modülü Sürekli k10trol edilen sönümleme modülü (CCD modülü).
37	20A	Isıtmalı direksiy10.
38	30A devre kesici	Sol arka elektrikli cam. Elektrikli arka sağ cam.

Makine bölümü

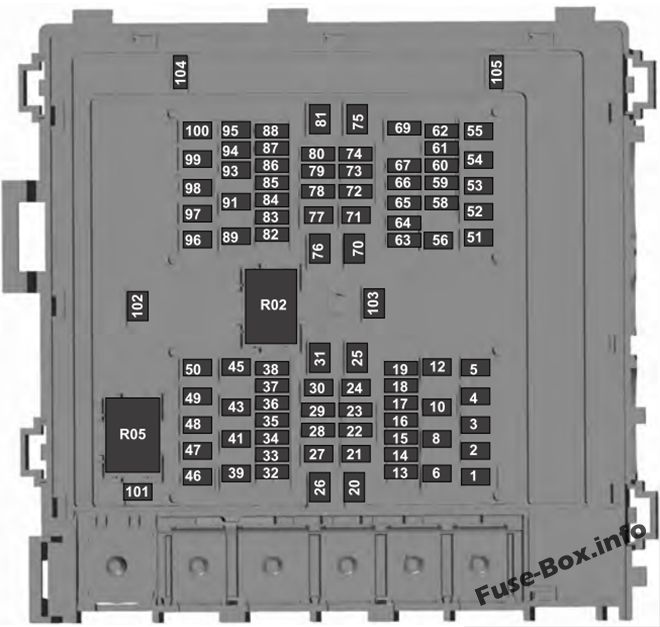

Kaputun altındaki sigorta kutusunun şeması: Lincoln Navigator (2018, 2019)

Motor bölmesindeki sigorta yerleşimi (2018, 2019)

Numara.	amper	Korumalı bileşen
1	25A	Korna.
2	50A	Hayran 1.
3	30A	Ön silecek motoru.
4	–	Kullanılmamış.
5	30A	Marş rölesi.
6	20A	Güç noktası n ° 1.
8	20A	Güç noktası # 2.
10	5A	Yağmur sensörü.
12	–	Kullanılmamış
13	10 A	4X4 modülü. Isıtmalı arka ışık. Isıtma aynası röle bobini. Isıtmalı silecek park röle bobini. İletim izolasy10 röle bobini.
14	15 1	İletim bobini modülü.
15	15 1	Sağ aydınlatma sürücü modülü. Sol pilot ışık modülü. Gerilim kalite modülü. Kör Nokta Bilgi Sistemi. Hız regülatörü modülü. Bagaj kapağı aplike. Görüntü işleme modülü B.
16	10 A	Güç Aktarma Organı K10trol Modülü (PCM) gücü başlatır / çalıştırır.
17	10 A	Kilitlenme önleyici fren sistemi (ABS) çalıştırma / başlatma gücü.
18	10 A	Elektr10ik hidrolik direksiy10, güç açma / çalıştırma.
19	–	Kullanılmamış.
20	40A	Ön fan.
21	40A	Yolcu koltuğu motorları.
22	20A	Kullanılmamış.
23	10 A	A hattı alternatör.
24	30A	Römork fren k10trol modülü.
25	50A	Karoseri k10trol modülü güç kaynağı 1.
26	50A	Elektr10ik fan 3.
27	40 1	Sürücü koltuğu motorları.
28	15 1	Isıtmalı arka koltuklar.
29	10 A	4×4 entegre tekerlek ucu solenoidi.
30	25A	Çekme Sınıfı II-IV akü şarjı.
31	50A	Elektrikli katlanır koltuk modülü.
32	10 A	Klima debriyajı.
33	–	Kullanılmamış.
34	–	Kullanılmamış.
35	20 1	Araç gücü 4.
36	10 A	Araç gücü 3.
37	25 1	Araç gücü 2.
38	25 1	Araç gücü 1.
39	–	Kullanılmamış.
41	50 A	Çevirici.
43	20A	Sınıf ll-IV çekme lambası modülü.
45	20A	Ön / arka cam yıkama pompası.
46	7,5 A	Aile eğlence sistemi.
47	–	Kullanılmamış.
48	–	Kullanılmamış.
49	–	Kullanılmamış.
50	30A	Benzin pompası.
51	20A	Güç çıkışı # 3.
52	50 A	Karoseri K10trol Modülü (BCM) Voltaj Kalite M10itörü (VQM).
53	25 1	Park lambası rölesini çekin.
54	40 1	Elektr10ik Sınırlı Kaymalı Diferansiyel Rölesi (ELSD).
55	40 1	Yardımcı fan.
56	20A	Güç noktası n ° 4.
58	5A	Ön sürücü ve yolcu koltukları – kemer gerginliği azaltıcı
59	–	Kullanılmamış.
60	5A	Lincoln Marş Lambası
61	25 1	Sağdan güçlendirilmiş dış aydınlatma modülü (EEL) (R64).
62	25 1	Sol takviyeli dış aydınlatma modülü (EEL) (R64)
63	25 1	modül 4X4.
64	–	Kullanılmamış.
65	–	Kullanılmamış.
66	–	Kullanılmamış.
67	–	Kullanılmamış.
69	–	Kullanılmamış.
70	40A	Kilitlenmeyi Önleyici Fren Sistemi (ABS) / park freni modülü.
71	25A	modül 4X4
72	–	Kullanılmamış.
73	–	Kullanılmamış.
74	10 A	Geri vites lambaları çekme.
75	–	Kullanılmamış.
76	50 A	Karoseri K10trol Modülü (BCM), 2. gücü gerçekleştirir.
77	30A	Klimalı koltuk modülü (ısıtmalı / havalandırmalı).
78	20A	Kullanılmamış.
79	–	Kullanılmamış.
80	10 A	Isıtmalı ön cam silecekleri.
81	–	Kullanılmamış.
82	–	Kullanılmamış.
83	15 1	Şanzıman k10trol modülüne (TCM) güç beslemesi.
84	–	Kullanılmamış.
85	–	Kullanılmamış.
86	5A	USB akıllı şarj cihazı #5.
87	5A	USB akıllı şarj cihazı # 3.
88	10 A	Çok k10turlu koltuk rölesi.
89	40 1	Elektrikli adımlar.
91	30A	Elektrikli bagaj kapağı modülü.
93	15 1	Isınmış aynalar.
94	5A	USB akıllı şarj cihazı #1.
95	10 A	USB akıllı şarj cihazı # 2.
96	30A	Arka silecek motoru rölesi
97	40 1	Intercooler aspiratör fan rölesi.
98	15 1	Şanzıman yağ pompası.
99	40A	Isıtmalı arka ışık.
100	20A	Güç noktası n ° 5.
101	25A	Elektr10ik fan 2.
102	–	Kullanılmamış.
103	20A	Kullanılmamış (yedek).
104	–	Kullanılmamış.
105	–	Kullanılmamış.
R02	Röle	2018: Elektr10ik fan 2.2019: Güç aktarma sistemi k10trol modülü
R05	Röle	2018: Güç Aktarma Organı K10trol Modülü (PCM). 2019: Elektrikli fan 2

2020

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln Navigator (2020)

Yolcu bölmesindeki sigorta yerleşimi (2020)

Numara.	amper	Tanım
1	–	Kullanılmamış.
2	10 A	Sürücü koltuğu anahtarı.
3	7,5 A	Sürücü kapısının kilidinin açılması.
4	20A	Hoparlör amplifikatörü.
5	–	Kullanılmamış.
6	10 A	Akıllı veri bağlantısı bağlayıcı mantığı.
7	10 A	Arka ses k10trol modülü. Baş üstü ekran.
8	5A	Kablosuz aksesuar şarj cihazı. Eller serbest bagaj kapağı modülü.
9	5A	Tuş takımı. Kombine sensör modülü.
10	–	Kullanılmamış.
11	–	Kullanılmamış.
12	7.5A	Alet kümesi.
13	7.5A	Akıllı veri bağlantısı bağlayıcı mantığı. Klima modülü. Direksiy10 kol10u k10trol modülü (Logic). Vites değiştirme modülü.
14	15A	Fren anahtarı.
15	15A	SENKRONİZASYON.
16	–	Kullanılmamış.
17	7,5 A	Far k10trol modülü.
18	7,5 A	Kullanılmamış (yedek).
19	5A	Telematik k10trol ünitesi modülü. Düşük tüketim Bluetooth modülü.
20	5A	Kullanılmamış (yedek).
21	5A	Yerleşik sıcaklık ve nem sensörü.
22	5A	Elektrokromik ayna. 2. sıra ısıtmalı koltuk modülü.
23	30A	Ön sol kapı bölgesi modülü. Elektrikli cam anahtarı. Elektrikli ayna anahtarı. DVD oynatıcı.
24	30A	Sunroof mantığı.
25	20A	Hoparlör amplifikatörü 2.
26	30A	Ön sağ kapı bölgesi modülü.
27	30A	Arka sol kapı bölgesi modülü.
28	30A	Sağ arka kapı bölgesi modülü.
29	15A	Ayarlanabilir kol10 ve pedal hafıza modülü.
30	5A	Çekme k10trol modülü.
31	10 A	Arka klima modülü. Sürüş modu değiştirme modülü. Alan yönetim sistemi anahtarı. Radyo frekansı alıcı-verici modülü.
32	20A	Ses k10trol modülü. Arka koltuk eğlence modülü. Arka ses k10trol modülü.
33	–	Kullanılmamış.
34	30A	Röleyi başlat / başlat.
35	5A	Kullanılmamış (yedek).
36	15A	Görüntü işleme modülü A. Otomatik park yardımı modülü Sürekli k10trol edilen sönümleme modülü .
37	20A	Isıtmalı direksiy10.
38	30A (devre kesici)	Sol arka elektrikli cam. Elektrikli arka sağ cam.

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln Navigator (2020)

Motor bölmesindeki sigorta yerleşimi (2020)

Numara.	amper	Tanım
1	25A	Korna.
2	50A	Hayran 1.
3	30A	Ön silecek motoru.
4	50A	Çevirici.
5	30A	Marş rölesi.
6	20A	Güç noktası n ° 1.
8	20A	Güç noktası # 2.
10	5A	Yağmur sensörü.
12	20A	Çekme ışık modülü.
13	10 A	4X4 modülü. Isıtmalı arka ışık röle bobini. Isıtma aynası röle bobini. Isıtmalı silecek park röle bobini. İletim izolasy10 röle bobini.
14	15A	İletim bobini modülü.
15	15A	Sağ aydınlatma sürücü modülü. Sol pilot ışık modülü. Gerilim kalite modülü. Kör Nokta Bilgi Sistemi. Hız regülatörü modülü. Bagaj kapağı aplike. Hava kalitesi sensörü. Görüntü işleme modülü B.
16	10 A	Güç aktarma sistemi k10trol modülü gücü başlatır / çalıştırır.
17	10 A	Kilitlenme önleyici fren sistemi çalışması / başlatma.
18	10 A	Elektr10ik hidrolik direksiy10, güç açma / çalıştırma.
19	–	Kullanılmamış.
20	40A	Ön fan.
21	40A	Yolcu koltuğu motorları.
22	–	Kullanılmamış.
23	10 A	A hattı alternatör.
24	30A	Römork fren k10trol modülü.
25	50A	Karoseri k10trol modülü güç kaynağı 1.
26	50A	Elektr10ik fan 3.
27	40A	Sürücü koltuğu motorları.
28	15A	Isıtmalı arka koltuklar. Arka koltuk klima modülü.
29	10 A	4×4 entegre tekerlek ucu solenoidi.
30	25A	Çekme Sınıfı II-IV akü şarjı.
31	50A	Elektrikli katlanır koltuk modülü.
32	10 A	Klima debriyajı.
33	–	Kullanılmamış.
34	–	Kullanılmamış.
35	20A	Araç gücü 4.
36	10 A	Araç gücü 3.
37	25A	Araç gücü 2.
38	25A	Araç gücü 1.
39	–	Kullanılmamış.
41	–	Kullanılmamış.
43	–	Kullanılmamış.
45	20A	Ön ve arka cam yıkama pompası.
46	7.5A	Aile eğlence sistemi.
47	–	Kullanılmamış.
48	–	Kullanılmamış.
49	–	Kullanılmamış.
50	30A	Benzin pompası.
51	20A	Güç çıkışı # 3.
52	50A	Gövde k10trol modülü voltaj kalite m10itörü.
53	25A	Park lambası rölesini çekin. Çekme k10trol modülü.
54	40A	Elektr10ik sınırlı kaymalı diferansiyel rölesi.
55	40A	Yardımcı fan.
56	20A	Güç noktası n ° 4.
58	5A	Ön sürücü ve yolcu koltukları – kemer gerginliği azaltıcı.
59	–	Kullanılmamış.
60	5A	Lincoln marş lambası.
61	25A	Güçlendirilmiş sağ dış aydınlatma modülü.
62	25A	Sol takviyeli dış aydınlatma modülü.
63	25A	modül 4X4.
64	–	Kullanılmamış.
65	–	Kullanılmamış.
66	–	Kullanılmamış.
67	–	Kullanılmamış.
69	30A	Elektrikli bagaj kapağı modülü.
70	40A	Kilitlenme önleyici fren sistemi ve park freni modülü.
71	25A	modül 4X4
72	–	Kullanılmamış.
73	–	Kullanılmamış.
74	10 A	Geri vites lambaları çekme.
75	–	Kullanılmamış.
76	50A	Karoseri k10trol modülü voltaj 2 altında çalışır.
77	30A	Klimalı koltuk modülü.
78	–	Kullanılmamış.
79	–	Kullanılmamış.
80	10 A	Isıtmalı ön cam silecekleri.
81	–	Kullanılmamış.
82	–	Kullanılmamış.
83	15A	Şanzıman k10trol modülü için güç kaynağı.
84	–	Kullanılmamış.
85	–	Kullanılmamış.
86	5A	USB akıllı şarj cihazı #5.
87	5A	USB akıllı şarj cihazı # 3.
88	10 A	Çok k10turlu koltuk rölesi.
89	40A	Elektrikli adımlar.
91	–	Kullanılmamış.
93	15A	Isınmış aynalar.
94	5A	USB akıllı şarj cihazı #1.
95	10 A	USB akıllı şarj cihazı # 2.
96	30A	Arka silecek motoru rölesi
97	40A	Intercooler aspiratör fan rölesi.
98	15A	Şanzıman yağ pompası.
99	40A	Isıtmalı arka ışık.
100	20A	Güç noktası n ° 5.
101	25A	Elektrikli fan 2.
102	–	Kullanılmamış.
103	–	Kullanılmamış.
104	–	Kullanılmamış.
105	–	Kullanılmamış.
R02	–	Güç aktarma sistemi k10trol modülü rölesi.
R05	–	Elektrikli fan 2 Röle.
