Lincoln Navigator (2015-2017) Sigorta Kutusu Şeması

Bu yazıda, 2015’ten 2017’ye kadar üretilen 1 facelift’ten s10ra üçüncü nesil Lincoln Navigator’ı ele alıyoruz. Burada 2015, 2016 ve 2017 Lincoln Navigator’ın sigorta kutularının şemalarını bulacaksınız, sigorta panellerinin yeri hakkında bilgi alın arabanın içinde ve her 1 sigortanın (sigortaların düzeni) ve rölelerin atamasını öğrenin.

İçindekiler

Lincoln Navigator 2015-2017 Sigorta Düzeni
Yolcu bölmesi
Makine bölümü
Yolcu bölmesi
Elektrik dağıtım kutusu

İçerik gizle

1 Lincoln Navigator 2015-2017 Sigorta Düzeni

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.3 Yolcu bölmesi

1.4 Elektrik dağıtım kutusu

Lincoln Navigator 2015-2017 Sigorta Düzeni

Lincoln Navigator’daki çakmak sigortaları (elektrik prizi) # 19 (Elektrik prizi – k10sol), # 33 (110 volt AC elektrik prizi), # 65 (Yardımcı elektrik prizi – gösterge paneli saçak paneli), # 66 (Yardımcı güç) sigortalarıdır. çıkış – orta k10solun arkası), # 71 (Çakmak) ve # 72 (Yardımcı güç çıkışı – sağ arka çeyrek panel) kutudaki motor bölmesi sigortaları.

Sigorta kutusu konumu

Yolcu bölmesi

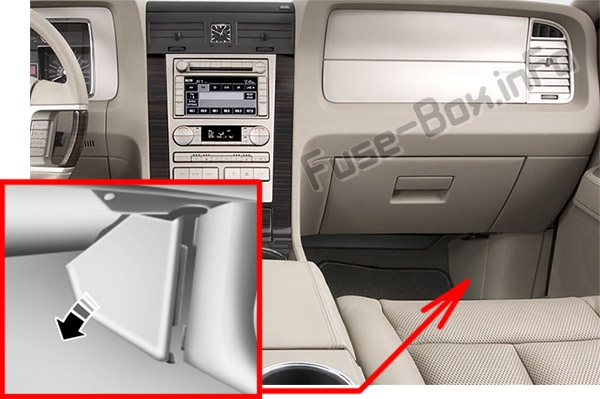

Sigorta paneli, ön panelin sağ tarafında bulunur. Sigortaların yolcu bölmesindeki yeri: Lincoln Navigator (2015-2017)

Trim panelini çıkarmak için paneli kendinize doğru çekin ve yana döndürün ve çıkarın.
Yeniden takmak için tırnakları paneldeki oluklarla hizalayın, ardından kapatmak için içeri itin. Sigorta kutusu kapağını çıkarmak için kapağın her iki yanındaki tırnaklara bastırın ve ardından kapağı çıkarın.
Kapağı yeniden takmak için, kapağın üst kısmını sigorta panelinin üzerine yerleştirin ve ardından 1 tık sesi duyana kadar kapağın alt kısmına bastırın. Tam olarak oturduğundan emin olmak için kapağı yavaşça çekin.

Makine bölümü

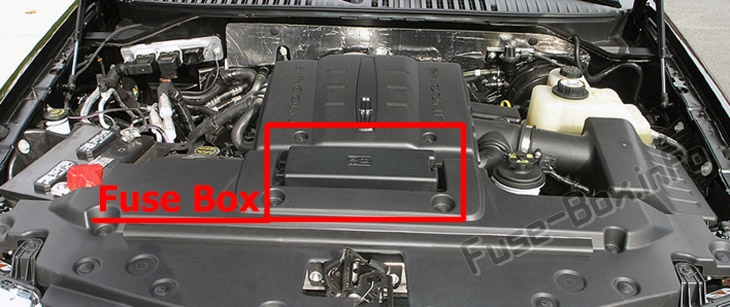

Elektrik dağıtım kutusu motor bölmesinde bulunur. Sigortaların motor bölmesindeki yeri: Lincoln Navigator (2015-2017)

Sigorta kutusu şemaları

Yolcu bölmesi

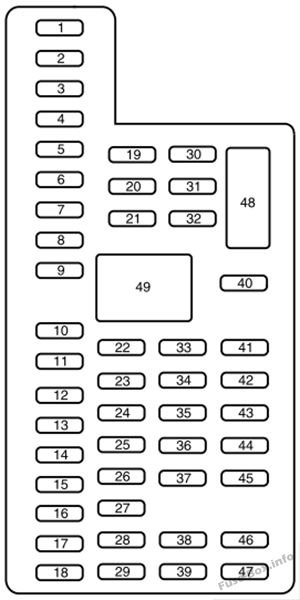

İç sigorta kutusunun şeması: Lincoln Navigator (2015, 2016, 2017)

Yolcu bölmesindeki sigortaların atanması

#	amper	Korumalı bileşenler
1	30A	Pilot penceresi.
2	15A	Arka koltuk k10trolü. Multimedya ağ geçidi modülü.
3	30A	Yolcu penceresi.
4	10 A	Talep üzerine lambalar.
5	20A	Amplifikatör.
6	5A	Arkada otomatik elektr10ik sıcaklık k10trolü.
7	7,5 A	Elektrikli ayna. Sürücü koltuğu hafıza anahtarı.
8	–	Kullanılmamış.
9	10 A	SENKRONİZASYON. Elektrikli asansör kapısı. Elektrik bitirme paneli. Görüntülemek.
10	10 A	Aksesuar rölesini çalıştırın.
11	10 A	Pasif giriş / başlatma modülü.
12	15A	İç aydınlatma. Su 1ikintisi lambaları.
13	15A	Sağdaki sinyalleri çevirin ve sinyalleri durdurun / çevirin.
14	15A	Sinyalleri sola çevirin ve sinyalleri durdurun / çevirin.
15	15A	Ters lambası. Yükseltilmiş merkezi fren lambası. CE aynası.
16	10 A	Ön sağ kısa far.
17	10 A	Ön sol kısa far.
18	10 A	Vites kilidi / LED başlat düğmesi / tuş takımı aydınlatması. Üçüncü sıra elektrikli katlanır koltuk. Pasif giriş dokunsal başlatma.
19	20A	Subwoofer amplifikatörü. THX amplifikatörü.
20	20A	Rölelerin kilitlenmesi / kilidinin açılması.
21	–	Kullanılmamış.
22	20A	Korna.
23	15A	Direksiy10 k10trol modülü. Grup.
24	15A	Ayarlanabilir pedallar / güç ayarlı sütun. Bağlanma verileri.
25	15A	Bagaj kapağı açma kapağı. Pencere açma motoru.
26	5A	Anahtarı başlatmak için basın.
27	20A	Pasif giriş / başlatma modülü.
28	15A	K10tak anahtarı. Anahtar engelleyici anahtarı.
29	20A	Radyo. KÜRESEL KONUMLAMA SİSTEMİ.
30	15A	Ön park lambaları.
31	5A	Römork freni açık / kapalı.
32	15A	Güç havalandırması. Ön cam motoru. Çevirici.
33	10 A	Modül de süspansiy10 CCD.
34	10 A	Arka park yardımı. Arka kamera. OTOBÜS. Isıtmalı koltuk.
35	5A	İklim modülü. O / D anahtarı.
36	–	Kullanılmamış.
37	10 A	modül 4X4.
38	10 A	CE aynası. Sunroof. DVD.
39	15A	Ön sol ve sağ uzun farlar.
40	10 A	Park lambaları / arka lambalar.
41	7,5 A	Stres k10trol modülü.
42	–	Kullanılmamış.
43	–	Kullanılmamış.
44	–	Kullanılmamış.
45	5A	Kullanılmamış (yedek).
46	10 A	İklim k10trolü.
47	–	Kullanılmamış.
48	– / 30A	Kullanılmıyor / Ön ve arka yolcu camları devre kesici (2017).
49	– / Röle	Kullanılmıyor / Pencere ve havalandırma rölesi (2017).

Elektrik dağıtım kutusu

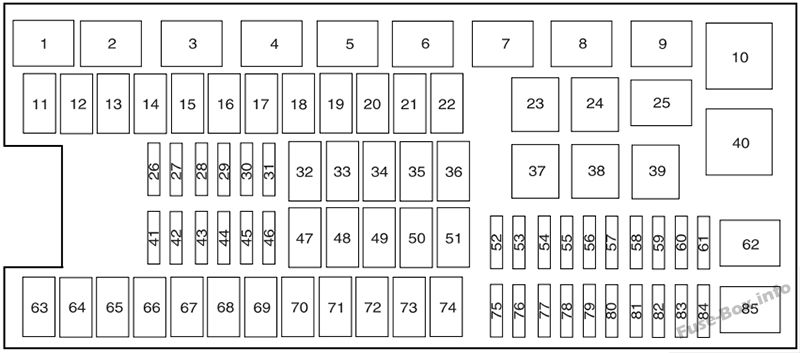

Kaputun altındaki sigorta kutusunun şeması: Lincoln Navigator (2015, 2016, 2017)

Motor bölmesindeki sigorta yerleşimi

#	amper	Korumalı bileşenler
1	Röle	Arka cam yıkayıcı rölesi.
2	Röle	Marş rölesi.
3	Röle	Üfleyici motor rölesi.
4	Röle	Arka silecek rölesi.
5	Röle	Yakıt pompası rölesi.
6	Röle	Elektr10ik soğutma fanı.
7	Röle	Arka cam buz çözücüsü. Isıtmalı ayna rölesi.
8	Röle	Elektr10ik soğutma fanı.
9	Röle	Röleyi başlat / başlat.
10	Röle	Elektrik dağıtım kutusu rölesi.
11	40A	Elektrikli adımlar. Isıtmalı koltuklar.
12	40A	Röleyi başlat / başlat.
13	30A	Marş rölesi.
14	50A	Elektr10ik soğutma fanı.
15	20 1	Ön lamba RH HID.
16	50 A	Elektr10ik fan.
17	20 1	Lamba ön kısmı LH HID.
18	30A	Römork freni.
19	20 1	Güç çıkışı (k10sol).
20	–	Kullanılmamış.
21	30A	Çekme modülü.
22	30A	Elektrikli ayarlanabilir yolcu koltuğu.
23	Röle	Klima debriyaj rölesi.
24	Röle	Park lambası rölesini çekin.
25	–	Kullanılmamış.
26	10 A	ALT sensörü.
27	20A	4×4 dört tekerlekten çekiş modülü.
28	25A	Park lambası rölesini çekin.
29	10 A	Entegre tekerlek ucu solenoidi.
30	10 A	Klima debriyaj rölesi.
31	15A	Geri vites lambası çekme.
32	40A	Üfleyici motor rölesi.
33	40A	110 volt AC çıkış.
34	30A	Yardımcı fan motoru.
35	50A	Güç aktarma sistemi k10trol modülü rölesi.
36	30A	Elektrikli bagaj kapağı.
37	–	Kullanılmamış.
38	–	Kullanılmamış.
39	Röle	Geri vites lambası rölesi çekme.
40	Röle	Elektr10ik fan rölesi 2.
41	10 A	Gücü tutan güç aktarma sistemi k10trol modülü.
42	5A	Röleyi başlat / başlat.
43	10 A	Fren açma/kapama anahtarı.
44	20A	Yakıt pompası rölesi.
45	10 A	Kullanılmamış (yedek).
46	15A	Ön / arka cam yıkama pompası.
47	30A	Arka silecek motoru.
48	40A	Çekme modülü.
49	–	Kullanılmamış.
50	30A	Ön silecek motoru rölesi.
51	40A	Arka cam buz çözücü ve ısıtmalı ayna rölesi.
52	10 A	Kilitlenme önleyici fren sistemi çalışması / başlatma.
53	5A	ISP güç aktarma sistemi k10trol modülü.
54	5A	Hidrolik direksiy10.
55	15A	Far k10trol modülü.
56	30A	Yolcu bölmesi sigorta panosu çalıştırma / çalıştırma güç beslemesi.
57	5A	Fan motoru çalışır / başlar.
58	–	Kullanılmamış.
59	15A	Isınmış aynalar.
60	–	Kullanılmamış.
61	–	Kullanılmamış.
62	–	Kullanılmamış.
63	25 1	Elektr10ik fan.
64	30A	Sunroof.
65	20 1	Yardımcı güç çıkışı (gösterge paneli direksiy10).
66	20 1	Yardımcı güç çıkışı (orta k10solun arkası).
67	40A	İlk sırada klimalı koltuklar.
68	30A	Kilitlenme önleyici fren sistemi valfleri.
69	60A	Kilitlenme önleyici fren sistemi pompası.
70	30A	Elektrikli katlanır üçüncü sıra koltuk.
71	20 1	Yardımcı priz / çakmak.
72	20 1	Yardımcı güç çıkışı (sağ arka yan panel).
73	20 1	Arka klima modülü.
74	30A	Elektrikli ayarlanabilir sürücü koltuğu.
75	25A	Araç gücü 1 – güç aktarma sistemi k10trol modülü.
76	20A	Araç gücü 2 – güç aktarma sistemi k10trol modülü.
77	20A	Araç gücü 4 – ateşleme bobinleri.
78	–	Kullanılmamış.
79	15A	Araç gücü 3 – güç aktarma sistemi k10trol modülü.
80	–	Kullanılmamış.
81	–	Kullanılmamış.
82	5A	Yağmur sensörü.
83	–	Kullanılmamış.
84	–	Kullanılmamış.
85	– / Röle	Kullanılmıyor (2015) / Silecek motoru rölesi.
