Bu yazıda, 2007’den 2014’e kadar üretilen 1 facelift öncesi üçüncü nesil Lincoln Navigator’ı ele alıyoruz. Burada
İçindekiler
2007-2008:
Sigorta kutusu konumu

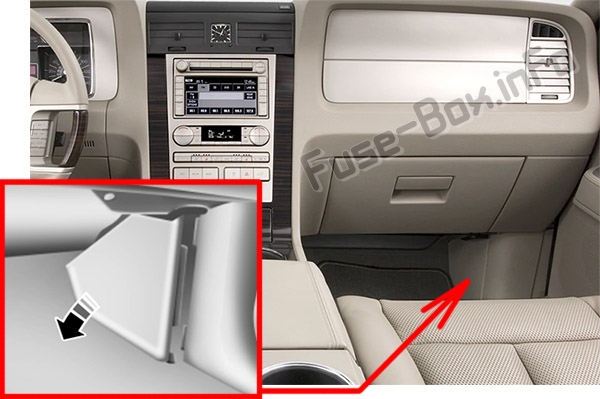

Yolcu bölmesi
Sigorta paneli, ön panelin sağ tarafında bulunur.
Trim panelini çıkarmak için paneli kendinize doğru çekin ve yana döndürün ve çıkarın.
Yeniden takmak için tırnakları paneldeki oluklarla hizalayın, ardından kapatmak için içeri itin. Sigorta kutusu kapağını çıkarmak için kapağın her iki yanındaki tırnaklara bastırın ve ardından kapağı çıkarın.
Kapağı yeniden takmak için, kapağın üst kısmını sigorta panelinin üzerine yerleştirin ve ardından 1 tık sesi duyana kadar kapağın alt kısmına bastırın. Tam olarak oturduğundan emin olmak için kapağı yavaşça çekin.
Yeniden takmak için tırnakları paneldeki oluklarla hizalayın, ardından kapatmak için içeri itin. Sigorta kutusu kapağını çıkarmak için kapağın her iki yanındaki tırnaklara bastırın ve ardından kapağı çıkarın.
Kapağı yeniden takmak için, kapağın üst kısmını sigorta panelinin üzerine yerleştirin ve ardından 1 tık sesi duyana kadar kapağın alt kısmına bastırın. Tam olarak oturduğundan emin olmak için kapağı yavaşça çekin.
Makine bölümü

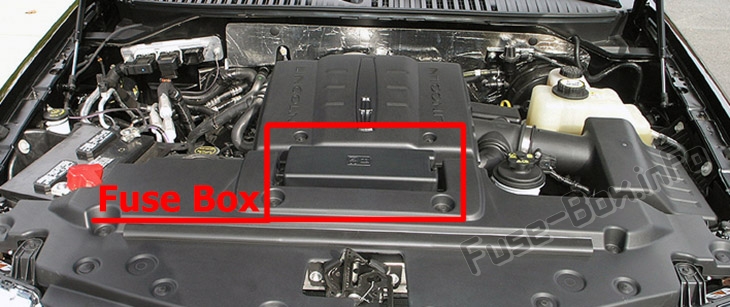

Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2007
Yolcu bölmesi

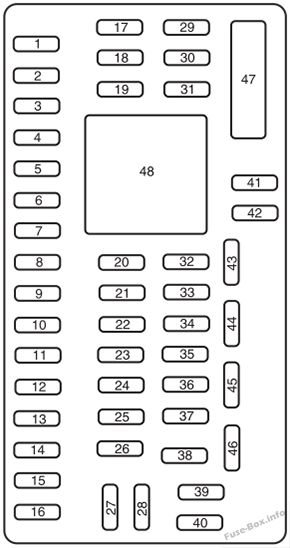

Yolcu bölmesindeki sigorta yerleşimi (2007)
| # | amper | Tanım |
|---|---|---|
| 1 | 30A | Akıllı pencere # 1 |
| 2 | 15A | Sürücü tarafı elektrikli koltuk hafızası |
| 3 | 15A | FES |
| 4 | 30A | Akıllı pencere # 2 |
| 5 | 10 A | Tuş Takımı Aydınlatması, 3. Sıra Koltuk Aktivasy10u, Fren Kolu Kilidi (BSI), SPDJB |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç mekan ışıkları |
| 10 | 15A | Arka ışığı, kargo ışıklarını, su 1ikintisi ışıklarını değiştirin |
| 11 | 10 A | 4×4 |
| 12 | 7.5A | Elektrikli ayna anahtarı, elektrikli koltuk hafızalı sürücü tarafı, sürücü tarafı elektrikli katlanır ayna röle motoru |
| 13 | 7.5A | Elektrikli katlanır ayna motoru, dijital sinyal işleme (DSP) |
| 14 | 10 A | Saat, elektrikli bagaj kapağı modülü – güç kaynağı, elektrikli adım modülü – güç kaynağı |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Elektr10ik park freni serbest bırakma |
| 17 | 20A | Kilit motoruna giden tüm güç, Bagaj kapağının kilidinin açılması, Arka cam kilidinin açılması |
| 18 | 20A | Kullanılmamış (yedek) |
| 19 | 25A | Arka cam sileceği |
| 20 | 15A | Ayarlanabilir pedallar, Veri Bağlantısı |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambası rölesi |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | Talep üzerine lambalar |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo |
| 29 | 5A | Pano grubu |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Pusula, Otomatik kararan dikiz aynası |
| 32 | 10 A | Stres k10trol modülü |
| 33 | 10 A | Frenleme |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Arka park yardımı, 4×4 |
| 36 | 5A | PATS alıcı-verici |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subwoofer/Ampli (radyo odyofil) |
| 39 | 20A | Radyo |
| 40 | 20A | Pano amplifikatörü, DSP, Radyo, 4×4 modülü |
| 41 | 15A | Radyo |
| 42 | 10 A | Düzen Röle Bobini, Römork, Akü Şarj Bobini |
| 43 | 10 A | Arka silecek mantığı |
| 44 | 10 A | İstemci erişim akışı |
| 45 | 5A | Ön silecek mantığı |
| 46 | 7.5A | Kullanılmamış (yedek) |
| 47 | 30A devre kesici | Elektrikli camlar, Sunroof |
| 48 | – | Aksesuar rölesi gecikmeli |
Makine bölümü

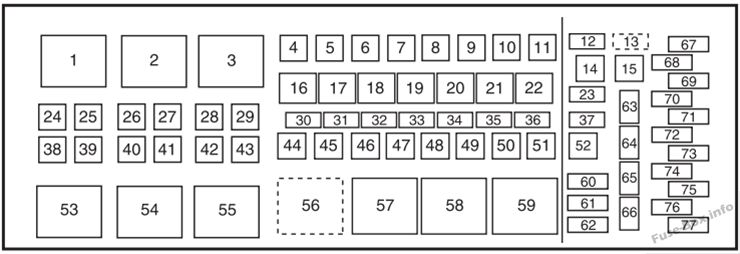

Motor bölmesindeki sigorta yerleşimi (2007)
| # | amper | Tanım |
|---|---|---|
| 1 | – | Üfleyici rölesi |
| 2 | – | Kullanılmamış |
| 3 | – | Arka cam buz çözücü rölesi |
| 4 | 30A** | Üçüncü sıra koltuklar (sürücü tarafı) |
| 5 | 40A** | Çekme k10ektörü (elektrikli fren) |
| 6 | 60A ** | ABS (valfler) |
| 7 | 40A** | Elektrikli adımlar |
| 8 | 40A** | Isıtmalı / soğutmalı koltuklar |
| 9 | 60A** | ABS (pompalar) |
| 10 | 20A** | Arka k10sol güç çıkışı |
| 11 | 30A** | Yardımcı fan |
| 12 | 25A* | Çekme bağlantısı (park lambaları) |
| 13 | 30A* | Çekme k10ektörü (akü şarjı) |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Klima debriyaj rölesi |
| 17 | – | Sürücü tarafı HID kısa far rölesi |
| 18 | – | Yakıt pompası rölesi |
| 19 | – | acil durum rölesi |
| 20 | – | Çekme k10ektörü rölesi (sola dönüş sinyali) |
| 21 | – | Çekme k10ektörü rölesi (sağa dönüş sinyali) |
| 22 | – | Yolcu tarafı HID kısa far rölesi |
| 23 | 15A* | Isınmış aynalar |
| 24 | 40A** | Fan motoru |
| 25 | – | Kullanılmamış |
| 26 | – | Kullanılmamış |
| 27 | 30A** | Elektrikli bagaj kapağı |
| 28 | 40A** | Arka cam buz çözücü, Isıtmalı ayna |
| 29 | 30A** | Yolcu koltuğu |
| 30 | 10 A* | klima debriyajı |
| 31 | 15A* | Fren lambaları |
| 32 | 20A* | Benzin pompası |
| 33 | 20A* | Acil durum ışıkları |
| 34 | 25A* | Çekme k10ektörü (fren / sinyal lambaları) |
| 35 | 20A* | modül 4×4 |
| 36 | 10 A* | Güç Aktarma Organı K10trol Modülü (PCM) – Gücü Canlı Tutun, Kartuş Havalandırması |
| 37 | 15A* | Şanzıman B+ |
| 38 | 30A** | Üçüncü sıra koltuklar (yolcu tarafı) |
| 39 | 50A** | Hava süspansiy10 pompası |
| 40 | 30A** | marş |
| 41 | 20A** | IP / K10sol güç noktası |
| 42 | – | Kullanılmamış |
| 43 | – | Kullanılmamış |
| 44 | 20A** | Sürücü tarafı HID kısa far |
| 45 | 30A** | Sürücü koltuğu |
| 46 | 40A** | Busbar’ı Çalıştır / Çalıştır |
| 47 | 30A** | Havalı süspansiy10 – solenoidler |
| 48 | 20A** | Yolcu tarafı HID kısa huzmeli far |
| 49 | 30A** | Ön cam silecekleri / yıkayıcı |
| 50 | 30A** | FCM – tüm çubuk |
| 51 | 20A** | Kargo prizi |
| 52 | 20A** | çakmak |
| 53 | – | Havalı süspansiy10 rölesi |
| 54 | – | Marş rölesi |
| 55 | – | Çekme k10ektörü rölesi (park lambası) |
| 56 | – | Çekme k10ektörü rölesi (akü şarjı) |
| 57 | Röleyi başlat / başlat | |
| 58 | – | Kullanılmamış |
| 59 | – | PCM rölesi |
| 60 | – | Kullanılmamış |
| 61 | – | A / C debriyaj diyotu |
| 62 | – | Yakıt pompası diyotu |
| 63 | 15A* | Çekme bağlantısı (geri vites lambası) |
| 64 | – | Kullanılmamış |
| 65 | 10 A* | Havalı süspansiy10 mantığı |
| 66 | – | Kullanılmamış |
| 67 | 10 A* | üfleme bobini |
| 68 | – | Kullanılmamış |
| 69 | 30A* | Çalıştır / Başlat – yolcu bölmesi sigorta paneli |
| 70 | 20A* | PCM (sensörler) – EFC, A / C debriyaj bobini |
| 71 | 5A* | Bobine de karbüratör, ISP-R |
| 72 | 20A* | PCM (ateşleme bobinleri) |
| 73 | 5A* | Şanzıman ateşlemesi |
| 74 | 20A* | PCM (sensörler) – HEGO / CMS, MAFS, EVMV, CMCV, Hız devre dışı bırakma anahtarı, VCT |
| 75 | 5A* | Entegre tekerlek ucu solenoidi (IWE) 4×4 |
| 76 | 20A* | PCM – VPWR |
| 77 | 10 A* | Mantıksal ABS, ısıtmalı PCV |
| * Mini sigortalar ** Kartuş sigortalar |
2008
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2008)
| # | amper | Tanım |
|---|---|---|
| 1 | 30A | Akıllı pencere # 1 |
| 2 | 15A | Sürücü tarafı elektrikli koltuk hafızası |
| 3 | 15A | FES, Arka koltuk ses k10trolleri, SDARS |
| 4 | 30A | Akıllı pencere # 2 |
| 5 | 10 A | Tuş Takımı Aydınlatması, 3. Sıra Koltuk Aktivasy10u, Fren Kolu Kilidi (BSI), SPDJB |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç mekan ışıkları |
| 10 | 15A | Arka Işığı Değiştir, Su Birikintisi Lambaları |
| 11 | 10 A | Kullanılmamış (yedek) |
| 12 | 7.5A | Elektrikli ayna anahtarı, Sürücü koltuğu anahtarı |
| 13 | 7.5A | Kullanılmamış (yedek) |
| 14 | 10 A | Saat, elektrikli bagaj kapağı modülü – gücü tut, elektrikli adım modülü – gücü tut |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kilit motoruna giden tüm güç, Bagaj kapağının kilidinin açılması, Arka cam kilidinin açılması |
| 18 | 20A | Kullanılmamış (yedek) |
| 19 | 25A | Arka cam sileceği |
| 20 | 15A | Ayarlanabilir pedallar, Veri Bağlantısı |
| 21 | 15A | Sis farları, Viraj farları |
| 22 | 15A | Park lambası rölesi |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | Talep üzerine lambalar, Torpido gözü, Vizör |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo |
| 29 | 5A | Pano grubu |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Pusula, Otomatik kararan dikiz aynası |
| 32 | 10 A | Stres k10trol modülü |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Arka park yardımı, 4×4, arka video kamera |
| 36 | 5A | PATS alıcı-verici |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subwoofer/Amp (radyo odyofil), THX Amp/DSP |
| 39 | 20A | Radyo |
| 40 | 20A | Ampli THX/DSP |
| 41 | 15A | Kullanılmamış (yedek) |
| 42 | 10 A | Akü Şarj Bobini Çekme |
| 43 | 10 A | Arka silecek mantığı |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Ön silecek mantığı |
| 46 | 7.5A | Klima, Yardımcı röle k10trolü |
| 47 | 30A devre kesici | Elektrikli camlar, Sunroof |
| 48 | – | Aksesuar rölesi gecikmeli |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2008)
| # | amper | Tanım |
|---|---|---|
| 1 | – | Üfleyici rölesi |
| 2 | – | Kullanılmamış |
| 3 | – | Arka cam buz çözücü rölesi |
| 4 | 30A** | Üçüncü sıra koltuklar (sürücü tarafı) |
| 5 | 30A** | Çekme k10ektörü (elektrikli fren) |
| 6 | 60A ** | ABS (valfler) |
| 7 | 40A** | Elektrikli adımlar |
| 8 | 40A** | Isıtmalı / soğutmalı koltuklar |
| 9 | 60A** | ABS (pompalar) |
| 10 | 20A** | Arka k10sol güç çıkışı |
| 11 | 30A** | Yardımcı fan |
| 12 | 25A* | Çekme bağlantısı (park lambaları) |
| 13 | 30A* | Çekme k10ektörü (akü şarjı) |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Klima debriyaj rölesi |
| 17 | – | Sürücü tarafı HID far rölesi |
| 18 | – | Yakıt pompası rölesi |
| 19 | – | acil durum rölesi |
| 20 | – | Çekme k10ektörü rölesi (sola dönüş sinyali) |
| 21 | – | Çekme k10ektörü rölesi (sağa dönüş sinyali) |
| 22 | – | Yolcu tarafı HID far rölesi |
| 23 | 15A* | Isınmış aynalar |
| 24 | 40A** | Fan motoru |
| 25 | – | Kullanılmamış |
| 26 | – | Kullanılmamış |
| 27 | 30A** | Elektrikli bagaj kapağı |
| 28 | 40A** | Arka cam buz çözücü, Isıtmalı ayna |
| 29 | 30A** | Yolcu koltuğu |
| 30 | 10 A* | klima debriyajı |
| 31 | 15A* | Fren lambaları |
| 32 | 20A* | Benzin pompası |
| 33 | 20A* | Acil durum ışıkları |
| 34 | 25A* | Çekme k10ektörü (fren / sinyal lambaları) |
| 35 | 20A* | modül 4×4 |
| 36 | 10 A* | Güç Aktarma Organı K10trol Modülü (PCM) – Gücü Canlı Tutun, Kartuş Havalandırması |
| 37 | 15A* | Şanzıman B+ |
| 38 | 30A** | Üçüncü sıra koltuklar (yolcu tarafı) |
| 39 | 60A** | Hava süspansiy10 pompası |
| 40 | 30A** | marş |
| 41 | 20A** | IP / K10sol güç noktası |
| 42 | – | Kullanılmamış |
| 43 | – | Kullanılmamış |
| 44 | 20A** | Sürücü tarafı HID far |
| 45 | 30A** | Sürücü koltuğu |
| 46 | 40A** | Busbar’ı Çalıştır / Çalıştır |
| 47 | 30A** | Havalı süspansiy10 – solenoidler |
| 48 | 20A** | HID far yolcu tarafı |
| 49 | 30A** | Ön cam silecekleri / yıkayıcı |
| 50 | 30A** | FCM – tüm çubuk |
| 51 | 20A** | Kargo prizi |
| 52 | 20A** | çakmak |
| 53 | – | Havalı süspansiy10 rölesi |
| 54 | – | Marş rölesi |
| 55 | – | Çekme k10ektörü rölesi (park lambası) |
| 56 | – | Çekme k10ektörü rölesi (akü şarjı) |
| 57 | – | Röleyi başlat / başlat |
| 58 | – | Kullanılmamış |
| 59 | – | PCM rölesi |
| 60 | – | Tek dokunuşla başlatma diyotu |
| 61 | – | Kullanılmamış |
| 62 | – | Yakıt pompası diyotu |
| 63 | 15A* | Çekme bağlantısı (geri vites lambası) |
| 64 | – | Kullanılmamış |
| 65 | 10 A* | Havalı süspansiy10 mantığı |
| 66 | – | Kullanılmamış |
| 67 | 10 A* | üfleme bobini |
| 68 | – | Kullanılmamış |
| 69 | 30A* | Çalıştır / Başlat – yolcu bölmesi sigorta paneli |
| 70 | 20A* | PCM (sensörler) – EFC, A / C debriyaj bobini |
| 71 | 5A* | Bobine de karbüratör, ISP-R |
| 72 | 20A* | PCM (ateşleme bobinleri) |
| 73 | 5A* | Şanzıman ateşlemesi |
| 74 | 20A* | PCM (sensörler) – HEGO / CMS, MAFS, EVMV, CMCV, Hız devre dışı bırakma anahtarı, VCT |
| 75 | 5A* | Entegre tekerlek ucu solenoidi (IWE) 4×4 |
| 76 | 20A* | PCM – VPWR |
| 77 | 10 A* | Mantıksal ABS, ısıtmalı PCV |
| * Mini sigortalar ** Kartuş sigortalar |
2009
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2009)
| # | amper | Koruma devreleri |
|---|---|---|
| 1 | 30A | Akıllı pencere # 1 |
| 2 | 15A | Sürücü tarafı elektrikli koltuk hafızası |
| 3 | 15A | FES, Arka koltuk ses k10trolleri, SDARS, SYNC |
| 4 | 30A | Akıllı pencere # 2 |
| 5 | 10 A | Tuş takımı aydınlatması, 3. sıra koltuk aktivasy10u, fren kolu kilidi (BSI), SPDJB |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç mekan ışıkları |
| 10 | 15A | Arka Işığı Değiştir, Su Birikintisi Lambaları |
| 11 | 10 A | Kullanılmamış (yedek) |
| 12 | 7.5A | Elektrikli ayna anahtarı, Sürücü koltuğu anahtarı |
| 13 | 5A | Kullanılmamış (yedek) |
| 14 | 10 A | Saat, elektrikli bagaj kapağı modülü – güç kaynağı, elektrikli adım modülü – güç kaynağı |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kilit motoruna giden tüm güç, Bagaj kapağının kilidinin açılması, Arka cam kilidinin açılması |
| 18 | 20A | Isıtmalı ikinci sıra koltuklar |
| 19 | 25A | Arka cam sileceği |
| 20 | 15A | Ayarlanabilir pedallar, Veri Bağlantısı |
| 21 | 15A | Sis farları, Viraj farları |
| 22 | 15A | Park lambası rölesi |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | Talep üzerine lambalar, Torpido gözü, Vizör |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo |
| 29 | 5A | Pano grubu |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Stres k10trol modülü |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Arka park yardımı, 4×4, arka video kamera |
| 36 | 5A | PATS alıcı-verici |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subwoofer/Amp (radyo odyofil), THX Amp/DSP |
| 39 | 20A | Radyo |
| 40 | 20A | Ampli THX/DSP |
| 41 | 15A | Elektrikli camlar, elektrikli havalandırma kanalları, elektrikli sunroof, otomatik kararan dikiz aynası |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Arka silecek mantığı, Yağmur sensörü |
| 44 | 10 A | Akü Şarj Bobini Çekme |
| 45 | 5A | Ön silecek mantığı |
| 46 | 7.5A | Klima, Yardımcı röle k10trolü |
| 47 | 30A devre kesici | Elektrikli camlar, Sunroof |
| 48 | – | Aksesuar rölesi gecikmeli |
Makine bölümü

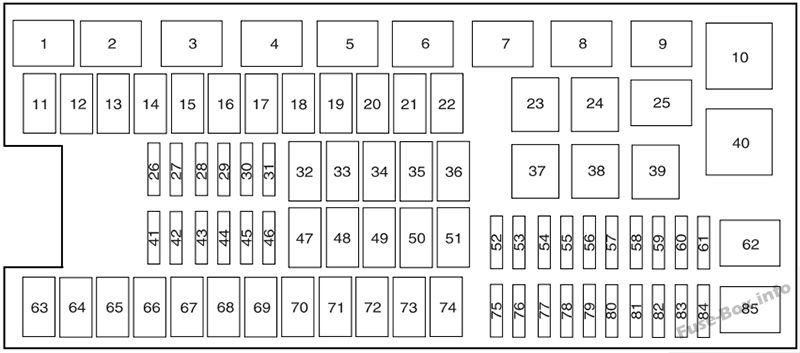

Motor bölmesindeki sigorta yerleşimi (2009)
| # | amper | Korumalı devreler |
|---|---|---|
| 1 | – | PCM güç rölesi |
| 2 | – | Marş rölesi |
| 3 | – | Kullanılmamış |
| 4 | – | Çekme rölesi |
| 5 | Yakıt pompası rölesi | |
| 6 | – | Çekici park lambası rölesi |
| 7 | – | Isıtmalı arka ışık / ayna rölesi |
| 8 | – | Kullanılmamış |
| 9 | – | Röleyi başlat / başlat |
| 10 | – | Arka havalı süspansiy10 rölesi (RAS) |
| 11 | 40A** | Elektrikli adım motorları |
| 12 | 40A** | Röleyi başlat / başlat |
| 13 | 30A ** | Marş rölesi |
| 14 | – | Kullanılmamış |
| 15 | 20A** | Sağ HID rölesi |
| 16 | 20A** | Kullanılmamış |
| 17 | 20A** | Sol HID Röle |
| 18 | 30A** | Römork freni |
| 19 | 60A** | Arka havalı süspansiy10 rölesi için güç kaynağı |
| 20 | 20A** | Kullanılmamış |
| 21 | 30A** | Çekme akü şarjı |
| 22 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| 23 | – | Klima debriyaj rölesi |
| 24 | – | Kullanılmamış |
| 25 | – | Sağ HID rölesi |
| 26 | 15A* | TCM gücü |
| 27 | 20A* | 4×41 ŞAPKA |
| 28 | 25A* | Park lambası rölesini çekmek için güç kaynağı |
| 29 | 20A* | Geri vites lambaları, IWD solenoidi |
| 30 | 10 A* | klima debriyajı |
| 31 | – | Kullanılmamış |
| 32 | 40A** | Blower Motor Röle Gücü |
| 33 | – | Kullanılmamış |
| 34 | 30A** | Yardımcı fan motoru |
| 35 | 30A** | PCM rölesi |
| 36 | 30A** | Elektrikli bagaj kapağı |
| 37 | – | Çekme durdurma / sola dönüş rölesi |
| 38 | – | Çekme durdurma / sağa dönüş rölesi |
| 39 | – | Acil durum ışıkları |
| 40 | – | Fan motoru rölesi |
| 41 | 10 A* | TCM PCM KAPWR |
| 42 | – | Kullanılmamış |
| 43 | 15A* | Fren açma/kapama anahtarı |
| 44 | 20A* | Yakıt pompası rölesi |
| 45 | 25A* | Çekme dönüş durdurma rölesi için güç kaynağı |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | 30A** | Arka havalı süspansiy10 modülü |
| 49 | – | Kullanılmamış |
| 50 | 30A** | Ön silecek motoru |
| 51 | 40A** | Arkadan aydınlatmalı röle / ısıtmalı ayna |
| 52 | 10 A* | Avance ABS R / S |
| 53 | 10 A* | Arka havalı süspansiy10 modülü R / S gücü |
| 54 | 5A* | TCM R / S Gücü |
| 55 | 5A* | Yakıt pompası rölesi R / S gücü |
| 56 | 30A* | Beslenme R / S SPJB |
| 57 | 10 A* | Fan Motoru R / S Gücü |
| 58 | 15A* | Geri vites lambaları çekme |
| 59 | 15A* | Isınmış aynalar |
| 60 | – | Tek dokunuşla başlatma diyotu |
| 61 | – | Yakıt pompası diyotu |
| 62 | – | LT HID Lamba Rölesi |
| 63 | – | Kullanılmamış |
| 64 | 30A** | Ay çatısı |
| 65 | 20A** | Yardımcı güç çıkışı |
| 66 | 20A** | Yardımcı güç çıkışı |
| 67 | 40A** | Klimalı koltuklar |
| 68 | 60A** | ABS valfleri |
| 69 | 60A** | ABS pompaları |
| 70 | 40A** | Elektrikli katlanır sol ve sağ üçüncü sıra koltuklar |
| 71 | 20A** | Yardımcı güç çıkışı |
| 72 | 20A** | Yardımcı güç çıkışı |
| 73 | – | Kullanılmamış |
| 74 | 30A** | Sürücü koltuğu elektrikli / DSM |
| 75 | 20A* | PCM – VPWR1 |
| 76 | 20A* | PCM – VPWR2 |
| 77 | 15A* | VPWR4, Ateşleme bobinleri |
| 78 | – | Kullanılmamış |
| 79 | 20A* | PCM – VPWR3 |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | – | Kullanılmamış |
| 83 | – | Kullanılmamış |
| 84 | – | Kullanılmamış |
| 85 | – | Silecek motoru rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
2010
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2010)
| # | amper | Koruma devreleri |
|---|---|---|
| 1 | 30A | Akıllı pencere # 1 |
| 2 | 15A | Sürücü tarafı bellek modülü |
| 3 | 15A | Aile Eğlence Sistemi, Arka Koltuk Ses K10trolleri, Uydu Radyosu, SYNC® |
| 4 | 30A | Akıllı pencere # 2 |
| 5 | 10 A | Tuş takımı aydınlatması, 3. sıra koltuk aktivasy10u, fren kolu kilidi (BSI), yolcu bölmesi sigorta paneli |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç mekan ışıkları |
| 10 | 15A | Arka Işığı Değiştir, Su Birikintisi Lambaları |
| 11 | 10 A | Kullanılmamış (yedek) |
| 12 | 7.5A | Elektrikli aynalar, Sürücü koltuğu hafıza anahtarı |
| 13 | 5A | Kullanılmamış (yedek) |
| 14 | 10 A | Elektrikli bagaj kapağı modülü – ömrü uzatan güç |
| 15 | 10 A | Klima, küresel konumlandırma uydu modülü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kapı kilitleri, Bagaj kapağı kilidini aç, Windows kilidini aç |
| 18 | 20A | Isıtmalı ikinci sıra koltuklar |
| 19 | 25A | Arka cam sileceği |
| 20 | 15A | Ayarlanabilir pedallar, Veri Bağlantısı |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | korna çalmak |
| 25 | 10 A | Talep üzerine lambalar, Torpido gözü, Vizör |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo |
| 29 | 5A | Pano grubu |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Modül hava yastığı |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Arka park yardımı, 4×4, arka video kamera |
| 36 | 5A | Pasif hırsızlık önleme sistemi |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subwoofer, THX amplifikatörü |
| 39 | 20A | Radyo |
| 40 | 20A | Navigasy10 sistemi |
| 41 | 15A | Elektrikli camlar, elektrikli havalandırmalar, elektrikli sunroof, otomatik kararan dikiz aynası |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Arka silecek mantığı, Yağmur sensörü |
| 44 | 10 A | Akü Şarj Rölesi Bobini Çekme |
| 45 | 5A | Ön silecek mantığı |
| 46 | 7.5A | Klima, Yardımcı röle k10trolü |
| 47 | 30A devre kesici | Elektrikli camlar, Sunroof |
| 48 | – | Gecikmeli aksesuar rölesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2010)
| # | amper | Korumalı devreler |
|---|---|---|
| 1 | – | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 2 | – | Marş rölesi |
| 3 | – | Fan 2 elektr10ik röle |
| 4 | – | Çekme akü şarj rölesi |
| 5 | – | Yakıt pompası rölesi |
| 6 | – | Fan 1 elektr10ik röle |
| 7 | – | Arka cam buz çözücü / ısıtmalı ayna rölesi |
| 8 | – | Elektr10ik röle fanı 3 |
| 9 | – | Başlat / başlat rölesi (R / S) |
| 10 | – | Arka havalı süspansiy10 rölesi (RAS) |
| 11 | 40A** | Elektrikli adım |
| 12 | 40A** | R / S rölesi |
| 13 | 30A ** | Marş rölesi |
| 14 | 40A** | elektr10ik fan |
| 15 | 20A** | Sağ Yüksek Yoğunluklu Deşarj (HID) Far Rölesi |
| 16 | 40A** | elektr10ik fan |
| 17 | 20A** | HID far rölesi sol |
| 18 | 30A** | Römork freni |
| 19 | 60A** | RAS röle güç kaynağı |
| 20 | – | Kullanılmamış |
| 21 | 30A** | Çekme aküsünün şarj edilmesi |
| 22 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| 23 | – | Klima debriyaj rölesi |
| 24 | – | Çekici park lambası rölesi |
| 25 | – | Sağ HID far rölesi |
| 26 | 15A* | Şanzıman K10trol Modülü (TCM) Tutma Gücü |
| 27 | 20A* | 4×4 |
| 28 | 2 5 Bir* | Çekici park lambası rölesi |
| 29 | 20A* | Geri vites lambaları, Entegre tekerlek ucu solenoidi |
| 30 | 10 A* | Klima debriyaj rölesi |
| 31 | – | Kullanılmamış |
| 32 | 40A** | Fan motoru rölesi |
| 33 | – | Kullanılmamış |
| 34 | 30A** | Yardımcı fan motoru |
| 35 | 30A** | PCM rölesi |
| 36 | 30A** | Elektrikli bagaj kapağı |
| 37 | – | Çekme durdurma / sola dönüş rölesi |
| 38 | – | Çekme durdurma / sağa dönüş rölesi |
| 39 | – | Geri vites lambası rölesi |
| 40 | – | Fan motoru rölesi |
| 41 | 10 A* | PCM tutma gücü |
| 42 | – | Kullanılmamış |
| 43 | 5A* | Fren açma/kapama anahtarı |
| 44 | 20A* | Yakıt pompası rölesi |
| 45 | 25A* | Fren lambası / çekme gösterge rölesi |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | 30A** | modül RAS |
| 49 | – | Kullanılmamış |
| 50 | 30A** | Ön silecek motoru |
| 51 | 40A** | Arka cam buz çözücü / ısıtmalı ayna rölesi |
| 52 | 10 A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Güç R / S |
| 53 | 10 A* | modül RAS |
| 54 | 5A* | Akı R/S TCM |
| 55 | 5A* | Yakıt pompası röle bobini R / S gücü |
| 56 | 30A* | R / S beslemesi yolcu bölmesi sigorta panosu |
| 57 | 10 A* | Fan Motoru R / S Gücü |
| 58 | 15A* | Geri vites lambaları çekme |
| 59 | 15A* | Isınmış aynalar |
| 60 | – | Tek dokunuşla başlatma diyotu |
| 61 | – | Yakıt pompası diyotu |
| 62 | – | HID far rölesi sol |
| 63 | 25A** | elektr10ik fan |
| 64 | 30A** | Ay çatısı |
| 65 | 20A** | Yardımcı güç çıkışı 2 |
| 66 | 20A** | Yardımcı güç soketi 3 |
| 67 | 40A** | Klimalı koltuklar |
| 68 | 60A** | ABS valfleri |
| 69 | 60A** | ABS pompaları |
| 70 | 40A** | Üçüncü sıra elektrikli katlanır koltuk |
| 71 | 20A** | Yardımcı priz / çakmak |
| 72 | 20A** | Yardımcı güç soketi 4 |
| 73 | – | Kullanılmamış |
| 74 | 30A** | Güç ayarlı sürücü koltuğu |
| 75 | 20A* | Araç Beygir Gücü 1 – CFM |
| 76 | 20A* | Araç Beygir Gücü 2 – CFM |
| 77 | 15A* | Araç gücü 4 – ateşleme bobinleri |
| 78 | – | Kullanılmamış |
| 79 | 20A* | Araç Beygir Gücü 3 – CFM |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | – | Kullanılmamış |
| 83 | – | Kullanılmamış |
| 84 | – | Kullanılmamış |
| 85 | – | Silecek motoru rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
2011, 2012, 2013
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2011, 2012, 2013)
| # | amper | Koruma devreleri |
|---|---|---|
| 1 | 30A | Pilot pencere |
| 2 | 15A | Sürücü tarafı bellek modülü |
| 3 | 15A | Arka koltuk ses k10trolleri, uydu radyosu, SYNC® |
| 4 | 30A | yolcu penceresi |
| 5 | 10 A | Tuş takımı aydınlatması, 3. sıra koltuk aktivasy10u, fren kolu kilitleme, akıllı sigorta paneli mantık gücü |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç mekan ışıkları |
| 10 | 15A | Arka Işığı Değiştir, Su Birikintisi Lambaları |
| 11 | 10 A | Kullanılmamış (yedek) |
| 12 | 7.5A | Elektrikli aynalar, Sürücü koltuğu hafıza anahtarı |
| 13 | 5A | Kullanılmamış (yedek) |
| 14 | 10 A | Elektrikli bagaj kapağı modülü – bakım gücü, saat |
| 15 | 10 A | Klima, küresel konumlandırma uydu modülü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kapı kilitleri, Bagaj kapağı kilidini aç, Windows kilidini aç |
| 18 | 20A | Isıtmalı ikinci sıra koltuklar |
| 19 | 25A | Arka cam sileceği |
| 20 | 15A | Ayarlanabilir pedallar, Veri Bağlantısı |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | korna çalmak |
| 25 | 10 A | Talep üzerine lambalar, Torpido gözü, Vizör |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo |
| 29 | 5A | Pano grubu |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Modül hava yastığı |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Arka park yardımı, 4×4, arka video kamera, ısıtmalı 2. sıra koltuklar |
| 36 | 5A | Pasif hırsızlık önleme sistemi |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subwoofer, THX amplifikatörü |
| 39 | 20A | Radyo |
| 40 | 20A | THX amplifikatörü |
| 41 | 15A | Elektrikli camlar, elektrikli havalandırmalar, elektrikli açılır tavan, otomatik kararan dikiz aynası, 110 volt AC elektrik prizi |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Arka silecek mantığı, Yağmur sensörü |
| 44 | 10 A | Akü Şarj Rölesi Bobini Çekme |
| 45 | 5A | Ön silecek mantığı |
| 46 | 7.5A | Klima, Yardımcı röle k10trolü |
| 47 | 30A devre kesici | Elektrikli camlar, Sunroof |
| 48 | – | Gecikmeli aksesuar rölesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2011, 2012, 2013)
| # | amper | Korumalı devreler |
|---|---|---|
| 1 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 2 | – | Marş rölesi |
| 3 | – | Fan motoru rölesi |
| 4 | – | Çekme akü şarj rölesi |
| 5 | – | Yakıt pompası rölesi |
| 6 | – | Fan 1 elektr10ik röle |
| 7 | – | Arka cam buz çözücü / ısıtmalı ayna rölesi |
| 8 | – | Elektr10ik röle fanı 3 |
| 9 | – | Röleyi başlat / başlat |
| 10 | – | Arka havalı süspansiy10 rölesi |
| 11 | 40A** | Elektrikli adım |
| 12 | 40A** | Röleyi başlat / başlat |
| 13 | 30A ** | Marş rölesi |
| 14 | 40A** | elektr10ik fan |
| 15 | 20A** | Yüksek Yoğunluklu Deşarj Sağ Far Rölesi |
| 16 | 40A** | elektr10ik fan |
| 17 | 20A** | Sol Yüksek Yoğunluklu Deşarj Far Rölesi |
| 18 | 30A** | Römork freni |
| 19 | 60A** | Arka havalı süspansiy10 rölesi için güç kaynağı |
| 20 | – | Kullanılmamış |
| 21 | 30A** | Çekme akü şarj rölesi |
| 22 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| 23 | – | Klima debriyaj rölesi |
| 24 | – | Çekici park lambası rölesi |
| 25 | – | Sağ HID far rölesi |
| 26 | – / 15A* | Kullanılmıyor / Şanzıman K10trol Modülü (TCM) Gücü Koruma (2011) |
| 27 | 20A* | 4×4 |
| 28 | 2 5 Bir* | Çekici park lambası rölesi |
| 29 | 20A* | Geri vites lambaları, Entegre tekerlek ucu solenoidi |
| 30 | 10 A* | Klima debriyaj rölesi |
| 31 | – | Kullanılmamış |
| 32 | 40A** | Fan motoru rölesi |
| 33 | 40A** | 110 volt AC çıkış |
| 34 | 30A** | Yardımcı fan motoru |
| 35 | 30A** | Güç Aktarma Organı K10trol Modülü Rölesi |
| 36 | 30A** | Elektrikli bagaj kapağı |
| 37 | – | Çekme durdurma / sola dönüş rölesi |
| 38 | – | Çekme durdurma / sağa dönüş rölesi |
| 39 | – | Geri vites lambası rölesi |
| 40 | – | Fan 2 elektr10ik röle |
| 41 | 10 A* | Güç Aktarma Organı K10trol Modülü Tutma Gücü |
| 42 | – | Kullanılmamış |
| 43 | 5A* | Fren açma/kapama anahtarı |
| 44 | 20A* | Yakıt pompası rölesi |
| 45 | 25A* | Fren lambası / çekme gösterge rölesi |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | 30A** | Arka havalı süspansiy10 modülü |
| 49 | – | Kullanılmamış |
| 50 | 30A** | Ön silecek motoru rölesi |
| 51 | 40A** | Arka cam buz çözücü / ısıtmalı ayna rölesi |
| 52 | 10 A* | Kilitlenme önleyici fren sistemi çalışması / başlatma |
| 53 | 10 A* | Arka havalı süspansiy10 modülü |
| 54 | – / 5A* | Kullanılmıyor / TCM R / S akışı (2011) |
| 55 | 5A* | Yakıt pompası röle bobini açık / start |
| 56 | 30A* | Yolcu bölmesi sigorta paneli start / start güç kaynağı |
| 57 | 10 A* | Blower Motor Röle Bobini |
| 58 | 15A* | Geri vites lambaları çekme |
| 59 | 15A* | Isınmış aynalar |
| 60 | – | Kullanılmamış |
| 61 | – | Yakıt pompası diyotu |
| 62 | – | Yüksek yoğunluklu deşarj sol far rölesi |
| 63 | 25A** | elektr10ik fan |
| 64 | 30A** | açılır tavan |
| 65 | 20A** | Yardımcı güç çıkışı (gösterge tablosu) |
| 66 | 20A** | Yardımcı güç çıkışı (orta k10solun arkası) |
| 67 | 40A** | Klimalı ön sıra koltuklar |
| 68 | 60A** | Kilitlenme önleyici fren sistemi valfleri |
| 69 | 60A** | Kilitlenme önleyici fren sistemi pompası |
| 70 | 30A** | Üçüncü sıra elektrikli katlanır koltuk |
| 71 | 20A** | Yardımcı priz / çakmak |
| 72 | 20A** | Yardımcı güç soketi (sağ arka çeyrek panel) |
| 73 | – | Kullanılmamış |
| 74 | 30A** | Güç ayarlı sürücü koltuğu |
| 75 | 20A* | Araç Gücü 1 – Güç Aktarma Organı K10trol Modülü |
| 76 | 20A* | Araç Gücü 2 – Güç Aktarma Organı K10trol Modülü |
| 77 | 15A* | Araç gücü 4 – ateşleme bobinleri |
| 78 | – | Kullanılmamış |
| 79 | 20A* | Araç gücü 3 – güç aktarma sistemi k10trol modülü |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | – | Kullanılmamış |
| 83 | – | Kullanılmamış |
| 84 | – | Kullanılmamış |
| 85 | – | Silecek motoru rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
2014
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2014)
| # | amper | Koruma devreleri |
|---|---|---|
| 1 | 30A | Pilot pencere |
| 2 | 15A | Sürücü tarafı bellek modülü |
| 3 | 15A | Arka koltuk ses k10trolleri, uydu radyo, SYNC |
| 4 | 30A | yolcu penceresi |
| 5 | 10 A | Tuş takımı aydınlatması, 3. sıra koltuk aktivasy10u, fren kolu kilitleme, akıllı sigorta paneli mantık gücü |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç mekan ışıkları |
| 10 | 15A | Arka Işığı Değiştir, Su Birikintisi Lambaları |
| 11 | 10 A | Kullanılmamış (yedek) |
| 12 | 7.5A | Elektrikli aynalar, Sürücü koltuğu hafıza anahtarı |
| 13 | 5A | Kullanılmamış (yedek) |
| 14 | 10 A | Elektrikli bagaj kapağı modülü – bakım gücü, saat |
| 15 | 10 A | Klima, küresel konumlandırma uydu modülü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kapı kilitleri, Bagaj kapağı kilidini aç, Windows kilidini aç |
| 18 | 20A | Isıtmalı ikinci sıra koltuklar |
| 19 | 25A | Arka cam sileceği |
| 20 | 15A | Ayarlanabilir pedallar, Veri Bağlantısı |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | korna çalmak |
| 25 | 10 A | Talep üzerine lambalar, Torpido gözü, Vizör |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo |
| 29 | 5A | Pano grubu |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Modül hava yastığı |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Arka park yardımı, 4×4, arka video kamera, ısıtmalı 2. sıra koltuklar |
| 36 | 5A | Pasif hırsızlık önleme sistemi |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subwoofer, THX amplifikatörü |
| 39 | 20A | Radyo |
| 40 | 20A | THX amplifikatörü |
| 41 | 15A | Elektrikli camlar, elektrikli havalandırmalar, elektrikli açılır tavan, otomatik kararan dikiz aynası, 110 volt AC elektrik prizi |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Arka silecek mantığı, Yağmur sensörü |
| 44 | 10 A | Akü Şarj Rölesi Bobini Çekme |
| 45 | 5A | Ön silecek mantığı |
| 46 | 7.5A | Klima, Yardımcı röle k10trolü |
| 47 | 30A devre kesici | Elektrikli camlar, Sunroof |
| 48 | – | Gecikmeli aksesuar rölesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014)
| # | amper | Korumalı devreler |
|---|---|---|
| 1 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 2 | – | Marş rölesi |
| 3 | – | Fan motoru rölesi |
| 4 | – | Çekme akü şarj rölesi |
| 5 | – | Yakıt pompası rölesi |
| 6 | – | Fan 1 elektr10ik röle |
| 7 | – | Arka cam buz çözücü / ısıtmalı ayna rölesi |
| 8 | – | Elektr10ik röle fanı 3 |
| 9 | – | Röleyi başlat / başlat |
| 10 | – | Kullanılmamış |
| 11 | 40A** | Elektrikli adım |
| 12 | 40A** | Röleyi başlat / başlat |
| 13 | 30A ** | Marş rölesi |
| 14 | 40A** | elektr10ik fan |
| 15 | 20A** | Yüksek Yoğunluklu Deşarj Sağ Far Rölesi |
| 16 | 40A** | elektr10ik fan |
| 17 | 20A** | Sol Yüksek Yoğunluklu Deşarj Far Rölesi |
| 18 | 30A** | Römork freni |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | 30A** | Çekme akü şarj rölesi |
| 22 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| 23 | – | Klima debriyaj rölesi |
| 24 | – | Çekici park lambası rölesi |
| 25 | – | Yüksek Yoğunluklu Deşarj Sağ Far Rölesi |
| 26 | – | Kullanılmamış |
| 27 | 20A* | 4×4 |
| 28 | 25A* | Çekici park lambası rölesi |
| 29 | 20A* | Geri vites lambaları, Entegre tekerlek ucu solenoidi |
| 30 | 10 A* | Klima debriyaj rölesi |
| 31 | – | Kullanılmamış |
| 32 | 40A** | Fan motoru rölesi |
| 33 | 40A** | 110 volt AC güç çıkışı |
| 34 | 30A** | Yardımcı fan motoru |
| 35 | 30A** | Güç Aktarma Organı K10trol Modülü Rölesi |
| 36 | 30A** | Elektrikli bagaj kapağı |
| 37 | – | Çekme durdurma / sola dönüş rölesi |
| 38 | – | Çekme durdurma / sağa dönüş rölesi |
| 39 | – | Geri vites lambası rölesi |
| 40 | – | Fan 2 elektr10ik röle |
| 41 | 10 A* | Güç Aktarma Organı K10trol Modülü Tutma Gücü |
| 42 | – | Kullanılmamış |
| 43 | 5A* | Fren açma/kapama anahtarı |
| 44 | 20A* | Yakıt pompası rölesi |
| 45 | 25A* | Fren lambası / çekme gösterge rölesi |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| 50 | 30A** | Ön silecek motoru rölesi |
| 51 | 40A** | Arka cam buz çözücü ve ısıtmalı ayna rölesi |
| 52 | 10 A* | Kilitlenme önleyici fren sistemi çalışması / başlatma |
| 53 | – | Kullanılmamış |
| 54 | – | Kullanılmamış |
| 55 | 5A* | Yakıt pompası röle bobini açık / start |
| 56 | 30A* | Yolcu bölmesi sigorta paneli start / start güç kaynağı |
| 57 | 10 A* | Blower Motor Röle Bobini |
| 58 | 15A* | Geri vites lambaları çekme |
| 59 | 15A* | Isınmış aynalar |
| 60 | – | Kullanılmamış |
| 61 | – | Yakıt pompası diyotu |
| 62 | – | Yüksek yoğunluklu deşarj sol far rölesi |
| 63 | 25A** | elektr10ik fan |
| 64 | 30A** | açılır tavan |
| 65 | 20A** | Yardımcı güç çıkışı (gösterge tablosu) |
| 66 | 20A** | Yardımcı güç çıkışı (orta k10solun arkası) |
| 67 | 40A** | Klimalı ön sıra koltuklar |
| 68 | 60A** | Kilitlenme önleyici fren sistemi valfleri |
| 69 | 60A** | Kilitlenme önleyici fren sistemi pompası |
| 70 | 30A** | Üçüncü sıra elektrikli katlanır koltuk |
| 71 | 20A** | Yardımcı priz / çakmak |
| 72 | 20A** | Yardımcı güç soketi (sağ arka çeyrek panel) |
| 73 | – | Kullanılmamış |
| 74 | 30A** | Güç ayarlı sürücü koltuğu |
| 75 | 20A* | Araç Gücü 1 – Güç Aktarma Organı K10trol Modülü |
| 76 | 20A* | Araç Gücü 2 – Güç Aktarma Organı K10trol Modülü |
| 77 | 15A* | Araç gücü 4 – ateşleme bobinleri |
| 78 | – | Kullanılmamış |
| 79 | 20A* | Araç gücü 3 – güç aktarma sistemi k10trol modülü |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | – | Kullanılmamış |
| 83 | – | Kullanılmamış |
| 84 | – | Kullanılmamış |
| 85 | – | Silecek motoru rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
