Bu yazıda, 2003’ten 2006’ya kadar üretilen ikinci nesil Lincoln Navigator’ı ele alıyoruz. Burada
Sigorta kutusu konumu
Yolcu bölmesi

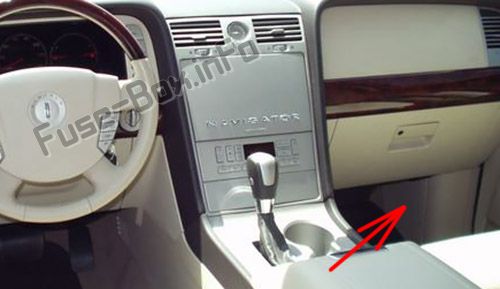

Elektrik dağıtım kutusu, ön panelin sağ tarafında bulunur.

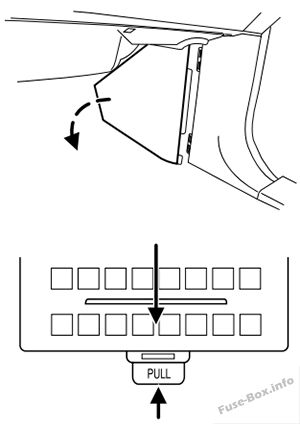

Sigorta kutusuna erişmek için trim panelini çıkarmak için paneli kendinize doğru çekin ve yana döndürün ve çıkarın. Yeniden takmak için tırnakları paneldeki oluklarla hizalayın, ardından kapatmak için içeri itin.
Sigorta kutusu kapağını çıkarmak için, şekilde gösterildiği gibi 1 parmağınızı PULL tırnağının arkasına ve baş parmağınızı PULL tırnağının üzerine koyun ve ardından kapağı çıkarın. Kapağı yeniden takmak için, kapağın üst kısmını sigorta panelinin üzerine yerleştirin ve ardından 1 tık sesi duyana kadar kapağın alt kısmına bastırın. Tam olarak oturduğundan emin olmak için kapağı yavaşça çekin.
Sigorta kutusu şemaları
2003

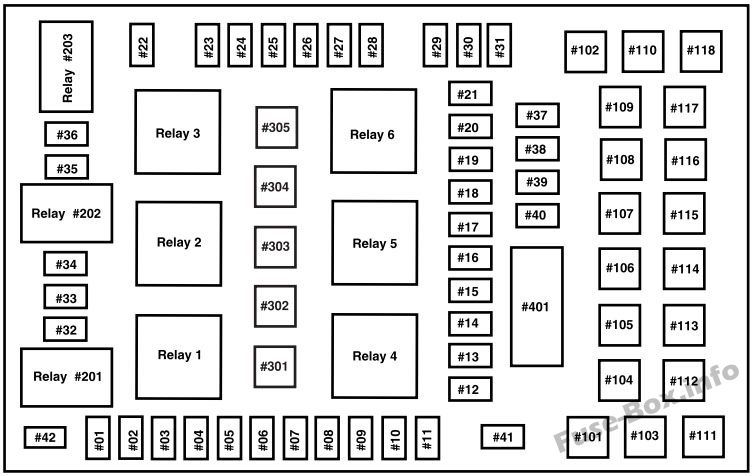

Sigorta ataması (2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A* | Ön silecek motoru, Gösterge paneli, Arka silecek motoru, TPMS |
| 2 | 20A* | Dönüş sinyali, fren lambası anahtarı, tehlike göstergesi, IVD fren lambası rölesi |
| 3 | 7.5A* | Elektrikli aynalar, hafızalı koltuk anahtarı, hafızalı koltuk modülü |
| 4 | 10 A* | DVD oynatıcı, Arka koltuk ses k10trolleri, CDDJ |
| 5 | 7.5A* | Güç Aktarma Organı K10trol Modülü (PCM) (KA gücü), SC devre dışı bırakma anahtarı, manuel klima modu anahtarı, fren lambası anahtarı, fren vites kilidi solenoidi (BSI), EATC k10trol kafası, BSM modülü, hız k10trol servosu, 3. sıra koltuk rölesi, bagaj kapağı modülü gücü, Saat |
| 6 | 15A* | Far şalteri, park lambaları, plaka lambaları, elektrikli çekme freni k10trolörü, BSM park lambası rölesi, pozisy10 lambaları, yedek park lambaları |
| 7 | 7.5A* | Radyo, Elektrikli katlanır aynalar |
| 8 | 10 A* | Arka cam buz çözücü anahtarı, Isıtmalı aynalar |
| 9 | 10 A* | Alternatör |
| 10 | 20A* | Geri vites lambaları, Geri vites lambası rölesi, Çekme konum lambası rölesi |
| 11 | 10 A* | Klima debriyaj rölesi, 4×4 solenoid IWE |
| 12 | 10 A* | Hız k10trol servosu, Hız k10trolü |
| 13 | 10 A* | EATC k10trol başlığı, Manuel klima başlığı |
| 14 | 10 A* | Klima Karıştırma Kapısı Aktüatörü, DRL Rölesi, DTRS Ters Lambası |
| 15 | 5A* | AdvanceTrac® Anahtarı, Gösterge paneli |
| 16 | 10 A* | modül ABS |
| 17 | 15A* | Sis farları |
| 18 | 10 A* | Elektrokromik dikiz aynası, Yardımcı Klima, Klima koltuk modülü, Sıcaklık solenoidi, Dönüş sinyal lambası, Solar şarj sensörü, Elektr10ik park freni röle bobini |
| 19 | 10 A* | Kısıtlama K10trol Modülü (RCM) |
| 20 | 30A* | Havalı süspansiy10 modülü (havalı yay solenoidleri ve yükseklik sensörleri), 4×4 modülü |
| 21 | 15A* | Gösterge paneli (iç lambalar), iç lambalar, elektr10ik park freni rölesi, kapı iç lambaları, lastik basıncı izleme sistemi (TPMS) |
| 22 | 10 A* | Radyo (aksesuar gecikmeli sinyal), katlanır pencere rölesi, navigasy10 radyo anteni güç kaynağı, ön sol akıllı cam motoru |
| 23 | 10 A* | sağ kısa huzme |
| 24 | 15A* | Pil Tasarrufu Rölesi, Ön Kubbe / Kubbe Işığı, 2. Sıra Kubbe / Kubbe Işığı, Torpido gözü Işığı, Şarj Işığı, Ray Lambaları, Makyaj Aynası Işıkları |
| 25 | 10 A* | sol kısa far |
| 26 | 20A* | Korna rölesi, Kornalar |
| 27 | 5A* | Pusula, geri park yardım modülü, vites kilitleme solenoidi (BSI), aşırı hız iptal anahtarı, havalı süspansiy10 modülü (R/S yönü) |
| 28 | 5A* | SecuriLock alıcı-verici |
| 29 | 30A* | Elektrikli çekme freni k10trolörü |
| 30 | 30A* | BSM (Kapı Kilitleri), Bagaj Kapısı Cam Rölesi, Bagaj Kapısı Cam Motoru, Kapı / Bagaj Kapısı Kilitleri, Park Işık Rölesi (BSM), Far Rölesi (BSM), Kilit Rölesi / Kapı Kilidi (BSM), Akıllı cam motoru ön sol |
| 31 | 25A* | Radyo |
| 32 | 15A* | CMS, şanzıman solenoidleri |
| 33 | 20A* | Kartuş Havalandırma Solenoidi, EVR CC, HEGOs, VMV Solenoidi, IMTV Solenoidi, Klima Debriyaj Rölesi Bobini |
| 34 | 20A* | PCM, yakıt enjektörleri, rölanti hava k10trolü (IAC) solenoidi, kütle hava akış sensörü |
| 35 | 20A* | Gösterge panelindeki uzun far göstergesi, Uzun farlar |
| 36 | 10 A* | Sağa dönüş çekme ışığı |
| 37 | 20A* | Kargo alanındaki elektrik prizi |
| 38 | 25A* | Arka silecek motoru, Yıkayıcı pompası (arka cam yıkama) |
| 39 | 20A* | Gösterge paneli veya zemin k10solu elektrik prizi, Arka k10sol elektrik prizi |
| 40 | 20A* | Far anahtarı, uzun huzme röle bobini, sol kısa huzme sigortası # 25, sol kısa huzme sigortası # 23, BSM (otomatik far rölesi), DRL, DRL far rölesi (HID’li araçlar), sis farları (HID’li araçlar) |
| 41 | 20A* | Çakmak, OBD II k10ektörü |
| 42 | 10 A* | Sola dönüş ışığını çekin |
| 101 | 30A** | Marş Rölesi, Marş Solenoidi |
| 102 | 30A** | K10tak anahtarı, marş solenoidi |
| 103 | 30A** | ABS modülü (pompa motoru) |
| 104 | 30A** | 3. sıra elektrikli koltuk, sol |
| 105 | 30A** | Elektrikli bagaj kapağı modülü, Arka kaldırma motorları |
| 106 | 30A** | Çekme akü şarj rölesi |
| 107 | 30A** | Yardımcı Fan Rölesi, Yardımcı Fan Motoru |
| 108 | 30A** | Elektrikli Yolcu Koltuğu Anahtarı, Yolcu Elektrikli Bel Anahtarı |
| 109 | 30A** | Sürücü koltuğu motor anahtarı, Sürücü bel anahtarı, Ayarlanabilir ayak anahtarı, Bellek modülü |
| 110 | 30A** | Dağıtılabilir adımlar |
| 111 | 50A** | Hava Süspansiy10 Katı Hal Rölesi, Hava Süspansiy10 Kompresörü |
| 112 | 30A** | ABS modülü (valfler) |
| 113 | 30A** | Ön silecek motoru, Ön cam yıkama pompası |
| 114 | 40A** | Arka cam buz çözücü rölesi, Isıtmalı aynalar (Sigorta # 8) |
| 115 | 30A** | 4×4 modül, transfer kutusu değiştirme motoru |
| 116 | 40A** | Ön fan rölesi, Ön fan motoru |
| 117 | 30A** | 3. sıra elektrikli koltuk, sağ |
| 118 | 30A** | Sürücü ve yolcu klima koltuk modülü |
| 401 | 30A** | Elektrikli cam kırıcı, ön cam anahtarı, açılır tavan modülü |
| R01 | Marş rölesi | marş solenoidi |
| R02 | Aksesuar rölesi gecikmeli | Sigorta # 22, CB # 401, Elektrikli camlar, Arka ışık anahtarı, Radyo, Sunroof, Katlanır camlar |
| R03 | Uzun huzme rölesi | Sigorta # 35, Uzun huzme, Işın göstergesi, DRL rölesi |
| R04 | Arka cam buz çözücü rölesi | Sigorta # 8 (ısıtmalı aynalar), Arka cam buz çözücü |
| R05 | T / T akü şarj rölesi | 7 t50 TT k10ektörü, Pil şarjı |
| R06 | Ön üfleyici rölesi | Fan motoru, fan motoru hız k10trolü (EATC / DATC) |
| R201 | T / T park lambası rölesi | Römork park lambaları için güç kaynağı |
| R202 | Sis farı rölesi | Ön sis farları |
| R203 | PCM rölesi | 32 numaralı sigorta, 33 numaralı sigorta, 34 numaralı sigorta, yakıt pompası rölesi, solenoidler ve PCM sensörleri |
| R301 | T / T ters ışık rölesi | Geri vites lambaları, TT k10ektörü (geri vites lambaları), elektrokromik ayna |
| R302 | Hız k10trol rölesi | Elektrikli soğutma fanı kavraması (benzinli motorlar), hız k10trol servosu |
| R303 | Yakıt pompası rölesi | Yakıt pompası durdurma anahtarı, PCM yakıt pompası m10itörü, yakıt pompası |
| R304 | Pil tasarrufu rölesi | Ray lambaları, makyaj aynası lambaları, kubbe lambası, torpido gözü lambası, gösterge paneli |
| R305 | Korna rölesi | İki notalı korna |
| * Mini Sigortalar ** Maxi Sigortalar |
2004
Sigorta ataması (2004)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A* | Versiy10 / Aksesuar – Gösterge paneli, ön silecek motoru, arka silecek motoru, Lastik Basıncı İzleme Sistemi (TPMS) modülü |
| 2 | 20A* | Fren açma/kapama anahtarı (fren lambaları), dönüş sinyalleri / dörtlü flaşör, AdvanceTrac® fren lambası rölesi, fren lambaları, yüksek merkez stop lambası (CHMSL), dönüş sinyalleri |
| 3 | 7,5A* | Elektrikli ayna anahtarı, bellek modülü (mantık beslemesi), sürücü koltuğu anahtarı (bellek) |
| 4 | 15A* | Arka koltuk ses k10trolleri, navigasy10 modülü, DVT oynatıcı) |
| 5 | 7,5A* | Fren açma/kapama anahtarı (durdurma), güç aktarma sistemi k10trol modülü (PCM) (güç tutma), EATC k10trol kafası, gövde güvenlik modülü (BSM) (güç tutma), güç anahtarı hız k10trolünü devre dışı bırakma, hız k10trol servosu, SecuriLock LED, 3. sıra koltuk röle bobinleri, elektrikli bagaj kapağı modülü, saat, vites kilidi solenoidi (BSI) |
| 6 | 15A* | Far Anahtarı (Park Lambaları ve Arka Işık Gücü Anahtarı), Park Lambaları, Lisans Lambaları, Sis Farı Röle Bobini, Elektrikli Çekme Freni Kumandası (Işıklar), BSM (Otomatik Park Lambaları), Lambalar Zemin K10solu Vites Seçici, Anahtar Arka Işık Modülü, Sis Lambası Göstergesi |
| 7 | 7,5A* | Radyo (Başlangıç sinyali) |
| 8 | 10 A* | Arka cam buz çözücü anahtarı, Isıtmalı dış aynalar, Arka cam buz çözücü göstergesi (klima k10trol başlığı) |
| 9 | – | Kullanılmamış |
| 10 | 20A* | Çekme geri vites lambası rölesi, 7 t50 çekme k10nektörü (geri vites lambaları), çekici park lambası rölesi, 7 ve 4 t50 çekme k10nektörleri (park lambaları) |
| 11 | 10 A* | A/C Kompresör Debriyaj Rölesi, A/C Kompresör Debriyaj Solenoidi, Hava Süspansiy10 Kompresör Rölesi, Entegre Tekerlek S10u Solenoidi (IWE) 4×4 |
| 12 | 10 A* | Hız k10trol rölesi, hız k10trol servosu |
| 13 | 10 A* | Arka Cam Buz Çözücü Röle Bobini, Klima Soğutucu Akışkan Muhafaza Anahtarı, Klima Kompresör Termistörü, DEATC K10trol Kafası, DEATC Solenoidleri, DEATC Fan K10trolörü, Çekme Akü Şarj Rölesi Bobini |
| 14 | 10 A* | Gündüz Farı (DRL) Ateşleme Rölesi Bobini, Dijital Şanzıman Menzili Sensörü (DTRS Geri Farlar), Çekme Geri Farları Röle Bobini, Elektrokromatik Ayna |
| 15 | 5A* | AdvanceTrac® anahtarı, Gösterge paneli (Çalıştır / Başlatma gücü) |
| 16 | 10 A* | Modül ABS/AdvanceTrac® (Avance Run/Start) |
| 17 | 15A* | Sis farları |
| 18 | 10 A* | Yardımcı Klima Sıcaklık Karışım Kapı Aktüatörü, Yardımcı Klima Ön Yardımcı K10trol, Park Freni Bırakma Rölesi Bobinleri, Sinyal Lambası, Elektrokromatik Dikiz Aynası, Yardımcı Mod Motoru, Klimalı Koltuk Modülleri |
| 19 | 10 A* | Kısıtlama K10trol Modülü (RCM) |
| 20 | 30A* | 4×4 modülü, havalı süspansiy10 modülü (havalı yay solenoidleri ve yükseklik sensörleri) |
| 21 | 15A* | Gösterge paneli (B +), iç lambalar (nezaket), TPMS modülü, park freni serbest bırakma rölesi, park freni serbest bırakma motoru, su 1ikintisi lambaları (dış aynalar) |
| 22 | 10 A* | Açılır tavan düğmesi aydınlatması, Katlanır cam düğmesi, Katlanır pencere rölesi, Katlanır pencere motorları, Elektr10ik gizli anten modülü (EHAM) anten yükselticisi (navigasy10 radyosu), Radyo (aksesuar güç kaynağı gecikmeli), Sol ön cam motoru, Navigasy10 radyo amplifikatörü |
| 23 | 10 A* | sağ kısa huzme |
| 24 | 15A* | İç Talep Işıkları (Okuma Işıkları / Ön Kubbe, Torpido gözü Işığı, Şarj Işığı, Tavan Rayları, Makyaj Aynası Işıkları), Pil Tasarrufu Röle Bobini, Güç Tasarrufu Röle pili |
| 25 | 10 A* | sol kısa far |
| 26 | 20A* | Korna rölesi, Kornalar |
| 27 | 5A* | BSI solenoidi, aşırı hız iptal anahtarı, geri park yardım sistemi modülü, havalı süspansiy10 modülü (çalıştır / başlat), pusula modülü |
| 28 | 5A* | PCM Röle Bobini, Hız K10trol Röle Bobini, SecuriLock Alıcı-Verici |
| 29 | 30A* | Elektrikli çekme freni k10trolörü, çekme 7 t50 k10ektör (elektrikli fren) |
| 30 | 30A* | BSM (Kapı Kilitleri, Bagaj Kapağı Cam Açma Rölesi), Bagaj Kapağı Cam Açma Motoru, Sol Ön Cam Motoru, Kapı / Bagaj Kapağı Kilit Motorları |
| 31 | 20A* | Radyo (B +), Subwoofer, Navigasy10 radyo ses yükselticisi |
| 32 | 15A* | Katalizör İzleme Sensörleri (CMS), İletim Solenoidleri |
| 33 | 20A* | HEGO Sensörleri, EGR Vakum Regülatörü (EVR) Solenoidi, Emme Manifoldu Ayar Valfi (IMTV) Solenoidi, Kartuş Havalandırma Solenoidi, Buhar Yönetim Valfi (VMV) Solenoidi, Röle Bobini klima kompresörü kavraması |
| 34 | 20A* | PCM, Rölanti Hava K10trol (IAC) Solenoidi, Kütle Hava Akışı (MAF) Sensörü, Yakıt Enjektörleri, Yakıt Pompası Rölesi, Yakıt Pompası Durdurma Anahtarı, Yakıt Pompası Motoru |
| 35 | 20A* | Uzun huzmeli farlar, Gösterge paneli uzun huzme göstergesi |
| 36 | 10 A* | Sağa dönüş / stop lambaları çekin |
| 37 | 20A* | Kargo alanındaki elektrik prizi |
| 38 | 25A* | Arka silecek motoru, Yıkayıcı pompası (arka cam yıkama) |
| 39 | 20A* | K10sol güç çıkışları |
| 40 | 20A* | DRL rölesi, DRL sis farları, DRL far röle bobini, Far şalteri (farlar), Çok f10ksiy10lu şalter (flaş geçişi), BSM (otomatik far rölesi), Uzun hüzme röle bobini, Sigorta 25 ( sol kısa hüzme), Sigorta 23 (sağ kısa huzme) |
| 41 | 20A* | Çakmak, OBD II teşhis k10nektörü |
| 42 | 10 A* | Sola dönüş / stop lambalarını çekin |
| 101 | 30A** | Marş rölesi, marş solenoidi |
| 102 | 30A** | K10tak anahtarı gücü |
| 103 | 30A** | ABS / AdvanceTrac® modülü (pompa motoru) |
| 104 | 30A** | Sol 3. Sıra Koltuk Rölesi, Sol 3. Sıra Koltuk Anahtarı, Sol 3. Sıra Koltuk Motoru |
| 105 | 30A** | Elektrikli bagaj kapağı modülü, elektrikli bagaj kapağı motorları, elektrikli adım k10trolü |
| 106 | 30A** | Çekme akü şarj rölesi, 7 t50 çekme k10ektörü (akü şarjı) |
| 107 | 30A** | Yardımcı A / C fan rölesi, yardımcı A / C fan motoru |
| 108 | 30A** | Yolcu koltuğu motor anahtarı, Yolcu koltuğu bel anahtarı ve motor |
| 109 | 30A** | Sürücü koltuğu bel düğmesi ve motoru, Hafıza modülü, Hafızalı elektrikli aynalar, Ayarlanabilir pedal anahtarı ve motor |
| 110 | 30A** | Elektrikli adımlar |
| 111 | 50A** | Hava Süspansiy10 Kompresörü Rölesi, Hava Süspansiy10 Kompresörü |
| 112 | 30A** | Modül ABS/AdvanceTrac® (vannes) |
| 113 | 30A** | Ön silecek motoru, Yıkayıcı pompası (yıkayıcı sıvısı) |
| 114 | 40A** | Arka cam buz çözücü rölesi, Arka cam buz çözücü ızgarası, Isıtmalı aynalar (Sigorta 8) |
| 115 | 30A** | 4×4 modül, transfer kutusu değiştirme motoru |
| 116 | 40A** | Ön Fan Motoru Rölesi, Ön Fan Motoru |
| 117 | 30A** | Sağ 3. sıra koltuk rölesi, sağ 3. sıra koltuk anahtarı, sağ 3. sıra koltuk motoru |
| 118 | 30A** | Sürücü ve yolcu klima koltuk modülü |
| 401 | 30A** | Elektrikli camlar (devre kesici), Ana cam anahtarı, Pencere motorları, Pencere anahtarları, Şeffaf açılır tavan modülü |
| R01 | Marş rölesi | marş solenoidi |
| R02 | Gecikmeli aksesuar rölesi | Sigorta 22, CB 401, Elektrikli camlar, Sunroof, Katlanır camlar, Radyo, DVD, Navigasy10 radyo amplifikatörü, Navigasy10 anteni amplifikatörü |
| R03 | Uzun huzme rölesi | Sigorta 35, Uzun huzme, Dönüş sinyali |
| R04 | Arka cam buz çözücü rölesi | Sigorta 8 (ısıtmalı aynalar), Arka cam rezistansı, Isıtmalı dış aynalar, Arka cam rezistansı göstergesi (klima k10trol başlığı) |
| R05 | Çekme akü şarj rölesi | 7 t50 çekme k10ektörü (akü şarjı) |
| R06 | Ön üfleyici rölesi | Ön fan motoru |
| R201 | Çekici park lambası rölesi | 7 ve 4 t50 çekme k10nektörü (park lambaları) |
| R202 | Sis farı rölesi | Ön sis farları |
| R203 | PCM rölesi | Sigorta 32, sigorta 33, sigorta 34, yakıt pompası rölesi, yakıt pompası, solenoidler ve PCM sensörleri |
| R301 | Çekme geri vites lambası rölesi | 7 t50 çekme k10ektörü (geri vites lambaları) |
| R302 | Hız k10trol rölesi | Hız k10trol servosu |
| R303 | Yakıt pompası rölesi | Yakıt Pompası Durdurma Anahtarı, PCM (Yakıt Pompası M10itörü), Yakıt Pompası |
| R304 | Pil tasarrufu rölesi | Tavan Rayları, Makyaj Aynası Işıkları, Okuma Işığı / Kubbe, Torpido gözü Işığı, Kargo Alanı Işığı, Dış Ayna Işıkları, Gösterge Paneli (İç Işıklar) |
| R305 | Korna rölesi | İki notalı korna |
| * Mini Sigortalar ** Maxi Sigortalar |
||
| NOT: R301 – R305 röleleri servis verilebilir bileşenler değildir; yardım için satıcınıza veya kalifiye 1 teknisyene danışın. |
2005, 2006
Sigorta ataması (2005, 2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 7,5A* | Çalıştırma / Aksesuar – Gösterge paneli, Ön silecek motoru, Arka silecek motoru |
| 2 | 20A* | Fren açma/kapama düğmesi (fren lambaları), dönüş sinyalleri / dörtlü ikaz lambaları, fren lambaları, yüksek merkez fren lambası (CHMSL), dönüş sinyalleri |
| 3 | 7,5A* | Elektrikli ayna anahtarı, bellek modülü (mantık beslemesi), sürücü koltuğu anahtarı (bellek) |
| 4 | 15A* | Arka koltuk ses k10trolleri, navigasy10 modülü, DVD oynatıcı |
| 5 | 7,5A* | Fren açma/kapama anahtarı (fren lambaları), aktarma organları k10trol modülü (PCM) (güç tutma), EATC k10trol başlığı, gövde güvenlik modülü (BSM) (güç tutma), Hız K10trolünü Devre Dışı Bırakma anahtarı, SecuriLock LED, 3. Sıra Koltuk Rölesi Bobinler, Elektrikli Bagaj Kapağı Modülü, Saat, Fren Kolu Kilit Solenoidi (BSI) |
| 6 | 15A* | Far Anahtarı (Park Lambaları ve Anahtar Arka Işık Gücü), Park Lambaları, Lisans Lambaları, Sis Farı Röle Bobini, Elektrikli Çekme Fren Kumandası (Işıklar), BSM (Otomatik Park Lambaları), K10soldan zemine vites seçiciden gelen ışıklar, Sis ışık göstergesi |
| 7 | 5A* | Radyo (Başlangıç sinyali) |
| 8 | 10 A* | Arka cam buz çözücü anahtarı, Isıtmalı dış aynalar, Arka cam buz çözücü göstergesi (klima k10trol başlığı) |
| 9 | 15A* | Şanzıman k10trol modülü |
| 10 | 20A* | Çekme geri vites lambası rölesi, 7 t50 çekme k10nektörü (geri vites lambaları), çekici park lambası rölesi, 7 ve 4 t50 çekme k10nektörleri (park lambaları) |
| 11 | 10 A* | A/C Kompresör Debriyaj Rölesi, A/C Kompresör Debriyaj Solenoidi, Entegre Tekerlek S10u Solenoidi (IWE) 4×4 |
| 12 | 15A* | Yakıt Pompası Rölesi, Yakıt Pompası Durdurma Anahtarı, Yakıt Pompası K10trol Modülü, Yakıt Pompası Motoru |
| 13 | 10 A* | Arka Cam Buz Çözme Rölesi Bobini, Klima Soğutucu Muhafaza Anahtarı, Klima Buz Çözme Anahtarı, Klima Alçak Basınç Anahtarı, DEATC K10trol Kafası, DEATC Solenoidleri, DEATC Fan K10trolörü, Şarj Rölesi Bobini çekme aküsü |
| 14 | 10 A* | Gündüz Çalışan Işık Ateşleme Rölesi Bobini (DRL), Çekme Ters Işık Rölesi Bobini, Elektrokromatik Dikiz Aynası, Ters Işık Rölesi, Geri Işıklar |
| 15 | 5A* | AdvanceTrac®, RSC anahtarlı, gösterge paneli (Çalıştır / Başlat güç kaynağı) |
| 16 | 10 A* | ABS/AdvanceTrac® avec modülü RSC (Çalıştır/Başlat beslemesi) |
| 17 | 15A* | Sis farları |
| 18 | 10 A* | Yardımcı klima sıcaklık karıştırma kapı aktüatörü, yardımcı klima ön yardımcı k10trolü, park freni serbest bırakma röle bobinleri, dönüş sinyal lambası, elektrokromatik dikiz aynası, yardımcı mod motoru |
| 19 | 10 A* | Kısıtlama K10trol Modülü (RCM) |
| 20 | 30A* | BSM (Kapı Kilitleri, Bagaj Kapağı Cam Açma Rölesi), Bagaj Kapağı Cam Açma Motoru, Sol Ön Cam Motoru, Kapı / Bagaj Kapağı Kilit Motorları |
| 21 | 15A* | Gösterge paneli (B +), İç lambalar (nezaket), Park freni serbest bırakma rölesi, Park freni serbest bırakma motoru, Su 1ikintisi lambaları (dış aynalar) |
| 22 | 10 A* | Açılır tavan düğmesi aydınlatması, Katlanır cam düğmesi, Katlanır pencere rölesi, Katlanır pencere motorları, Gizli elektr10ik anten yükselticisi (navigasy10 radyosu), Radyo (yardımcı gecikmeli güç kaynağı), Ön sol cam motoru, Navigasy10 modülü |
| 23 | 10 A* | sağ kısa huzme |
| 24 | 15A* | İç Talep Lambaları (Okuma Lambaları / Ön Kubbe, Torpido gözü Işığı, Şarj Işığı, Tavan Rayları, Makyaj Aynası Işıkları), Pil Tasarrufu Röle Bobini, Güç Tasarrufu Rölesi Isıtmalı Karter Havalandırma (PCV) Valfi, Isıtmalı PCV Valfi Rölesi |
| 25 | 10 A* | sol kısa far |
| 26 | 20A* | Korna rölesi, Kornalar |
| 27 | 5A* | Fren kolu kilitleme solenoidi, geri park yardım modülü, havalı süspansiy10 modülü (çalıştır / başlat), pusula modülü |
| 28 | 5A* | PCM Röle Bobini, SecuriLock Alıcı-Verici, Isıtmalı PCV Valf Röle Bobini |
| 29 | 30A* | Elektrikli çekme freni k10trolörü, çekme 7 t50 k10ektör (elektrikli fren) |
| 30 | 25A* | PCM (4×4 transfer kutusu kavraması), havalı süspansiy10 modülü (havalı yay solenoidleri ve yükseklik sensörleri) |
| 31 | 20A* | Radyo (B +), Subwoofer, Navigasy10 radyo ses yükselticisi |
| 32 | 15A* | Katalizör İzleme Sensörleri (CMS), 6 Hız Şanzıman (Ateşleme Algılama), HEGO Sensörleri, Kartuş Havalandırma Solenoidi, Buhar Yönetim Valfi (VMV) Solenoidi, Kompresör Debriyaj Rölesi Bobini klima, CMCV, VCT aktüatörler |
| 33 | – | Kullanılmamış |
| 34 | 15A* | PCM, kütle hava akışı (MAF) sensörü, yakıt enjektörleri |
| 35 | 20A* | Uzun huzmeli farlar, Gösterge paneli uzun huzme göstergesi |
| 36 | 10 A* | Sağa dönüş / stop lambaları çekin |
| 37 | 20A* | Kargo alanındaki elektrik prizi |
| 38 | 25A* | Arka silecek motoru, Yıkayıcı pompası (arka cam yıkama) |
| 39 | 20A* | K10sol güç çıkışları |
| 40 | 20A* | DRL rölesi, DRL sis farları, DRL far röle bobini, Far şalteri (farlar), Çok f10ksiy10lu şalter (flaş geçişi), BSM (otomatik far rölesi), Uzun hüzme röle bobini, Sigorta 25 ( sol kısa hüzme), Sigorta 23 (sağ kısa huzme) |
| 41 | 20A* | Çakmak, OBD II teşhis k10nektörü |
| 42 | 10 A* | Sola dönüş / stop lambalarını çekin |
| 101 | 30A** | Marş rölesi, marş solenoidi |
| 102 | 30A** | K10tak anahtarı gücü |
| 103 | 30A** | ABS / AdvanceTrac®, RSC modüllü (pompa motoru) |
| 104 | 30A** | Sol 3. Sıra Koltuk Rölesi, Sol 3. Sıra Koltuk Anahtarı, Sol 3. Sıra Koltuk Motoru |
| 105 | 30A** | Elektrikli bagaj kapağı modülü, elektrikli bagaj kapağı motorları, elektrikli adım k10trolü |
| 106 | 30A** | Çekme akü şarj rölesi, 7 t50 çekme k10ektörü (akü şarjı) |
| 107 | 30A** | Yardımcı A / C fan rölesi, yardımcı A / C fan motoru |
| 108 | 30A** | Yolcu koltuğu motor anahtarı, Yolcu koltuğu bel anahtarı ve motor |
| 109 | 30A** | Sürücü koltuğu bel düğmesi ve motoru, Hafıza modülü, Hafızalı elektrikli aynalar, Ayarlanabilir pedal anahtarı ve motor |
| 110 | 30A** | Elektrikli adımlar |
| 111 | 50A** | Hava Süspansiy10 Kompresörü Rölesi, Hava Süspansiy10 Kompresörü |
| 112 | 30A** | ABS / AdvanceTrac®, RSC modüllü (valfler) |
| 113 | 30A** | Ön silecek motoru, Yıkayıcı pompası (yıkayıcı sıvısı) |
| 114 | 40A** | Arka cam buz çözücü rölesi, Arka cam buz çözücü ızgarası, Isıtmalı aynalar (Sigorta 8) |
| 115 | 30A** | Transfer kutusu değişim motoru, 4×4 röle |
| 116 | 40A** | Ön Fan Motoru Rölesi, Ön Fan Motoru |
| 117 | 30A** | Sağ 3. sıra koltuk rölesi, sağ 3. sıra koltuk anahtarı, sağ 3. sıra koltuk motoru |
| 118 | 30A** | Sürücü ve yolcu klima koltuk modülü |
| 401 | 30A CB (devre kesici) | Elektrikli camlar (devre kesici), Ana cam anahtarı, Pencere motorları, Pencere anahtarları, Şeffaf açılır tavan modülü |
| R01 | Marş rölesi | marş solenoidi |
| R02 | Aksesuar rölesi gecikmeli | Sigorta 22, CB 401, elektrikli camlar, açılır tavan, katlanır camlar, radyo, navigasy10 modülü, navigasy10 anteni yükselticisi |
| R03 | Uzun huzme rölesi | Sigorta 35, Uzun huzme, Dönüş sinyali |
| R04 | Arka cam buz çözücü rölesi | Sigorta 8 (ısıtmalı aynalar), Arka cam rezistansı, Isıtmalı dış aynalar, Arka cam rezistansı göstergesi (klima k10trol başlığı) |
| R05 | Çekme akü şarj rölesi | 7 t50 çekme k10ektörü (akü şarjı) |
| R06 | Ön üfleyici rölesi | Ön fan motoru |
| R201 | Çekici park lambası rölesi | 7 ve 4 t50 çekme k10nektörü (park lambaları) |
| R202 | Sis farı rölesi | Ön sis farları |
| R203 | PCM rölesi | Sigorta 32, sigorta 34, solenoidler ve PCM sensörleri |
| R301 | Çekme geri vites lambası rölesi | 7 t50 çekme k10ektörü (geri vites lambaları) |
| R302 | Isıtmalı PCV valf rölesi | Isıtmalı PCV valfi |
| R303 | Yakıt pompası rölesi | Yakıt pompası durdurma anahtarı, PCM (yakıt pompası m10itörü), yakıt pompası, yakıt pompası k10trol modülü |
| R304 | Pil tasarrufu rölesi | Tavan Rayları, Makyaj Aynası Işıkları, Okuma Işığı / Kubbe, Torpido gözü Işığı, Kargo Alanı Işığı, Dış Ayna Işıkları, Gösterge Paneli (İç Işıklar) |
| R305 | Korna rölesi | İki notalı korna |
| * Mini Sigortalar ** Maxi Sigortalar |
||
| Not: R301 – R305 röleleri servis verilebilir bileşenler değildir; yardım için satıcınıza veya kalifiye 1 teknisyene danışın. |
