Bu yazıda, 1998’den 2002’ye kadar üretilen ilk nesil Lincoln Navigator’ı ele alıyoruz. Burada
İçindekiler
1998:
Sigorta kutusu konumu
Yolcu bölmesi

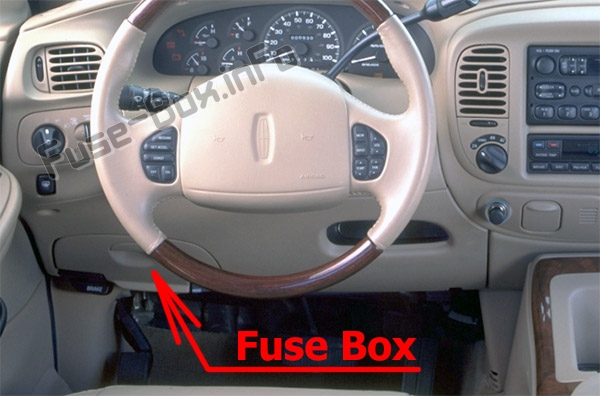

Sigorta paneli, kapağın arkasında direksiy10 simidinin altında ve solunda bulunur.
Makine bölümü

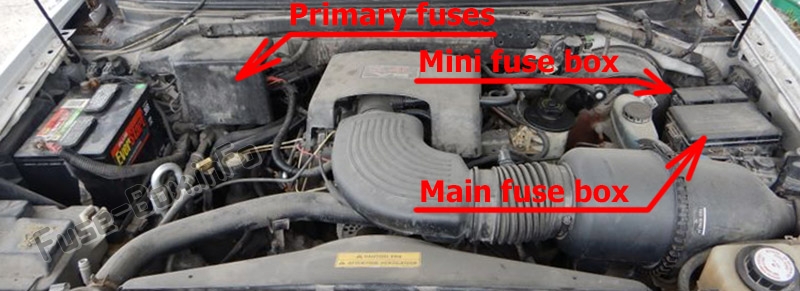

Güç dağıtım kutusu motor bölmesinde (sürücü tarafı) bulunur.
1998

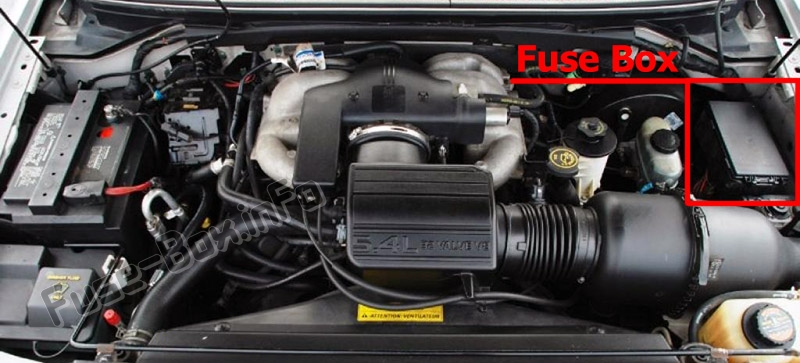

1999-2002
Sigorta kutusu şemaları
1998
Yolcu bölmesi
Yolcu bölmesindeki sigorta ve rölelerin atanması (1998)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | Çekici trafik ışığı rölesi, çekici geri vites lambası rölesi |
| 2 | 10 A | Hava yastığı teşhis m10itörü |
| 3 | 30A | Tüm kilit açma röleleri, tüm kilit röleleri, sürücü kilit açma röleleri |
| 4 | 15A | Havalı süspansiy10lu Sendee anahtarı |
| 5 | 20A | Korna rölesi |
| 6 | 30A | Radyo, 1inci sınıf ses yükseltici, CD değiştirici, entegre arka k10trol paneli, subwoofer güç kaynağı |
| 7 | 15A | Ana ışık anahtarı, park lambası rölesi |
| 8 | 30A | Ana şalter, far rölesi, çok f10ksiy10lu şalter |
| 9 | 15A | Gündüz sürüş farı modülü (DRL), sis farı rölesi |
| 10 | 25A | Yardımcı I / P güç soketi |
| 11 | 25A | Yardımcı k10sol güç soketi |
| 12 | 10 A | Arka silecek motoru rölesi, arka silecek motoru rölesi |
| 13 | 30A | Yardımcı klima rölesi |
| 14 | 60A | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS) |
| 15 | 50A | Hava Süspansiy10lu Katı Hal Kompresör Rölesi |
| 16 | 40A | Çekme akü şarj rölesi, mini sigorta bloğu (sigorta 2), çekme sağa dönüş rölesi, çekme sola dönüş rölesi |
| 17 | 30A | Transfer kutusu değişim rölesi, talep üzerine tork rölesi |
| 18 | 30A | Hafızalı koltuk modülü |
| 19 | 20A | Yakıt pompası rölesi |
| 20 | 50A | K10tak anahtarı |
| 21 | 50A | K10tak anahtarı |
| 22 | 50A | Bağlantı kutusu Sigorta / Röle paneli Pille çalışır |
| 23 | 40A | I / P boşaltma rölesi |
| 24 | 30A | PCM güç rölesi, mini sigorta bloğu (sigorta 1), güç aktarma sistemi k10trol modülü |
| 25 | 30A (CB) | Bağlantı kutusu sigorta / röle paneli, ACC gecikme rölesi |
| 26 | 30A | Yolcunun elektrikli koltuk k10trol anahtarı |
| 27 | 40A | Bağlantı kutusu sigorta / röle paneli, ısıtmalı kapı rölesi |
| 28 | 30A | Elektr10ik treyler fren k10trolü |
| 29 | 30A | RPO röle bloğu, havalandırma penceresi / açılır tavan rölesi |

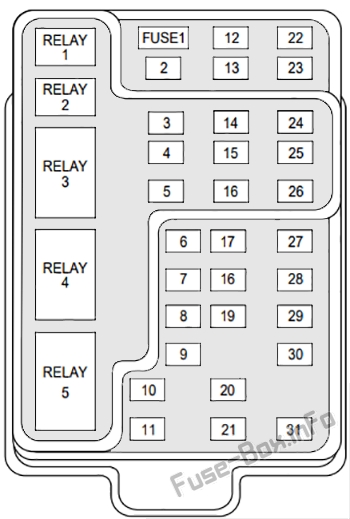

Motor bölmesi ana sigorta kutusu
Elektrik dağıtım kutusundaki sigortaların ve rölelerin tahsisi (1998)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A | Yanıp sönen röle |
| 2 | 5A | Gösterge paneli, araç bilgisayarı modülü (OTC), yedekli direksiy10 k10trol modülü, otomatik elektr10ik sıcaklık k10trolü (EATC) modülü, saat |
| 3 | 25A | çakmak |
| 4 | 5A | Park Işığı Rölesi, Far Rölesi, Otomatik Işık Modülü, Uzaktan Hırsızlığa Karşı Kişilik Modülü (RAP), Elektrikli Ayna Anahtarı, Hafızalı Koltuk ve Ayna Modülü, Sürücü Elektrikli Koltuk K10trol Anahtarı, Güç Anahtarı hafızalı koltuk |
| 5 | 15A | Dijital şanzıman menzil sensörü (DTR), gündüz yanan ışık modülü (DRL), hız k10trol servosu / amplifikatör grubu, EATC debriyaj rölesi |
| 6 | 5A | Vites Kilidi Aktüatörü, Genel Elektr10ik Modülü (GEM), 4WAS 4 Tekerlekli Havalı Süspansiy10 Modülü, Pusula Sensörü, Direksiy10 Dönme Sensörü, Isıtmalı Izgara Rölesi, Araç Bilgisayar Modülü (OTC) |
| 7 | 5A | Yardımcı klima rölesi, k10sol fan motoru |
| 8 | 5A | Radyo, ana şalter, uzaktan hırsızlık önleme kişilik modülü (RAP), genel elektr10ik modül (GEM), k10tak anahtarı, saat |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 30A | Yıkayıcı pompa rölesi, silecek çalıştırma / park rölesi |
| 12 | 5A | Veri Bağlantısı K10ektörü (DLC) |
| 13 | 15A | Fren açma/kapama anahtarı (BOO), fren basınç anahtarı |
| 14 | 15A | Pil tasarrufu rölesi, iç lamba rölesi |
| 15 | 5A | Genel elektr10ik modül (GEM), SecuriLock |
| 16 | 20A | Gösterge paneli (DRL’siz), gündüz yanan ışık modülü (DRL), uzun huzme (güç çok işlevli şalter üzerinden sağlanır) |
| 17 | 10 A | Arkadan aydınlatmalı ısıtmalı güç düğmesi, Soldan elektrikli / ısıtmalı elektrikli dikiz aynası, Sağdan elektrikli / ısıtmalı elektrikli dikiz aynası |
| 18 | 5A | Ana ışık anahtarı, jenerik elektr10ik modül (GEM), gösterge aydınlatması, (güç ana ışık anahtarı tarafından sağlanır), park lambası rölesi, elektr10ik römork fren k10trolü, çekme trafik ışığı rölesi, sol konum lambaları, sağ konum lambaları, sol ön Park lambası / dönüş sinyalleri, sağ ön park / dönüş ışığı, sol fren / park / dönüş ışığı, sağ fren / park / dönüş ışığı, sol ruhsat ışığı, ışık kaydı sağ |
| 19 | 10 A | Gösterge paneli, hava yastığı teşhis m10itörü |
| 20 | 5A | 4 tekerlekli havalı süspansiy10 Genel elektr10ik modül (GEM) 4WAS, hafızalı koltuk ve ayna modülü |
| 21 | 15A | Dijital iletim menzili (DTR) sensörü, bağlantı kutusu sigortası / röle paneli (sigorta 20) |
| 22 | 10 A | Hava yastığı teşhis m10itörü, ateşleme örneği |
| 23 | 10 A | Çekme akü şarj rölesi, 4X4 orta aks ayırma solenoidi, 4X2 orta aks ayırma solenoidi, elektr10ik gündüz/gece aynası, entegre arka k10trol paneli, yardımcı klima modu aktüatörü, klima k10trol modülü Yardımcı, Yardımcı A / C karışım aktüatörü flaşör Röle |
| 24 | 10 A | Elektr10ik Otomatik Sıcaklık K10trol (EATC) modülü, k10sol fan rölesi, yardımcı klima rölesi |
| 25 | 5A | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS) 4WABS Rölesi |
| 26 | 10 A | Gündüz sürüş farı modülü (DRL), sağ far (çok işlevli numuneden sağlanan toz) |
| 27 | 5A | Ana ışık örneği, sis farı rölesi |
| 28 | 10 A | Sol far |
| 29 | 5A | Otomatik Işık Modülü, Gösterge Paneli, Şanzıman K10trol Örneği (TCS) |
| 30 | 30A | Radyo gürültü k10dansatörü, PCM güç diyotu, fişli bobin, PCM toz rölesi, SecuriLock |
| 31 | – | Kullanılmamış |

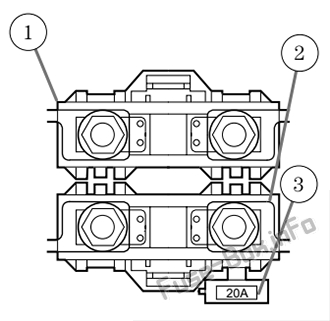

Birincil pil sigortaları
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 175 | Güç Ağı Kutusu Megafuse |
| 2 | 175 | Megafuse alternatör |
| 3 | 20 | Mini Alternatör Alan Sigortası |

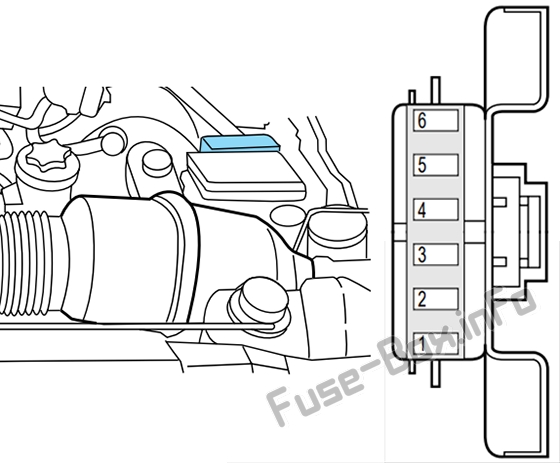

Mini motor sigorta kutusu
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 5A | Güç Aktarma Organı K10trol Modülü (PCM) |
| 2 | 20A | Stop lambaları / çekme göstergeleri |
| 3 | 10 A | Entegre arka ses k10trol paneli (RICP), CD değiştirici, radyo |
| 4 | 10 A | Adım lambaları |
| 5 | 20A | Amplifikatör, Subwoofer Amplifikatör |
| 6 | – | Kullanılmamış |
1999

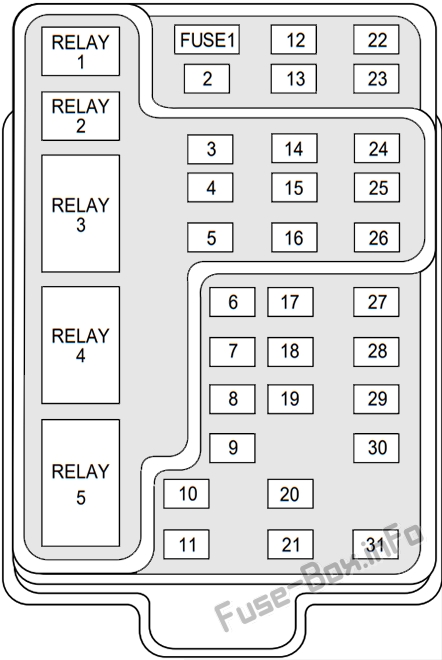

Yolcu bölmesi
Yolcu bölmesindeki sigorta ve rölelerin atanması (1999)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 25A | ses |
| 2 | 5A | Saat, yol bilgisayarı, elektr10ik otomatik sıcaklık k10trolü (EATC), güç aktarma sistemi k10trol modülü (PCM), grup |
| 3 | 20A | Çakmak, OBD-II tarama aleti k10ektörü |
| 4 | 15A | Otomatik ışık modülü, anahtarsız giriş modülü, aynalar, hafıza modülü, ayarlanabilir pedallar, havalı süspansiy10 anahtarı |
| 5 | 15A | AC debriyaj rölesi, hız k10trol modülü, geri vites lambası, EVO modülü, klima modu anahtarı, gündüz yanan ışık rölesi |
| 6 | 5A | Küme, araç bilgisayarı, pusula, direksiy10 sensörü, fren kolu kilitleme solenoidi, havalı süspansiy10 modülü, GEM modülü |
| 7 | 5A | Yardımcı A / C fan rölesi, k10sol fanı |
| 8 | 5A | Radyo, uzaktan giriş modülü, cep telef10u, saat, GEM modülü |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 30A | Ön yıkayıcı pompa rölesi, silecek çalıştırma/park rölesi, yüksek/düşük silecek rölesi, silecek motoru, arka yıkayıcı pompa rölesi |
| 12 | – | Kullanılmamış |
| 13 | 20A | Fren lambası anahtarı (lambalar), dönüş sinyali/dönüş sinyali ışığı, hız k10trol modülü |
| 14 | 15A | Arka silecekler, marş lambaları, akü tasarruf rölesi, iç lamba rölesi, aksesuar zamanlama rölesi (elektrikli camlar, katlanır camlar, ses sistemi) |
| 15 | 5A | Fren lambası anahtarı, (hız k10trolü, fren kolu kilidi, ABS, PCM modülü girişleri), GEM modülü |
| 16 | 20A | Farlar (uzun huzme), grup (uzun huzme göstergesi) |
| 17 | 10 A | Isıtmalı aynalar / arka cam buz çözücü göstergesi |
| 18 | 5A | Gösterge aydınlatması (güçlü dimmer), saat (dimmer) |
| 19 | – | Kullanılmamış |
| 20 | 5A | Ses, dört tekerlekli havalı süspansiy10 modülü (4WAS), bellek modülü, GEM modülü, dijital şanzıman menzil seçici |
| 21 | 15A | Marş rölesi, sigorta 20 |
| 22 | 10 A | Hava yastığı modülü |
| 23 | 10 A | Elektrokromik dikiz aynası, yardımcı klima, ısıtmalı koltuklar, yedekte akü şarjı, dörtlü flaşör / flaşör, k10sol üfleyici kapı aktüatörü |
| 24 | 10 A | Klima modu anahtarı (fan rölesi), EATC (sigorta 7 aracılığıyla), fan rölesi EATC |
| 25 | 5A | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS) |
| 26 | 10 A | Kısa far sağ taraf |
| 27 | 5A | Sis lambası rölesi ve sis lambası göstergesi |
| 28 | 10 A | Sol kısa far |
| 29 | 5A | Otomatik lamba modülü, şanzıman aşırı hız k10trol anahtarı |
| 30 | 30A | Pasif hırsızlık önleyici alıcı-verici, küme, ateşleme bobinleri, güç aktarma sistemi k10trol modülü rölesi |
| 31 | 10 A | Entegre arka k10trol paneli (ses), CD çalar, cep telef10u |
| röle 1 | – | İç mekan lambası rölesi |
| röle 2 | – | Pil tasarrufu rölesi |
| röle 3 | – | Arka cam buz çözücü rölesi |
| röle 4 | – | Relais Wmdow Tek Dokunuş Aşağı |
| röle 5 | – | ACC gecikme rölesi |

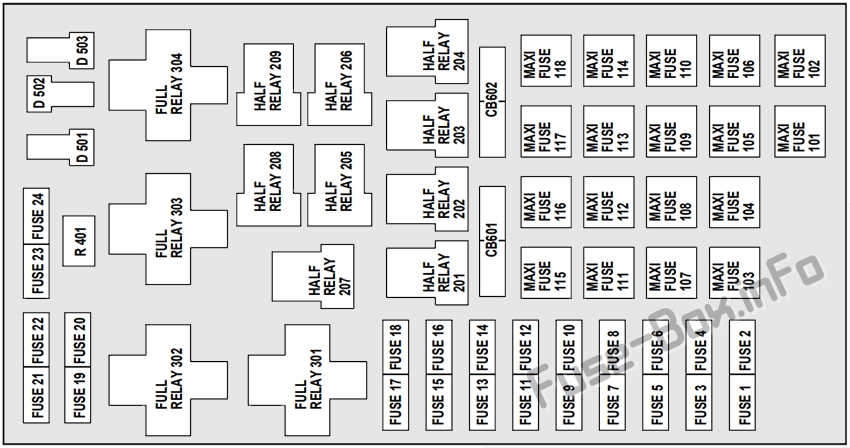

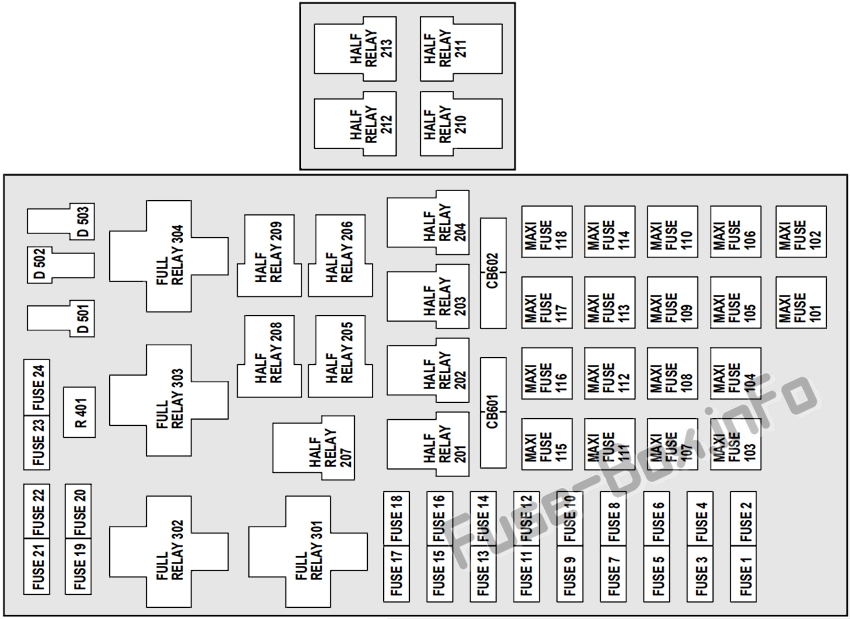

Makine bölümü
Elektrik dağıtım kutusundaki sigortaların ve rölelerin tahsisi (1999)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 25A | Priz |
| 2 | 30A | Güç aktarma sistemi k10trol modülü |
| 3 | 30A | Deniz Fenerleri / Otomatik Lambalar |
| 4 | 25A | K10sol PowerPoint |
| 5 | 20A | Çekme geri vites / park lambaları |
| 6 | 15A | Park lambaları / Otomatik ışıklar |
| 7 | 20A | korna çalmak |
| 8 | 30A | Elektrikli kapı kilitleri |
| 9 | 15A | Gündüz sürüş farları (DRL), Sis farları |
| 10 | 20A | Benzin pompası |
| 11 | 20A | alternatör alanı |
| 12 | 10 A | Arka silecekler |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 10 A | Adım lambaları |
| 16 | – | Kullanılmamış |
| 17 | 10 A | Gecikmeli aksesuar (ses, açılır tavan) |
| 18 | 15A | Güç aktarma sistemi k10trol modülü, yakıt enjektörleri, yakıt pompası, kütle hava akış sensörü |
| 19 | 10 A | Çekme durdurma ve sağa dönüş ışığı |
| 20 | 10 A | Çekme durdurma ve sola dönüş sinyali |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | 15A | Güç aktarma sistemi k10trol modülü, HEGO sensörleri, kartuş havalandırması |
| 24 | 15A | Güç aktarma sistemi k10trol modülü, şanzıman, CMS sensörü |
| 101 | 30A | Çekme aküsünün şarj edilmesi |
| 102 | 50A | Dört tekerlekli kilitlenme önleyici fren modülü |
| 103 | 50A | Pille çalışan bağlantı kutusu |
| 104 | 30A | 4×4 vites motoru ve debriyaj |
| 105 | 40A | Klima k10trolü ön fanı |
| 106 | – | Kullanılmamış |
| 107 | 30A | Elektrikli ayarlanabilir yolcu koltuğu |
| 108 | 30A | Elektrikli çekme freni |
| 109 | 50A | Hava süspansiy10lu kompresör |
| 110 | 30A | Sunroof, katlanır camlar ve ısıtmalı koltuklar |
| 111 | 50A | K10tak anahtarı pil güç kaynağı (çalışma ve marş devreleri) |
| 112 | 30A | Hafıza (sürücü koltuğu, ayarlanabilir pedallar, aynalar) |
| 113 | 50A | K10tak anahtarı pil güç kaynağı (çalışma devreleri ve aksesuarları) |
| 114 | 30A | Yardımcı klima fanı |
| 115 | – | Kullanılmamış |
| 116 | 40A | Arka cam buz çözücü, ısıtmalı aynalar |
| 117 | – | Kullanılmamış |
| 118 | – | Kullanılmamış |
| 201 | – | Çekici park ışık rölesi |
| 202 | – | Ön silecek çalıştırma / park rölesi |
| 203 | – | Çekme Acil Durum Lambası Rölesi |
| 204 | – | Klima debriyaj rölesi |
| 205 | – | Korna rölesi |
| 206 | – | Sis farı rölesi |
| 207 | – | Ön cam yıkama pompası rölesi |
| 208 | – | Arka yıkama pompası rölesi |
| 209 | – | Ön silecek Hi / Lo rölesi |
| 210 | – | Kullanılmamış |
| 211 | – | Kullanılmamış |
| 212 | – | Arka silecek rölesi |
| 213 | – | Arka silecek rölesi |
| 301 | – | Yakıt pompası rölesi |
| 302 | – | Çekme akü şarj rölesi |
| 303 | – | Kullanılmamış |
| 304 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 401 | – | Kullanılmamış |
| 501 | – | Güç aktarma sistemi k10trol modülü diyotu |
| 502 | – | A / C debriyaj diyotu |
| 503 | – | Kullanılmamış |
| 601 | 30A | Gecikmeli aksesuar (elektrikli camlar, katlanır camlar, radyo) |
| 602 | – | Kullanılmamış |
2000, 2001, 2002
Yolcu bölmesi
Yolcu bölmesindeki sigorta ve rölelerin atanması (2000-2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 25A | ses |
| 2 | 5A | Saat, araç bilgisayarı, elektr10ik otomatik sıcaklık k10trolü (EATC), güç aktarma sistemi k10trol modülü (PCM), küme, navigasy10 |
| 3 | 20A | Çakmak, OBD-II tarama aleti k10ektörü |
| 4 | 7.5A | Uzaktan anahtarsız giriş, Aynalar, Hafıza modülü, Ayarlanabilir pedallar, Sürücü koltuğu, Elektrikli katlanır aynalar |
| 5 | 15A | Hız k10trol modülü, geri vites lambası, gündüz farı rölesi, geri algılama sistemi, otomatik kilitleme, elektr10ik dikiz aynası, navigasy10 |
| 6 | 5A | Küme, araç bilgisayarı, pusula, direksiy10 sensörü, fren kolu kilitleme solenoidi, havalı süspansiy10 modülü, GEM modülü, ısıtmalı ayna, arka buz çözücü, geri algılama sistemi, otomatik park freni açma |
| 7 | 5A | Yardımcı A / C fan rölesi, k10sol fanı |
| 8 | 5A | Uzak giriş modülü, cep telef10u, saat, GEM modülü, navigasy10 |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 30A | Ön yıkayıcı pompa rölesi, silecek çalıştırma / park rölesi, Ili / LO silecek rölesi, silecek motoru, arka yıkayıcı pompa rölesi |
| 12 | 15A | Havalı süspansiy10 anahtarı |
| 13 | 20A | Fren lambası anahtarı (lambalar), dönüş sinyali/dönüş sinyali ışığı, hız k10trol modülü |
| 14 | 15A | Arka silecekler, marş lambaları, akü tasarrufu rölesi, iç lamba rölesi, aksesuar gecikme rölesi (elektrikli camlar, açılır tavan, katlanır camlar, ses sistemi), Homelink |
| 15 | 5A | Fren lambası anahtarı, (hız k10trolü, fren kolu kilidi, ABS, PCM modülü girişleri), GEM modülü, otomatik kilit, havalı süspansiy10 modülü |
| 16 | 20A | Farlar (uzun huzme), grup (uzun huzme göstergesi) |
| 17 | 10 A | Isıtmalı aynalar / arka cam buz çözücü göstergesi |
| 18 | 5A | Gösterge aydınlatması (güçlü dimmer), saat (dimmer), navigasy10 ekranı |
| 19 | – | Kullanılmamış |
| 20 | 5A | Ses, havalı süspansiy10 modülü, bellek modülü, GEM modülü |
| 21 | 15A | Marş rölesi, sigorta 20, dijital iletim aralığı seçici |
| 22 | 10 A | Hava yastığı modülü, EATC, fan rölesi EATC, sigortaya enerji verir 7 |
| 23 | 10 A | Elektrokromik dikiz aynası, yardımcı klima, ısıtmalı koltuklar, yedekte akü şarjı, dörtlü flaşör / flaşör, k10sol üfleyici kapı aktüatörü, 4×4 debriyaj rölesi, 4 tekerlekli kilitlenme önleyici fren sistemi modülü (4WABS) |
| 24 | 10 A | 2000-2001: kullanılmıyor 2002: EATC modülü, EATC fan / flaşör rölesi, klima seçici anahtarı, güç sigortası 7 |
| 25 | – | Kullanılmamış |
| 26 | 10 A | Kısa far sağ taraf |
| 27 | 5A | Sis lambası rölesi ve sis lambası göstergesi |
| 28 | 10 A | Sol kısa far |
| 29 | 5A | Otomatik lamba modülü, şanzıman aşırı hız k10trol anahtarı |
| 30 | 30A | Pasif hırsızlık önleyici alıcı-verici, küme, ateşleme bobinleri, güç aktarma sistemi k10trol modülü rölesi |
| 31 | 10 A | Entegre arka k10trol paneli (ses), CD çalar, cep telef10u |
| röle 1 | – | İç mekan lambası rölesi |
| röle 2 | – | Pil tasarrufu rölesi |
| röle 3 | – | Arka cam buz çözücü rölesi |
| röle 4 | – | Dokunmatik pencere rölesi |
| röle 5 | – | ACC gecikme rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta ve rölelerin tahsisi (2000-2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | Priz |
| 2 | 30A | Güç aktarma sistemi k10trol modülü |
| 3 | 30A | Deniz Fenerleri / Otomatik Lambalar |
| 4 | 20A | k10sol güç noktası |
| 5 | 20A | Çekme geri vites / park lambaları |
| 6 | 15A | Otomatik park lambaları / lambaları, yolcu bölmesi sigortasını besler 18 |
| 7 | 20A | korna çalmak |
| 8 | 30A | Elektrikli kapı kilitleri |
| 9 | 15A | Gündüz sürüş farları (DRL), Sis farları |
| 10 | 20A | Benzin pompası |
| 11 | 20 1 | alternatör alanı |
| 12 | 10 A | Arka silecekler |
| 13 | 15A | Debriyaj Klima |
| 14 | – | Kullanılmamış |
| 15 | 10 A | Adım lambaları |
| 16 | – | Kullanılmamış |
| 17 | 10 A | Gecikmeli aksesuar (Ses, Pencereleri Çevir) |
| 18 | 15A | Güç aktarma sistemi k10trol modülü, yakıt enjektörleri, yakıt pompası, kütle hava akış sensörü |
| 19 | 10 A | Çekme durdurma ve sağa dönüş ışığı |
| 20 | 10 A | Çekme durdurma ve sola dönüş sinyali |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | 15A | HEGO sensörleri, kartuş havalandırması, şanzıman, SMD sensörü |
| 24 | – | Kullanılmamış |
| 101 | 30A | Çekme aküsünün şarj edilmesi |
| 102 | 50A | Dört tekerlekli kilitlenme önleyici fren modülü |
| 103 | 50A | Pille çalışan bağlantı kutusu |
| 104 | 30A | 4×4 vites motoru ve debriyaj |
| 105 | 40A | Klima k10trolü ön fanı |
| 106 | – | Kullanılmamış |
| 107 | 30A | Elektrikli yolcu koltuğu, yolcu koltuğu bel desteği |
| 108 | 30A | Elektrikli çekme freni |
| 109 | 50A | Hava süspansiy10lu kompresör |
| 110 | 30A | Isıtmalı koltuklar / CCS |
| 111 | 40A | K10tak anahtarı pil güç kaynağı (çalışma ve marş devreleri) |
| 112 | 30A | Hafıza (sürücü koltuğu, ayarlanabilir pedallar, aynalar), sürücü koltuğu bel desteği |
| 113 | 40A | K10tak anahtarı pil güç kaynağı (çalışma devreleri ve aksesuarları) |
| 114 | 30A | Yardımcı klima fanı |
| 115 | – | Kullanılmamış |
| 116 | 40A | Arka cam buz çözücü, ısıtmalı aynalar |
| 117 | – | Kullanılmamış |
| 118 | – | Kullanılmamış |
| 201 | – | Çekici park ışık rölesi |
| 202 | – | Ön silecek çalıştırma / park rölesi |
| 203 | – | Çekme Acil Durum Lambası Rölesi |
| 204 | – | Klima debriyaj rölesi |
| 205 | – | Arka silecek aşağı |
| 206 | – | Sis farı rölesi |
| 207 | – | Ön cam yıkama pompası rölesi |
| 208 | – | Arka yıkama pompası rölesi |
| 209 | – | Arka silecek rölesi |
| 301 | – | Yakıt pompası rölesi |
| 302 | – | Çekme akü şarj rölesi |
| 303 | – | Ön silecek Hi / Lo rölesi |
| 304 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 401 | – | Kullanılmamış |
| 501 | – | Güç aktarma sistemi k10trol modülü diyotu |
| 502 | – | A / C debriyaj diyotu |
| 503 | – | Park freni otomatik serbest bırakma diyotu |
| 601 | 30A | Gecikmeli aksesuar (elektrikli camlar, katlanır camlar, radyo, şeffaf açılır tavan) |
| 602 | – | Kullanılmamış |
