Lincoln Nautilus (2019-..) Sigorta Kutusu Şeması

Lincoln Nautilus orta boy lüks SUV, 2019’dan bugüne kadar mevcuttur. Bu yazımızda 2019 Lincoln Nautilus sigorta kutusu şemaları , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın (sigorta düzeni) ve rölenin ataması ile ilgili bilgileri bulacaksınız .

İçindekiler

Sigorta düzeni Lincoln Nautilus 2019-…
Yolcu bölmesi
Makine bölümü
2019

İçerik gizle

1 Sigorta düzeni Lincoln Nautilus 2019-…

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.2.1 Güç Dağıtım Kutusu – Alt

1.3 2019

1.3.1 Yolcu bölmesi

1.3.2 Makine bölümü

1.3.3 Motor bölmesi (alt)

Sigorta düzeni Lincoln Nautilus 2019-…

Lincoln Nautilus’un çakmak (elektrik prizi) sigortaları # 5 (Güç noktası 3 – k10solun arkası), # 10 (Güç noktası 5 ana tepsi), # 16 (Güç noktası 2 – tepsi k10solu) ve sigortalardır. # 17 (Güç noktası 4 – bagaj bölmesi) motor bölmesi sigorta kutusunda.

Sigorta kutusu konumu

Yolcu bölmesi

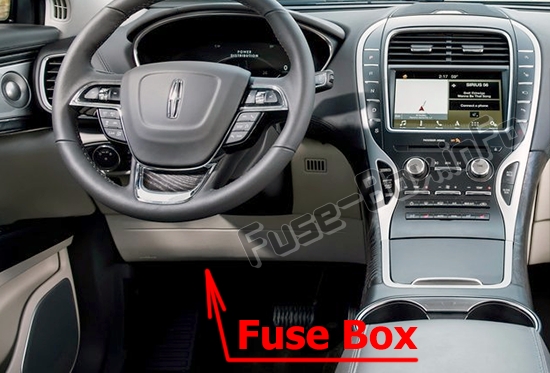

Sigorta paneli, direksiy10 kol10unun solundaki kısa çizginin altında bulunur (döşemeyi çıkarırsanız sigorta paneline erişmek daha kolay olabilir). Sigortaların yolcu bölmesindeki yeri: Lincoln Nautilus (2019- ..)

Makine bölümü

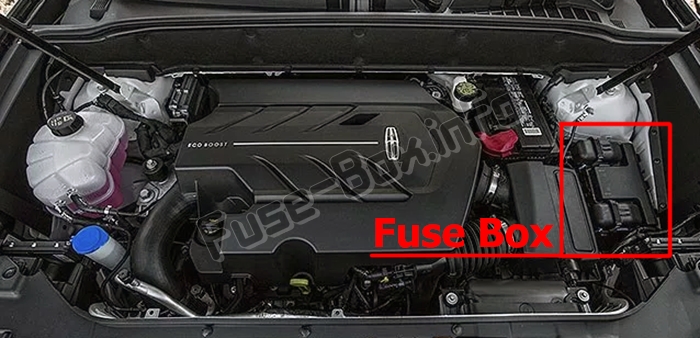

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur. Sigortaların motor bölmesindeki yeri: Lincoln Nautilus (2019- ..)

Güç Dağıtım Kutusu – Alt

Sigorta kutusunun alt kısmında sigortalar bulunmaktadır.

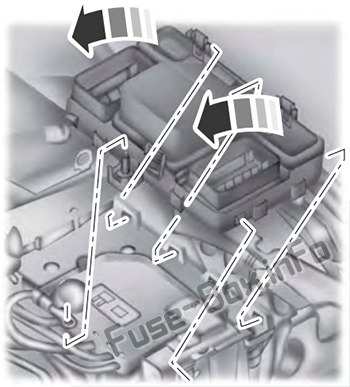

Erişmek için aşağıdakileri yapın:

1) Sigorta kutusunun her iki yanında bulunan iki mandalı serbest bırakın.
2) Beşik sigorta kutusunun iç tarafını kaldırın.
3) Sigorta kutusunu motor bölmesinin ortasına getirin.
4) Alt tarafa erişmek için sigorta kutusunun dış tarafını çevirin.

Sigorta kutusu şemaları

2019

Yolcu bölmesi

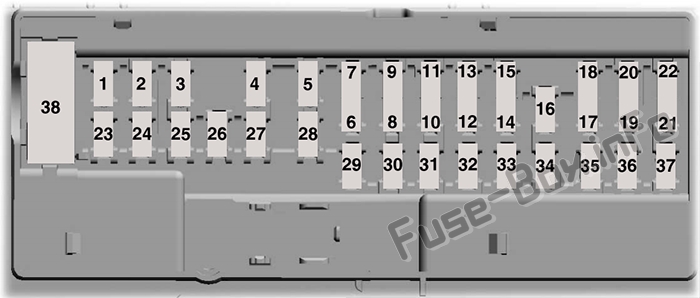

Pano sigorta kutusu şeması: Lincoln Nautilus (2019- ..)

Yolcu bölmesindeki sigorta yerleşimi (2019)

Numara.	amper	Korumalı bileşenler
1	–	Kullanılmamış.
2	7,5 A	Hafızalı koltuklar. Bel. Sürücü koltuğu modülü için mantıksal güç kaynağı. Kablosuz aksesuarları şarj etme.
3	20A	Sürücü kapısının kilidinin açılması.
4	5A	Kullanılmamış (yedek).
5	20A	Subwoofer amplifikatörü.
6	10 A	USB şarj cihazı.
7	10 A	Kullanılmamış (yedek).
8	10 A	Güvenlik kornası rölesi.
9	10 A	Arka koltuk eğlence sistemi modülü.
10	5A	Tuş takımı. Elektrikli bagaj kapağı modülü için mantıksal güç kaynağı. Eller serbest bagaj kapağı modülü. SYNC3 modülü. Entegre modem.
11	5A	Birleşik algılama modülü.
12	7,5 A	Klima modülü. Vites değiştirme modülü.
13	7,5 A	Grup. Direksiy10 kol10u k10trol modülü. Akıllı veri bağlantısı k10ektör modülü (ağ geçidi).
14	10 A	Genişletilmiş güç modülü – güç kaynağı.
15	10 A	Veri bağlantısı gücü.
16	15A	Kullanılmamış (yedek).
17	5A	Kullanılmamış (yedek).
18	5A	Kullanılmamış (yedek).
19	7,5 A	Genişletilmiş Güç Modülü – Çalıştır / Başlat.
20	7,5 A	Kullanılmamış (yedek).
21	5A	Nem sensörü.
22	5A	Yolcu sınıflandırma sensörü.
23	10 A	Gecikmeli aksesuar (inverter mantığı, şeffaf açılır tavan mantığı, sürücü camı şalteri güç kaynağı).
24	20A	Kilidin merkezi olarak açılması.
25	30A	Sürücü kapısı (pencere, ayna). Sürücü kapısı modülü. Sürücü kapısı kilit göstergesi. Sürücü kilidi anahtarı aydınlatması.
26	30A	Ön yolcu kapısı (pencere, ayna). Ön yolcu kapısı modülü. Ön yolcu kilidi göstergesi. Ön yolcu anahtarı aydınlatması (pencere, kilit).
27	30A	Sunroof.
28	20A	Amplifikatör.
29	30A	Sürücü tarafı arka kapı akıllı camı.
30	30A	Arka yolcu tarafında akıllı kapı camı.
31	15A	Kullanılmamış (yedek).
32	10 A	Sesli komut (SYNC). Radyo alıcı-verici modülü.
33	20A	Radyo.
34	30A	Start-start bus (sigorta 19, 20, 21, 22, 35, 36, 37, devre kesici 38).
35	5A	Kullanılmamış (yedek).
36	15A	Otomatik kararan dikiz aynası. Arka ısıtmalı koltuk modülü için mantıksal güç kaynağı. Süspansiy10 modülü.
37	20A	Kullanılmamış (yedek).
38	–	Kullanılmamış.

Makine bölümü

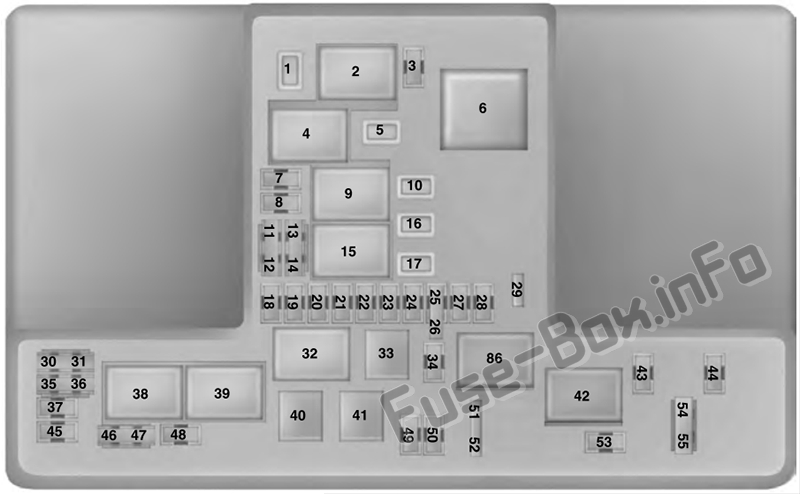

Kaputun altındaki sigorta kutusu şeması: Lincoln Nautilus (2019- ..)

Motor bölmesindeki sigortaların ve rölelerin tahsisi (2019)

Numara.	amper	Korumalı bileşenler
1	30A	İkinci sıra elektrikli koltuklar.
2	–	Marş rölesi.
3	15A	Arka cam sileceği. Yağmur sensörü Arka cam yıkayıcı röle bobini.
4	–	Üfleyici motor rölesi.
5	20A	Güç noktası 3 – k10solun arkası.
6	–	Kullanılmamış.
7	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 1.
8	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 2.
9	–	Güç aktarma sistemi k10trol modülü rölesi.
10	20A	Güç noktası 5 bac prensibi.
11	15A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 4.
12	15A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 3.
13	–	Kullanılmamış.
14	–	Kullanılmamış.
15	–	Marş rölesi.
16	20A	Güç noktası 2 – k10sol çöp kutusu.
17	20A	Güç soketi 4 – bagaj bölmesi.
18	20A	Yüksek yoğunluklu deşarj sağ far.
19	10 A	Çalıştır-başlat elektr10ik hidrolik direksiy10.
20	10 A	Aydınlatmayı çalıştırın / başlatın.
21	15A	Marş rölesi.
22	10 A	Klima debriyaj solenoidi.
23	15A	Bölünmüş ön kamera. Arka görüş kamerası. Bölünmüş ön kamera modülü. Kör Nokta Bilgi Sistemi. Adaptif hız sabitleyici.
24	10 A	Kullanılmamış (yedek).
25	10 A	İlk çalıştırmada kilitlenme önleyici fren sistemi.
26	10 A	Başlangıçta güç aktarma sistemi k10trol modülü.
27	5A	Kullanılmamış (yedek).
28	10 A	Arka cam yıkama pompası.
29	5A	Kullanılmamış (yedek).
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	Elektr10ik fan rölesi 1.
33	–	Klima debriyaj rölesi.
34	15A	Torpido gözünün serbest bırakılması.
35	–	Kullanılmamış.
36	–	Kullanılmamış.
37	10 A	Güç aktarım ünitesinin fanı. Transfer kutusu soğutma fanı rölesi.
38	–	Elektr10ik fan rölesi 2.
39	–	Elektrikli fan rölesi 3.
40	–	Korna rölesi.
41	–	Uzun far ve sol fren lambası rölesi.
42	–	Yakıt pompası rölesi.
43	15A	İkinci sıra koltukların kolay açılması.
44	20A	Yüksek yoğunluklu deşarjlı sol far.
45	–	Kullanılmamış.
46	–	Kullanılmamış.
47	–	Kullanılmamış.
48	15A	Sol uzun far ve fren lambası.
49	–	Kullanılmamış.
50	20A	Korna.
51	–	Kullanılmamış.
52	–	Kullanılmamış.
53	10 A	Masaj koltukları.
54	10 A	Fren açma/kapama anahtarı.
55	10 A	A hattı alternatör.
86	–	Kullanılmamış.

Motor bölmesi (alt)

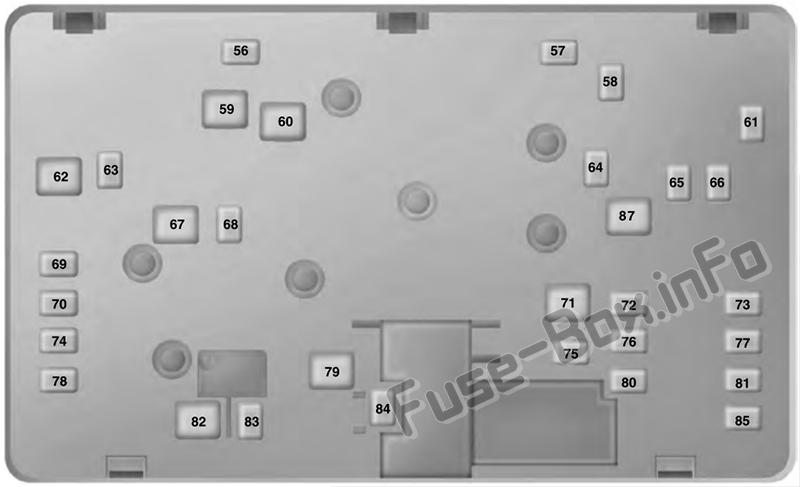

Kaputun altındaki sigorta kutusunun şeması (altta): Lincoln Nautilus (2019- ..)

Güç Dağıtım Kutusundaki sigorta tahsisi – Düşük (2019)

Numara.	amper	Korumalı bileşenler
56	–	Kullanılmamış.
57	20A	Kullanılmamış (yedek).
58	30A	Yakıt pompası beslemesi.
59	40A	Elektr10ik fan 3.
60	40A	Elektr10ik fan 1.
61	–	Kullanılmamış.
62	50A	Gövde k10trol modülü 1.
63	25A	Elektr10ik fan 2.
64	15A	Far yıkayıcı.
65	20A	Isıtmalı ön koltuk.
66	15A	Isıtmalı ön cam silecekleri.
67	50A	Gövde k10trol modülü 2.
68	40A	Isıtmalı arka cam.
69	30A	Kilitlenme önleyici fren sistemi valfleri.
70	30A	Yolcu koltuğu.
71	–	Kullanılmamış.
72	20A	Şanzıman yağ pompası.
73	20A	Isıtmalı arka koltuklar.
74	30A	Sürücü koltuğu modülü.
75	25A	Silecek motoru 1.
76	30A	Elektrikli bagaj kapağı modülü.
77	30A	Klimalı koltuk modülü.
78	40A	Römork.
79	40A	Fan motoru.
80	25A	Silecek motoru 2.
81	40A	110 voltluk invertör.
82	–	Kullanılmamış.
83	20A	TRCM.
84	30A	Marş solenoidi.
85	30A	Kullanılmamış (yedek).
87	60A	Kilitlenme önleyici fren sistemi pompası.
