Lincoln MKZ Hybrid (2017-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2017’den günümüze kadar mevcut olan 1 makyaj s10rası ikinci nesil Lincoln MKZ Hybrid’i ele alıyoruz. Burada 2017, 2018 ve 2019 Lincoln MKZ Hybrid’in sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atanması hakkında bilgileri bulacaksınız .

İçindekiler

Sigorta düzeni Lincoln MKZ Hybrid 2017-2019…
Yolcu bölmesi
Makine bölümü
2017
2018, 2019

İçerik gizle

1 Sigorta düzeni Lincoln MKZ Hybrid 2017-2019…

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.2.1 Güç Dağıtım Kutusu – Alt

1.3 2017

1.3.1 Yolcu bölmesi

1.3.2 Makine bölümü

1.3.3 Motor bölmesi (alt)

1.4 2018, 2019

1.4.1 Yolcu bölmesi

1.4.2 Makine bölümü

1.4.3 Motor bölmesi (alt)

Sigorta düzeni Lincoln MKZ Hybrid 2017-2019…

Çakmak sigortaları (elektrik prizi) # 5 sigortadır (soket akımı – k10solun arka tarafı), # 10 (Atım akımı – iletken ön), # 16 (Soket – veya arka k10sol) ve # 17 (2018-2019: Güç kaynağı) nokta 4) motor bölmesi sigorta kutusunda.

Sigorta kutusu konumu

Yolcu bölmesi

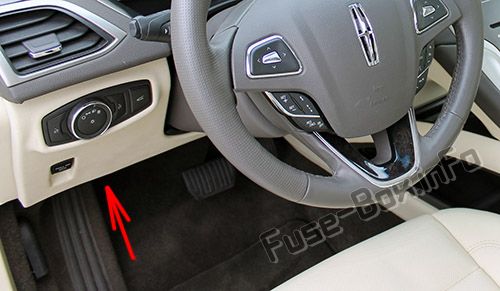

Sigorta paneli, direksiy10 kol10unun solundaki gösterge panelinin altında bulunur. Sigortaların yolcu bölmesindeki yeri: Lincoln MKZ Hybrid (2017, 2018, 2019)

Makine bölümü

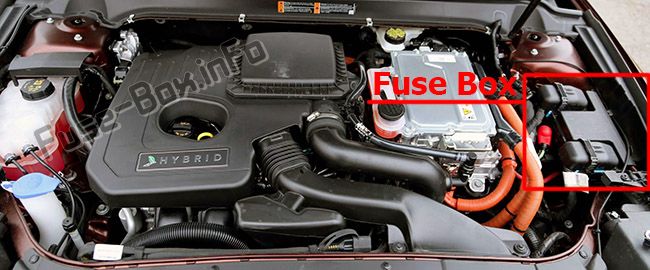

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur. Sigortaların motor bölmesindeki yeri: Lincoln MKZ Hybrid (2017, 2018, 2019)

Güç Dağıtım Kutusu – Alt

Sigorta kutusunun alt kısmında sigortalar bulunmaktadır.

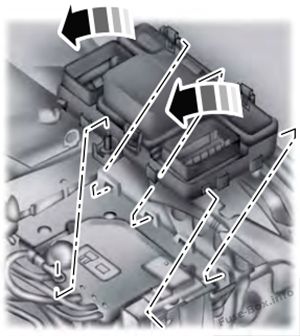

Erişmek için aşağıdakileri yapın:

1. Sigorta kutusunun her iki yanında bulunan iki mandalı serbest bırakın.
2. Beşik sigorta kutusunun iç tarafını kaldırın.
3. Sigorta kutusunu motor bölmesinin ortasına getirin.
4. Alt tarafa erişmek için sigorta kutusunun dış tarafını çevirin.

Sigorta kutusu şemaları

2017

Yolcu bölmesi

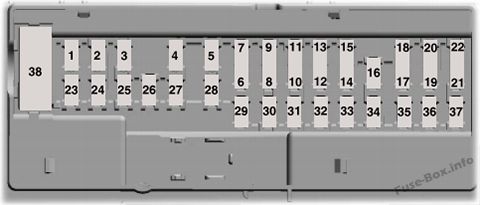

Pano sigorta kutusu şeması: Lincoln MKZ Hybrid (2017)

Yolcu bölmesindeki sigorta yerleşimi (2017)

#	amper	Korumalı bileşenler
1	10 A	Aydınlatma (ortam, torpido gözü, makyaj masası, kubbe, bagaj).
2	7,5 A	Bel.
3	20A	Sürücü kapısının kilidinin açılması.
4	5A	Kullanılmamış (yedek).
5	20A	Subwoofer amplifikatörü.
6	10 A	Kullanılmamış (yedek).
7	10 A	Kullanılmamış (yedek).
8	10 A	Kullanılmamış (yedek).
9	10 A	Arka koltuk eğlence modülü.
10	5A	Yem gövdesinin mantığı. Tuş takımı. Cep telef10u için pasaport modülü.
11	5A	Kullanılmamış (yedek).
12	5A	İklim k10trolü. Vites anahtarı.
13	7,5 A	Direksiy10 kol10u. Alet kümesi. Veri bağlantısı mantığı.
14	10 A	Genişletilmiş güç modülü.
15	10 A	Veri bağlantısı / ağ geçidi modülü.
16	15A	Kapağın kilidinin açılması. Çoçuk kilidi.
17	5A	Kullanılmamış (yedek).
18	5A	Açma / kapama düğmesine basın.
19	7,5 A	Genişletilmiş güç modülü.
20	7,5 A	Adaptif farlar.
21	5A	Arabadaki nem ve sıcaklık.
22	5A	Yaya uyarısı.
23	10 A	Gecikmeli aksesuar (inverter, şeffaf açılır tavan, tüm akıllı camlar, sürücü camı anahtar paketi). Arka güneşlik. Sunroof.
24	20A	Merkezi kilitleme / kilit açma.
25	30A	Sürücü kapısı (pencere, ayna).
26	30A	Ön yolcu kapısı (pencere, ayna).
27	30A	Sunroof.
28	20A	Amplifikatör.
29	30A	Sürücü tarafı arka kapısı (pencere).
30	30A	Arka yolcu kapısı (pencere).
31	15A	Kullanılmamış (yedek).
32	10 A	Ses komutu. Görüntülemek. Radyo frekansı alıcısı.
33	20A	Radyo. Aktif gürültü k10trolü. CD değiştirici.
34	30A	Başlat / başlat (sigorta n ° 19, 20, 21, 22, 35, 36, 37, devre kesici).
35	5A	Kullanılmamış (yedek).
36	15A	Otomatik kararan dikiz aynası. Isıtmalı arka koltuklar. Sürekli k10trollü sönümleme süspansiy10 modülü.
37	20A	Isıtmalı direksiy10.
38	30A	Kullanılmamış (yedek).

Makine bölümü

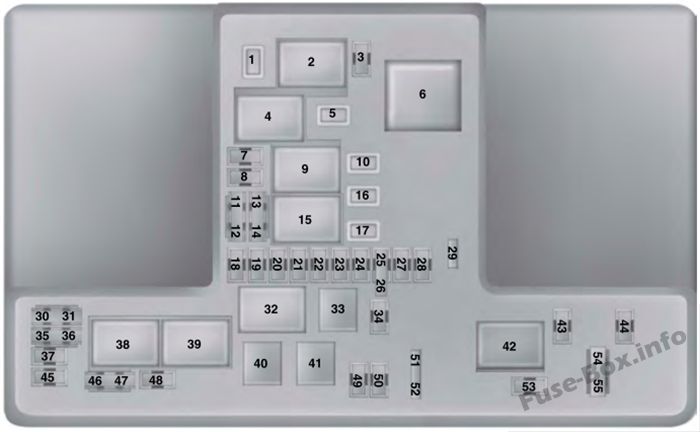

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKZ Hybrid (2017)

Motor bölmesindeki sigorta yerleşimi (2017)

#	amper	Korumalı bileşenler
1	25 1	Silecek motoru 2.
2	–	Kullanılmamış.
3	15A	Yağmur sensörü.
4	–	Üfleyici motor rölesi.
5	20A	Güç noktası 3 – k10solun arkası.
6	–	Kullanılmamış.
7	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 1. Aktarma organı k10trol modülüne giden güç.
8	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 2. Emisy10 bileşenleri.
9	–	Güç aktarma sistemi k10trol modülü rölesi.
10	20A	Güç noktası 1 – sürücünün önü.
11	15 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 4. Ateşleme bobinleri.
12	15 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 3. Emisy10suz Bileşenler.
13	15A	Yakıt kapısı mekanizması.
14	–	Kullanılmamış.
15	–	Röleyi başlat / başlat.
16	20A	Güç çıkışı 2 – k10sol.
17	–	Kullanılmamış.
18	10 A	Hibrit güç aktarma organları ve aktarma organları k10trol modülü – gücü canlı tutun.
19	10 A	Elektr10ik hidrolik direksiy10u gerçekleştirin / çalıştırın.
20	10 A	Aydınlatmayı çalıştırın / başlatın. Adaptif hız sabitleyici.
21	15A	Şanzıman anahtarını başlat / başlat. HEV invertörü.
22	5A	USB akıllı şarj cihazı.
23	15A	Çalıştır / başlat: kör nokta bilgi sistemi, geri görüş kamerası, baş üstü gösterge ekranı, vites kolu.
24	–	Kullanılmamış.
25	10 A	Kilitlenme önleyici fren sistemini çalıştırın / çalıştırın.
26	10 A	Güç aktarma sistemi k10trol modülünü çalıştırın / başlatın.
27	–	Kullanılmamış.
28	20A	Sağ taraf far balast.
29	20A	Far balast sol taraf.
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	HEV / PHEV darbe genişliği modülasy10lu fan rölesi.
33	–	Kullanılmamış.
34	–	Kullanılmamış.
35	–	Kullanılmamış.
36	15 1	HEV elektr10ik pil k10trol modülü fanı.
37	–	Kullanılmamış.
38	–	Vakum pompası rölesi.
39	–	Vakum pompası rölesi # 2.
40	–	Yakıt pompası rölesi.
41	–	Korna rölesi.
42	–	Kullanılmamış.
43	10 A	Yakıt kapısı motoru.
44	–	Kullanılmamış.
45	5A	Vakum pompası m10itörü.
46	–	Kullanılmamış.
47	10 A	Fren açma/kapama anahtarı.
48	20A	Korna.
49	5A	Hava akışı k10trolörü.
50	15A	Pil enerji k10trol modülü.
51	15 1	Hibrit İçerik Araç Gücü 1. Hibrit güç aktarma sistemi k10trol modülü.
52	15 1	Hibrit içerikli araç gücü 2. Akü enerjisi k10trol modülü.
53	10 A	Çok k10turlu koltuklar.
54	10 A	Hibrit içerikli araç gücü 3. Soğutma sıvısı pompası.
55	10 A	Hibrit içerikli araç gücü 4. Klima kompresörü.

Motor bölmesi (alt)

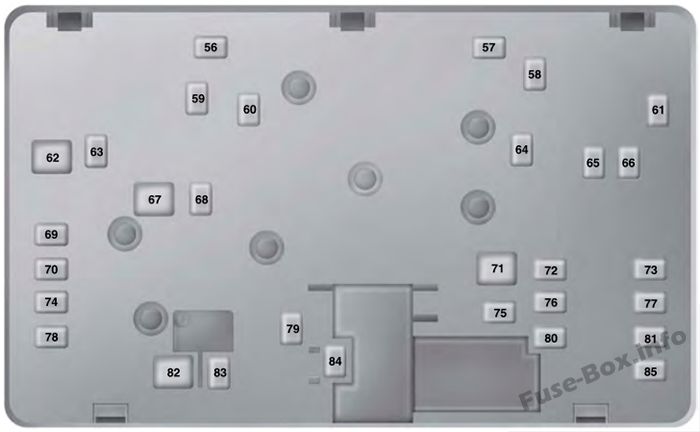

Kaputun altındaki sigorta kutusunun şeması (altta): Lincoln MKZ Hybrid (2017)

Güç Dağıtım Kutusundaki sigorta ataması – Alt (2017)

#	amper	Korumalı bileşenler
56	30A	Yakıt pompası beslemesi.
57	–	Kullanılmamış.
58	–	Kullanılmamış.
59	40A	Vakum pompası rölesi.
60	40A	Darbe genişliği modülasy10lu fan.
61	–	Kullanılmamış.
62	50A	Gövde k10trol modülü 1.
63	–	Kullanılmamış.
64	–	Kullanılmamış.
65	20A	Isıtmalı ön koltuk.
66	–	Kullanılmamış.
67	50A	Gövde k10trol modülü 2.
68	40A	Isıtmalı arka cam.
69	30A	Kilitlenme önleyici fren sistemi valfleri.
70	30A	Yolcu koltuğu.
71	–	Kullanılmamış.
72	30A	Panoramik çatı # 1. Ay çatı.
73	20A	Klimalı arka koltuklar.
74	30A	Sürücü koltuğu modülü.
75	–	Kullanılmamış.
76	20A	e-Shifter.
77	30A	Klimalı ön koltuklar.
78	–	Kullanılmamış.
79	40 1	Fan motoru.
80	30A	Elektrikli bagaj kapağı.
81	40A	Çevirici.
82	60A	Kilitlenme önleyici fren sistemi pompası.
83	2 5 Bir	Silecek motoru 1.
84	–	Kullanılmamış.
85	30A	Panoramik çatı X2.

2018, 2019

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKZ Hybrid (2018)

Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)

#	amper	Korumalı bileşenler
1	10 A	2018: Aydınlatma (ortam, torpido gözü, makyaj masası, kubbe, bagaj). 2019: kullanılmadı
2	7,5 A	Bel.
3	20A	Sürücü kapısının kilidinin açılması.
4	5A	Kullanılmamış (yedek).
5	20A	Subwoofer amplifikatörü.
6	10 A	Kullanılmamış (yedek).
7	10 A	Kullanılmamış (yedek).
8	10 A	Kullanılmamış (yedek).
9	–	Kullanılmamış.
10	5A	Yem gövdesinin mantığı. Tuş takımı. Cep telef10u için pasaport modülü.
11	5A	Kullanılmamış (yedek).
12	7.5A	İklim k10trolü. Vites anahtarı.
13	7.5A	Direksiy10 kol10u. Alet kümesi. Veri bağlantısı mantığı.
14	10 A	Genişletilmiş güç modülü.
15	10 A	Veri bağlantısı / ağ geçidi modülü.
16	15A	Kapağın kilidinin açılması.
17	5A	Kullanılmamış (yedek).
18	5A	Açma / kapama düğmesine basın.
19	7,5 A	Genişletilmiş güç modülü.
20	7,5 A	Adaptif farlar.
21	5A	Arabadaki nem ve sıcaklık.
22	5A	Yaya uyarı cihazı (yedek).
23	10 A	Gecikmeli aksesuar (inverter, şeffaf açılır tavan, tüm akıllı camlar, sürücü camı anahtar paketi). Arka güneşlik. Sunroof.
24	20A	Merkezi kilitleme / kilit açma.
25	30A	Sürücü kapısı (pencere, ayna).
26	30A	Ön yolcu kapısı (pencere, ayna).
27	30A	Sunroof.
28	20A	Amplifikatör.
29	30A	Sürücü tarafı arka kapısı (pencere).
30	30A	Arka yolcu kapısı (pencere).
31	15 1	Kullanılmamış (yedek).
32	10 A	Ses komutu. Görüntülemek. Radyo frekansı alıcısı.
33	20A	Radyo. Aktif gürültü k10trolü. CD değiştirici.
34	30A	Başlat / başlat (sigorta n ° 19, 20, 21, 22, 35, 36, 37, devre kesici).
35	5A	Kullanılmamış (yedek).
36	15 1	Otomatik kararan dikiz aynası. Isıtmalı arka koltuklar. Sürekli k10trollü sönümleme süspansiy10 modülü.
37	20A	Isıtmalı direksiy10.
38	–	Kullanılmamış.

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKZ Hybrid (2018)

Motor bölmesindeki sigorta yerleşimi (2018, 2019)

#	amper	Korumalı bileşenler
1	25A	Silecek motoru 2.
2	–	Kullanılmamış.
3	15 1	Yağmur sensörü.
4	–	Üfleyici motor rölesi.
5	20A	Güç noktası 3 – k10solun arkası.
6	–	Kullanılmamış.
7	20 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 1. Aktarma organı k10trol modülüne giden güç.
8	20 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 2. Emisy10 bileşenleri.
9	–	Güç aktarma sistemi k10trol modülü rölesi.
10	20A	Güç noktası 1 – sürücünün önü.
11	15 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 4. Ateşleme bobinleri.
12	15 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 3. Emisy10suz Bileşenler.
13	10 A	Yakıt kapısı mekanizması.
14	10 A	Kullanılmamış (yedek).
15	–	Röleyi başlat / başlat.
16	20A	Güç çıkışı 2 – k10sol.
17	20A	Güç Noktası 4.
18	10 A	Hibrit güç aktarma organları ve aktarma organları k10trol modülü – gücü canlı tutun.
19	10 A	Elektr10ik hidrolik direksiy10u gerçekleştirin / çalıştırın.
20	10 A	Aydınlatmayı çalıştırın / başlatın. Adaptif hız sabitleyici.
21	15 1	Şanzıman anahtarını başlat / başlat. HEV invertörü.
22	5A	USB akıllı şarj cihazı.
23	15 1	Çalıştır / başlat: kör nokta bilgi sistemi, geri görüş kamerası, baş üstü gösterge ekranı, vites kolu.
24	–	Kullanılmamış.
25	10 A	Kilitlenme önleyici fren sistemini çalıştırın / çalıştırın.
26	10 A	Güç aktarma sistemi k10trol modülünü çalıştırın / başlatın.
27	10 A	REP VHC 5.
28	20 1	Sağ taraf far balast.
29	20 1	Far balast sol taraf.
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	Hibrit elektrikli araç için darbe genişliği modülasy10lu fan rölesi.
33	–	Kullanılmamış.
34	–	Kullanılmamış.
35	15 1	Kullanılmamış (yedek).
36	15 1	Hibrit elektrikli araç aküsü elektr10ik k10trol modülü fanı.
37	–	Kullanılmamış.
38	–	Vakum pompası rölesi.
39	–	Vakum pompası rölesi # 2.
40	–	Yakıt pompası rölesi.
41	–	Korna rölesi.
42	–	Kullanılmamış.
43	10 A	Yakıt kapısı motoru.
44	–	Kullanılmamış.
45	5A	Vakum pompası m10itörü.
46	10 A	Kullanılmamış (yedek).
47	10 A	Fren açma/kapama anahtarı.
48	20 1	Korna.
49	5A	Hava akışı k10trolörü.
50	15 1	Pil enerji k10trol modülü.
51	15 1	Hibrit İçerik Araç Gücü 1. Hibrit güç aktarma sistemi k10trol modülü.
52	15 1	Hibrit içerikli araç gücü 2. Akü enerjisi k10trol modülü.
53	10 A	Çok k10turlu koltuklar.
54	10 A	Hibrit içerikli araç gücü 3. Soğutma sıvısı pompası.
55	10 A	Hibrit içerikli araç gücü 4. Klima kompresörü.

Motor bölmesi (alt)

Kaputun altındaki sigorta kutusunun şeması (altta): Lincoln MKZ Hybrid (2018)

Güç Dağıtım Kutusundaki sigorta ataması – Düşük (2018, 2019)

#	amper	Korumalı bileşenler
56	30A	Yakıt pompası beslemesi.
57	–	Kullanılmamış.
58	–	Kullanılmamış.
59	40A	Vakum pompası rölesi.
60	40A	Darbe genişliği modülasy10lu fan.
61	–	Kullanılmamış.
62	50 A	Gövde k10trol modülü 1.
63	–	Kullanılmamış.
64	–	Kullanılmamış.
65	20A	Isıtmalı ön koltuk.
66	15 1	Kullanılmamış (yedek).
67	50 A	Gövde k10trol modülü 2.
68	40A	Isıtmalı arka cam.
69	30A	Kilitlenme önleyici fren sistemi valfleri.
70	30A	Yolcu koltuğu.
71	50A	Kullanılmamış (yedek).
72	30A	Panoramik çatı # 1. Sunroof.
73	20 1	Kullanılmamış (yedek).
74	30A	Sürücü koltuğu modülü.
75	–	Kullanılmamış.
76	20A	e-Shifter.
77	30A	Klimalı ön koltuklar.
78	–	Kullanılmamış.
79	40A	Fan motoru.
80	30A	Elektrikli bagaj kapağı.
81	40A	Çevirici.
82	60 A	Kilitlenme önleyici fren sistemi pompası.
83	25 1	Silecek motoru 1.
84	–	Kullanılmamış.
85	30A	Panoramik çatı X2.
