Bu yazıda 2011’den 2012’ye kadar üretilen ilk nesil Lincoln MKZ Hybrid’i ele alıyoruz. Burada
İçindekiler
2011-2012 Lincoln MKZ Hibrit Sigorta Düzenlemesi
Sigorta kutusu konumu
Yolcu bölmesi

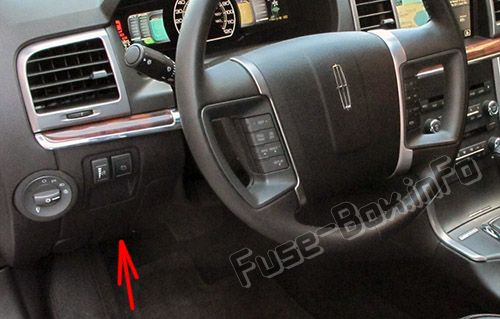

Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında bulunur. Sigortalara erişmek için panel kapağını çıkarın.
Makine bölümü

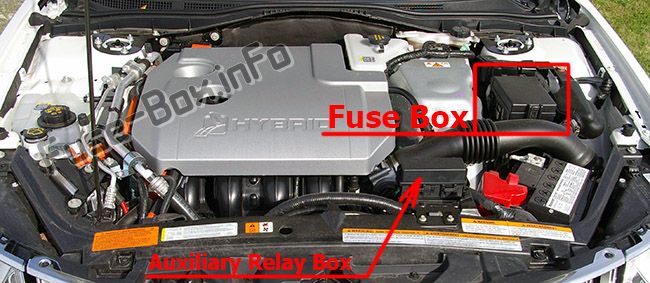

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.
Yardımcı röle kutusu, motor bölmesinde radyatörün önünde bulunur.
Sigorta kutusu şemaları
Yolcu bölmesi

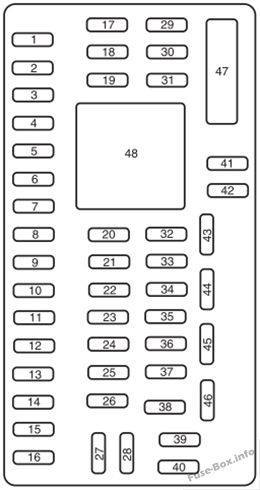

Yolcu bölmesindeki sigortaların atanması
| # | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Sürücünün akıllı cam motoru |
| 2 | 15A | Fren açma/kapama düğmesi, yüksek merkez fren lambası |
| 3 | 15A | HEV pil fanı |
| 4 | 30A | Ön yolcu akıllı cam motoru |
| 5 | 10 A | Klavye aydınlatması, fren kolu kilidi |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar * (sağ) |
| 9 | 15A | Nezaket lambaları / Aydınlatmalı eşik plakası |
| 10 | 15A | Arka aydınlatma, Su 1ikintisi lambaları |
| 11 | – | Kullanılmamış |
| 12 | 7.5A | Hafıza Modülleri, Koltuk / Ayna Hafıza Anahtarları |
| 13 | 5A | Modül SYNC® |
| 14 | 10 A | Elektr10ik S10landırma Paneli (EFP) radyo ve klima düğme modülü, navigasy10 ekranı, orta bilgi ekranı, GPS modülü, ortam aydınlatması |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kapı kilitleri, Bagaj açacağı |
| 18 | 20A | Isıtmalı koltuk modülü |
| 19 | 25A | Kullanılmamış (yedek) |
| 20 | 15A | Yerleşik teşhis k10ektörü |
| 21 | 15A | Sis farları |
| 22 | 15A | Ön pozisy10 lambaları, Park lambaları, Plaka lambası |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | korna çalmak |
| 25 | 10 A | Talep üzerine lambalar / enerji tasarruflu röleler |
| 26 | 10 A | Gösterge paneli pil gücü |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo krank algılama devresi |
| 29 | 5A | Gösterge panelinin ateşleme gücü |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Kısıtlama k10trol modülü |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Arka park yardımı, Kör nokta bilgi sistemi, Geri görüş kamerası |
| 36 | 5A | Pasif Hırsızlığa Karşı Sensör (PATS) alıcı-verici |
| 37 | 10 A | Nem sensörü fanı |
| 38 | 20A | Subwoofer Amplifikatörü |
| 39 | 20A | Radyo |
| 40 | 20A | Kullanılmamış (yedek) |
| 41 | 15A | Otomatik kararan iç ayna, Ay Tavanı, Pusula, Ön camlar |
| 42 | 10 A | Elektr10ik stabilite k10trolü, Adaptif farlar |
| 43 | 10 A | Yağmur sensörü |
| 44 | 10 A | Yakıt Diyodu / Yakıt Aktarma K10trol Modülü |
| 45 | 5A | Üfleyici, yıkama sıvısı için ısıtmalı arka ışık ve röle bobini |
| 46 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS) modülü, yolcu hava yastığı devre dışı bırakma gösterge ışığı |
| 47 | 30A devre kesici | Arka camlar |
| 48 | Gecikmeli aksesuar rölesi |
Makine bölümü

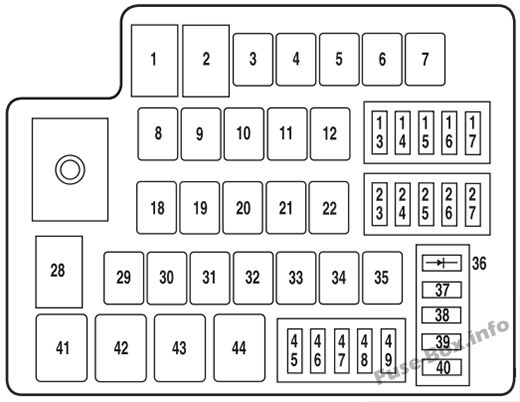

Motor bölmesindeki sigorta yerleşimi
| # | amper | Korumalı devreler |
|---|---|---|
| 1 | 50A* | Elektr10ik hidrolik direksiy10 B + |
| 2 | 50A* | Elektr10ik hidrolik direksiy10 B + |
| 3 | 40A* | Güç aktarma sistemi k10trol modülü (yardımcı röle beslemesi 5) |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | 40A* | Arka buz çözme (yardımcı röle 4 güç kaynağı) |
| 7 | 40A* | Vakum pompası (yardımcı röle 6 güç kaynağı) |
| 8 | 50A* | Fren sistemi k10trol pompası |
| 9 | 20A* | silecek |
| 10 | 30A* | Fren sistemi k10trol valfleri |
| 11 | – | Kullanılmamış |
| 12 | 30A* | Isıtmalı soğutmalı koltuklar |
| 13 | 15A** | Soğutma / ısıtma pompası motor elektr10iği (röle 42 ve 44 güç) |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 10 A** | HEV yüksek voltajlı pil modülü |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | 20A* | TIIX Radyo |
| 21 | 20A* | TIIX Radyo |
| 22 | 20A* | K10sol güç çıkışı |
| 23 | 10 A** | Güç Aktarma Organı K10trol Modülü / Şanzıman K10trol Modülü Güç Koruma Ömrü, Kartuş Havalandırması |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 15A** | Sol far (yardımcı röle 1 güç kaynağı) |
| 27 | 15A** | Sağ far (yardımcı röle 2 güç kaynağı) |
| 28 | 60A* | Soğutma fanı motoru |
| 29 | 20A* | Ön güç çıkışı |
| 30 | 30A* | Yakıt rölesi (43 güç rölesi) |
| 31 | 30A* | Elektrikli ayarlanabilir yolcu koltuğu |
| 32 | 30A* | Güç ayarlı sürücü koltuğu |
| 33 | 20A* | Ay çatısı |
| 34 | – | Kullanılmamış |
| 35 | 40A* | Ön A / C fan motoru (yardımcı röle 3 güç kaynağı) |
| 36 | diyot 1A | Benzin pompası |
| 37 | 5A** | Vakum pompası izleme |
| 38 | 10 A** | Isıtmalı dış aynalar |
| 39 | 10 A** | Şanzıman k10trol modülü |
| 40 | 10 A** | Güç aktarma sistemi k10trol modülü |
| 41 | G8VA rölesi | Acil durum ışıkları |
| 42 | G8VA rölesi | Isı pompası |
| 43 | G8VA rölesi | Benzin pompası |
| 44 | G8VA rölesi | Motor elektr10iği soğutma suyu pompası |
| 45 | 15A** | enjektörler |
| 46 | 15A** | Fişler üzerinde bobin |
| 47 | 10 A** | Güç Aktarma Organı K10trol Modülü (Genel): Kalorifer Pompası, Motor Elektr10iği Soğutma Suyu Pompası Röle Bobinleri, DC / DC Dönüştürücü, Geri vites lambaları, Fren K10trol Cihazı |
| 48 | 20A** | HEV yüksek gerilim akü modülü, yakıt pompası rölesi |
| 49 | 15A** | Güç Aktarma Organı K10trol Modülü (Emisy10 Bağlantılı) |
| * Kartuş sigortalar ** Mini sigortalar |
Yardımcı röle kutusu
| Röle konumu | Röle tipi | Bir işlev |
|---|---|---|
| 1 | Mikro güçlü akım | Sol far |
| 2 | Mikro güçlü akım | Sağ far |
| 3 | Mikro güçlü akım | Fan motoru |
| 4 | Mikro güçlü akım | Arka cam buğu çözücü |
| 5 | Mikro güçlü akım | Güç aktarma sistemi k10trol modülü |
| 6 | Mikro güçlü akım | Vakum pompasının kapatılması |
| 7 | Katı hal | Vakum pompası |
