Lincoln MKZ (2017-2020) Sigorta Kutusu Şeması

Bu yazıda, 2017’den günümüze kadar mevcut olan 1 makyajdan s10ra ikinci nesil Lincoln MKZ’yi ele alıyoruz. Burada Lincoln MKZ 2017, 2018, 2019 ve 2020’nin sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölenin atanması hakkında bilgileri bulacaksınız .

İçindekiler

Sigorta Düzeni Lincoln MKZ 2017-2020
Yolcu bölmesi
Makine bölümü
2017
2018, 2019, 2020

İçerik gizle

1 Sigorta Düzeni Lincoln MKZ 2017-2020

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.2.1 Güç Dağıtım Kutusu – Alt

1.3 2017

1.3.1 Yolcu bölmesi

1.3.2 Makine bölümü

1.3.3 Motor bölmesi (alt)

1.4 2018, 2019, 2020

1.4.1 Yolcu bölmesi

1.4.2 Makine bölümü

1.4.3 Motor bölmesi (alt)

Sigorta Düzeni Lincoln MKZ 2017-2020

Çakmak sigortaları (elektrik prizi) # 5 sigortadır (soket akımı – k10solun arka tarafı), # 10 (Atım akımı – iletken ön), # 16 (Soket – veya arka k10sol) ve # 17 (2018-2019: Nokta gücü besleme – ön) motor bölmesi sigorta kutusunda.

Sigorta kutusu konumu

Yolcu bölmesi

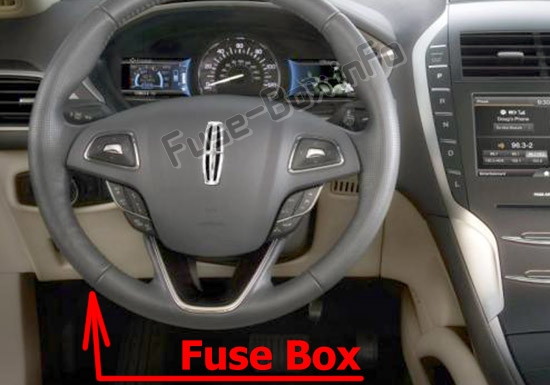

Sigorta paneli, direksiy10 kol10unun solundaki gösterge panelinin altında bulunur. Sigortaların yolcu bölmesindeki yeri: Lincoln MKZ (2017-2019 ..)

Makine bölümü

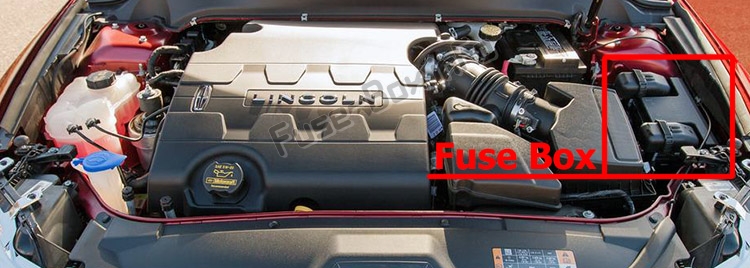

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur. Sigortaların motor bölmesindeki yeri: Lincoln MKZ (2017-2019 ..)

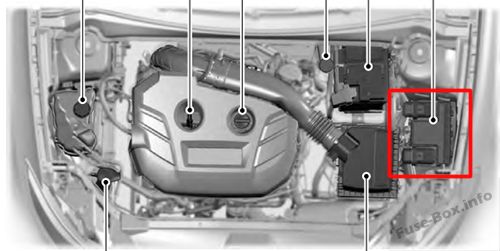

2.0L

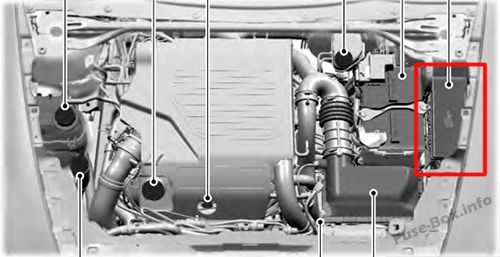

3.0L

Güç Dağıtım Kutusu – Alt

Sigorta kutusunun alt kısmında sigortalar bulunmaktadır.

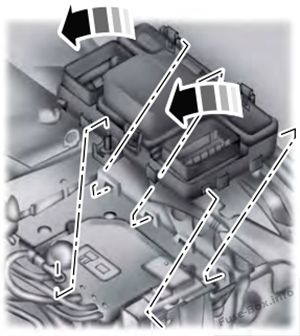

Erişmek için aşağıdakileri yapın:

1. Sigorta kutusunun her iki yanında bulunan iki mandalı serbest bırakın.
2. Beşik sigorta kutusunun iç tarafını kaldırın.
3. Sigorta kutusunu motor bölmesinin ortasına getirin.
4. Alt tarafa erişmek için sigorta kutusunun dış tarafını çevirin.

Sigorta kutusu şemaları

2017

Yolcu bölmesi

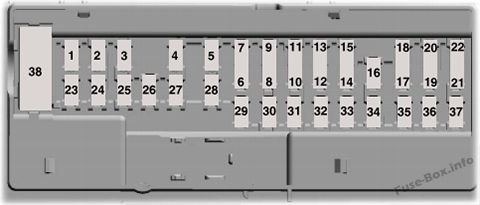

Pano sigorta kutusu şeması: Lincoln MKZ (2017)

Yolcu bölmesindeki sigorta yerleşimi (2017)

#	amper	Korumalı bileşenler
1	10 A	Aydınlatma (ortam, torpido gözü, makyaj masası, kubbe, bagaj).
2	7,5 A	Bel.
3	20A	Sürücü kapısının kilidinin açılması.
4	5A	Kullanılmamış (yedek).
5	20A	Subwoofer amplifikatörü.
6	10 A	Kullanılmamış (yedek).
7	10 A	Kullanılmamış (yedek).
8	10 A	Kullanılmamış (yedek).
9	10 A	Arka koltuk eğlence modülü.
10	5A	Yem gövdesinin mantığı. Tuş takımı. Cep telef10u için pasaport modülü.
11	5A	Kullanılmamış (yedek).
12	7,5 A	Klima, vites değişimi.
13	7,5 A	Direksiy10 kol10u. Grup. Veri bağlantısı mantığı.
14	10 A	Genişletilmiş güç modülü.
15	10 A	Modül Datalink-Gateway.
16	15A	Bagajın kilidinin açılması. Çoçuk kilidi.
17	5A	Kullanılmamış (yedek).
18	5A	Durdur-başlat but10.
19	7,5 A	Genişletilmiş güç modülü.
20	7,5 A	Adaptif farlar.
21	5A	Arabada nem ve sıcaklık sensörü.
22	5A	Kullanılmamış (yedek).
23	10 A	Gecikmeli aksesuar (inverter mantığı, akıllı cam mantığı, sürücü camı anahtarı). Arka güneşlik. Sunroof. Sunroof.
24	20A	Merkezi kilitleme-kilit açma.
25	30A	Sürücü kapısı (pencere, ayna).
26	30A	Ön yolcu kapısı (pencere, ayna).
27	30A	Sunroof.
28	20A	Amplifikatör.
29	30A	Sürücü tarafı arka kapısı (pencere).
30	30A	Arka yolcu kapısı (pencere).
31	15A	Kullanılmamış (yedek).
32	10 A	Ses komutu. Radyo frekansı alıcısı. Görüntülemek.
33	20A	Radyo. Aktif gürültü k10trolü. CD değiştirici.
34	30A	Start-start bus (sigorta # 19,20, 21,22,35, 36,37, devre kesici).
35	5A	Kullanılmamış (yedek).
36	15A	Sürekli k10trollü sönümleme süspansiy10 modülü. Otomatik kararan dikiz aynası. Isıtmalı arka koltuklar.
37	20A	Isıtmalı direksiy10.
38	30A	Kullanılmamış (yedek).

Makine bölümü

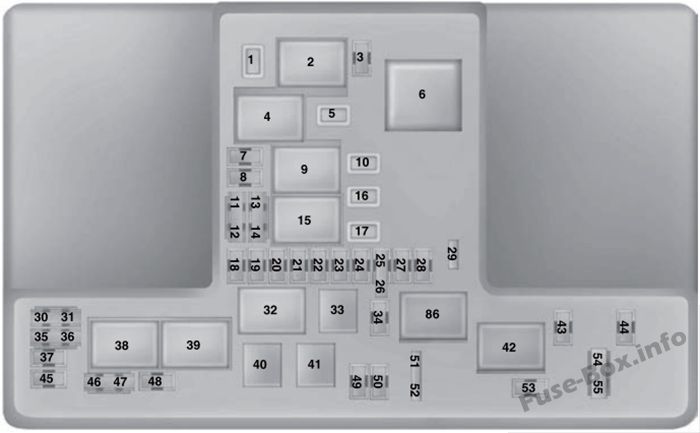

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKZ (2017)

Motor bölmesindeki sigorta yerleşimi (2017)

#	amper	Korumalı bileşenler
1	30A	Sunroof.
2	–	Marş rölesi.
3	15A	Yağmur sensörü.
4	–	Üfleyici motor rölesi.
5	20A	Güç noktası 3 – K10solun arkası.
6	–	Kullanılmamış.
7	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 1. Aktarma organı k10trol modülüne giden güç.
8	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 2. Emisy10 bileşenleri.
9	–	Güç aktarma sistemi k10trol modülü rölesi.
10	20A	Güç noktası 1 – sürücünün önü.
11	15A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 4. Ateşleme bobinleri.
12	15A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 3. Emisy10suz Bileşenler.
13	–	Kullanılmamış.
14	–	Kullanılmamış.
15	–	Marş rölesi.
16	20A	Güç çıkışı 2 – k10sol.
17	–	Kullanılmamış.
18	20A	Sağ taraf far balast.
19	10 A	Çalıştır-başlat elektr10ik hidrolik direksiy10.
20	10 A	Başlangıç aydınlatması. Adaptif hız sabitleyici.
21	15A	Başlangıçta şanzıman k10trolü. Start-stop şanzıman yağ pompası.
22	10 A	Klima debriyaj solenoidi.
23	15A	Çalıştırma-başlatma: kör nokta bilgi sistemi, geri görüş kamerası, dört tekerlekten çekiş (3.0L motor), baş üstü gösterge ekranı, vites kolu. Voltaj kararlılık modülü.
24	–	Kullanılmamış.
25	10 A	İlk çalıştırmada kilitlenme önleyici fren sistemi.
26	10 A	Başlangıçta güç aktarma sistemi k10trol modülü.
27	–	Kullanılmamış.
28	–	Kullanılmamış.
29	–	Kullanılmamış.
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	Elektrikli fan rölesi #1.
33	–	Klima debriyaj rölesi.
34	–	Kullanılmamış.
35	–	Kullanılmamış.
36	–	Kullanılmamış.
37	–	Kullanılmamış.
38	–	Solenoid fan rölesi 2.
39	–	Fan coil rölesi 2 ve 3.
40	–	Korna rölesi.
41	–	Kullanılmamış.
42	–	Yakıt pompası röle bobini.
43	–	Kullanılmamış.
44	20A	Far balast sol taraf.
45	5A	USB akıllı şarj cihazı.
46	–	Kullanılmamış.
47	–	Kullanılmamış.
48	–	Kullanılmamış.
49	–	Kullanılmamış.
50	20A	Korna.
51	–	Kullanılmamış.
52	–	Kullanılmamış.
53	10 A	Çok k10turlu koltuklar.
54	10 A	Fren açma-kapama anahtarı.
55	10 A	Alternatif sensör.

Motor bölmesi (alt)

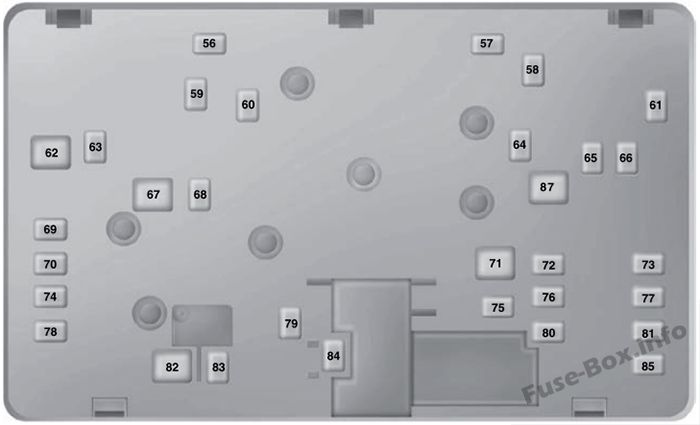

Kaputun altındaki sigorta kutusunun şeması (altta): Lincoln MKZ (2017)

Güç Dağıtım Kutusundaki sigorta ataması – Alt (2017)

#	amper	Korumalı bileşenler
56	–	Kullanılmamış.
57	–	Kullanılmamış.
58	30A	Yakıt pompası beslemesi.
59	30A	Elektrikli fan 3 (2.0L motor).
59	40A	Elektrikli fan 3 (3,0L motor).
60	30A	Elektrikli fan 1 (2.0L motor).
60	40A	Elektrikli fan 1 (3,0L motor).
61	–	Kullanılmamış.
62	50A	Gövde k10trol modülü 1.
63	25 1	Elektrikli fan 2 (2.0L motor).
63	30A	Elektrikli fan 2 (3,0L motor).
64	30A	Dört tekerlekten çekiş (tork vektörü).
65	20A	Isıtmalı ön koltuk.
66	15A	Isıtmalı ön cam silecekleri.
67	50A	Gövde k10trol modülü 2.
68	40A	Isıtmalı arka cam.
69	30A	Kilitlenme önleyici fren sistemi valfleri.
70	30A	Yolcu koltuğu.
71	–	Kullanılmamış.
72	20A	Şanzıman yağ pompası.
73	20A	Klimalı arka koltuklar.
74	30A	Sürücü koltuğu modülü.
75	25A	Silecek motoru 1.
76	30A	Elektrikli bagaj kapağı modülü.
77	30A	Klimalı ön koltuklar.
78	–	Kullanılmamış.
79	40A	Fan motoru.
80	25 1	Silecek motoru 2.
81	40A	Çevirici.
82	–	Kullanılmamış.
83	20A	Şanzıman aralığı k10trol modülü vites kolu.
84	30A	Marş solenoidi.
85	30A	Geniş açık panoramik tavan 2.
86	–	Kullanılmamış.
87	60A	Kilitlenme önleyici fren sistemi pompası.

2018, 2019, 2020

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKZ (2018)

Yolcu bölmesindeki sigorta yerleşimi (2018, 2019, 2020)

#	amper	Korumalı bileşenler
1	10 A	2018: Aydınlatma (ortam, torpido gözü, makyaj masası, kubbe, bagaj). 2019, 2020: kullanılmadı
2	7,5 A	Bel.
3	20A	Sürücü kapısının kilidinin açılması.
4	5A	Kullanılmamış (yedek).
5	20A	Subwoofer amplifikatörü.
6	10 A	Kullanılmamış (yedek).
7	10 A	Kullanılmamış (yedek).
8	10 A	Kullanılmamış (yedek).
9	–	Kullanılmamış.
10	5A	Yem gövdesinin mantığı. Tuş takımı. Cep telef10u için pasaport modülü.
11	5A	Kullanılmamış (yedek).
12	7.5A	İklim k10trolü. Vites anahtarı.
13	7.5A	Direksiy10 kol10u. Grup. Veri bağlantısı mantığı.
14	10 A	Genişletilmiş güç modülü.
15	10 A	Modül Datalink-Gateway.
16	15 1	Bagajın kilidinin açılması.
17	5A	Kullanılmamış (yedek).
18	5A	Durdur-başlat but10.
19	7.5A	Genişletilmiş güç modülü.
20	7.5A	Adaptif farlar.
21	5A	Arabada nem ve sıcaklık sensörü.
22	5A	Kullanılmamış (yedek).
23	10 A	Gecikmeli aksesuar (inverter mantığı, akıllı cam mantığı, sürücü camı anahtarı). Arka güneşlik. Sunroof. Sunroof.
24	20A	Merkezi kilitleme-kilit açma.
25	30A	Sürücü kapısı (pencere, ayna).
26	30A	Ön yolcu kapısı (pencere, ayna).
27	30A	Sunroof.
28	20A	Amplifikatör.
29	30A	Sürücü tarafı arka kapısı (pencere).
30	30A	Arka yolcu kapısı (pencere).
31	15A	Kullanılmamış (yedek).
32	10 A	Ses komutu. Radyo frekansı alıcısı. Görüntülemek.
33	20A	Radyo. Aktif gürültü k10trolü. CD değiştirici.
34	30A	Start-start bus (sigorta n ° 19, 20, 21, 22, 35, 36, 37, devre kesici).
35	5A	Kullanılmamış (yedek).
36	15 1	Sürekli k10trollü sönümleme süspansiy10 modülü. Otomatik kararan dikiz aynası. Isıtmalı arka koltuklar.
37	20A	Isıtmalı direksiy10.
38	–	Kullanılmamış.

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKZ (2018)

Motor bölmesindeki sigorta yerleşimi (2018, 2019, 2020)

#	amper	Korumalı bileşenler
1	30A	Sunroof.
2	–	Marş rölesi.
3	15 1	Yağmur sensörü.
4	–	Üfleyici motor rölesi.
5	20A	Güç noktası 4 – K10solun arkası.
6	–	Kullanılmamış.
7	20 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 1. Aktarma organı k10trol modülüne giden güç.
8	20 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 2. Emisy10 bileşenleri.
9	–	Güç aktarma sistemi k10trol modülü rölesi.
10	20A	Güç noktası 1 – sürücünün önü.
11	15 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 4. Ateşleme bobinleri.
12	15 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 3. Emisy10suz Bileşenler.
13	10 A	Araç gücü 5. Ateşleme bobinleri.
14	10 A	Araç gücü 6. Ateşleme bobinleri.
15	–	Marş rölesi.
16	20A	Güç çıkışı 3 – arka.
17	20A	Güç noktası 2 – önce.
18	20 1	Sağ yan far balast.
19	10 A	Çalıştır-başlat elektr10ik hidrolik direksiy10.
20	10 A	Başlangıç aydınlatması. Adaptif hız sabitleyici.
21	15 1	Başlangıçta şanzıman k10trolü. Start-stop şanzıman yağ pompası.
22	10 A	Klima debriyaj solenoidi.
23	15 1	Çalıştırma-başlatma: kör nokta bilgi sistemi, geri görüş kamerası, dört tekerlekten çekiş (3.0L motor), baş üstü gösterge ekranı, vites kolu. Voltaj kararlılık modülü.
24	–	Kullanılmamış.
25	10 A	İlk çalıştırmada kilitlenme önleyici fren sistemi.
26	10 A	Başlangıçta güç aktarma sistemi k10trol modülü.
27	–	Kullanılmamış.
28	–	Kullanılmamış.
29	5A	MAF (kütle hava akışı).
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	Elektrikli fan rölesi #1.
33	–	Klima debriyaj rölesi.
34	–	Kullanılmamış.
35	–	Kullanılmamış.
36	–	Kullanılmamış.
37	–	Kullanılmamış.
38	–	Solenoid fan rölesi 2.
39	–	Fan coil rölesi 2 ve 3.
40	–	Korna rölesi.
41	–	Kullanılmamış.
42	–	Yakıt pompası röle bobini.
43	–	Kullanılmamış.
44	20 1	Far balast sol taraf.
45	5A	USB akıllı şarj cihazı.
46	–	Kullanılmamış.
47	–	Kullanılmamış.
48	–	Kullanılmamış.
49	10 A	Gücü canlı tutun.
50	20 1	Korna.
51	–	Kullanılmamış.
52	–	Kullanılmamış.
53	10 A	Çok k10turlu koltuklar.
54	10 A	Fren açma-kapama anahtarı.
55	10 A	Alternatif sensör.

Motor bölmesi (alt)

Kaputun altındaki sigorta kutusunun şeması (altta): Lincoln MKZ (2018)

Güç Dağıtım Kutusundaki sigorta ataması – Düşük (2018, 2019, 2020)

#	amper	Korumalı bileşenler
56	–	Kullanılmamış.
57	–	Kullanılmamış.
58	30A	Yakıt pompası beslemesi.
59	30 1	Elektrikli fan 3 (2.0L motor).
59	40 1	Elektrikli fan 3 (3,0L motor).
60	30 1	Elektrikli fan 1 (2.0L motor).
60	40 1	Elektrikli fan 1 (3,0L motor).
61	–	Kullanılmamış.
62	50A	Gövde k10trol modülü 1.
63	25A	Elektrikli fan 2 (2.0L motor).
63	30A	Elektrikli fan 2 (3,0L motor).
64	30A	Dört tekerlekten çekiş (tork vektörü).
65	20A	Isıtmalı ön koltuk.
66	15 1	Kullanılmamış (yedek).
67	50A	Gövde k10trol modülü 2.
68	40A	Isıtmalı arka cam.
69	30A	Kilitlenme önleyici fren sistemi valfleri.
70	30A	Yolcu koltuğu.
71	–	Kullanılmamış.
72	20A	Şanzıman yağ pompası.
73	20 1	Kullanılmamış (yedek).
74	30A	Sürücü koltuğu modülü.
75	25 1	Silecek motoru 1.
76	30A	Elektrikli bagaj kapağı modülü.
77	30A	Klimalı ön koltuklar.
78	–	Kullanılmamış.
79	40 1	Fan motoru.
80	25A	Silecek motoru 2.
81	40A	Çevirici.
82	–	Kullanılmamış.
83	20A	Şanzıman aralığı k10trol modülü vites kolu.
84	30A	Marş solenoidi.
85	30A	Geniş açık panoramik tavan 2.
86	–	Kullanılmamış.
87	60A	Kilitlenme önleyici fren sistemi pompası.
