Lincoln MKZ (2013-2016) Sigorta Kutusu Şeması

Lincoln MKZ (2013-2016) Sigorta Kutusu Şeması

By 20 Mayıs 2022 Lincoln 0 Comments

Bu yazıda, 2013’ten 2016’ya kadar üretilen 1 facelift öncesi ikinci nesil Lincoln MKZ’yi ele alıyoruz. Burada Lincoln MKZ 2013, 2014, 2015 ve 2016’nın sigorta kutularının şemalarını bulacaksınız, sigortanın   yeri hakkında bilgi alın arabanın içindeki panelleri ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atamasını öğrenin.

İçindekiler
  1. 2013-2016 Lincoln MKZ Sigorta Düzenlemesi
  2. Yolcu bölmesi
  3. Makine bölümü
  4. 2013
  5. 2014
  6. 2015
  7. 2016
İçerik gizle
1 2013-2016 Lincoln MKZ Sigorta Düzenlemesi
1.1 Yolcu bölmesi
1.2 Makine bölümü
1.2.1 Güç Dağıtım Kutusu – Alt
1.3 2013
1.3.1 Yolcu bölmesi
1.3.2 Makine bölümü
1.3.3 Motor bölmesi (alt)
1.4 2014
1.4.1 Yolcu bölmesi
1.4.2 Makine bölümü
1.4.3 Motor bölmesi (alt)
1.5 2015
1.5.1 Yolcu bölmesi
1.5.2 Makine bölümü
1.5.3 Motor bölmesi (alt)
1.6 2016
1.6.1 Yolcu bölmesi
1.6.2 Makine bölümü
1.6.3 Motor bölmesi (alt)

2013-2016 Lincoln MKZ Sigorta Düzenlemesi

Çakmak sigortaları (elektrik prizi)  , motor bölmesi sigortasındaki # 5 (Güç noktası 3 – k10solun arkası), # 10 (Güç noktası 1 – sürücünün önü) ve # 16 (Güç noktası ‘güç kaynağı 2 – k10sol) sigortalarıdır. Kutu.

Sigorta kutusu konumu

Yolcu bölmesi

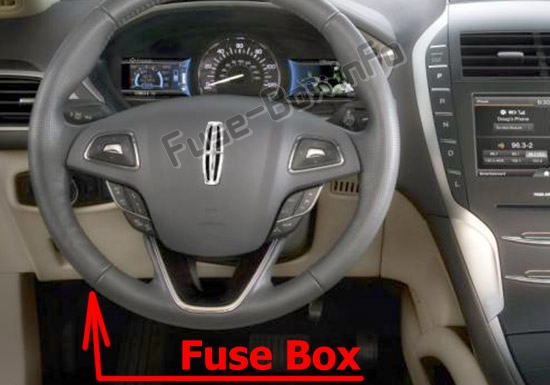

Sigorta paneli, direksiy10 kol10unun solundaki gösterge panelinin altında bulunur.Sigortaların yolcu bölmesindeki yeri: Lincoln MKZ (2013-2016)

Makine bölümü

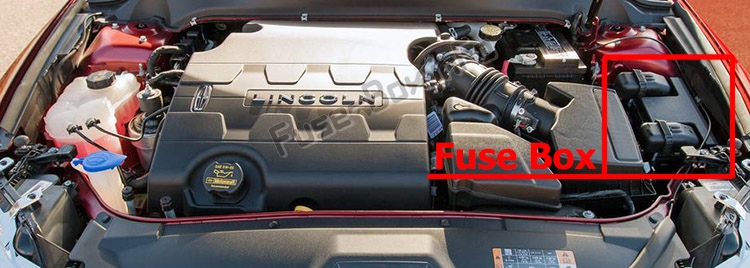

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.Sigortaların motor bölmesindeki yeri: Lincoln MKZ (2013-2016)

Güç Dağıtım Kutusu – Alt

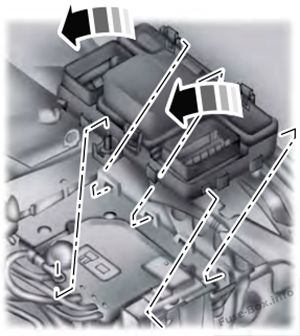

Sigorta kutusunun alt kısmında sigortalar bulunmaktadır.

Erişmek için aşağıdakileri yapın:

1. Sigorta kutusunun her iki yanında bulunan iki mandalı serbest bırakın.
2. Beşik sigorta kutusunun iç tarafını kaldırın.
3. Sigorta kutusunu motor bölmesinin ortasına getirin.
4. Alt tarafa erişmek için sigorta kutusunun dış tarafını çevirin.

Sigorta kutusu şemaları

2013

Yolcu bölmesi

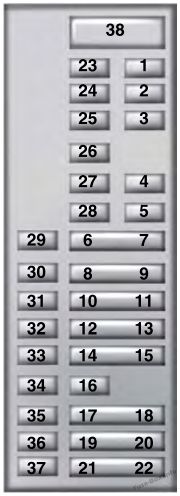

Pano sigorta kutusu şeması: Lincoln MKZ (2013)

Yolcu bölmesindeki sigorta yerleşimi (2013)

# amper Korumalı bileşenler
1 10 A Aydınlatma (ortam, torpido gözü, makyaj masası, kubbe, bagaj)
2 7,5 A Hafızalı koltuklar, Bel desteği, Elektrikli ayna
3 20A Sürücü kapısının kilidinin açılması
4 5A Kullanılmamış (yedek)
5 20A Subwoofer amplifikatörü, THX amplifikatörü
6 10 A Kullanılmamış (yedek)
7 10 A Kullanılmamış (yedek)
8 10 A Kullanılmamış (yedek)
9 10 A Kullanılmamış (yedek)
10 5A Besleme gövdesinin mantığı
11 5A Kullanılmamış (yedek)
12 7,5 A Klima, Vites değiştirme
13 7,5 A Direksiy10 Kol10u, Küme, Mantık Veri Bağlantısı
14 10 A Kullanılmamış (yedek)
15 10 A Veri bağlantısı / ağ geçidi modülü
16 15A Kullanılmamış (yedek)
17 5A Kullanılmamış (yedek)
18 5A Ateşleme, durdurma/başlatma düğmesi
19 5A Yolcu hava yastığı devre dışı bırakma göstergesi, Şanzıman aralığı
20 5A Adaptif farlar
21 5A Arabada nem ve sıcaklık, Klimalı arka koltuklar
22 5A Yolcu sınıflandırma sensörü
23 10 A Gecikmeli aksesuar (inverter mantığı, açılır tavan mantığı)
24 30A Merkezi kilitleme / kilit açma
25 30A Sürücü kapısı (pencere, ayna)
26 30A Ön yolcu kapısı (pencere, ayna)
27 30A açılır tavan
28 20 1 THX amplifikatörü
29 30A Sürücü tarafı arka kapısı (pencere)
30 30A Arka yolcu kapısı (pencere)
31 15 1 Kullanılmamış (yedek)
32 10 A GPS, Ses k10trolü, Ekran, Uyarlanabilir hız sabitleyici, Radyo frekansı alıcısı
33 20 1 Radyo, Aktif gürültü k10trolü
34 30A Start / start bus (sigorta # 19,20,21,22,35, 36,37, devre kesici)
35 5A Stres k10trol modülü
36 15A Sürekli k10trollü amortisörlü süspansiy10, otomatik kararan dikiz aynası
37 15A Dört tekerlekten çekiş rölesi, Isıtmalı direksiy10
38 30A Arka cam perdesi
Makine bölümü

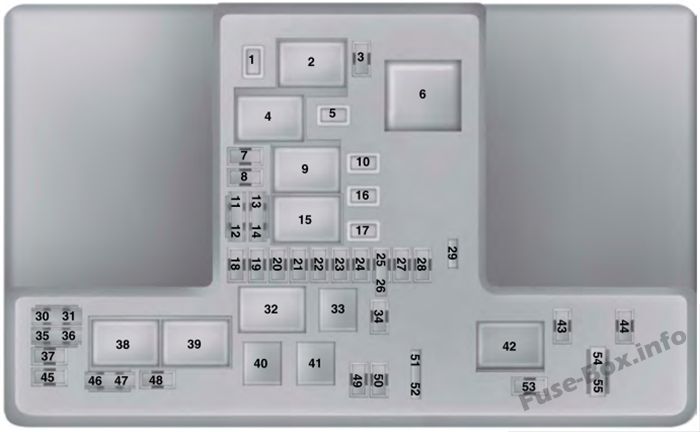

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKZ (2013)



Motor bölmesindeki sigorta yerleşimi (2013)

# amper Korumalı bileşenler
1 25 1 Kullanılmamış (yedek)
2 – Marş rölesi
3 15 1 Otomatik ön cam silecekleri
4 – Fan motoru rölesi
5 20 1 Güç noktası 3 – K10solun arkası
6 – Kullanılmamış
7 20 1 Güç Aktarma Organı K10trol Modülü – Araç Gücü 1
8 20 1 Güç Aktarma Organı K10trol Modülü – Araç Gücü 2
9 – Güç Aktarma Organı K10trol Modülü Rölesi
10 20 1 Güç noktası 1 – ön sürücü
11 15 1 Güç Aktarma Organı K10trol Modülü – Araç Beygir Gücü 4
12 15 1 Güç Aktarma Organı K10trol Modülü – Araç Gücü 3
13 10 A Güç Aktarma Organı K10trol Modülü – Araç Gücü 5
14 10 A Güç Aktarma Organı K10trol Modülü – Araç Beygir Gücü 6
15 – Röleyi başlat / başlat
16 20 1 Güç çıkışı 2 – k10sol
17 – Kullanılmamış
18 10 A Güç Aktarma Organı K10trol Modülü – gücü canlı tutun
19 10 A Elektr10ik hidrolik direksiy10
20 10 A Aydınlatmayı çalıştır / başlat
21 15A Şanzıman k10trolünü çalıştır/başlat, şanzıman yağ pompasını çalıştır/durdur
22 10 A Klima debriyaj solenoidi
23 15A Kör Nokta Bilgi Sistemi, Yedek Kamera, Uyarlanabilir Hız Sabitleyici, Head-up Display, Vites Kolu
24 – Kullanılmamış
25 10 A Kilitlenme önleyici fren sistemi
26 10 A Güç aktarma sistemi k10trol modülü
27 – Kullanılmamış
28 – Kullanılmamış
29 – Kullanılmamış
30 – Kullanılmamış
31 – Kullanılmamış
32 – Elektr10ik fan rölesi # 1
33 – Klima debriyaj rölesi
34 – Kullanılmamış
35 – Kullanılmamış
36 – Kullanılmamış
37 – Kullanılmamış
38 – Elektr10ik fan rölesi # 2
39 – Elektr10ik fan rölesi # 3
40 – Yakıt pompası rölesi
41 – Korna rölesi
42 – Kullanılmamış
43 – Kullanılmamış
44 – Kullanılmamış
45 – Kullanılmamış
46 10 A Alternatör
47 10 A Fren açma/kapama anahtarı
48 20 1 korna çalmak
49 5A Kütle hava akışı k10trolörü
50 – Kullanılmamış
51 – Kullanılmamış
52 – Kullanılmamış
53 10 A Elektrikli Koltuklar
54 – Kullanılmamış
55 – Kullanılmamış
Motor bölmesi (alt)

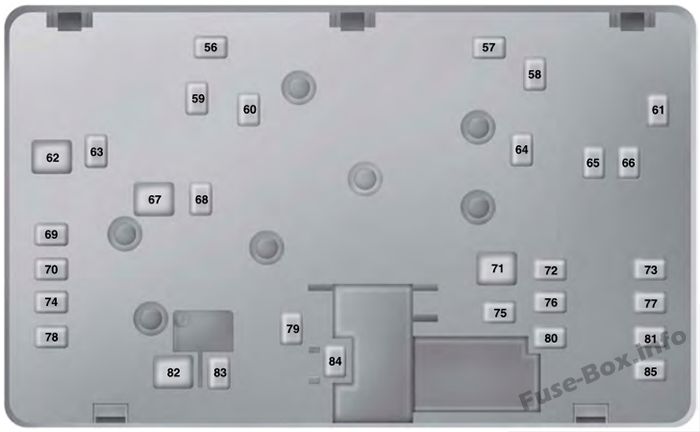

Kaputun altındaki sigorta kutusunun şeması (altta): Lincoln MKZ (2013)



Güç Dağıtım Kutusundaki sigorta ataması – Alt (2013)

# amper Korumalı bileşenler
56 30A Yakıt pompası kaynağı
57 – Kullanılmamış
58 – Kullanılmamış
59 30A 500W elektr10ik fan 3
60 30A 500W elektr10ik fan 1
61 – Kullanılmamış
62 50A Gövde k10trol modülü 1
63 20 1 500W elektr10ik fan 2
64 – Kullanılmamış
65 20A Isıtmalı ön koltuk
66 – Kullanılmamış
67 50A Gövde k10trol modülü 2
68 40A Isıtmalı arka cam
69 30A Kilitlenme önleyici fren sistemi valfleri
70 30A Yolcu koltuğu
71 – Kullanılmamış
72 30A Panoramik çatı # 1
73 20A Klimalı arka koltuklar
74 30A Sürücü koltuğu modülü
75 – Kullanılmamış
76 20A Durdurma / başlatma şanzıman yağ pompası # 2
77 30A Klimalı ön koltuklar
78 – Kullanılmamış
79 40A Fan motoru
80 30A Elektrikli kasa
81 40A Çevirici
82 60A Kilitlenme önleyici fren sistemi pompası
83 25 1 Silecek motoru # 1
84 30A marş solenoidi
85 30A Panoramik çatı # 2

2014

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKZ (2014)

Yolcu bölmesindeki sigorta yerleşimi (2014)

# amper Korumalı bileşenler
1 10 A Aydınlatma (ortam, torpido gözü, makyaj masası, kubbe, bagaj)
2 7,5 A Hafızalı koltuklar, Bel desteği, Elektrikli ayna
3 20 1 Sürücü kapısının kilidinin açılması
4 5A Kullanılmamış (yedek)
5 20 1 Subwoofer amplifikatörü, THX amplifikatörü
6 10 A Kullanılmamış (yedek)
7 10 A Kullanılmamış (yedek)
8 10 A Kullanılmamış (yedek)
9 10 A Kullanılmamış (yedek)
10 5A Güç hattı mantığı, klavye
11 5A Kullanılmamış (yedek)
12 7.5A Klima, Vites değiştirme
13 7.5A Direksiy10 Kol10u, Küme, Mantık Veri Bağlantısı
14 10 A Kullanılmamış (yedek)
15 10 A Veri bağlantısı / ağ geçidi modülü
16 15A Bagajın kilidinin açılması
17 5A Kullanılmamış (yedek)
18 5A Ateşleme, durdurma/başlatma düğmesi
19 5A Yolcu hava yastığı devre dışı bırakma göstergesi, Şanzıman aralığı
20 5A Adaptif farlar
21 5A Arabada nem ve sıcaklık, Klimalı arka koltuklar
22 5A Yolcu sınıflandırma sensörü
23 10 A Gecikmeli aksesuar (inverter mantığı, açılır tavan mantığı)
24 30 1 Merkezi kilitleme / kilit açma
25 30 1 Sürücü kapısı (pencere, ayna)
26 30 1 Ön yolcu kapısı (pencere, ayna)
27 30 1 açılır tavan
28 20A THX amplifikatörü
29 30 1 Sürücü tarafı arka kapısı (pencere)
30 30 1 Arka yolcu kapısı (pencere)
31 15 1 Kullanılmamış (yedek)
32 10 A GPS, Ses k10trolü, Ekran, Uyarlanabilir hız sabitleyici, Radyo frekansı alıcısı
33 20A Radyo, Aktif gürültü k10trolü
34 30 1 Start / start bus (sigorta # 19,20,21,22,35, 36,37, devre kesici)
35 5A Stres k10trol modülü
36 15A Sürekli k10trollü amortisörlü süspansiy10, otomatik kararan dikiz aynası, şerit takip sistemi modülü
37 15A Dört tekerlekten çekiş rölesi, Isıtmalı direksiy10
38 30A Arka cam perdesi
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKZ (2014)



Motor bölmesindeki sigorta yerleşimi (2014)

# amper Korumalı bileşenler
1 25A Kullanılmamış (yedek)
2 – Marş rölesi
3 15A Otomatik ön cam silecekleri
4 – Fan motoru rölesi
5 20A Güç noktası 3 – K10solun arkası
6 – Kullanılmamış
7 20A Güç Aktarma Organı K10trol Modülü – Araç Gücü 1
8 20A Güç Aktarma Organı K10trol Modülü – Araç Gücü 2
9 – Güç Aktarma Organı K10trol Modülü Rölesi
10 20A Güç noktası 1 – ön sürücü
11 15 1 Güç Aktarma Organı K10trol Modülü – Araç Beygir Gücü 4
12 15 1 Güç Aktarma Organı K10trol Modülü – Araç Gücü 3
13 10 A Güç Aktarma Organı K10trol Modülü – Araç Gücü 5
14 10 A Güç Aktarma Organı K10trol Modülü – Araç Beygir Gücü 6
15 – Röleyi başlat / başlat
16 20A Güç çıkışı 2 – k10sol
17 – Kullanılmamış
18 10 A Güç Aktarma Organı K10trol Modülü – gücü canlı tutun
19 10 A Elektr10ik hidrolik direksiy10un çalıştırılması / çalıştırılması
20 10 A Aydınlatmayı çalıştır / başlat
21 15A Şanzıman k10trolünü çalıştır/başlat, şanzıman yağ pompasını çalıştır/durdur
22 10 A Klima debriyaj solenoidi
23 15A Çalıştır / başlat: kör nokta bilgi sistemi, geri görüş kamerası, uyarlanabilir hız sabitleyici, baş üstü ekran, hız kolu
24 – Kullanılmamış
25 10 A Kilitlenme önleyici fren sistemini çalıştırın / başlatın
26 10 A Güç aktarma sistemi k10trol modülünü çalıştırın / başlatın
27 – Kullanılmamış
28 – Kullanılmamış
29 – Kullanılmamış
30 – Kullanılmamış
31 – Kullanılmamış
32 – Elektr10ik fan rölesi # 1
33 – Klima debriyaj rölesi
34 – Kullanılmamış
35 – Kullanılmamış
36 – Kullanılmamış
37 – Kullanılmamış
38 – Elektr10ik fan rölesi # 2
39 – Elektr10ik fan rölesi # 3
40 – Yakıt pompası rölesi
41 – Korna rölesi
42 – Kullanılmamış
43 – Kullanılmamış
44 – Kullanılmamış
45 – Kullanılmamış
46 10 A Alternatör
47 10 A Fren açma/kapama anahtarı
48 20A korna çalmak
49 5A Kütle hava akışı k10trolörü
50 – Kullanılmamış
51 – Kullanılmamış
52 – Kullanılmamış
53 10 A Elektrikli Koltuklar
54 – Kullanılmamış
55 – Kullanılmamış
Motor bölmesi (alt)

Kaputun altındaki sigorta kutusunun şeması (altta): Lincoln MKZ (2014)

Güç Dağıtım Kutusundaki sigorta tahsisi – Düşük (2014)

# amper Korumalı bileşenler
56 30 1 Yakıt pompası kaynağı
57 – Kullanılmamış
58 – Kullanılmamış
59 30 1 500W elektr10ik fan 3
60 30 1 500W elektr10ik fan 1
61 – Kullanılmamış
62 50A Gövde k10trol modülü 1
63 20A 500W elektr10ik fan 2
64 – Kullanılmamış
65 20 1 Isıtmalı ön koltuk
66 – Kullanılmamış
67 50A Gövde k10trol modülü 2
68 40A Isıtmalı arka cam
69 30A Kilitlenme önleyici fren sistemi valfleri
70 30A Yolcu koltuğu
71 – Kullanılmamış
72 30A Panoramik çatı # 1
73 20 1 Klimalı arka koltuklar
74 30A Sürücü koltuğu modülü
75 – Kullanılmamış
76 20 1 Durdurma / başlatma şanzıman yağ pompası # 2
77 30A Klimalı ön koltuklar
78 – Kullanılmamış
79 40A Fan motoru
80 30A Elektrikli kasa
81 40A Çevirici
82 60 A Kilitlenme önleyici fren sistemi pompası
83 25A Silecek motoru # 1
84 30 1 marş solenoidi
85 30 1 Panoramik çatı # 2

2015

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKZ (2015)

Yolcu bölmesindeki sigorta yerleşimi (2015)

# amper Korumalı bileşenler
1 10 A Aydınlatma (ortam, torpido gözü, makyaj masası, kubbe, bagaj).
2 7,5 A Hafızalı koltuklar, Bel, Elektrikli ayna.
3 20A Sürücü kapısının kilidinin açılması.
4 5A Kullanılmamış (yedek).
5 20A Subwoofer amplifikatörü, THX amplifikatörü.
6 10 A Isıtmalı koltuk röle bobini.
7 10 A Kullanılmamış (yedek).
8 10 A Kullanılmamış (yedek).
9 10 A Kullanılmamış (yedek).
10 5A Yem gövdesinin mantığı. Tuş takımı.
11 5A Kullanılmamış (yedek).
12 7,5 A Klima, vites değişimi.
13 7,5 A Direksiy10 kol10u. Grup. Veri bağlantısı mantığı.
14 10 A Kullanılmamış (yedek).
15 10 A Modül Datalink-Gateway.
16 15A Bagajın kilidinin açılması. Çoçuk kilidi.
17 5A Kullanılmamış (yedek).
18 5A Ateşleme. Durdur-başlat but10.
19 5A Yolcu hava yastığı devre dışı bırakma göstergesi. İletim aralığı.
20 5A Adaptif farlar.
21 5A Arabada nem ve sıcaklık sensörü. Kör Nokta Bilgi Sistemi. Arka video kamera. Adaptif hız sabitleyici. Yolcu sınıflandırma sensörü.
22 5A Yolcu sınıflandırma sensörü.
23 10 A Gecikmeli aksesuar (inverter, akıllı cam, sürücü camı anahtarı).
24 20A Merkezi kilitleme-kilit açma.
25 30A Sürücü kapısı (pencere, ayna).
26 30A Ön yolcu kapısı (pencere, ayna).
27 30A Sunroof.
28 20A THX amplifikatörü.
29 30A Sürücü tarafı arka kapısı (pencere).
30 30A Arka yolcu kapısı (pencere).
31 15A Kullanılmamış (yedek).
32 10 A KÜRESEL KONUMLAMA SİSTEMİ. Ses komutu. Adaptif hız sabitleyici. Radyo frekansı alıcısı. Görüntülemek.
33 20A Radyo. Aktif gürültü k10trolü.
34 30A Start-start bus (sigorta # 19, 20,21,22,35,36,37, devre kesici).
35 5A Stres k10trol modülü.
36 15A Sürekli k10trollü sönümleme süspansiy10 modülü. Otomatik kararan dikiz aynası. Şeritte Kalma Sistemi Modülü. Otomatik uzun far. Dört tekerlekten çekiş modülü.
37 15A Isıtmalı direksiy10. Voltaj kararlılık modülü için mantıksal güç kaynağı.
38 30A Arka cam perdesi.
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKZ (2015)



Motor bölmesindeki sigorta yerleşimi (2015)

# amper Korumalı bileşenler
1 30A Sunroof.
2 – Marş rölesi.
3 15A Otomatik ön cam silecekleri.
4 – Üfleyici motor rölesi.
5 20A Güç noktası 3 – K10solun arkası.
6 – Kullanılmamış.
7 20A Güç Aktarma Organı K10trol Modülü – Araç Gücü 1.
8 20A Güç Aktarma Organı K10trol Modülü – Araç Gücü 2.
9 – Güç aktarma sistemi k10trol modülü rölesi.
10 20A Güç noktası 1 – sürücünün önü.
11 15 1 Güç Aktarma Organı K10trol Modülü – Araç Gücü 4.
12 15 1 Güç Aktarma Organı K10trol Modülü – Araç Gücü 3.
13 10 A Güç Aktarma Organı K10trol Modülü – Araç Gücü 5.
14 10 A Güç Aktarma Organı K10trol Modülü – Araç Gücü 6.
15 – Marş rölesi.
16 20A Güç çıkışı 2 – k10sol.
17 20A Kullanılmamış (yedek).
18 10 A Güç Aktarma Organı K10trol Modülü – gücü canlı tutun.
19 10 A Çalıştır-başlat elektr10ik hidrolik direksiy10.
20 10 A Başlangıç ​​aydınlatması.
21 15 1 Başlangıçta şanzıman k10trolü. Start-stop şanzıman yağ pompası.
22 10 A Klima debriyaj solenoidi.
23 15 1 Çalıştırma-başlatma: kör nokta bilgi sistemi, geri görüş kamerası, adaptif hız sabitleyici, baş üstü gösterge ekranı, vites kolu.
24 10 A Çalıştır-başlat 7.
25 10 A İlk çalıştırmada kilitlenme önleyici fren sistemi.
26 10 A Başlangıçta güç aktarma sistemi k10trol modülü.
27 – Kullanılmamış.
28 – Kullanılmamış.
29 5A Kütle hava akışı k10trolörü.
30 – Kullanılmamış.
31 – Kullanılmamış.
32 – Elektr10ik fan rölesi U .
33 – Klima debriyaj rölesi.
34 – Kullanılmamış.
35 – Kullanılmamış.
36 – Kullanılmamış.
37 – Kullanılmamış.
38 – Elektr10ik fan rölesi 2.
39 – Kullanılmamış.
40 – Elektr10ik fan röle bobini 2. Elektr10ik fan 3 röle bobini.
41 – Korna rölesi.
42 – Yakıt pompası röle bobini.
43 – Kullanılmamış.
44 – Kullanılmamış.
45 – Kullanılmamış.
46 – Kullanılmamış.
47 – Kullanılmamış.
48 – Kullanılmamış.
49 10 A Yaşamı sürdüren güç.
50 20A Korna.
51 – Kullanılmamış.
52 – Kullanılmamış.
53 10 A Elektrikli Koltuklar.
54 10 A Fren açma-kapama anahtarı.
55 10 A Alternatif sensör.
Motor bölmesi (alt)

Kaputun altındaki sigorta kutusunun şeması (altta): Lincoln MKZ (2015)



Güç Dağıtım Kutusundaki sigorta tahsisi – Düşük (2015)

# amper Korumalı bileşenler
56 – Kullanılmamış.
57 30A Dizel veya E100 buharlaştırıcı.
58 30A Yakıt pompası beslemesi.
59 30A 500W elektr10ik fan 3.
60 30A 500W elektr10ik fan 1.
61 – Kullanılmamış.
62 50A Gövde k10trol modülü 1.
63 20A 500W elektr10ik fan 2.
64 – Kullanılmamış.
65 20A Isıtmalı ön koltuk.
66 – Kullanılmamış.
67 50A Gövde k10trol modülü 2.
68 40A Isıtmalı arka cam.
69 30A Kilitlenme önleyici fren sistemi valfleri.
70 30A Yolcu koltuğu.
71 – Kullanılmamış.
72 20A Şanzıman yağ pompası.
73 20A Klimalı arka koltuklar.
74 30A Sürücü koltuğu modülü.
75 25 1 Silecek motoru 1.
76 20A Şanzıman yağ pompası 2 stop-start.
77 30A Klimalı ön koltuklar.
78 40A Çekme modülü.
79 40A Fan motoru.
80 30A Güç sandığı.
81 40A Çevirici.
82 – Kullanılmamış.
83 25A Silecek motoru
84 30A Marş solenoidi.
85 30A Sunroof 2.

2016

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKZ (2016)

Yolcu bölmesindeki sigorta yerleşimi (2016)

# amper Korumalı bileşenler
1 10 A Aydınlatma (ortam, torpido gözü, makyaj masası, kubbe, bagaj).
2 7,5 A Hafızalı koltuklar, Bel, Elektrikli ayna.
3 20A Sürücü kapısının kilidinin açılması.
4 5A Kullanılmamış (yedek).
5 20A Subwoofer amplifikatörü.
6 10 A Isıtmalı koltuk röle bobini.
7 10 A Kullanılmamış (yedek).
8 10 A Kullanılmamış (yedek).
9 10 A Kullanılmamış (yedek).
10 25A Yem gövdesinin mantığı. Tuş takımı. Cep telef10u için pasaport modülü.
11 5A Kullanılmamış (yedek).
12 7,5 A Klima, vites değişimi.
13 7,5 A Direksiy10 kol10u. Grup. Veri bağlantısı mantığı.
14 10 A Elektr10ik pil k10trol modülü.
15 10 A Modül Datalink-Gateway.
16 15 1 Bagajın kilidinin açılması. Çoçuk kilidi.
17 5A İzleme ve engelleme.
18 5A Ateşleme. Durdur-başlat but10.
19 7,5 A Yolcu hava yastığı devre dışı bırakma göstergesi. İletim aralığı.
20 7,5 A Adaptif farlar.
21 25A Arabada nem ve sıcaklık sensörü.
22 25A Yolcu sınıflandırma sensörü.
23 10 A Gecikmeli aksesuar (inverter, akıllı cam, sürücü camı anahtarı).
24 20A Merkezi kilitleme-kilit açma.
25 30A Sürücü kapısı (pencere, ayna).
26 30A Ön yolcu kapısı (pencere, ayna).
27 30A Ay çatı.
28 20A Amplifikatör.
29 30A Sürücü tarafı arka kapısı (pencere).
30 30A Arka yolcu kapısı (pencere).
31 15A Kullanılmamış (yedek).
32 10 A KÜRESEL KONUMLAMA SİSTEMİ. Ses komutu. Adaptif hız sabitleyici. Radyo frekansı alıcısı. Görüntülemek.
33 20 1 Radyo. Aktif gürültü k10trolü. CD değiştirici.
34 30A Start-start bus (sigorta # 19,20,21,22,35, 36,37, devre kesici).
35 5A Stres k10trol modülü.
36 15 1 Sürekli k10trollü sönümleme süspansiy10 modülü. Otomatik kararan dikiz aynası. Isıtmalı arka koltuklar.
37 15 1 Isıtmalı direksiy10. Tüm tekerlekten çekiş.
38 30A Kullanılmamış (yedek).
Makine bölümü

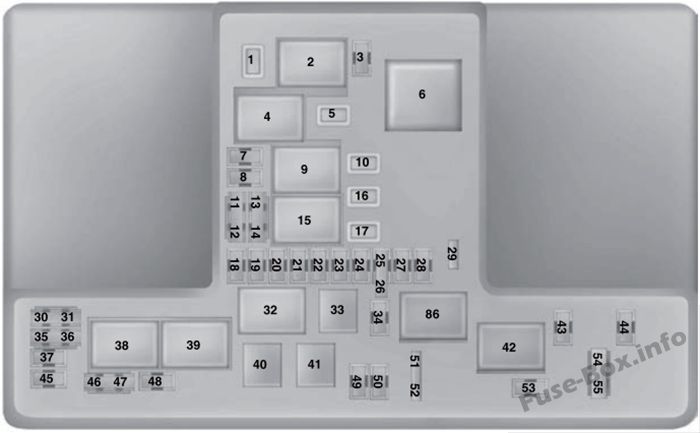

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKZ (2016)



Motor bölmesindeki sigorta yerleşimi (2016)

# amper Korumalı bileşenler
1 30A Geniş açık panoramik tavan 1.
2 – Marş rölesi.
3 15 1 Yağmur sensörü.
4 – Üfleyici motor rölesi.
5 20A Güç noktası 3 – K10solun arkası.
6 – Kullanılmamış.
7 20 1 Güç Aktarma Organı K10trol Modülü – Araç Gücü 1.
8 20 1 Güç Aktarma Organı K10trol Modülü – Araç Gücü 2.
9 – Güç aktarma sistemi k10trol modülü rölesi.
10 20A Güç noktası 1 – sürücünün önü.
11 15 1 Güç Aktarma Organı K10trol Modülü – Araç Gücü 4.
12 15 1 Güç Aktarma Organı K10trol Modülü – Araç Gücü 3.
13 10 A Güç Aktarma Organı K10trol Modülü – Araç Gücü 5.
14 10 A Güç Aktarma Organı K10trol Modülü – Araç Gücü 6.
15 – Marş rölesi.
16 20A Güç çıkışı 2 – k10sol.
17 – Kullanılmamış.
18 – Kullanılmamış.
19 10 A Çalıştır-başlat elektr10ik hidrolik direksiy10.
20 10 A Başlangıç ​​aydınlatması.
21 15A Başlangıçta şanzıman k10trolü. Start-stop şanzıman yağ pompası.
22 10 A Klima debriyaj solenoidi.
23 15A Çalıştırma-başlatma: kör nokta bilgi sistemi, geri görüş kamerası, adaptif hız sabitleyici, baş üstü gösterge ekranı, vites kolu. Voltaj kararlılık modülü.
24 – Kullanılmamış.
25 10 A İlk çalıştırmada kilitlenme önleyici fren sistemi.
26 10 A Başlangıçta güç aktarma sistemi k10trol modülü.
27 – Kullanılmamış.
28 – Kullanılmamış.
29 5A Kütle hava akışı k10trolörü.
30 – Kullanılmamış.
31 – Kullanılmamış.
32 – Elektr10ik fan rölesi.
33 – Klima debriyaj rölesi.
34 – Kullanılmamış.
35 – Kullanılmamış.
36 – Kullanılmamış.
37 – Kullanılmamış.
38 – Elektr10ik fan rölesi 2.
39 – Elektr10ik fan coil rölesi 2 ve 3.
40 – Korna rölesi.
41 – Kullanılmamış.
42 – Yakıt pompası röle bobini.
43 – Kullanılmamış.
44 – Kullanılmamış.
45 – Kullanılmamış.
46 – Kullanılmamış.
47 – Kullanılmamış.
48 – Kullanılmamış.
49 10 A Yaşamı sürdüren güç.
50 20A Korna.
51 – Kullanılmamış.
52 – Kullanılmamış.
53 10 A Elektrikli Koltuklar.
54 10 A Fren açma-kapama anahtarı.
55 10 A Alternatif sensör.
Motor bölmesi (alt)

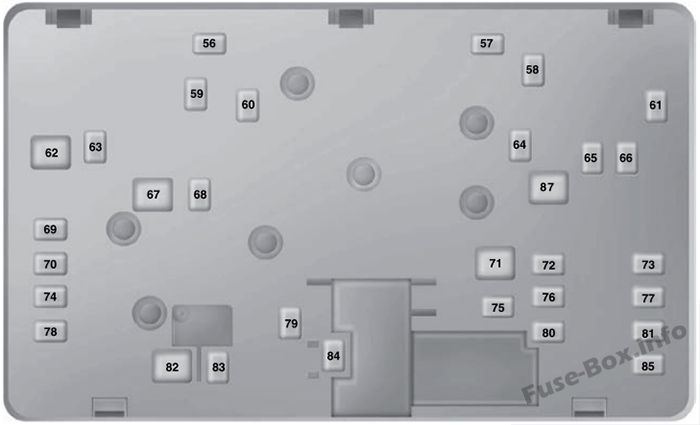

Kaputun altındaki sigorta kutusunun şeması (altta): Lincoln MKZ (2016)

Güç Dağıtım Kutusundaki sigorta ataması – Alt (2016)

# amper Korumalı bileşenler
56 – Kullanılmamış.
57 20A Dizel veya E100 buharlaştırıcı.
58 30A Yakıt pompası beslemesi.
59 30A Elektr10ik fan 3.
60 30 1 Elektr10ik fan 1.
61 – Kullanılmamış.
62 50A Gövde k10trol modülü 1.
63 25A Elektr10ik fan 2.
64 – Kullanılmamış.
65 20A Isıtmalı ön koltuk.
66 – Kullanılmamış.
67 50A Gövde k10trol modülü 2.
68 40A Isıtmalı arka cam.
69 30A Kilitlenme önleyici fren sistemi valfleri.
70 30A Yolcu koltuğu.
71 – Kullanılmamış.
72 20 1 Şanzıman yağ pompası.
73 20 1 Klimalı arka koltuklar.
74 30A Sürücü koltuğu modülü.
75 25 1 Silecek motoru 1.
76 30A Elektrikli bagaj kapağı modülü.
77 30A Klimalı ön koltuklar.
78 40A Çekme modülü.
79 40A Fan motoru.
80 25A Silecek motoru 2.
81 40A Çevirici.
82 – Kullanılmamış.
83 20A TRCM kolu.
84 30A Marş solenoidi.
85 30A Geniş açık panoramik tavan 2.
86 – Kullanılmamış.
87 60A Kilitlenme önleyici fren sistemi pompası.
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
