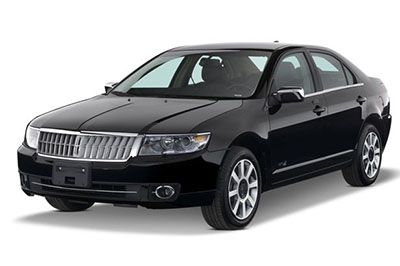

Bu yazıda, 2007’den 2012’ye kadar üretilen ilk nesil Lincoln MKZ’yi ele alıyoruz. Burada
İçindekiler
2007-2012 Lincoln MKZ Sigorta Düzenlemesi
Sigorta kutusu konumu
Yolcu bölmesi

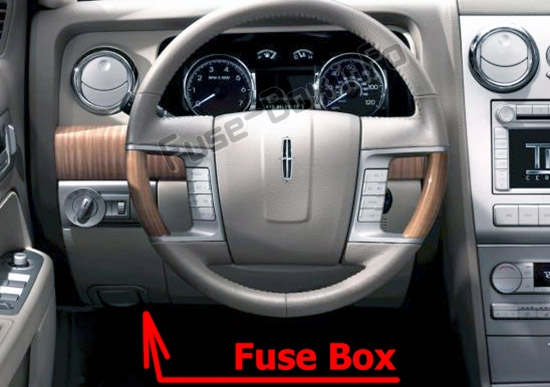

Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında bulunur. Sigortalara erişmek için panel kapağını çıkarın.
Makine bölümü

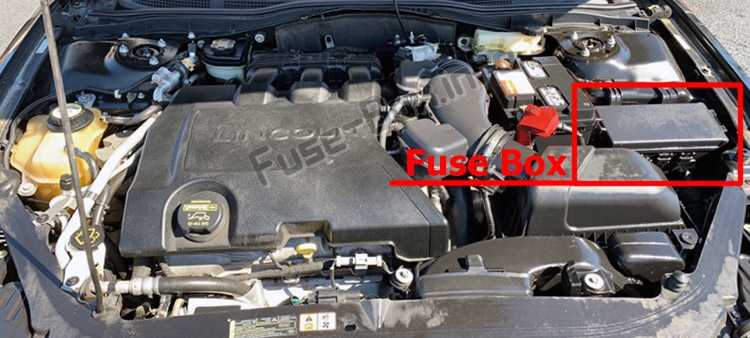

Elektrik dağıtım kutusu motor bölmesinde bulunur (sol taraf)
Sigorta kutusu şemaları
2007, 2008, 2009
Yolcu bölmesi

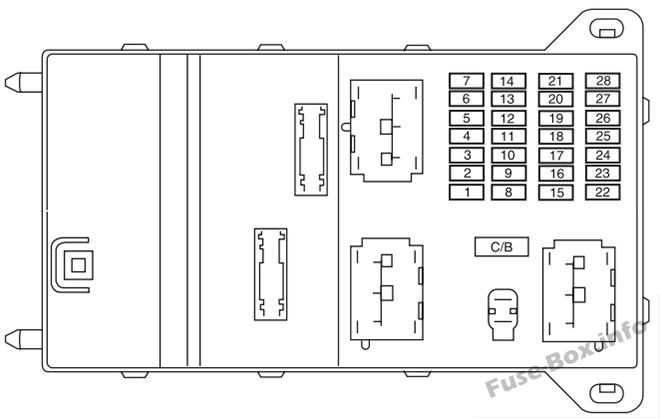

Yolcu bölmesindeki sigorta yerleşimi (2007, 2008, 2009)
| # | amper | Tanım |
|---|---|---|
| 1 | 10 A | Geri vites lambaları, Elektrokromatik ayna |
| 2 | 20A | boynuzlar |
| 3 | 15A | Pil tasarrufu: İç aydınlatma, Su 1ikintisi aydınlatması, Bagaj aydınlatması, Torpido gözü aydınlatması, Elektrikli arka camlar |
| 4 | 15A | Park lambaları, plaka lambaları |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 30A | Arka cam buz çözücüsü |
| 9 | 10 A | Isınmış aynalar |
| 10 | 30A | Başlangıç bobini, PCM |
| 11 | 15A | Kırmızı ışıklar |
| 12 | 7.5A | Gecikme aksesuarları: Radyo ana üniteleri, Sunroof, Elektrikli ön camlar, Elektrokromatik aynalar, Ortam aydınlatması |
| 13 | 7.5A | Küme, Analog saat, Merkezi klima üniteleri |
| 14 | 15A | Ön cam yıkama pompası |
| 15 | 20A | çakmak |
| 16 | 15A | Kapı kilidi aktüatörü, bagaj kilidi solenoidi |
| 17 | 20A | Kullanılmamış (yedek) |
| 18 | 20A | Radyo kafa üniteleri, OBDII k10ektörü |
| 19 | 7.5A | Kullanılmamış (yedek) |
| 20 | 7.5A | Elektrikli aynalar, Uydu radyo modülü, Dört tekerlekten çekiş |
| 21 | 7.5A | Stop lambaları, CHMSL |
| 22 | 7.5A | ses |
| 23 | 7.5A | Silecek Röle Bobini, Küme Mantığı |
| 24 | 7.5A | OCS (yolcu koltuğu), PAD göstergesi |
| 25 | 7.5A | MRC |
| 26 | 7.5A | PATS alıcı-verici, vites kilidi solenoidi, fren pedalı anahtarı, otomatik şanzıman modülü |
| 27 | 7.5A | Küme, Merkezi klima üniteleri |
| 28 | 10 A | ABS / çekiş k10trolü, ısıtmalı koltuklar, pusula, ters algılama sistemi |
| C/B | 30A devre kesici | Sunroof, gecikmeli aksesuar (SJB 12 sigortası, arka elektrikli camlar) |
Makine bölümü

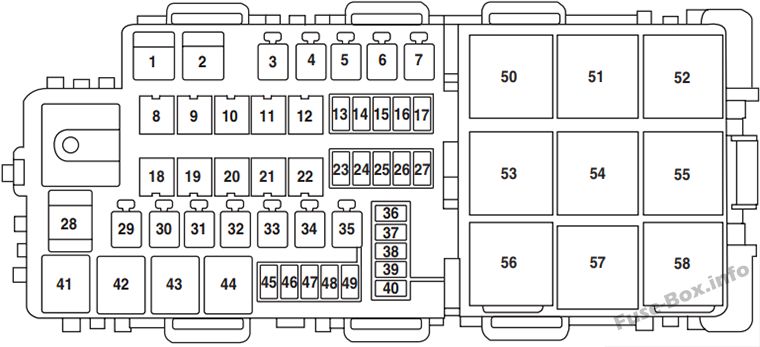

Motor bölmesindeki sigorta yerleşimi (2007, 2008, 2009)
| # | amper | Tanım |
|---|---|---|
| 1 | 60A*** | SJB güç kaynağı (12, 13, 14, 15, 16, 17, 18, C / B sigortaları) |
| 2 | 60A*** | SJB güç kaynağı (1, 2, 4, 10, 11 sigortaları) |
| 3 | 40A** | Güç Aktarma Organı Gücü, PCM Röle Bobini |
| 4 | 40A** | Alt motor |
| 5 | – | Kullanılmamış |
| 6 | 40A** | Arka cam buz çözücü, Isıtmalı aynalar |
| 7 | – | Kullanılmamış |
| 8 | 40A** | ABS pompaları |
| 9 | 20A** | Ön cam silecekleri |
| 10 | 30A** | ABS valfleri |
| 11 | 30A** | Isıtmalı koltuklar, ısıtmalı / soğutmalı yolcu koltuğu |
| 12 | 30A** | Isıtmalı / soğutmalı sürücü koltuğu |
| 13 | 10 A* | SENKRONİZASYON |
| 14 | 15A* | K10tak anahtarı |
| 15 | 10 A* | Bellek modülü mantığı |
| 16 | 15A* | Aktarma |
| 17 | 10 A* | alternatör yönü |
| 18 | – | Kullanılmamış |
| 19 | 40A** | SJB’ye mantık gücü (yarı iletken çevre 1imleri) |
| 20 | 20A** | Amplifikatör THXII # 1 |
| 21 | 20A** | Amplifikatör THXII # 2 |
| 22 | 20A** | K10sol güç çıkışı |
| 23 | 10 A* | PCM KAM ve Kartuş Havalandırma Solenoidi |
| 24 | 15A* | Sis farları |
| 25 | 10 A* | Klima kompresörü debriyajı |
| 26 | 15A* | LH HID kısa huzmeli far |
| 27 | 15A* | RH HID Kısa far |
| 28 | 80A*** | Motor soğutma fanı |
| 29 | – | Kullanılmamış |
| 30 | 30A** | Yakıt pompası / enjektör rölesi |
| 31 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| 32 | 30A** | Güç ayarlı sürücü koltuğu |
| 33 | 20A** | Ay çatısı |
| 34 | 30A** | Sürücünün akıllı elektrikli camı |
| 35 | 30A** | Akıllı yolcu elektrikli cam |
| 36 | 1 A* | diyot PCM |
| 37 | 1 A* | Diyot Tek Dokunuşla Entegre Başlatma (OTIS) |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | Röle | Sis farı rölesi |
| 42 | Röle | Silecek rölesi |
| 43 | Röle | Klima debriyaj rölesi |
| 44 | – | Kullanılmamış |
| 45 | – | Kullanılmamış |
| 46 | 15A* | enjektörler |
| 47 | 15A* | PCM sınıfı B |
| 48 | 15A* | Fiş üzerinde bobin |
| 49 | 15A* | PCM sınıfı C |
| 50 | Tam ISO rölesi | LH HID kısa huzmeli röle |
| 51 | Tam ISO rölesi | RH HID kısa huzmeli röle |
| 52 | Tam ISO rölesi | Üfleyici rölesi |
| 53 | – | Kullanılmamış |
| 54 | Tam ISO rölesi | Yakıt pompası / enjektör rölesi |
| 55 | Tam ISO rölesi | Silecek rölesi ÇALIŞTIR |
| 56 | – | Kullanılmamış |
| 57 | Tam ISO rölesi | PCM rölesi |
| 58 | – | Kullanılmamış |
| * Mini sigortalar ** A1 sigortalar *** A3 sigortalar |
2010, 2011, 2012
Yolcu bölmesi

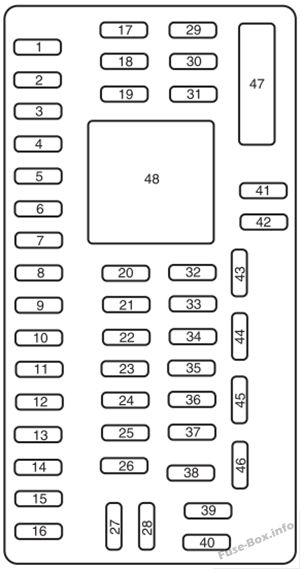

Yolcu bölmesindeki sigorta yerleşimi (2010, 2011, 2012)
| # | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Sürücünün akıllı cam motoru |
| 2 | 15A | Fren açma/kapama düğmesi, yüksek merkez fren lambası |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | Ön yolcu akıllı cam motoru |
| 5 | 10 A | Klavye aydınlatması, fren kolu kilidi |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | Nezaket lambaları / Aydınlatmalı eşik plakası |
| 10 | 15A | Arka aydınlatma, Su 1ikintisi lambaları |
| 11 | 10 A | Modül AWD |
| 12 | 7.5A | Hafıza Modülleri, Koltuk / Ayna Hafıza Anahtarları |
| 13 | 5A | SENKRONİZASYON modülü |
| 14 | 10 A | Elektr10ik S10landırma Paneli (EFP) radyo ve klima düğme modülü, navigasy10 ekranı, orta bilgi ekranı, GPS modülü, ortam aydınlatması |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kapı kilitleri, Bagaj açacağı |
| 18 | 20A | Kullanılmamış (yedek) |
| 19 | 25A | Kullanılmamış (yedek) |
| 20 | 15A | Yerleşik teşhis k10ektörü |
| 21 | 15A | Sis farları |
| 22 | 15A | Ön pozisy10 lambaları, Park lambaları, Plaka lambası |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | korna çalmak |
| 25 | 10 A | Talep üzerine lambalar / enerji tasarruflu röleler |
| 26 | 10 A | Gösterge paneli pil gücü |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo krank algılama devresi |
| 29 | 5A | Gösterge panelinin ateşleme gücü |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Kısıtlama k10trol modülü |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Arka park yardımı, Kör nokta izleme sistemi, Arka video kamera, AWD |
| 36 | 5A | Pasif Hırsızlığa Karşı Sensör (PATS) alıcı-verici |
| 37 | 10 A | Kullanılmamış (yedek) |
| 38 | 20A | Subwoofer Amplifikatörü |
| 39 | 20A | Radyo |
| 40 | 20A | Kullanılmamış (yedek) |
| 41 | 15A | Otomatik kararan iç ayna, Ay Tavanı, Pusula, Ön camlar |
| 42 | 10 A | Elektr10ik stabilite k10trolü, Adaptif farlar |
| 43 | 10 A | Yağmur sensörü |
| 44 | 10 A | Yakıt diyotu / güç aktarma sistemi k10trol modülü |
| 45 | 5A | Üfleyici, yıkama sıvısı için ısıtmalı arka ışık ve röle bobini |
| 46 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS) modülü, yolcu hava yastığı devre dışı bırakma gösterge ışığı |
| 47 | 30A devre kesici | Arka camlar |
| 48 | – | Gecikmeli aksesuar rölesi |
Makine bölümü

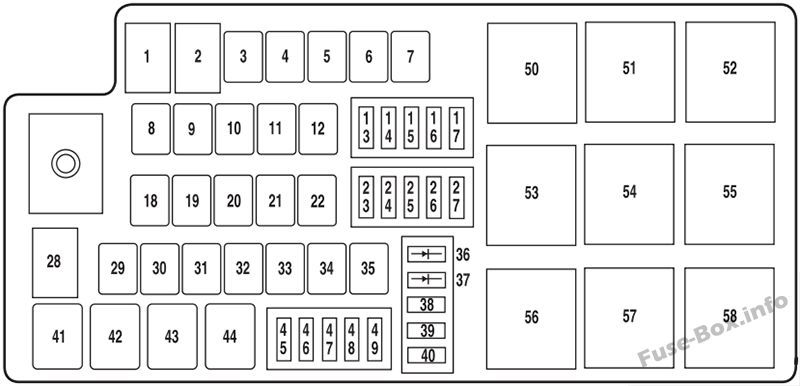

Motor bölmesindeki sigorta yerleşimi (2010, 2011, 2012)
| # | amper | Korumalı devreler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | 40A* | Güç Aktarma Organı K10trol Modülü (PCM) (57 güç rölesi) |
| 4 | – | Kullanılmamış |
| 5 | 30A* | Marş (55 güç rölesi) |
| 6 | 40A* | Arka buz çözme (röle 53 gücü) |
| 7 | – | Kullanılmamış |
| 8 | 40A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 9 | 20A* | Ön cam silecekleri |
| 10 | 30A* | ABS valfleri |
| 11 | – | Kullanılmamış |
| 12 | 30A* | Isıtmalı / soğutmalı koltuklar |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | 15 Bir** | İletim modülü |
| 17 | 10 A** | Alternatör |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | 20A* | Ses amplifikatörü |
| 21 | 20A* | Ses amplifikatörü |
| 22 | 20A* | K10sol güç çıkışı |
| 23 | 10 A** | PCM – Gücü Koru, Kartuş Havalandırması |
| 24 | – | Kullanılmamış |
| 25 | 10 A** | Klima debriyajı (43 güç rölesi) |
| 26 | 15 Bir** | Sol far (röle 42 gücü) |
| 27 | 15 Bir** | Sağ far (44 güç rölesi) |
| 28 | 80A* | Soğutma fanı motoru |
| 29 | 20A* | Ön güç çıkışı |
| 30 | 30A* | Yakıt rölesi (54 güç rölesi) |
| 31 | 30A* | Elektrikli ayarlanabilir yolcu koltuğu |
| 32 | 30A* | Güç ayarlı sürücü koltuğu |
| 33 | 20A* | Sunroof motoru için güç kaynağı |
| 34 | – | Kullanılmamış |
| 35 | 40A* | Ön klima fan motoru (52 güç rölesi) |
| 36 | 1A diyot | Benzin pompası |
| 37 | 1A diyot | Tek dokunuşla başlatma |
| 38 | 10 A** | Isıtmalı dış aynalar |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | G8VA rölesi | Acil durum ışıkları |
| 42 | G8VA rölesi | Farlar sol |
| 43 | G8VA rölesi | klima debriyajı |
| 44 | G8VA rölesi | Sağ farlar |
| 45 | 15 Bir** | enjektörler |
| 46 | 15 Bir** | PCM |
| 47 | 10 A** | Genel aktarma organları bileşenleri, A / C debriyajı, geri vites lambaları |
| 48 | 15 Bir** | Ateşleme bobinleri |
| 49 | 15 Bir** | Emisy10larla ilgili aktarma organları bileşenleri |
| 50 | – | Kullanılmamış |
| 51 | – | Kullanılmamış |
| 52 | Tam ISO rölesi | Fan motoru rölesi |
| 53 | Tam ISO rölesi | Arka buz çözme rölesi |
| 54 | Tam ISO rölesi | Yakıt rölesi |
| 55 | Tam ISO rölesi | Marş rölesi |
| 56 | – | Kullanılmamış |
| 57 | Tam ISO rölesi | PCM rölesi |
| 58 | – | Kullanılmamış |
| * Kartuş sigortalar ** Mini sigortalar |
