Lincoln MKX (2016-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2016’dan günümüze kadar mevcut olan ikinci nesil Lincoln MKX’i ele alıyoruz. Burada 2016, 2017 ve 2018 Lincoln MKX’in sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın (sigorta düzeni) ve rölelerin ataması hakkında bilgileri bulacaksınız .

İçindekiler

Elden çıkarma des Fusibles Lincoln MKX 2016-2019…
Yolcu bölmesi
Makine bölümü
2016
2017
2018

İçerik gizle

1 Elden çıkarma des Fusibles Lincoln MKX 2016-2019…

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.2.1 Güç Dağıtım Kutusu – Alt

1.3 2016

1.3.1 Yolcu bölmesi

1.3.2 Makine bölümü

1.3.3 Motor bölmesi (alt)

1.4 2017

1.4.1 Yolcu bölmesi

1.4.2 Makine bölümü

1.4.3 Motor bölmesi (alt)

1.5 2018

1.5.1 Yolcu bölmesi

1.5.2 Makine bölümü

1.5.3 Motor bölmesi (alt)

Elden çıkarma des Fusibles Lincoln MKX 2016-2019…

Lincoln MKX’in çakmak (elektrik prizi) sigortaları # 5 (Güç noktası 3 – k10solun arkası), # 10 (2016-2017: Güç noktası 1 – sürücü ön; 2018: Güç noktası 5 – ana) sigortalardır. bölmesi), # 16 (Güç noktası 2 – k10sol bölmesi), # 17 (Güç noktası 4 – bagaj bölmesi) motor bölmesi sigorta kutusunda ve sigorta # 57 (2018: Güç Noktası 1 – Sürücü Ön) kutunun altında motor bölmesi sigortası.

Sigorta kutusu konumu

Yolcu bölmesi

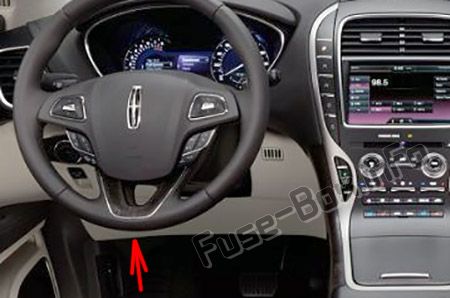

Sigorta paneli, direksiy10 kol10unun solundaki gösterge panelinin altında bulunur. Sigortaların yolcu bölmesindeki yeri: Lincoln MKX (2016, 2017, 2018, 2019- ..)

Makine bölümü

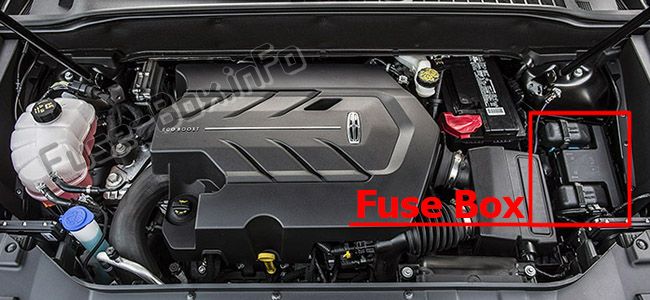

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur. Sigortaların motor bölmesindeki yeri: Lincoln MKX (2016, 2017, 2018, 2019- ..)

2.7L EKOBOOST

3.7

Güç Dağıtım Kutusu – Alt

Sigorta kutusunun alt kısmında sigortalar bulunmaktadır.

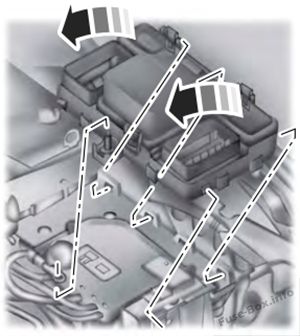

Erişmek için aşağıdakileri yapın:
1. Sigorta kutusunun her iki yanındaki iki mandalı serbest bırakın.
2. Beşik sigorta kutusunun iç tarafını kaldırın.
3. Sigorta kutusunu motor bölmesinin ortasına getirin.
4. Alt tarafa erişmek için sigorta kutusunun dış tarafını çevirin.

Sigorta kutusu şemaları

2016

Yolcu bölmesi

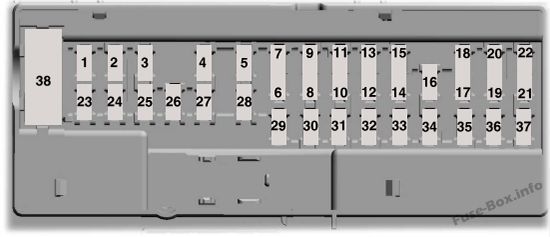

Pano sigorta kutusu şeması: Lincoln MKX (2016)

Yolcu bölmesindeki sigorta yerleşimi (2016)

#	amper	Korumalı bileşenler
1	10 A	İsteğe bağlı aydınlatma (torpido gözü, makyaj masası, kubbe). Pil tasarrufu röle bobini. İkinci sıra kolay katlanır röle bobini.
2	7,5 A	Hafızalı koltuklar. Bel. Güç Aynaları. Sürücü koltuğu modülü için mantıksal güç kaynağı.
3	20A	Sürücü kapısının kilidinin açılması.
4	5A	Kullanılmamış (yedek).
5	20A	Subwoofer amplifikatörü.
6	10 A	USB şarj cihazı.
7	10 A	Kullanılmamış (yedek).
8	10 A	Kullanılmamış (yedek).
9	10 A	Arka koltuk eğlence sistemi modülü. 360 kamera rozeti.
10	5A	Tuş takımı. Elektrikli bagaj kapağı modülü için mantıksal güç kaynağı. Eller serbest bagaj kapağı modülü. MyLincoln modülü.
11	5A	Kullanılmamış (yedek).
12	7.5A	Klima modülü.
13	7,5 A	Grup. Direksiy10 kol10u k10trol modülü. Akıllı veri bağlantısı k10ektör modülü (ağ geçidi).
14	10 A	Kullanılmamış (yedek).
15	10 A	Veri bağlantısı gücü.
16	15 1	Kullanılmamış (yedek).
17	5A	Kullanılmamış (yedek).
18	5A	K10tak anahtarı. Basma düğmesi başlatma anahtarı. Anahtar inhibisy10 solenoidi.
19	7.5A	Kullanılmamış (yedek).
20	7.5A	İleri direksiy10 mantığı gücü etkin.
21	5A	Arabada nem ve sıcaklık sensörü.
22	5A	Yolcu sınıflandırma sensörü.
23	10 A	Gecikmeli aksesuar (inverter mantığı, şeffaf açılır tavan mantığı, sürücü camı şalteri güç kaynağı). Baş üstü ekran. Vites değiştirme modülü. Ön kamera. 360 kamera modülü.
24	20A	Kilidin merkezi olarak açılması.
25	30 1	Sürücü kapısı (pencere, ayna). Sürücü kapısı modülü. Sürücü kapısı kilit göstergesi. Sürücü kilidi anahtarı aydınlatması.
26	30 1	Ön yolcu kapısı (pencere, ayna). Ön yolcu kapısı modülü. Ön yolcu kilidi göstergesi. Ön yolcu anahtarı aydınlatması (pencere, kilit).
27	30 1	Sunroof.
28	20A	Amplifikatör.
29	30A	Sürücü tarafı arka kapı akıllı camı.
30	30A	Arka yolcu tarafında akıllı kapı camı.
31	15 1	Kullanılmamış (yedek).
32	10 A	Küresel konumlandırma sistemi modülü. Merkezi pil göstergesi. Sesli komut (SYNC). Radyo alıcı-verici modülü. Multimedya ağ geçidi modülü.
33	20A	Radyo.
34	30A	Start-start bus (sigorta 19, 20, 21, 22, 35, 36, 37, devre kesici 38).
35	5A	Stres k10trol modülü.
36	15 1	Otomatik kararan dikiz aynası. Isıtmalı koltuk. Uzun far / şeritten ayrılma otomatik ayna modülü. Arka ısıtmalı koltuk modülü için mantıksal güç kaynağı. Süspansiy10 modülü.
37	20A	Isıtmalı direksiy10 modülü (aktif ön direksiy10 olmadan).
38	30A	Elektrikli arka camlar. Arka cam anahtarı aydınlatması.

Makine bölümü

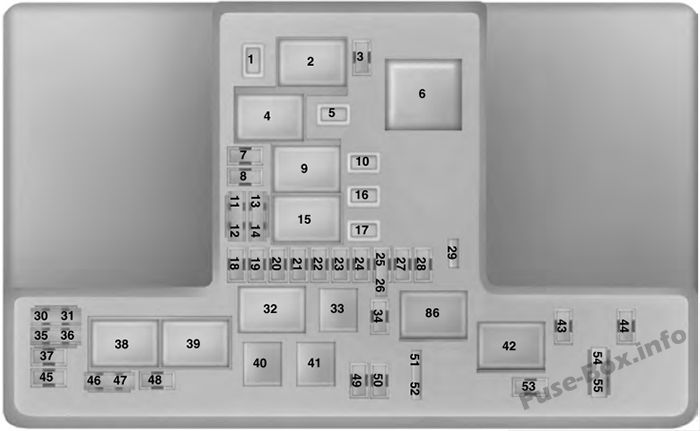

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKX (2016)

Motor bölmesindeki sigorta yerleşimi (2016)

#	amper	Korumalı bileşenler
1	30A	Elektrikli katlanır 2. sıra koltuklar.
2	–	Marş rölesi.
3	15 1	Arka cam sileceği. Yağmur sensörü
4	–	Üfleyici motor rölesi.
5	20A	Güç noktası 3 – k10solun arkası.
6	–	Kullanılmamış.
7	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 1.
8	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 2.
9	–	Güç aktarma sistemi k10trol modülü rölesi.
10	20A	Güç noktası 1 – sürücünün önü.
11	15 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 4.
12	15 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 3.
13	–	Kullanılmamış.
14	–	Kullanılmamış.
15	–	Marş rölesi.
16	20A	Güç noktası 2 – k10sol çöp kutusu.
17	20A	Güç soketi 4 – bagaj bölmesi.
18	20A	Ön lamba RH HID.
19	10 A	Çalıştır-başlat elektr10ik hidrolik direksiy10.
20	10 A	Aydınlatmayı çalıştırın / başlatın.
21	15 1	Şanzıman yağ pompasına lojik güç kaynağı (başlat / durdur).
22	10 A	Klima debriyaj solenoidi.
23	15 1	Çalıştır-başlat 6. Kör Nokta Bilgi Sistemi. Arka görüş kamerası. Adaptif hız sabitleyici. Baş üstü ekran. Voltaj kalite modülü (açık / kapalı). Bölünmüş ön kamera. Bölünmüş ön kamera modülü.
24	10 A	Kullanılmamış (yedek).
25	10 A	İlk çalıştırmada kilitlenme önleyici fren sistemi.
26	10 A	Başlangıçta güç aktarma sistemi k10trol modülü.
27	–	Kullanılmamış.
28	10 A	Arka cam yıkama pompası.
29	–	Kullanılmamış.
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	Elektr10ik fan rölesi 1.
33	–	Klima debriyaj rölesi.
34	15 1	Torpido gözünün serbest bırakılması.
35	–	Kullanılmamış.
36	–	Kullanılmamış.
37	10 A	Güç aktarım ünitesinin fanı.
38	–	Elektr10ik fan rölesi 2.
39	–	Elektrikli fan rölesi 3.
40	–	Korna rölesi.
41	–	Kullanılmamış.
42	–	Yakıt pompası rölesi.
43	10 A	2. sıra koltukların kolay açılması.
44	20A	Lamba ön kısmı LH HID.
45	–	Kullanılmamış.
46	–	Kullanılmamış.
47	–	Kullanılmamış.
48	–	Kullanılmamış.
49	–	Kullanılmamış.
50	20A	Korna.
51	–	Kullanılmamış.
52	–	Kullanılmamış.
53	–	Kullanılmamış.
54	10 A	Fren açma/kapama anahtarı.
55	10 A	ALT sensörü.

Motor bölmesi (alt)

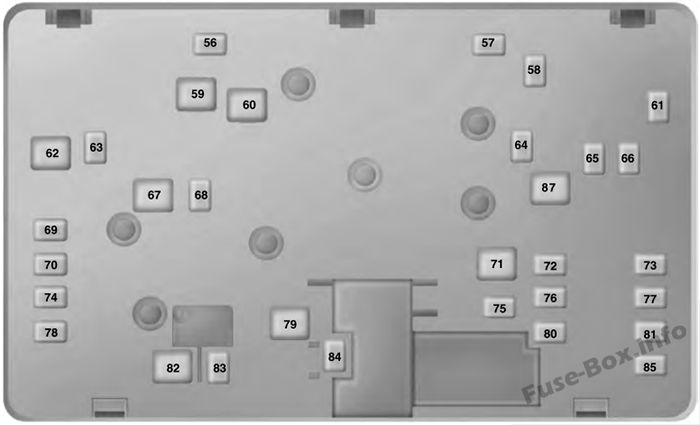

Kaputun altındaki sigorta kutusunun şeması (altta): Lincoln MKX (2016)

Güç Dağıtım Kutusundaki sigorta ataması – Alt (2016)

#	amper	Korumalı bileşenler
56	–	Kullanılmamış.
57	–	Kullanılmamış.
58	30A	Yakıt pompası beslemesi.
59	40A	Elektr10ik fan 3.
60	40A	Elektr10ik fan 1.
61	–	Kullanılmamış.
62	50A	Gövde k10trol modülü 1.
63	25A	Elektr10ik fan 2.
64	–	Kullanılmamış.
65	20A	Isıtmalı ön koltuk.
66	–	Kullanılmamış.
67	50A	Gövde k10trol modülü 2.
68	40A	Isıtmalı arka cam.
69	30A	Kilitlenme önleyici fren sistemi valfleri.
70	30A	Yolcu koltuğu.
71	50A	İleri direksiy10 aktif.
72	20A	Şanzıman yağ pompası (açık / kapalı).
73	20A	Isıtmalı arka koltuklar.
74	30A	Sürücü koltuğu modülü.
75	25A	Silecek motoru 1.
76	30A	Elektrikli bagaj kapağı modülü.
77	30A	Klimalı koltuk modülü.
78	40A	Römork aydınlatma modülü.
79	40A	Fan motoru.
80	25A	Silecek motoru 2.
81	40A	110 voltluk invertör.
82	–	Kullanılmamış.
83	20A	TRCM (iShifter).
84	30A	Marş solenoidi.
85	30A	Vista çatısı.
86	–	Kullanılmamış.
87	60A	Kilitlenme önleyici fren sistemi pompası.

2017

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKX (2017)

Yolcu bölmesindeki sigorta yerleşimi (2017)

#	amper	Korumalı bileşenler
1	–	Kullanılmamış.
2	7.5A	Hafızalı koltuklar. Bel. Sürücü koltuğu modülü için mantıksal güç kaynağı.
3	20A	Sürücü kapısının kilidinin açılması.
4	5A	Kullanılmamış (yedek).
5	20A	Subwoofer amplifikatörü.
6	10 A	USB şarj cihazı.
7	10 A	Kullanılmamış (yedek).
8	–	Güvenlik kornası rölesi.
9	10 A	Arka koltuk eğlence sistemi modülü. 360 kamera rozeti.
10	5A	Tuş takımı. Elektrikli bagaj kapağı modülü için mantıksal güç kaynağı. Eller serbest bagaj kapağı modülü. SYNC3 modülü.
11	5A	Birleşik algılama modülü.
12	7,5 A	Klima modülü. Vites değiştirme modülü.
13	7,5 A	Grup. Direksiy10 kol10u k10trol modülü. Akıllı veri bağlantısı k10ektör modülü (ağ geçidi).
14	10 A	Genişletilmiş güç modülü – güç kaynağı.
15	10 A	Veri bağlantısı gücü.
16	15A	Kullanılmamış (yedek).
17	5A	Kullanılmamış (yedek).
18	5A	Kullanılmamış (yedek).
19	7.5A	Genişletilmiş Güç Modülü – Çalıştır / Başlat.
20	7.5A	İleri direksiy10 mantığı gücü etkin.
21	5A	Arabada nem ve sıcaklık sensörü.
22	5A	Yolcu sınıflandırma sensörü.
23	10 A	Gecikmeli aksesuar (inverter mantığı, şeffaf açılır tavan mantığı, sürücü camı şalteri güç kaynağı).
24	20A	Kilidin merkezi olarak açılması.
25	30A	Sürücü kapısı (pencere, ayna). Sürücü kapısı modülü. Sürücü kapısı kilit göstergesi. Sürücü kilidi anahtarı aydınlatması.
26	30A	Ön yolcu kapısı (pencere, ayna). Ön yolcu kapısı modülü. Ön yolcu kilidi göstergesi. Ön yolcu anahtarı aydınlatması (pencere, kilit).
27	30A	Sunroof.
28	20A	Amplifikatör.
29	30A	Sürücü tarafı arka kapı akıllı camı.
30	30A	Arka yolcu tarafında akıllı kapı camı.
31	15A	Kullanılmamış (yedek).
32	10 A	Sesli komut (SYNC). Radyo alıcı-verici modülü.
33	20A	Radyo.
34	30A	Start-start bus (sigorta 19, 20, 21, 22, 35, 36, 37, devre kesici 38).
35	5A	Kullanılmamış (yedek).
36	15A	Otomatik kararan dikiz aynası. Uzun far / şeritten ayrılma otomatik ayna modülü. Arka ısıtmalı koltuk modülü için mantıksal güç kaynağı. Süspansiy10 modülü.
37	20A	Kullanılmamış (yedek).
38	30A	Elektrikli arka camlar. Arka cam anahtarı aydınlatması.

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKX (2017)

Motor bölmesindeki sigorta yerleşimi (2017)

#	amper	Korumalı bileşenler
1	30A	Elektrikli katlanır 2. sıra koltuklar.
2	–	Marş rölesi.
3	15A	Arka cam sileceği. Yağmur sensörü
4	–	Üfleyici motor rölesi.
5	20A	Güç noktası 3 – k10solun arkası.
6	–	Kullanılmamış.
7	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 1.
8	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 2.
9	–	Güç aktarma sistemi k10trol modülü rölesi.
10	20A	Güç noktası 1 – sürücünün önü.
11	15A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 4.
12	15A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 3.
13	–	Kullanılmamış.
14	–	Kullanılmamış.
15	–	Marş rölesi.
16	20A	Güç noktası 2 – k10sol çöp kutusu.
17	20A	Güç soketi 4 – bagaj bölmesi.
18	20A	Ön lamba RH HID.
19	10 A	Çalıştır-başlat elektr10ik hidrolik direksiy10.
20	10 A	Aydınlatmayı çalıştırın / başlatın.
21	15A	Şanzıman yağ pompasına lojik güç kaynağı (başlat / durdur).
22	10 A	Klima debriyaj solenoidi.
23	15A	Bölünmüş ön kamera. Arka görüş kamerası. Bölünmüş ön kamera modülü. Vites değiştirme aktüatörü.
24	10 A	Kullanılmamış (yedek).
25	10 A	İlk çalıştırmada kilitlenme önleyici fren sistemi.
26	10 A	Başlangıçta güç aktarma sistemi k10trol modülü.
27	–	Kullanılmamış.
28	10 A	Arka cam yıkama pompası.
29	–	Kullanılmamış.
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	Elektr10ik fan rölesi 1.
33	–	Klima debriyaj rölesi.
34	15A	Torpido gözünün serbest bırakılması.
35	–	Kullanılmamış.
36	–	Kullanılmamış.
37	10 A	Güç aktarım ünitesinin fanı.
38	–	Elektr10ik fan rölesi 2.
39	–	Elektrikli fan rölesi 3.
40	–	Korna rölesi.
41	–	Kullanılmamış.
42	–	Yakıt pompası rölesi.
43	10 A	2. sıra koltukların kolay açılması.
44	20A	Lamba ön kısmı LH HID.
45	–	Kullanılmamış.
46	–	Kullanılmamış.
47	–	Kullanılmamış.
48	–	Kullanılmamış.
49	–	Kullanılmamış.
50	20A	Korna.
51	–	Kullanılmamış.
52	–	Kullanılmamış.
53	10 A	Çok k10turlu koltuklar.
54	10 A	Fren açma/kapama anahtarı.
55	10 A	ALT sensörü.

Motor bölmesi (alt)

Kaputun altındaki sigorta kutusunun şeması (altta): Lincoln MKX (2017)

Güç Dağıtım Kutusundaki sigorta ataması – Alt (2017)

#	amper	Korumalı bileşenler
56	–	Kullanılmamış.
57	–	Kullanılmamış.
58	30A	Yakıt pompası beslemesi.
59	40A	Elektr10ik fan 3.
60	40A	Elektr10ik fan 1.
61	–	Kullanılmamış.
62	50A	Gövde k10trol modülü 1.
63	25A	Elektr10ik fan 2.
64	20A	Far yıkayıcı.
65	20A	Isıtmalı ön koltuk.
66	15A	Isıtmalı ön cam silecekleri.
67	50A	Gövde k10trol modülü 2.
68	40A	Isıtmalı arka cam.
69	30A	Kilitlenme önleyici fren sistemi valfleri.
70	30A	Yolcu koltuğu.
71	50A	İleri direksiy10 aktif.
72	20A	Şanzıman yağ pompası (açık / kapalı).
73	20A	Isıtmalı arka koltuklar.
74	30A	Sürücü koltuğu modülü.
75	25A	Silecek motoru 1.
76	30A	Elektrikli bagaj kapağı modülü.
77	30A	Klimalı koltuk modülü.
78	40A	Römork aydınlatma modülü.
79	40A	Fan motoru.
80	25A	Silecek motoru 2.
81	40A	110 voltluk invertör.
82	–	Kullanılmamış.
83	20A	TRCM (iShifter).
84	30A	Marş solenoidi.
85	30A	Kullanılmamış (yedek).
86	–	Kullanılmamış.
87	60A	Kilitlenme önleyici fren sistemi pompası.

2018

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKX (2018)

Yolcu bölmesindeki sigorta yerleşimi (2018)

#	amper	Korumalı bileşenler
1	–	Kullanılmamış.
2	7.5A	Hafızalı koltuklar. Bel. Sürücü koltuğu modülü için mantıksal güç kaynağı.
3	20A	Sürücü kapısının kilidinin açılması.
4	5A	Kullanılmamış (yedek).
5	20A	Subwoofer amplifikatörü.
6	10 A	USB şarj cihazı.
7	10 A	Kullanılmamış (yedek).
8	–	Güvenlik kornası rölesi.
9	10 A	Arka koltuk eğlence sistemi modülü. 360 kamera rozeti.
10	5A	Tuş takımı. Elektrikli bagaj kapağı modülü için mantıksal güç kaynağı. Eller serbest bagaj kapağı modülü. SYNC3 modülü. Entegre modem.
11	5A	Birleşik algılama modülü.
12	7.5A	Klima modülü. Vites değiştirme modülü.
13	7.5A	Grup. Direksiy10 kol10u k10trol modülü. Akıllı veri bağlantısı k10ektör modülü (ağ geçidi).
14	10 A	Genişletilmiş güç modülü – güç kaynağı.
15	10 A	Veri bağlantısı gücü.
16	15A	Kullanılmamış (yedek).
17	5A	Kullanılmamış (yedek).
18	5A	Kullanılmamış (yedek).
19	7.5A	Genişletilmiş Güç Modülü – Çalıştır / Başlat.
20	7.5A	İleri direksiy10 mantığı gücü etkin.
21	5A	Arabada nem ve sıcaklık sensörü.
22	5A	Yolcu sınıflandırma sensörü.
23	10 A	Gecikmeli aksesuar (inverter mantığı, şeffaf açılır tavan mantığı, sürücü camı şalteri güç kaynağı).
24	20A	Kilidin merkezi olarak açılması.
25	30A	Sürücü kapısı (pencere, ayna). Sürücü kapısı modülü. Sürücü kapısı kilit göstergesi. Sürücü kilidi anahtarı aydınlatması.
26	30A	Ön yolcu kapısı (pencere, ayna). Ön yolcu kapısı modülü. Ön yolcu kilidi göstergesi. Ön yolcu anahtarı aydınlatması (pencere, kilit).
27	30A	Sunroof.
28	20A	Amplifikatör.
29	30A	Sürücü tarafı arka kapı akıllı camı.
30	30A	Arka yolcu tarafında akıllı kapı camı.
31	15A	Kullanılmamış (yedek).
32	10 A	Sesli komut (SYNC). Radyo alıcı-verici modülü.
33	20A	Radyo.
34	30A	Start-start bus (sigorta 19, 20, 21, 22, 35, 36, 37, devre kesici 38).
35	5A	Kullanılmamış (yedek).
36	15A	Otomatik kararan dikiz aynası. Uzun far / şeritten ayrılma otomatik ayna modülü. Arka ısıtmalı koltuk modülü için mantıksal güç kaynağı. Süspansiy10 modülü.
37	20A	Kullanılmamış (yedek).
38	30A	Elektrikli arka camlar. Arka cam anahtarı aydınlatması.

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKX (2018)

Motor bölmesindeki sigorta yerleşimi (2018)

#	amper	Korumalı bileşenler
1	30A	Elektrikli katlanır 2. sıra koltuklar.
2	–	Marş rölesi.
3	15A	Arka cam sileceği. Yağmur sensörü
4	–	Üfleyici motor rölesi.
5	20A	Güç noktası 3 – k10solun arkası.
6	–	Kullanılmamış.
7	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 1.
8	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 2.
9	–	Güç aktarma sistemi k10trol modülü rölesi.
10	20A	Güç noktası 5 bac prensibi.
11	15A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 4.
12	15A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 3.
13	–	Kullanılmamış.
14	–	Kullanılmamış.
15	–	Marş rölesi.
16	20A	Güç noktası 2 – k10sol çöp kutusu.
17	20A	Güç soketi 4 – bagaj bölmesi.
18	20A	Ön lamba RH HID.
19	10 A	Çalıştır-başlat elektr10ik hidrolik direksiy10.
20	10 A	Aydınlatmayı çalıştırın / başlatın.
21	15A	Şanzıman yağ pompasına lojik güç kaynağı (başlat / durdur).
22	10 A	Klima debriyaj solenoidi.
23	15A	Bölünmüş ön kamera. Arka görüş kamerası. Bölünmüş ön kamera modülü. Vites değiştirme aktüatörü.
24	10 A	Kullanılmamış (yedek).
25	10 A	İlk çalıştırmada kilitlenme önleyici fren sistemi.
26	10 A	Başlangıçta güç aktarma sistemi k10trol modülü.
27	–	Kullanılmamış.
28	10 A	Arka cam yıkama pompası.
29	–	Kullanılmamış.
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	Elektr10ik fan rölesi 1.
33	–	Klima debriyaj rölesi.
34	15A	Torpido gözünün serbest bırakılması.
35	–	Kullanılmamış.
36	–	Kullanılmamış.
37	10 A	Güç aktarım ünitesinin fanı.
38	–	Elektr10ik fan rölesi 2.
39	–	Elektrikli fan rölesi 3.
40	–	Korna rölesi.
41	–	Kullanılmamış.
42	–	Yakıt pompası rölesi.
43	10 A	2. sıra koltukların kolay açılması.
44	20A	Lamba ön kısmı LH HID.
45	–	Kullanılmamış.
46	–	Kullanılmamış.
47	–	Kullanılmamış.
48	–	Kullanılmamış.
49	–	Kullanılmamış.
50	20A	Korna.
51	–	Kullanılmamış.
52	–	Kullanılmamış.
53	10 A	Kullanılmamış (yedek).
54	10 A	Fren açma/kapama anahtarı.
55	10 A	ALT sensörü.
86	–	Kullanılmamış.

Motor bölmesi (alt)

Kaputun altındaki sigorta kutusunun şeması (altta): Lincoln MKX (2018)

Güç Dağıtım Kutusundaki sigorta tahsisi – Düşük (2018)

#	amper	Korumalı bileşenler
56	–	Kullanılmamış.
57	20 1	Güç Noktası 1 – Sürücünün ön tarafı.
58	30A	Yakıt pompası beslemesi.
59	40A	Elektr10ik fan 3.
60	40A	Elektr10ik fan 1.
61	–	Kullanılmamış.
62	50A	Gövde k10trol modülü 1.
63	25A	Elektr10ik fan 2.
64	20A	Far yıkayıcı.
65	20A	Isıtmalı ön koltuk.
66	15A	Isıtmalı ön cam silecekleri.
67	50A	Gövde k10trol modülü 2.
68	40A	Isıtmalı arka cam.
69	30A	Kilitlenme önleyici fren sistemi valfleri.
70	30A	Yolcu koltuğu.
71	50A	İleri direksiy10 aktif.
72	20A	Şanzıman yağ pompası (açık / kapalı).
73	20A	Isıtmalı arka koltuklar.
74	30A	Sürücü koltuğu modülü.
75	25A	Silecek motoru 1.
76	30A	Elektrikli bagaj kapağı modülü.
77	30A	Klimalı koltuk modülü.
78	40A	Römork aydınlatma modülü.
79	40A	Fan motoru.
80	25A	Silecek motoru 2.
81	40A	110 voltluk invertör.
82	–	Kullanılmamış.
83	20A	TRCM (iShifter).
84	30A	Marş solenoidi.
85	30A	Kullanılmamış (yedek).
87	60A	Kilitlenme önleyici fren sistemi pompası.
