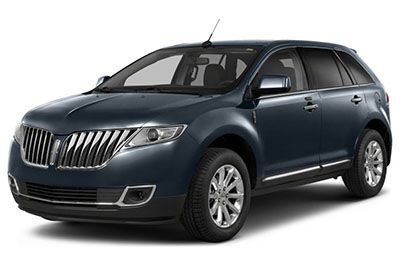

Bu yazıda, 2011’den 2015’e kadar üretilen 1 facelift s10rası ilk nesil Lincoln MKX’i ele alıyoruz. Burada
Elden çıkarma araçları Lincoln MKX 2011-2015
Yolcu bölmesi

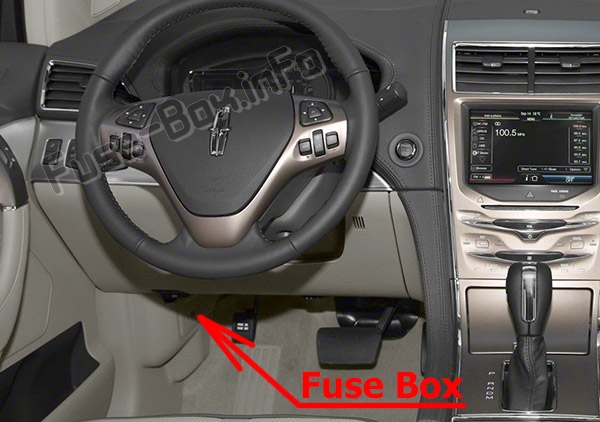

Sigorta paneli, sürücü tabanının sol tarafında park freninin yanında 1 trim panelinin arkasında bulunur.
Trim panelini çıkarmak için serbest bırakma kolunu sağa kaydırın ve ardından trim panelini çıkarın.
Sigorta paneli kapağını çıkarmak için kapağın her iki yanındaki tırnaklara bastırın ve ardından kapağı çıkarın.
Sigorta paneli kapağını yeniden takmak için, kapağın üst kısmını sigorta panelinin üzerine yerleştirin ve ardından kapağın alt kısmını yerine oturana kadar itin. Güvenli olduğundan emin olmak için kapağı yavaşça çekin.
Trim panelini yeniden takmak için panelin altındaki tırnakları oluklar ile hizalayın, paneli kapatın ve paneli sabitlemek için serbest bırakma kolunu sola kaydırın.
Makine bölümü

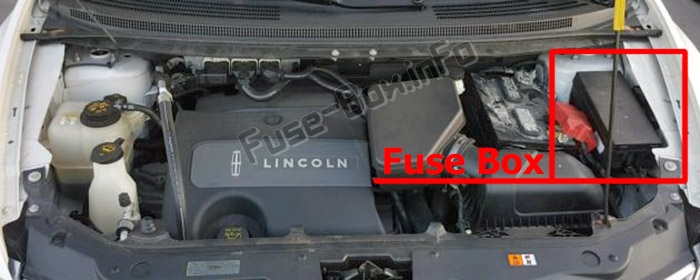

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.
Yolcu bölmesi

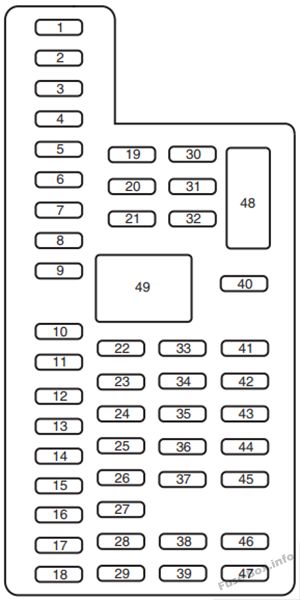

Yolcu bölmesindeki sigortaların atanması
| # | amper | Korumalı bileşenler |
|---|---|---|
| 1 | 30A | Sürücü ön akıllı camı |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 30A | Ön yolcu akıllı camı |
| 4 | 10 A | Talep üzerine lamba röleleri |
| 5 | 20A | subwoofer |
| 6 | 5A | Radyo frekansı modülü |
| 7 | 7.5A | Elektrikli ayna anahtarı, hafızalı koltuk anahtarı, sürücü koltuğu modülü |
| 8 | 10 A | Kullanılmamış (yedek) |
| 9 | 10 A | Elektrikli bagaj kapağı |
| 10 | 10 A | Açık / aksesuar rölesi |
| 11 | 10 A | Gösterge paneli, baş üstü ekran |
| 12 | 15A | İç mekan aydınlatması, Su 1ikintisi lambaları, Arkadan aydınlatma |
| 13 | 15A | Sağa dönüş sinyalleri / dönüş sinyalleri ve dönüş sinyalleri |
| 14 | 15A | Sola dönüş sinyalleri / dönüş sinyalleri ve dönüş sinyalleri |
| 15 | 15A | Geri vites lambaları, Yükseltilmiş fren lambaları |
| 16 | 10 A | Kısa huzmeli farlar (sağ) |
| 17 | 10 A | Kısa huzmeli farlar (sol) |
| 18 | 10 A | Tuş takımı aydınlatması, Fren kolu kilidi, Marş düğmesi LED’i, Pasif hırsızlık önleme sistemi, Güç aktarma sistemi k10trol modülü uyandırma, İkinci sıra güç aktivasy10u |
| 19 | 20A | Ses amplifikatörü |
| 20 | 20A | Röleyi kilitle / kilidini aç – akıllı erişimi olmayan araçlar |
| 21 | 10 A | Kullanılmamış (yedek) |
| 22 | 20A | Korna rölesi |
| 23 | 15A | Direksiy10 k10trolü, Akıllı erişim, Far anahtarı |
| 24 | 15A | Elektrikli Eğimli Direksiy10 Kol10u / Teleskop, Araç Teşhisi |
| 25 | 15A | Bagaj kapağının kilidinin açılması |
| 26 | 5A | Küresel K10umlandırma Sistemi Modülü |
| 27 | 20A | Akıllı erişim |
| 28 | 15A | K10tak anahtarı (akıllı erişim olmadan), Anahtar engelleme solenoidi, Basma düğmesiyle çalıştırma (akıllı erişim ile) |
| 29 | 20A | Radyo, Elektr10ik S10 İşlem Paneli, SYNC Modülü |
| 30 | 15A | Ön park lambaları |
| 31 | 5A | Kullanılmamış (yedek) |
| 32 | 15A | Açılır tavan, Elektrikli camlar (ön), Otomatik kararan pusula / ayna |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 10 A | Ters algılama sistemi, Yedek kamera, Kör nokta m10itörü, Isıtmalı arka koltuk modülü |
| 35 | 5A | Baş üstü ekran |
| 36 | 10 A | Isıtmalı direksiy10 |
| 37 | 10 A | İklim k10trolü |
| 38 | 10 A | Kullanılmamış (yedek) |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Arka park lambaları, Plaka lambaları |
| 41 | 7.5A | Yolcu Sınıflandırma Sensörü, Emniyet K10trol Modülü |
| 42 | 5A | Kullanılmamış (yedek) |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | İklim k10trolü |
| 47 | 15A | Sis farı rölesi, LED aynalar |
| 48 | 30A devre kesici | Arka elektrikli camlar |
| 49 | – | Gecikmeli aksesuar rölesi |
Makine bölümü

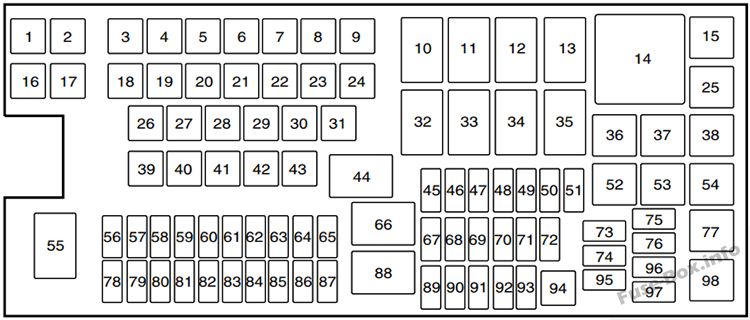

Motor bölmesindeki sigorta yerleşimi
| # | amper | Korumalı bileşenler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 30A** | Ön cam silecekleri |
| 5 | 40A** | Kilitlenme önleyici fren sistemi pompası |
| 6 | – | Kullanılmamış |
| 7 | 30A** | Elektrikli bagaj kapağı |
| 8 | 20A** | açılır tavan |
| 9 | 20A** | 2 numaralı elektrik prizi (arka k10sol) |
| 10 | – | Kullanılmamış |
| 11 | – | Arka cam buz çözücü ve ısıtmalı ayna rölesi |
| 12 | – | Kullanılmamış |
| 13 | – | Marş rölesi |
| 14 | – | Kullanılmamış |
| 15 | – | Yakıt pompası rölesi |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 40A** | Fan motoru |
| 19 | 30A** | marş |
| 20 | 20A** | Güç noktası # 1 (k10sol kutusu) |
| 21 | 20A** | Kargo alanındaki elektrik prizi |
| 22 | – | Kullanılmamış |
| 23 | 30A** | Sürücü koltuğu modülü |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 40A** | Arka cam buz çözücüsü |
| 27 | 20A** | Ön elektrik prizi veya çakmak |
| 28 | 30A** | Klimalı koltuklar |
| 29 | – | Kullanılmamış |
| 30 | 30A** | Isıtmalı arka koltuklar |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | – | Kullanılmamış |
| 34 | – | Fan motoru rölesi |
| 35 | – | Kullanılmamış |
| 36 | – | Arka koltuk rölesi |
| 37 | – | Sağ römork freni / dönüş sinyali rölesi |
| 38 | – | Kullanılmamış |
| 39 | 40A** | Soğutma fanı (römorklu araçlar) |
| 39 | 60A** | Soğutma fanı (römorksuz araçlar) |
| 40 | 40A** | Soğutma fanı (yalnızca çekici römork) |
| 41 | – | Kullanılmamış |
| 42 | 30A** | Yolcu koltuğu |
| 43 | 25A** | Kilitlenme önleyici fren sistemi valfleri |
| 44 | – | Arka cam yıkayıcı rölesi |
| 45 | 5A* | Yağmur sensörü |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| 50 | 15A* | Isıtmalı ayna |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Sol Çeki Durdurma / Dönüş Sinyali Rölesi |
| 54 | – | Kullanılmamış |
| 55 | – | Silecek rölesi |
| 56 | – | Kullanılmamış |
| 57 | 20A* | Sol Yüksek Yoğunluklu Deşarj Farları |
| 58 | 10 A* | Alternatör sensörü |
| 59 | 10 A* | Fren açma/kapama anahtarı |
| 60 | – | Kullanılmamış |
| 61 | 10 A* | Arka koltuğun kilidinin açılması |
| 62 | 10 A* | Klima debriyajı |
| 63 | 15A* | Fren lambası / çekme gösterge rölesi |
| 64 | 20A* | Arka silecek motoru |
| 65 | 15A* | Benzin pompası |
| 66 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 67 | 20A* | Araç gücü # 2 |
| 68 | 15A* | Araç gücü # 4 |
| 69 | 15A* | Araç gücü # 1 |
| 70 | 10 A* | Klima rölesi, Dört tekerlekten çekiş modülü |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | – | A / C debriyaj diyotu |
| 76 | – | Kullanılmamış |
| 77 | – | Römork park lambası rölesi |
| 78 | 20A* | Düz Yüksek Yoğunluklu Deşarj Spotları |
| 79 | 5A* | Adaptif cruise c10trol |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 15A* | Arka yıkayıcı |
| 83 | – | Kullanılmamış |
| 84 | 20A* | Park lambalarını çekin |
| 85 | – | Kullanılmamış |
| 86 | 7,5A* | Güç Aktarma Organı K10trol Modülü Canlı Tutar, Aktarma Organı K10trol Modülü Rölesi |
| 87 | 5A* | Röleyi başlat / başlat |
| 88 | – | Röleyi başlat / başlat |
| 89 | 5A* | Uyarlanabilir aydınlatma |
| 90 | 10 A* | Güç aktarma sistemi k10trol modülü |
| 91 | 10 A* | Adaptif cruise c10trol |
| 92 | 10 A* | Kilitlenme önleyici fren sistemi modülü |
| 93 | 5A* | Arka üfleyici / buz çözücü motor rölesi |
| 94 | 30A** | Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma |
| 95 | – | Kullanılmamış |
| 96 | – | Kullanılmamış |
| 97 | – | Kullanılmamış |
| 98 | – | Klima debriyaj rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
