Lincoln MKX (2007-2010) Sigorta Kutusu Şeması

Lincoln MKX (2007-2010) Sigorta Kutusu Şeması

By 19 Mayıs 2022 Lincoln 0 Comments

Bu yazıda, 2007’den 2010’a kadar üretilen 1 facelift öncesi ilk nesil Lincoln MKX’i ele alıyoruz. Burada Lincoln MKX 2007, 2008, 2009 ve 2010’un sigorta kutularının şemalarını bulacaksınız, sigortanın   yeri hakkında bilgi alın arabanın içindeki panelleri ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atamasını öğrenin.

İçindekiler
  1. Elden çıkarma araçları Lincoln MKX 2007-2010
  2. Yolcu bölmesi
  3. Makine bölümü
  4. 2007
  5. 2008
  6. 2009
  7. 2010
İçerik gizle
1 Elden çıkarma araçları Lincoln MKX 2007-2010
1.1 Yolcu bölmesi
1.2 Makine bölümü
1.3 2007
1.3.1 Yolcu bölmesi
1.3.2 Makine bölümü
1.4 2008
1.4.1 Yolcu bölmesi
1.4.2 Makine bölümü
1.5 2009
1.5.1 Yolcu bölmesi
1.5.2 Makine bölümü
1.6 2010
1.6.1 Yolcu bölmesi
1.6.2 Makine bölümü

Elden çıkarma araçları Lincoln MKX 2007-2010

Çakmak sigortaları (elektrik prizi)  , motor bölmesi sigorta kutusundaki #17, #64, #65 ve #66 sigortalarıdır.

Sigorta kutusu konumu

Yolcu bölmesi

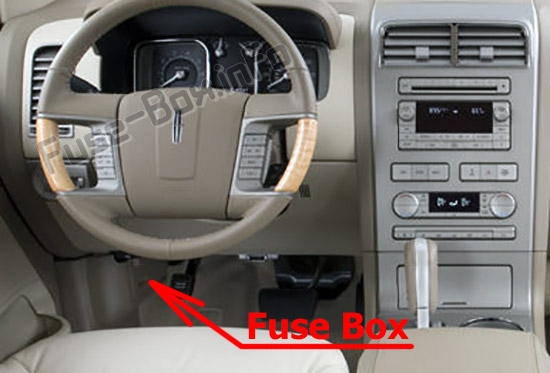

Sigorta paneli, sürücü tabanının sol tarafında park freninin yanında 1 trim panelinin arkasında bulunur.Sigortaların yolcu bölmesindeki yeri: Lincoln MKX (2011-2015)

Trim panelini çıkarmak için serbest bırakma kolunu sağa kaydırın ve ardından trim panelini çıkarın.
Sigorta paneli kapağını çıkarmak için kapağın her iki yanındaki tırnaklara bastırın ve ardından kapağı çıkarın.

Sigorta paneli kapağını yeniden takmak için, kapağın üst kısmını sigorta panelinin üzerine yerleştirin ve ardından kapağın alt kısmını yerine oturana kadar itin. Güvenli olduğundan emin olmak için kapağı yavaşça çekin.
Trim panelini yeniden takmak için panelin altındaki tırnakları oluklar ile hizalayın, paneli kapatın ve paneli sabitlemek için serbest bırakma kolunu sola kaydırın.

Makine bölümü

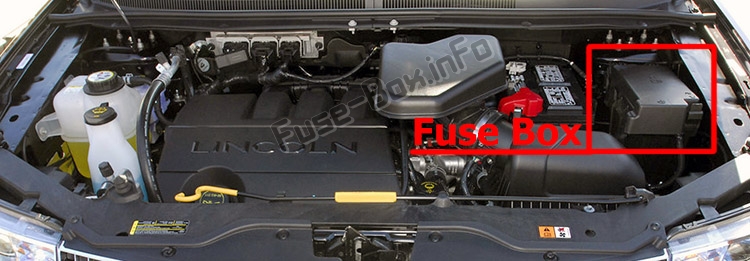

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.Sigortaların motor bölmesindeki yeri: Lincoln MKX (2011-2015)

Sigorta kutusu şemaları

2007

Yolcu bölmesi

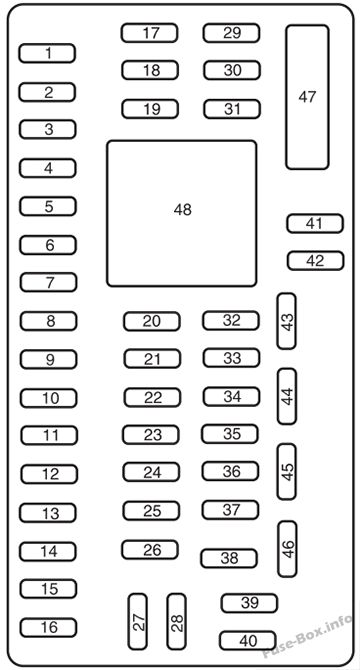

Pano sigorta kutusu şeması: Lincoln MKX (2007)

Yolcu bölmesindeki sigorta yerleşimi (2007)

# amper Yolcu bölmesi sigorta panelinin açıklaması
1 30A Sürücü ön akıllı camı
2 15A Kullanılmamış (yedek)
3 15A Aile Eğlence Sistemi (FES) / Arka koltuk k10trolü
4 30A Ön yolcu akıllı camı
5 10 A Tuş Takımı Aydınlatması, 2. Sıra Koltuk, Lastik Basıncı İzleme Sistemi (TPMS), Fren Kolu Kilidi (BSI)
6 20A yanıp sönen
7 10 A Kısa huzmeli farlar (sol)
8 10 A Kısa huzmeli farlar (sağ)
9 15A İç aydınlatma, Şarj lambaları
10 15A Arka aydınlatma, Su 1ikintisi lambaları
11 10 A Tüm tekerlekten çekiş
12 7.5A Elektrikli Ayna Anahtarı, Sürücünün Elektrikli Koltuğu Belleği, Sürücü Koltuğu Modülü – Güç Kaynağı (KA)
13 7.5A Kullanılmamış
14 10 A Elektrikli bagaj kapağı modülü
15 10 A İklim k10trolü
16 15A Kullanılmamış (yedek)
17 20A Tüm güç elektrikli kilit motoruna, Bagaj kapağı kilidi açma, Sunroof
18 20A THX sistemi
19 25A Arka cam sileceği
20 15A Bağlanma verileri
21 15A Sis farları
22 15A Park lambaları
23 15A Kırmızı ışıklar
24 20A Korna rölesi
25 10 A Talep üzerine lambalar / İç mekan lambaları
26 10 A Pano grubu
27 20A K10tak anahtarı
28 5A Radyo
29 5A Pano grubu
30 5A Aşırı hız iptal anahtarı
31 10 A Pusula, Otomatik kararan dikiz aynası
32 10 A Kullanılmamış (yedek)
33 10 A Kullanılmamış (yedek)
34 5A Direksiy10 açısı sensörü
35 10 A Arka park yardımı, AWD, Isıtmalı koltuk modülü
36 5A PATS alıcı-verici
37 10 A İklim k10trolü
38 20A THX sistemi
39 20A Radyo
40 20A Kullanılmamış (yedek)
41 15A Radyo ve kilit anahtarı aydınlatması için gecikmeli aksesuar işlevi
42 10 A Kullanılmamış (yedek)
43 10 A Arka silecek mantığı
44 10 A Müşteri aksesuarları akışı
45 5A Ön silecek mantığı, Klima rölesi güç kaynağı
46 7.5A Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI)
47 30A devre kesici Elektrikli camlar
48 – Aksesuar rölesi gecikmeli
Makine bölümü

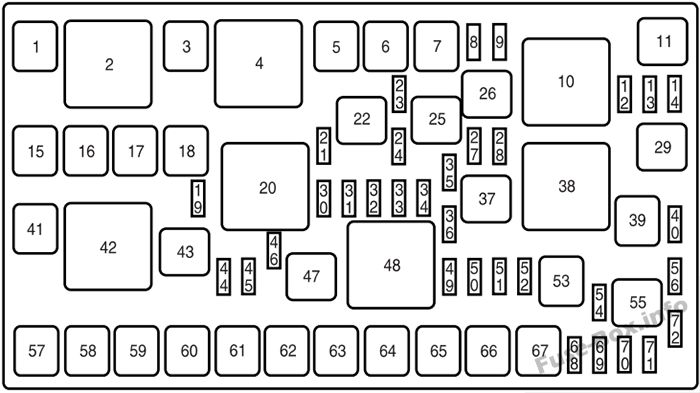

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKX (2007)



Motor bölmesindeki sigorta yerleşimi (2007)

# amper Elektrik dağıtım kutusunun açıklaması
1 – Kullanılmamış
2 – Fan motoru rölesi
3 – Kullanılmamış
4 – Kullanılmamış
5 40A** Soğutma fanı (römorklu araçlar)
5 60A** Soğutma fanı (römorksuz araçlar)
6 40A** Soğutma fanı (yalnızca çekici römork)
7 30A** Isıtmalı arka koltuklar
8 10 A* Alternatör
9 20A* Park lambalarını çekin
10 – Kullanılmamış
11 – Çekici park lambası rölesi
12 – Kullanılmamış
13 – Kullanılmamış
14 – Kullanılmamış
15 40A** ABS pompa motoru
16 30A** Isıtmalı ön koltuklar
17 20A** Çakmak / Elektrik prizi
18 30A** Panoramik açılır tavan
19 – Yakıt pompası diyotu
20 – PCM rölesi
21 7,5A* PCM – Gücü Canlı Tutun (KA)
22 – Çekme Sol Stop / Dönüş Sinyali Işık Rölesi
23 – Kullanılmamış
24 15A* Sol çekme durdurma / gösterge ışığı
25 – Arka koltuk kilit açma rölesi
26 – Yakıt pompası rölesi
27 10 A* Arka koltuğun kilidinin açılması
28 15A* Isıtmalı ayna
29 – Isıtmalı ayna rölesi
30 15A* VPWR 1 – PCM
31 10 A* VPWR 3 – PCM
32 10 A* VPWR 2 – PCM
33 15A* VPWR 4 – PCM
34 – Kullanılmamış
35 10 A* klima debriyajı
36 – Kullanılmamış
37 – Klima debriyaj rölesi
38 – Arka cam buz çözücü rölesi
39 40A** Arka cam buz çözücüsü
40 – Kullanılmamış
41 30A** Giriş
42 – Marş rölesi
43 – Geri vites lambası rölesi
44 10 A* Acil durum ışıkları
45 – Kullanılmamış
46 15A* Sağ çekme durdurma / gösterge ışığı
47 – Çekme Sağ Fren / Dönüş Sinyali Rölesi
48 – Röleyi başlat / başlat
49 10 A* PCM ISPR’si
50 10 A* ABS Çalıştırma / Başlatma
51 5A* Uyarlanabilir aydınlatma
52 5A* Yakıt pompası röle bobini
53 30A** SPDJB’yi Çalıştır / Başlat
54 – Kullanılmamış
55 – Kullanılmamış
56 – A / C debriyaj diyotu
57 40A** ABS valfleri
58 30A** Ön cam silecekleri
59 30A** Elektrikli bagaj kapağı
60 30A** Güç ayarlı sürücü koltuğu
61 30A** Elektrikli ayarlanabilir yolcu koltuğu
62 – Kullanılmamış
63 40A** Fan motoru
64 20A** Çakmak / Elektrik prizi
65 20A** Çakmak / Elektrik prizi
66 20A** Çakmak / Elektrik prizi
67 – Kullanılmamış
68 15A* Benzin pompası
69 – Kullanılmamış
70 – Kullanılmamış
71 10 A* Işıkları durdur
72 – Kullanılmamış
* Mini sigortalar
** Kartuş sigortalar

2008

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKX (2008)

Yolcu bölmesindeki sigorta yerleşimi (2008)

# amper Yolcu bölmesi sigorta panelinin açıklaması
1 30A Ön yolcu akıllı camı
2 15A Kullanılmamış (yedek)
3 15A Aile Eğlence Sistemi (FES) / Arka koltuk k10trolü, SYNC
4 30A Sürücü ön akıllı camı
5 10 A Tuş Takımı Aydınlatması, 2. Sıra Koltuk, Lastik Basıncı İzleme Sistemi (TPMS), Fren Kolu Kilidi (BSI)
6 20A yanıp sönen
7 10 A Kısa huzmeli farlar (sol)
8 10 A Kısa huzmeli farlar (sağ)
9 15A İç aydınlatma, Şarj lambaları
10 15A Arka aydınlatma, Su 1ikintisi lambaları
11 10 A Tüm tekerlekten çekiş
12 7.5A Elektrikli Ayna Anahtarı, Sürücünün Elektrikli Koltuğu Belleği, Sürücü Koltuğu Modülü – Güç Kaynağı (KA)
13 5A Kullanılmamış
14 10 A Elektrikli bagaj kapağı modülü
15 10 A İklim k10trolü
16 15A Kullanılmamış (yedek)
17 20A Tüm güç elektrikli kilit motoruna, Bagaj kapağı kilidi açma, Sunroof
18 20A THX sistemi
19 25A Arka cam sileceği
20 15A Bağlanma verileri
21 15A Sis farları
22 15A Park lambaları
23 15A Kırmızı ışıklar
24 20A Korna rölesi
25 10 A Talep üzerine lambalar / İç mekan lambaları
26 10 A Pano grubu
27 20A K10tak anahtarı
28 5A Radyo
29 5A Pano grubu
30 5A Aşırı hız iptal anahtarı
31 10 A Otomatik kararan dikiz aynası
32 10 A Kullanılmamış (yedek)
33 10 A Kullanılmamış (yedek)
34 5A Direksiy10 açısı sensörü
35 10 A Arka park yardımı, AWD, Isıtmalı koltuk modülü
36 5A PATS alıcı-verici
37 10 A İklim k10trolü
38 20A THX sistemi
39 20A Radyo
40 20A Kullanılmamış (yedek)
41 15A Radyo ve kilit anahtarı aydınlatması için gecikmeli aksesuar işlevi
42 10 A Kullanılmamış (yedek)
43 10 A Arka silecek mantığı
44 10 A Müşteri aksesuarları akışı
45 5A Ön silecek mantığı, Klima rölesi güç kaynağı
46 7.5A Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI)
47 30A devre kesici Elektrikli camlar
48 – Aksesuar rölesi gecikmeli
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKX (2008)



Motor bölmesindeki sigorta yerleşimi (2008)

# amper Elektrik dağıtım kutusunun açıklaması
1 – Kullanılmamış
2 – Fan motoru rölesi
3 – Kullanılmamış
4 – Kullanılmamış
5 40A** Soğutma fanı (römorklu araçlar)
5 60A** Soğutma fanı (römorksuz araçlar)
6 40A** Soğutma fanı (yalnızca çekici römork)
7 30A** Isıtmalı arka koltuklar
8 10 A* Alternatör
9 20A* Park lambalarını çekin
10 – Kullanılmamış
11 – Çekici park lambası rölesi
12 – Kullanılmamış
13 – Kullanılmamış
14 – Kullanılmamış
15 40A** ABS pompa motoru
16 30A** Isıtmalı ön koltuklar
17 20A** Çakmak / Elektrik prizi
18 20A** Panoramik açılır tavan
19 – Yakıt pompası diyotu
20 – PCM rölesi
21 7,5A* PCM – Gücü Canlı Tutun (KA)
22 – Çekme Sol Stop / Dönüş Sinyali Işık Rölesi
23 – Kullanılmamış
24 10 A* Sol çekme durdurma / gösterge ışığı
25 – Arka koltuk kilit açma rölesi
26 – Yakıt pompası rölesi
27 10 A* Arka koltuğun kilidinin açılması
28 15A* Isıtmalı ayna
29 – Isıtmalı ayna rölesi
30 15A* VPWR 1 – PCM
31 10 A* VPWR 3 – PCM
32 10 A* VPWR 2 – PCM
33 15A* VPWR 4 – PCM
34 – Kullanılmamış
35 10 A* klima debriyajı
36 – Kullanılmamış
37 – Klima debriyaj rölesi
38 – Arka cam buz çözücü rölesi
39 40A** Arka cam buz çözücüsü
40 – Kullanılmamış
41 30A** Giriş
42 – Marş rölesi
43 – Geri vites lambası rölesi
44 10 A* Acil durum ışıkları
45 – Kullanılmamış
46 10 A* Sağ çekme durdurma / gösterge ışığı
47 – Çekme Sağ Fren / Dönüş Sinyali Rölesi
48 – Röleyi başlat / başlat
49 10 A* PCM ISPR’si
50 10 A* ABS Çalıştırma / Başlatma
51 5A* Uyarlanabilir aydınlatma
52 5A* Yakıt pompası röle bobini
53 30A** SPDJB’yi Çalıştır / Başlat
54 – Kullanılmamış
55 – Kullanılmamış
56 – A / C debriyaj diyotu
57 40A** ABS valfleri
58 30A** Ön cam silecekleri
59 30A** Elektrikli bagaj kapağı
60 30A** Güç ayarlı sürücü koltuğu
61 30A** Elektrikli ayarlanabilir yolcu koltuğu
62 – Kullanılmamış
63 40A** Fan motoru
64 20A** Çakmak / Elektrik prizi
65 20A** Çakmak / Elektrik prizi
66 20A** Çakmak / Elektrik prizi
67 – Kullanılmamış
68 15A* Benzin pompası
69 – Kullanılmamış
70 – Kullanılmamış
71 10 A* Işıkları durdur
72 – Kullanılmamış
* Mini sigortalar
** Kartuş sigortalar

2009

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKX (2009)

Yolcu bölmesindeki sigorta yerleşimi (2009)

# amper Korumalı devreler
1 30A Ön yolcu akıllı camı
2 15A Kullanılmamış (yedek)
3 15A SENKRONİZASYON
4 30A Sürücü ön akıllı camı
5 10 A Tuş takımı aydınlatması, 2. sıra koltuk, Lastik Basıncı İzleme Sistemi (TPMS), Fren Kolu Kilidi (BSI), Akıllı Bağlantı Kutusu (SJB)
6 20A yanıp sönen
7 10 A Kısa huzmeli farlar (sol)
8 10 A Kısa huzmeli farlar (sağ)
9 15A İç aydınlatma, Şarj lambaları
10 15A Arka aydınlatma, Su 1ikintisi lambaları, Ortam aydınlatması
11 10 A Tüm tekerlekten çekiş
12 7.5A Elektrikli Ayna Anahtarı, Sürücünün Elektrikli Koltuğu Belleği, Sürücü Koltuğu Modülü – Güç Kaynağı (KA)
13 5A Radyo uydusu, DSP
14 10 A Elektrikli bagaj kapağı modülü
15 10 A İklim k10trolü
16 15A Kullanılmamış (yedek)
17 20A Tüm güç elektrikli kilit motoruna, bagaj kapağı kilidine, ön camlar yukarı / aşağı eksprese
18 20A THX sistemi, Isıtmalı koltuklar
19 25A Arka cam sileceği
20 15A Bağlanma verileri
21 15A Sis farları
22 15A Park lambaları
23 15A Kırmızı ışıklar
24 20A Korna rölesi
25 10 A Talep üzerine lambalar
26 10 A Pano grubu
27 20A K10tak anahtarı
28 5A Radyo
29 5A Pano grubu
30 5A Aşırı hız iptal anahtarı
31 10 A Otomatik kararan dikiz aynası
32 10 A Kullanılmamış (yedek)
33 10 A Kullanılmamış (yedek)
34 5A Direksiy10 açısı sensörü
35 10 A Arka park yardımı, AWD, Isıtmalı koltuk modülü
36 5A PATS alıcı-verici
37 10 A İklim k10trolü
38 20A THX sistemi
39 20A Radyo
40 20A Kullanılmamış (yedek)
41 15A Radyo ve kilit anahtarı aydınlatması, ortam aydınlatması için gecikmeli aksesuar işlevi
42 10 A Kullanılmamış (yedek)
43 10 A Arka silecek mantığı
44 10 A Müşteri aksesuarları akışı
45 5A Ön silecek mantığı, Klima rölesi güç kaynağı
46 7.5A Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI)
47 30A devre kesici Elektrikli camlar
48 – Aksesuar rölesi gecikmeli
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKX (2009)



Motor bölmesindeki sigorta yerleşimi (2009)

# amper Korumalı devreler
1 – Kullanılmamış
2 – Fan motoru rölesi
3 – Kullanılmamış
4 – Kullanılmamış
5 40A** Soğutma fanı (römorklu araçlar)
5 60A** Soğutma fanı (römorksuz araçlar)
6 40A** Soğutma fanı (yalnızca çekici römork)
7 30A** Isıtmalı arka koltuklar
8 10 A* Alternatör
9 20A* Park lambalarını çekin
10 – Kullanılmamış
11 – Çekici park lambası rölesi
12 – Kullanılmamış
13 – Kullanılmamış
14 – Kullanılmamış
15 40A** ABS pompa motoru
16 30A** Isıtmalı ön koltuklar
17 20A** Çakmak / Elektrik prizi
18 20A** Panoramik açılır tavan
19 – Yakıt pompası diyotu
20 – PCM rölesi
21 7.5A* PCM – Gücü Canlı Tutun (KA)
22 – Çekme Sol Stop / Dönüş Sinyali Işık Rölesi
23 – Tek dokunuşla başlatma diyotu
24 10 A* Sol çekme durdurma / gösterge ışığı
25 – Arka koltuk kilit açma rölesi
26 – Yakıt pompası rölesi
27 10 A* Arka koltuğun kilidinin açılması
28 15A* Isıtmalı ayna
29 – Isıtmalı ayna rölesi
30 15A* VPWR 1 – PCM
31 10 A* VPWR 3 – PCM
32 10 A* VPWR 2 – PCM
33 15A* VPWR 4 – PCM
34 – Kullanılmamış
35 10 A* klima debriyajı
36 – Kullanılmamış
37 – Klima debriyaj rölesi
38 – Arka cam buz çözücü rölesi
39 40A** Arka cam buz çözücüsü
40 – Kullanılmamış
41 30A** Giriş
42 – Marş rölesi
43 – Geri vites lambası rölesi
44 10 A* Acil durum ışıkları
45 – Kullanılmamış
46 10 A* Sağ çekme durdurma / gösterge ışığı
47 – Çekme Sağ Fren / Dönüş Sinyali Rölesi
48 – Röleyi başlat / başlat
49 10 A* PCM ISPR’si
50 10 A* ABS Çalıştırma / Başlatma
51 5A* Uyarlanabilir aydınlatma
52 5A* Yakıt pompası röle bobini
53 30A** SPDJB’yi Çalıştır / Başlat
54 – Kullanılmamış
55 – Kullanılmamış
56 – A / C debriyaj diyotu
57 40A** ABS valfleri
58 30A** Ön cam silecekleri
59 30A** Elektrikli bagaj kapağı
60 30 Bir** Güç ayarlı sürücü koltuğu
61 30 Bir** Elektrikli ayarlanabilir yolcu koltuğu
62 – Kullanılmamış
63 40A** Fan motoru
64 20A** Çakmak / Elektrik prizi
65 20A** Çakmak / Elektrik prizi
66 20A** Çakmak / Elektrik prizi
67 – Kullanılmamış
68 15A* Benzin pompası
69 – Kullanılmamış
70 – Kullanılmamış
71 10 A* Işıkları durdur
72 – Kullanılmamış
* Mini sigortalar
** Kartuş sigortalar

2010

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKX (2010)

Yolcu bölmesindeki sigorta yerleşimi (2010)

# amper Korumalı devreler
1 30A Ön yolcu akıllı camı
2 15A Yüksek fren lambası (fren açık / kapalı)
3 15A Modül SYNC®
4 30A Sürücü ön akıllı camı
5 10 A Klavye aydınlatması, 2. sıra koltuk
6 20A yanıp sönen
7 10 A Kısa huzmeli farlar (sol)
8 10 A Kısa huzmeli farlar (sağ)
9 15A İç aydınlatma, Şarj lambaları
10 15A Arka aydınlatma, Su 1ikintisi lambaları
11 10 A Tüm tekerleklerden çekiş (AWD)
12 7.5A Elektrikli ayna düğmesi, elektrikli koltuk hafızalı sürücü tarafı, sürücü koltuğu modülü – kalıcı güç kaynağı
13 5A radyo uydusu
14 10 A Elektrikli bagaj kapağı – gücü canlı tutun
15 10 A Klima, GPS modülü
16 15A Kullanılmamış (yedek)
17 20A Elektrikli kilit motoru için tüm güç, bagaj kapağı kilidinin açılması, ön camlar aşağı
18 20A THX sistemi
19 25A Arka cam sileceği
20 15A Bağlanma verileri
21 15A Sis farları
22 15A Park lambaları
23 15A Kırmızı ışıklar
24 20A Korna rölesi
25 10 A Talep üzerine lambalar
26 10 A Pano grubu
27 20A K10tak anahtarı
28 5A Radyo
29 5A Pano grubu
30 5A Aşırı hız iptali
31 10 A Kullanılmamış (yedek)
32 10 A Kısıtlama k10trol modülü
33 10 A Kullanılmamış (yedek)
34 5A Direksiy10 açısı sensörü
35 10 A Arka park yardımı, Sapma oranı sensörü, Isıtmalı koltuklar
36 5A Pasif hırsızlık önleme sistemi alıcı-verici
37 10 A İklim k10trolü
38 20A Subwoofer / amplifikatör
39 20A Radyo
40 20A Kullanılmamış (yedek)
41 15A Otomatik kararan dikiz aynası
42 10 A Kullanılmamış (yedek)
43 10 A Arka silecek mantığı
44 10 A Müşteri aksesuarları akışı
45 5A Ön silecek mantığı
46 7.5A Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Gösterge Işığı (PADI)
47 30A devre kesici Elektrikli camlar
48 – Gecikmeli aksesuar rölesi
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKX (2010)



Motor bölmesindeki sigorta yerleşimi (2010)

# amper Korumalı devreler
1 – Kullanılmamış
2 – Fan motoru rölesi
3 – Kullanılmamış
4 – Kullanılmamış
5 40A** Soğutma fanı (römorklu araçlar)
5 60A** Soğutma fanı (römorksuz araçlar)
6 40A** Soğutma fanı (yalnızca çekici römork)
7 30A** Isıtmalı arka koltuklar
8 10 A* Alternatör
9 20A* Park lambalarını çekin
10 – Kullanılmamış
11 – Çekici park lambası rölesi
12 – Kullanılmamış
13 – Kullanılmamış
14 – Kullanılmamış
15 40A** ABS pompa motoru
16 30A** Isıtmalı ön koltuklar
17 20A** Çakmak / Elektrik prizi
18 20A** Panoramik açılır tavan
19 – Yakıt pompası diyotu
20 – Güç Aktarma Organı K10trol Modülü (PCM) Rölesi
21 7,5A* PCM – gücü canlı tutun
22 – Çekme Sol Stop / Dönüş Sinyali Işık Rölesi
23 – Tek tuşla entegre marş diyotu
24 10 A* Sol çekme durdurma / gösterge ışığı
25 – Arka koltuk kilit açma rölesi
26 – Yakıt pompası rölesi
27 10 A* Arka koltuğun kilidinin açılması
28 15A* Isıtmalı ayna
29 – Isıtmalı ayna rölesi
30 15A* Araç gücü 1
31 10 A* Araç gücü 3
32 10 A* Araç gücü 2
33 15A* Araç gücü 4
34 – Kullanılmamış
35 10 A* klima debriyajı
36 – Kullanılmamış
37 – Klima debriyaj rölesi
38 – Arka cam buz çözücü rölesi
39 40A** Arka cam buz çözücüsü
40 – Kullanılmamış
41 30A** Giriş
42 – Marş rölesi
43 – Geri vites lambası rölesi
44 10 A* Acil durum ışıkları
45 – Kullanılmamış
46 10 A* Sağ çekme durdurma / gösterge ışığı
47 – Çekme Sağ Fren / Dönüş Sinyali Rölesi
48 – Röleyi başlat / başlat
49 10 A* PCM ISPR’si
50 10 A* ABS Çalıştırma / başlatma
51 5A* Uyarlanabilir aydınlatma
52 5A* Yakıt pompası diyot beslemesi
53 30A** Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma
54 – Kullanılmamış
55 – Kullanılmamış
56 – A / C debriyaj diyotu
57 40A** Kilitlenme önleyici fren sistemi valfleri
58 30A** Ön cam silecekleri
59 30A** Elektrikli bagaj kapağı
60 30A** Elektrikli sürücü koltuğu / bellek modülü
61 30A** Elektrikli ayarlanabilir yolcu koltuğu
62 – Kullanılmamış
63 40A** Fan motoru
64 20A** Çakmak / Elektrik prizi
65 20A** Çakmak / Elektrik prizi
66 20A** Çakmak / Elektrik prizi
67 – Kullanılmamış
68 15A* Benzin pompası
69 – Kullanılmamış
70 – Kullanılmamış
71 10 A* Fren açma/kapama anahtarı (fren lambaları)
72 – Kullanılmamış
* Mini sigortalar
** Kartuş sigortalar
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
