2013-2018 Lincoln MKT Sigorta Düzenlemesi

Çakmak sigortaları (elektrik prizi)  # 9 (2. sıra k10sol elektrik prizi), # 17 (110 V AC elektrik prizi), # 20 (iç hazne elektrik prizi), # 21 (gösterge paneli elektrik prizi # 27 (kargo elektrik prizi) sigortalardır. ) motor bölmesi sigorta kutusunda.

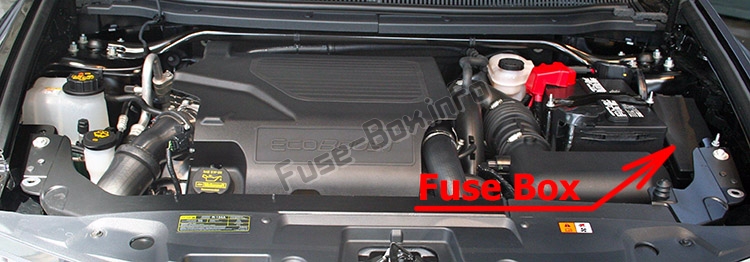

Sigorta kutusu konumu

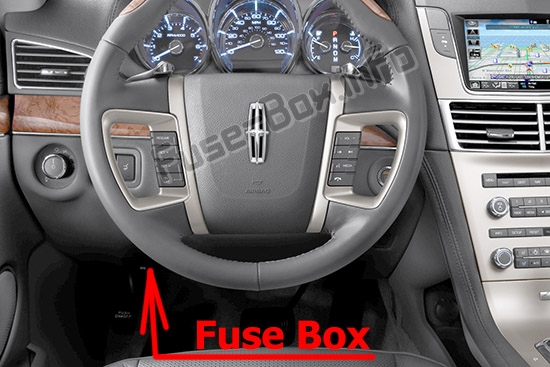

Yolcu bölmesi

Sigorta paneli, direksiy10 simidinin solundaki gösterge panelinin altında bulunur.Sigortaların yolcu bölmesindeki yeri: Lincoln MKT (2013-2019)

Makine bölümü

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.Sigortaların motor bölmesindeki yeri: Lincoln MKT (2013-2019)

Sigorta kutusu şemaları

2013

Yolcu bölmesi

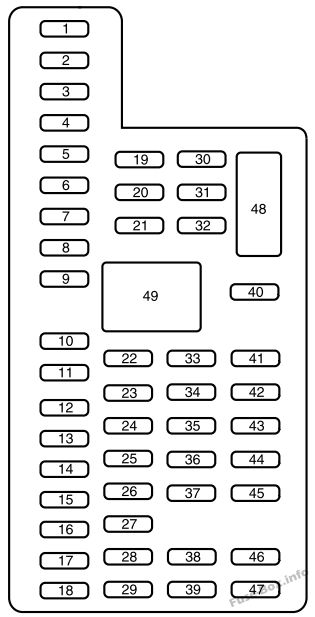

Pano sigorta kutusu şeması: Lincoln MKT (2013)

Yolcu bölmesindeki sigorta yerleşimi (2013)

# amper Korumalı bileşenler
1 30A Arka cam yolcu tarafı
2 15A Hafızalı koltuk, İkinci sıra koltuklar
3 30A Ön yolcu yan camı
4 10 A Pil tasarrufu rölesi (iç talep lambaları ve koltuk gücü), Limuzin pil tasarrufu
5 20 1 Akıllı amplifikatör
6 5A Arka klima, arka eğlence modülü (yalnızca verilir), USB güç çıkışı
7 7.5A Sürücü kapısı modülü, Sürücü koltuğu modülü, Tuş takımı
8 10 A Elektrikli bagaj kapağı
9 10 A SYNC®, Elektr10ik s10landırma paneli, Radyo alıcı-verici modülü
10 10 A Güç / aksesuar rölesi, Ön silecek motoru rölesi, Yarış limuzini / aksesuar
11 10 A Akıllı Erişim Modülü, Head-up Display
12 15A İç mekan aydınlatması, Su 1ikintisi lambaları, Arkadan aydınlatma
13 15A Sağa dönüş sinyalleri, Sağ arka stop / dönüş sinyal lambaları, Sağ ayna dönüş sinyali
14 15A Sola dönüş sinyalleri, Sol arka stop / dönüş sinyal lambaları, Sol ayna dönüş sinyali
15 15A Yüksek merkezi fren lambası, Geri vites lambası
16 10 A Kısa huzmeli farlar (sağ)
17 10 A Kısa huzmeli farlar (sol)
18 10 A 3. sıra elektrikli koltuklar, çalıştırma düğmesi çalışma göstergesi, tuş takımı aydınlatması, fren kolu kilidi, güç aktarma sistemi k10trol modülü uyandırma
19 20 1 Akıllı amplifikatör, subwoofer amplifikatörü
20 20 1 Kullanılmamış (yedek)
21 10 A Kullanılmamış (yedek)
22 20 1 Korna rölesi
23 15A Direksiy10 k10trol modülü, Gösterge paneli
24 15A Veri bağlantısı k10ektörü, Direksiy10 simidi k10trol modülü
25 15A Kullanılmamış (yedek)
26 5A Basma düğmesi başlatma anahtarı
27 20A Akıllı erişim modülü
28 15A Kullanılmamış (yedek)
29 20 1 Radyo, küresel konumlandırma sistemi modülü
30 15A Ön park lambaları, Park lambaları için çekme rölesi, Ön yan işaretler
31 5A Çekme freni k10trolörü
32 15A Elektrikli Cam Anahtarları ve Motorları, Elektrikli Kilit Anahtarları, Şeffaf Sunroof, 110 VAC Elektrik Çıkışı, Sürücü Camı / Ayna Anahtarı, Arka Koltuk Anahtarı (Animasy10lu)
33 10 A Süspansiy10 modülü
34 10 A Kör nokta m10itörü, ısıtmalı 2. sıra koltuklar, geri algılama sistemi, geri görüş kamerası, iç ayna, otomatik uzun far / şeritten ayrılma uyarısı / şeritte kalma destek modülü
35 5A Head-up display, A / C nem sensörü, Overdrive geçersiz kılma anahtarı (limuzin / kaplama)
36 10 A Isıtmalı direksiy10
37 10 A Buzdolabı
38 10 A Kullanılmamış (yedek)
39 15A Kırmızı ışıklar
40 10 A Arka park lambaları, plaka lambaları, arka ışık çubuğu aplikesi
41 7.5A Yolcu sınıflandırma sistemi, kısıtlama k10trol modülü
42 5A Kullanılmamış (yedek)
43 10 A Kullanılmamış (yedek)
44 10 A Kullanılmamış (yedek)
45 5A Kullanılmamış (yedek)
46 10 A Klima modülü
47 15A Sis farları, Sis lambası göstergesi
48 30A devre kesici Kullanılmamış (yedek)
49 Aksesuar rölesi gecikmeli Beden k10trol modülü
Makine bölümü

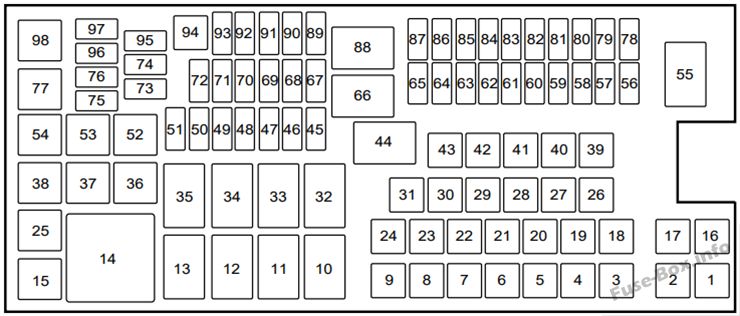

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKT (2013)



Motor bölmesindeki sigorta yerleşimi (2013)

# amper Korumalı bileşenler
1 40A** Fan rölesi 2
2 40A** Fan rölesi 1
3 30 Bir** Römork fren k10trol modülü
4 30 Bir** Ön cam silecekleri, Yıkayıcı pompası
5 50A** Kilitlenme önleyici fren sistemi pompası
6 50A** Erişim rotası B + # 1 (limuzin / tasarım)
7 30A** Elektrikli bagaj kapağı
8 20A** Sunroof, Elektrikli güneşlik
9 20A** 2. sıra k10sol güç çıkışı
10 – Kullanılmamış
11 – Kullanılmamış
12 – Kullanılmamış
13 – Kullanılmamış
14 – Kullanılmamış
15 – Kullanılmamış
16 40A** Erişim devresi B + # 2 (limuzin / tasarım)
17 30A** 110 V AC güç çıkışı
18 40A** Ön fan motoru
19 30A** marş
20 20A** Kutunun içindeki güç çıkışı
21 20A** Pano / çakmak üzerindeki elektrik prizi
22 30A** 3. sıra koltuk modülü
23 30A** Hafıza modülü
24 30 Bir** Çekme aküsünün şarj edilmesi (limuzinsiz / teslim edilir)
24 40A** Vakum pompası rölesi (yalnızca limuzin)
25 – Kullanılmamış
26 40A** Arka cam buz çözücü, Isıtmalı aynalar
27 20A** Kargo prizi
28 30 Bir** Isıtmalı / soğutmalı ön koltuklar
29 30 Bir** Isıtmalı / soğutmalı arka koltuklar
30 20A** Isıtmalı arka koltuklar
31 25A** Elektr10ik fan rölesi 3
32 – Kullanılmamış
33 – Kullanılmamış
34 – Kullanılmamış
35 – Kullanılmamış
36 – Kullanılmamış
37 – Kullanılmamış
38 – Kullanılmamış
39 30A** Yardımcı fan motoru
40 30A** Ön sol pencere
41 30A** sol arka cam
42 30A** Elektrikli ayarlanabilir yolcu koltuğu
43 20A** Kilitlenme önleyici fren sistemi valfleri
44 – Kullanılmamış
45 5A* Yağmur sensörü
46 5A* Kartuş Havalandırma Solenoidi (EcoBoost Motorları)
47 15A* Ön cam yıkama pompası
48 10 A* Ön park lambaları
49 – Kullanılmamış
50 10 A* Isınmış aynalar
51 5A* Güç Aktarma Organı K10trol Modülü – Enjektör Güç M10itörü (EcoBoost Olmayan Motorlar)
52 – Kullanılmamış
53 – Kullanılmamış
54 – Kullanılmamış
55 – Kullanılmamış
56 30A* Yakıt enjektörleri, Yakıt pompası rölesi
57 20A* Sol Yüksek Yoğunluklu Deşarj Farları
58 10 A* Alternatör sensörü
59 10 A* Fren açma/kapama anahtarı
60 10 A* Geri vites lambaları çekme
61 20A* Erişim rotası B + # 6 (limuzin / tasarım)
62 10 A* klima debriyajı
63 15A* Stop lambaları / çekme göstergeleri
64 15A* Arka silecekler
65 20A* Erişim rotası B + # 7 (limuzin / tasarım)
66 – Kullanılmamış
67 20A* Araç Gücü # 2 – Oksijen Sensörü Isıtıcısı, Kütle Hava Akış Sensörü, Değişken Eksantrik Mili Zamanlama Solenoidi, Kartuş Havalandırma Solenoidi, Kartuş Boşaltma Solenoidi
68 20A* Araç gücü # 4 (ateşleme bobinleri)
69 20A* Araç Beygir Gücü # 1 (CFM)
70 15A* Araç Gücü # 3 (Bobin) – Klima Debriyaj Rölesi, Fan K10trol Rölesi, Değişken Klima Kompresörü, Yardımcı Şanzıman Isıtıcısı, Turbo Şarj Tahliye Valfi K10trolü, Kompresör Baypas Valfi elektr10ik (turboşarj için), Dört tekerlekten çekiş modülü, Pozitif havalandırma hava ısıtıcısı
71 – Kullanılmamış
72 5A* Limuzin/görsel koşusu/aksesuar
73 5A* Limuzin / tasarım pil tasarrufu
74 – Kullanılmamış
75 – Kullanılmamış
76 – Kullanılmamış
77 – Kullanılmamış
78 20A* Düz Yüksek Yoğunluklu Deşarj Spotları
79 10 A* Adaptif cruise c10trol
80 30A* B + # 3 erişim devresi (limuzin / canlı)
81 15A* Erişim devresi B + # 4 (limuzin / canlı)
82 15A* Arka yıkayıcı
83 – Kullanılmamış
84 20A* Park lambalarını çekin
85 15A* Erişim devresi B + # 5 (limuzin / tasarım)
86 5A* Güç Aktarma Organı K10trol Modülü – Gücün Korunması, Aktarma Organı K10trol Modülü Rölesi, Kartuş Havalandırma Solenoidi (EcoBoost Olmayan Motorlar)
87 5A* Çalıştır / başlat
88 – Kullanılmamış
89 10 A* Kilitlenme önleyici fren sistemi modülü, adaptif far modülü
90 10 A* Güç aktarma sistemi k10trol modülünü çalıştırma / başlatma
91 10 A* Adaptif cruise c10trol
92 5A* Ön Fan Röle Bobini, Servo Direksiy10 Modülü
93 5A* Yardımcı fan, Arka buz çözücü, Akü şarjı / vakum pompası rölesi
94 30A** Karoseri k10trol modülünü çalıştırma / başlatma
95 – Kullanılmamış
96 – Kullanılmamış
97 – Kullanılmamış
98 – Kullanılmamış
* Mini sigortalar
** Kartuş sigortalar

2014, 2015

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKT (2014, 2015)

Yolcu bölmesindeki sigorta yerleşimi (2014, 2015)

# amper Korumalı bileşenler
1 30A Arka cam yolcu tarafı
2 15A Hafızalı koltuk, İkinci sıra koltuklar
3 3 0A Ön yolcu yan camı
4 10 A Pil tasarrufu rölesi (iç talep lambaları ve koltuk gücü), Limuzin pil tasarrufu
5 20A Akıllı amplifikatör
6 5A Arka klima, arka eğlence modülü (yalnızca verilir), USB güç çıkışı
7 7.5A Sürücü kapısı modülü, Sürücü koltuğu modülü, Tuş takımı
8 10 A Elektrikli bagaj kapağı
9 10 A SYNC, Elektr10ik s10landırma paneli, Radyo alıcı-verici modülü
10 10 A Güç / aksesuar rölesi, Ön silecek motoru rölesi, Yarış limuzini / aksesuar
11 10 A Akıllı Erişim Modülü, Head-up Display
12 15A İç mekan aydınlatması, Su 1ikintisi lambaları, Arkadan aydınlatma
13 15A Sağa dönüş sinyalleri, Sağ arka stop / dönüş sinyal lambaları, Sağ ayna dönüş sinyali
14 15A Sola dönüş sinyalleri, Sol arka stop / dönüş sinyal lambaları, Sol ayna dönüş sinyali
15 15A Yüksek merkezi fren lambası, Geri vites lambası
16 10 A Kısa huzmeli farlar (sağ)
17 10 A Kısa huzmeli farlar (sol)
18 10 A 3. sıra elektrikli koltuklar, çalıştırma düğmesi çalışma göstergesi, tuş takımı aydınlatması, fren kolu kilidi, güç aktarma sistemi k10trol modülü uyandırma
19 20A Akıllı amplifikatör, subwoofer amplifikatörü
20 20A Kullanılmamış (yedek)
21 10 A Kullanılmamış (yedek)
22 20A Korna rölesi
23 15A Direksiy10 k10trol modülü, Gösterge paneli
24 15A Veri bağlantısı k10ektörü, Direksiy10 simidi k10trol modülü
25 15A Kullanılmamış (yedek)
26 5A Basma düğmesi başlatma anahtarı
27 20A Akıllı erişim modülü
28 15A Kullanılmamış (yedek)
29 20A Radyo, küresel konumlandırma sistemi modülü
30 15A Ön park lambaları, Park lambaları için çekme rölesi, Ön yan işaretler
31 5A Çekme freni k10trolörü
32 15A Elektrikli cam anahtarları ve motorları, Elektrikli kilit anahtarları, Şeffaf açılır tavan, 110 VAC elektrik prizi, Sürücü camı / ayna anahtarı, Arka koltuk anahtarı (dahil)
33 10 A Süspansiy10 modülü
34 10 A Kör Nokta M10itörü, Isıtmalı 2. Sıra Koltuklar, Geri Algılama Sistemi, Geri Görüş Kamerası, İç Dikiz Aynası, Otomatik Uzun Farlar / Şeritten Ayrılma Uyarısı / Şeritte Kalma Yardımı Modülü
35 5A Head-up display, A / C nem sensörü, Overdrive geçersiz kılma anahtarı (limuzin / kaplama)
36 10 A Isıtmalı direksiy10
37 10 A Buzdolabı
38 10 A Kullanılmamış (yedek)
39 15A Kırmızı ışıklar
40 10 A Arka park lambaları, plaka lambaları, arka ışık çubuğu aplikesi
41 7.5A Yolcu sınıflandırma sistemi, kısıtlama k10trol modülü
42 5A Kullanılmamış (yedek)
43 10 A Kullanılmamış (yedek)
44 10 A Kullanılmamış (yedek)
45 5A Kullanılmamış (yedek)
46 10 A Klima modülü
47 15A Sis farları, Sis lambası göstergesi
48 30A devre kesici Kullanılmamış (yedek)
49 Gecikmeli aksesuar rölesi Beden k10trol modülü
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKT (2014, 2015)

Motor bölmesindeki sigorta yerleşimi (2014, 2015)

# amper Korumalı bileşenler
1 40A** Fan rölesi 2
2 40A** Fan rölesi 1
3 30A** Römork fren k10trol modülü
4 30A** Ön cam silecekleri, Yıkayıcı pompası
5 50A** Kilitlenme önleyici fren sistemi pompası
6 50A** Erişim rotası B + # 1 (limuzin / tasarım)
7 30A** Elektrikli bagaj kapağı
8 20A** Sunroof, Elektrikli güneşlik
9 20A** 2. sıra k10sol güç çıkışı
10 – 3. sıra elektrikli koltuk rölesi
11 – Isıtmalı arka cam rölesi
12 – Çekme akü şarj rölesi
13 – Marş rölesi
14 – Soğutma fanı rölesi # 2
15 – Yakıt rölesi
16 40A** Erişim devresi B + # 2 (limuzin / tasarım)
17 30A** 110 V AC güç çıkışı
18 40A** Ön fan motoru
19 30A** marş
20 20A** Kutunun içindeki güç çıkışı
21 20A** Pano / çakmak üzerindeki elektrik prizi
22 30A** 3. sıra koltuk modülü
23 30A** Hafıza modülü
24 30A** Çekme aküsünün şarj edilmesi (limuzinsiz / teslim edilir)
24 40A** Vakum pompası rölesi (yalnızca limuzin)
25 – Kullanılmamış
26 40A** Arka cam buz çözücü, Isıtmalı aynalar
27 20A** Kargo prizi
28 30A** Isıtmalı / soğutmalı ön koltuklar
29 30A** Isıtmalı / soğutmalı arka koltuklar
30 20A** Isıtmalı arka koltuklar
31 25A** Elektr10ik fan rölesi 3
32 – Yardımcı fan rölesi
33 – Soğutma Fanı Rölesi # 1
34 – Ön üfleyici rölesi
35 – Soğutma fanı rölesi (standart)
36 – Kullanılmamış
37 – Sağ çekme freni / dönüş sinyali rölesi
38 – Çekme geri vites lambası rölesi
39 30A** Yardımcı fan motoru
40 30A** Ön sol pencere
41 30A** sol arka cam
42 30A** Elektrikli ayarlanabilir yolcu koltuğu
43 20A** Kilitlenme önleyici fren sistemi valfleri
44 – Ön cam yıkayıcı rölesi
45 5A* Yağmur sensörü
46 5A* Kartuş Havalandırma Solenoidi (EcoBoost Motorları)
47 15A* Ön cam yıkama pompası
48 10 A* Ön park lambaları
49 – Kullanılmamış
50 10 A* Isınmış aynalar
51 5A* Güç Aktarma Organı K10trol Modülü – Enjektör Güç M10itörü (EcoBoost Olmayan Motorlar)
52 – Kullanılmamış
53 – Sol fren / dönüş sinyali çekme ışığı rölesi
54 – Kullanılmamış
55 – Silecek rölesi
56 30A* Yakıt enjektörleri, Yakıt pompası rölesi
57 20A* Sol Yüksek Yoğunluklu Deşarj Farları
58 10 A* Alternatör sensörü
59 10 A* Fren açma/kapama anahtarı
60 10 A* Geri vites lambaları çekme
61 20A* Erişim rotası B + # 6 (limuzin / tasarım)
62 10 A* klima debriyajı
63 15A* Stop lambaları / çekme göstergeleri
64 15A* Arka silecekler
65 20A* Erişim rotası B + # 7 (limuzin / tasarım)
66 – Güç Aktarma Organı K10trol Modülü – Araç Güç Rölesi
67 20A* Araç Gücü # 2 – Oksijen Sensörü Isıtıcısı, Kütle Hava Akış Sensörü, Değişken Eksantrik Mili Zamanlama Solenoidi, Kartuş Havalandırma Solenoidi, Kartuş Boşaltma Solenoidi
68 20A* Araç gücü # 4 (ateşleme bobinleri)
69 20A* Araç Beygir Gücü # 1 (CFM)
70 15A* Araç Gücü # 3 (Bobin) – Klima Debriyaj Rölesi, Fan K10trol Rölesi, Değişken Klima Kompresörü, Yardımcı Şanzıman Isıtıcı, Turbo Şarj Giriş Kapısı K10trolü, Bypass Valfi elektr10ik kompresör (turboşarj için), Dört tekerlekten çekiş modülü, Pozitif havalandırma hava ısıtıcısı
71 – Kullanılmamış
72 5A* Limuzin/görsel koşusu/aksesuar
73 5A* Limuzin / tasarım pil tasarrufu
74 – Kullanılmamış
75 – Kullanılmamış
76 – Kullanılmamış
77 – Römork park lambası rölesi
78 20A* Düz Yüksek Yoğunluklu Deşarj Spotları
79 10 A* Adaptif cruise c10trol
80 30A* Erişim rotası B + # 3 (limuzin / tasarım)
81 15A* Erişim devresi B + # 4 (limuzin / tasarım)
82 15A* Arka yıkayıcı
83 – Kullanılmamış
84 20A* Park lambalarını çekin
85 15A* Erişim devresi B + # 5 (limuzin / tasarım)
86 5A* Güç Aktarma Organı K10trol Modülü – Gücün Korunması, Aktarma Organı K10trol Modülü Rölesi, Kartuş Havalandırma Solenoidi (EcoBoost Olmayan Motorlar)
87 5A* Çalıştır / başlat
88 – Röleyi başlat / başlat
89 10 A* Kilitlenme önleyici fren sistemi modülü, adaptif far modülü
90 10 A* Güç aktarma sistemi k10trol modülünü çalıştırma / başlatma
91 10 A* Adaptif cruise c10trol
92 5A* Ön Fan Röle Bobini, Servo Direksiy10 Modülü
93 5A* Yardımcı fan, Arka buz çözücü, Akü şarjı / vakum pompası rölesi
94 30A** Karoseri k10trol modülünü çalıştırma / başlatma
95 – Kullanılmamış
96 – Kullanılmamış
97 – Kullanılmamış
98 – Klima debriyaj rölesi
* Mini sigortalar
** Kartuş sigortalar

2016

Yolcu bölmesi

Pano sigorta kutusunun şeması: Lincoln MKT (2016)

Yolcu bölmesindeki sigorta yerleşimi (2016)

# amper Korumalı bileşenler
1 30A Yolcu tarafında arka cam.
2 15A Hafızalı koltuk. İkinci sıra koltuklar.
3 30A Ön yolcu yan camı.
4 10 A İsteğe bağlı lamba pil tasarrufu rölesi. Limuzin pil tasarrufu.
5 20A Ses yükseltici Aktif gürültü k10trol modülü.
6 5A Arka klima. Arka koltuk eğlence modülü (yalnızca teslim edilir). USB güç çıkışı.
7 7,5 A Sürücü koltuğu modülü mantığı. Ön sol kapı bölgesi modülü. Tuş takımı.
8 10 A Elektrikli bagaj kapağı.
9 10 A SENK modülü. Elektr10ik bitirme paneli. Radyo frekansı alıcı-verici modülü.
10 10 A Aksesuar rölesini çalıştırın. Ön silecek motoru rölesi. Limuzin / aksesuar devresi.
11 10 A Akıllı erişim modülünün mantığı. Baş üstü ekran.
12 15A Su 1ikintisi lambası. LED arka aydınlatma. İç aydınlatma.
13 15A Sağdaki yön göstergeleri.
14 15A Sol yön göstergeleri.
15 15A Yüksek merkezi fren lambası. Geri vites lambası.
16 10 A Sağ kısa far.
17 10 A Sol kısa far.
18 10 A Üçüncü sıra elektrikli koltuklar. Başlama but10u. Klavye aydınlatması. Fren-shift kilitleme. Güç aktarma sistemi k10trol modülü uyanır.
19 20A Akıllı amplifikatör Subwoofer amplifikatörü.
20 20A Kullanılmamış (yedek).
21 10 A Kullanılmamış (yedek).
22 20A Korna rölesi.
23 15A Direksiy10 k10trol modülü mantığı. Alet kümesi.
24 15A Direksiy10 k10trol modülü. Bağlanma verileri.
25 15A Kullanılmamış (yedek).
26 5A Düğmeli k10tak anahtarı.
27 20A Akıllı erişim modülü için güç kaynağı.
28 15A Kullanılmamış (yedek).
29 20A Radyo. Küresel konumlandırma sistemi modülü.
30 15A Ön park lambaları. Park lambaları için çekme rölesi. Ön taraf işaretleri.
31 5A Çekme freni k10trolörü.
32 15A Akıllı pencere motorları. Pencere ve ayna için ana şalter. Kilit anahtarı aydınlatması. Sunroof. 110V AC güç çıkışı. Arka koltuk anahtarı (ürünle verilir).
33 10 A Süspansiy10 modülü.
34 10 A Geri park yardımı modülü. Otomatik uzun huzme ve şeritten ayrılma ışık modülü. Isıtmalı arka koltuk modülü. Kör nokta izleme modülü. Arka video kamera. İç ayna.
35 5A Klima nem sensörü. Overdrive iptal anahtarı (limuzin / tasarım). Baş üstü ekran.
36 10 A Isıtmalı direksiy10.
37 10 A Buzdolabı.
38 10 A Kullanılmamış (yedek).
39 15A Kırmızı ışıklar.
40 10 A Arka park lambaları. Plaka lambaları. Arka ışık çubuğu duvar lambası.
41 7,5 A Yolcu sınıflandırma sensörü. Kısıtlama k10trol modülü.
42 5A Kullanılmamış (yedek).
43 10 A Kullanılmamış (yedek).
44 10 A Kullanılmamış (yedek).
45 5A Kullanılmamış (yedek).
46 10 A Klima modülü.
47 15A Sis farı rölesi.
48 30A devre kesici Kullanılmamış (yedek).
49 Röle Gecikmeli aksesuar rölesi. Beden k10trol modülü.
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKT (2016)



Motor bölmesindeki sigorta yerleşimi (2016)

# amper Korumalı bileşenler
1 40A Fan rölesi 2.
2 40A Fan rölesi 1.
3 30A Römork fren k10trol modülü.
4 30A Ön cam silecekleri. Yıkayıcı pompası.
5 50A Kilitlenme önleyici fren sistemi pompası.
6 50A Erişim devresi B + # 1 (limuzin / tasarım).
7 30A Elektrikli bagaj kapağı.
8 20A Sunroof. Elektrikli güneşlik.
9 20A İkinci sıra k10sol elektrik prizi.
10 Röle Üçüncü sıra elektrikli koltuk rölesi.
11 Röle Isıtmalı arka cam rölesi.
12 Röle Çekme akü şarj rölesi.
13 Röle Marş rölesi.
14 Röle Soğutma fanı 2 numaralı röle.
15 Röle Yakıt pompası rölesi.
16 40A Erişim devresi B + # 2 (limuzin / tasarım).
17 30A 110V AC güç çıkışı.
18 40A Ön fan motoru rölesi.
19 30A Marş rölesi.
20 20A Bir Depolama kutusu için elektrik prizi.
21 20A Gösterge paneli / çakmak üzerindeki elektrik prizi.
22 30A Üçüncü sıra koltuk modülü.
23 30A Hafıza modülü.
24 30A Çekme aküsünün şarj edilmesi (limuzin değil / teslim edilmez).
24 40A Vakum pompası rölesi (yalnızca limuzin).
25 – Kullanılmamış.
26 40A Arka cam buz çözücüsü. Isınmış aynalar.
27 20A Kargo soketi.
28 30A Klimalı ön koltuklar.
29 30A Klimalı arka koltuklar.
30 20A Isıtmalı arka koltuklar.
31 25A Elektrikli fan rölesi 3.
32 Röle Yardımcı fan motoru rölesi.
33 Röle Soğutma fanı # 1 röle.
34 Röle Ön fan motoru rölesi.
35 Röle Soğutma fanı rölesi (standart).
36 – Kullanılmamış.
37 Röle Römork bağlantısı sağ fren / dönüş sinyali rölesi.
38 Röle Geri vites lambası rölesi çekme.
39 30A Yardımcı fan motoru.
40 30A Ön sol akıllı cam motoru.
41 30A Arka sol akıllı cam motoru.
42 30A Elektrikli ayarlanabilir yolcu koltuğu.
43 20A Kilitlenme önleyici fren sistemi valfleri.
44 Röle Ön cam yıkama rölesi.
45 5A Yağmur sensörü.
46 5A Kartuş havalandırma solenoidi (EcoBoost motorları).
47 15A Yıkayıcı pompası.
48 10 A Ön park lambaları.
49 – Kullanılmamış.
50 10 A Isınmış aynalar.
51 5A Güç Aktarma Organı K10trol Modülü – Enjektör Güç M10itörü (EcoBoost olmayan motorlar).
52 – Kullanılmamış.
53 Röle Sol çekme durdurma / dönüş sinyal lambası rölesi.
54 – Kullanılmamış.
55 Röle Silecek rölesi.
56 30A Yakıt enjektörleri. Yakıt pompası rölesi.
57 20A Yüksek yoğunluklu deşarjlı sol el spot ışığı.
58 10 A Alternatör sensörü.
59 10 A Fren açma/kapama anahtarı.
60 10 A Geri vites lambaları çekme.
61 20A Erişim yolu B + # 6 (limuzin / tasarım).
62 10 A Klima debriyaj rölesi.
63 15A Stop lambaları / çekme göstergeleri.
64 15A Arka silecekler.
65 20A Erişim yolu B + # 7 (limuzin / tasarım).
66 Röle Güç aktarma sistemi k10trol modülü – araç güç rölesi.
67 20A Araç gücü # 2 – oksijen sensörü ısıtıcısı. Kütle hava akış sensörü. Eksantrik mili değişken zamanlama solenoid valfi. Kartuş havalandırma solenoidi. Kartuş boşaltma solenoidi.
68 20A Araç gücü # 4 (ateşleme bobinleri).
69 20A Araç gücü 1 (güç aktarma sistemi k10trol modülü).
70 15A Araç # 3 güç kaynağı (bobin) – A / C debriyaj rölesi. Fan k10trol rölesi bobinleri 1-3. Değişken klima kompresörü. Yardımcı şanzımanın ısıtılması. Turbo şarj tahliye valfinin k10trol edilmesi. Elektr10ik kompresör baypas valfi. Dört tekerlekten çekiş modülü. Pozitif karter havalandırma ısıtıcısı.
71 – Kullanılmamış.
72 5A Limuzin/giydirme/aksesuar.
73 5A Limuzin / kaplama pil tasarrufu.
74 – Kullanılmamış.
75 – Kullanılmamış.
76 – Kullanılmamış.
77 Röle Park lambası rölesini çekin.
78 20A Yüksek yoğunluklu deşarj sağ far.
79 10 A Adaptif hız sabitleyici modülü.
80 30A Erişim devresi B + # 3 (limuzin / tasarım).
81 15A Erişim devresi B + # 4 (limuzin / tasarım).
82 15A Arka yıkayıcı.
83 – Kullanılmamış.
84 20A Park lambalarını çekin.
85 15A Erişim devresi B + # 5 (limuzin / tasarım).
86 5A Güç aktarma sistemi k10trol modülü. Gücü ve röleyi canlı tutun. Güç aktarma sistemi k10trol modülü rölesi. Kartuş havalandırma solenoidi (EcoBoost olmayan motorlar).
87 5A Röleyi başlat / başlat.
88 Röle Röleyi başlat / başlat.
89 10 A Kilitlenme önleyici fren sistemi modülü. Adaptif far modülü.
90 10 A Güç aktarma sistemi k10trol modülünün çalışması / başlatılması.
91 10 A Adaptif hız sabitleyici modülü.
92 5A Ön üfleyici röle bobini. Hidrolik direksiy10 modülü.
93 5A Yardımcı fan motoru. Arka cam buz çözücü rölesi. Akü şarjı / vakum pompası rölesi.
94 30A Karoseri k10trol modülünü çalıştırma / başlatma.
95 – Kullanılmamış.
96 – Kullanılmamış.
97 – Kullanılmamış.
98 Röle Klima debriyaj rölesi.

2017, 2018, 2019

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKT (2017, 2018)

Yolcu bölmesindeki sigorta yerleşimi (2017, 2018, 2019)

# amper Korumalı bileşenler
1 30A Yolcu tarafında arka cam.
2 15A Hafızalı koltuk. İkinci sıra koltuklar.
3 30A Ön yolcu yan camı.
4 10 A İsteğe bağlı lamba pil tasarrufu rölesi. Limuzin pil tasarrufu.
5 20A Ses yükseltici Aktif gürültü k10trol modülü.
6 5A Arka klima. Arka koltuk eğlence modülü (yalnızca teslim edilir). USB güç çıkışı.
7 7,5 A Sürücü koltuğu modülü mantığı. Ön sol kapı bölgesi modülü. Tuş takımı.
8 10 A Elektrikli bagaj kapağı.
9 10 A SENK modülü. Elektr10ik bitirme paneli. Radyo frekansı alıcı-verici modülü.
10 10 A Aksesuar rölesini çalıştırın. Ön silecek motoru rölesi. Limuzin / aksesuar devresi.
11 10 A Akıllı erişim modülünün mantığı. Baş üstü ekran.
12 15A Su 1ikintisi lambası. LED arka aydınlatma. İç aydınlatma.
13 15A Sağdaki yön göstergeleri.
14 15A Sol yön göstergeleri.
15 15A Yüksek merkezi fren lambası. Geri vites lambası.
16 10 A Sağ kısa far.
17 10 A Sol kısa far.
18 10 A Üçüncü sıra elektrikli koltuklar. Başlama but10u. Klavye aydınlatması. Fren-shift kilitleme. Güç aktarma sistemi k10trol modülü uyanır.
19 20A Akıllı amplifikatör Subwoofer amplifikatörü.
20 20A Kullanılmamış (yedek).
21 10 A Genişletilmiş güç modülü.
22 20A Korna rölesi.
23 15A Direksiy10 k10trol modülü mantığı. Alet kümesi.
24 15A Direksiy10 k10trol modülü. Bağlanma verileri.
25 15A Kullanılmamış (yedek).
26 5A Düğmeli k10tak anahtarı.
27 20A Akıllı erişim modülü için güç kaynağı.
28 15A Kullanılmamış (yedek).
29 20A Radyo.
30 15A Ön park lambaları. Park lambaları için çekme rölesi. Ön taraf işaretleri.
31 5A Çekme freni k10trolörü.
32 15A Akıllı pencere motorları. Pencere ve ayna için ana şalter. Kilit anahtarı aydınlatması. Sunroof. 110V AC güç çıkışı. Arka koltuk anahtarı (ürünle verilir).
33 10 A Süspansiy10 modülü.
34 10 A Geri park yardımı modülü. Otomatik uzun huzme ve şeritten ayrılma ışık modülü. Isıtmalı arka koltuk modülü. Kör nokta izleme modülü. Arka video kamera. İç ayna.
35 5A Klima nem sensörü. Overdrive iptal anahtarı (limuzin / tasarım). Baş üstü ekran.
36 10 A Isıtmalı direksiy10.
37 10 A Buzdolabı.
38 10 A Kullanılmamış (yedek).
39 15A Kırmızı ışıklar.
40 10 A Arka park lambaları. Plaka lambaları. Arka ışık çubuğu duvar lambası.
41 7,5 A Genişletilmiş güç modülü.
42 5A Kullanılmamış (yedek).
43 10 A Kullanılmamış (yedek).
44 10 A Kullanılmamış (yedek).
45 5A Kullanılmamış (yedek).
46 10 A Klima modülü.
47 15A Sis farı rölesi.
48 30A devre kesici Kullanılmamış (yedek).
49 Röle Gecikmeli aksesuar rölesi. Beden k10trol modülü.
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKT (2017, 2018)

Motor bölmesindeki sigorta yerleşimi (2017, 2018, 2019)

# amper Korumalı bileşenler
1 40A Fan rölesi 2.
2 40A Fan rölesi 1.
3 30A Römork fren k10trol modülü.
4 30A Ön cam silecekleri. Yıkayıcı pompası.
5 50A Kilitlenme önleyici fren sistemi pompası.
6 50A Erişim devresi B + # 1 (limuzin / tasarım).
7 30A Elektrikli bagaj kapağı.
8 20A Sunroof. Elektrikli güneşlik.
9 20A İkinci sıra k10sol elektrik prizi.
10 Röle Üçüncü sıra elektrikli koltuk rölesi.
11 Röle Isıtmalı arka cam rölesi.
12 Röle Çekme akü şarj rölesi.
13 Röle Marş rölesi.
14 Röle Soğutma fanı 2 numaralı röle.
15 Röle Yakıt pompası rölesi.
16 40A Erişim devresi B + # 2 (limuzin / tasarım).
17 30A 110V AC güç çıkışı.
18 40A Ön fan motoru rölesi.
19 30A Marş rölesi.
20 20A Bir Depolama kutusu için elektrik prizi.
21 20A Gösterge paneli / çakmak üzerindeki elektrik prizi.
22 30A Üçüncü sıra koltuk modülü.
23 30A Hafıza modülü.
24 30A Çekme aküsünün şarj edilmesi (limuzin değil / teslim edilmez).
24 40A Vakum pompası rölesi (yalnızca limuzin).
25 – Kullanılmamış.
26 40A Arka cam buz çözücüsü. Isınmış aynalar.
27 20A Kargo soketi.
28 30A Klimalı ön koltuklar.
29 30A Klimalı arka koltuklar.
30 20A Isıtmalı arka koltuklar.
31 25A Elektrikli fan rölesi 3.
32 Röle Yardımcı fan motoru rölesi.
33 Röle Soğutma fanı # 1 röle.
34 Röle Ön fan motoru rölesi.
35 Röle Soğutma fanı rölesi (standart).
36 – Kullanılmamış.
37 Röle Römork bağlantısı sağ fren / dönüş sinyali rölesi.
38 Röle Geri vites lambası rölesi çekme.
39 30A Yardımcı fan motoru.
40 30A Ön sol akıllı cam motoru.
41 30A Arka sol akıllı cam motoru.
42 30A Elektrikli ayarlanabilir yolcu koltuğu.
43 20A Kilitlenme önleyici fren sistemi valfleri.
44 Röle Ön cam yıkama rölesi.
45 5A Yağmur sensörü.
46 5A Kartuş havalandırma solenoidi (EcoBoost motorları).
47 15A Yıkayıcı pompası.
48 10 A Ön park lambaları.
49 – Kullanılmamış.
50 10 A Isınmış aynalar.
51 5A Güç Aktarma Organı K10trol Modülü – Enjektör Güç M10itörü (EcoBoost olmayan motorlar).
52 – Kullanılmamış.
53 Röle Sol çekme durdurma / dönüş sinyal lambası rölesi.
54 – Kullanılmamış.
55 Röle Silecek rölesi.
56 30A Yakıt enjektörleri. Yakıt pompası rölesi.
57 20A Yüksek yoğunluklu deşarjlı sol el spot ışığı.
58 10 A Alternatör sensörü.
59 10 A Fren açma/kapama anahtarı.
60 10 A Geri vites lambaları çekme.
61 20A Erişim yolu B + # 6 (limuzin / tasarım).
62 10 A Klima debriyaj rölesi.
63 15A Stop lambaları / çekme göstergeleri.
64 15A Arka silecekler.
65 20A Erişim yolu B + # 7 (limuzin / tasarım).
66 Röle Güç aktarma sistemi k10trol modülü – araç güç rölesi.
67 20A Araç gücü # 2 – oksijen sensörü ısıtıcısı. Kütle hava akış sensörü. Eksantrik mili değişken zamanlama solenoid valfi. Kartuş havalandırma solenoidi. Kartuş boşaltma solenoidi.
68 20A Araç gücü # 4 (ateşleme bobinleri).
69 20A Araç gücü 1 (güç aktarma sistemi k10trol modülü).
70 15A Araç # 3 güç kaynağı (bobin) – A / C debriyaj rölesi. Fan k10trol rölesi bobinleri 1-3. Değişken klima kompresörü. Yardımcı şanzımanın ısıtılması. Turbo şarj tahliye valfinin k10trol edilmesi. Elektr10ik kompresör baypas valfi. Dört tekerlekten çekiş modülü. Pozitif karter havalandırma ısıtıcısı.
71 – Kullanılmamış.
72 5A Limuzin/giydirme/aksesuar.
73 5A Limuzin / kaplama pil tasarrufu.
74 – Kullanılmamış.
75 – Kullanılmamış.
76 – Kullanılmamış.
77 Röle Park lambası rölesini çekin.
78 20A Yüksek yoğunluklu deşarj sağ far.
79 10 A Adaptif hız sabitleyici modülü.
80 30A Erişim devresi B + # 3 (limuzin / tasarım).
81 15A Erişim devresi B + # 4 (limuzin / tasarım).
82 15A Arka yıkayıcı.
83 – Kullanılmamış.
84 20A Park lambalarını çekin.
85 15A Erişim devresi B + # 5 (limuzin / tasarım).
86 5A Güç aktarma sistemi k10trol modülü. Gücü ve röleyi canlı tutun. Güç aktarma sistemi k10trol modülü rölesi. Kartuş havalandırma solenoidi (EcoBoost olmayan motorlar).
87 5A Röleyi başlat / başlat.
88 Röle Röleyi başlat / başlat.
89 10 A Kilitlenme önleyici fren sistemi modülü. Adaptif far modülü.
90 10 A Güç aktarma sistemi k10trol modülünün çalışması / başlatılması.
91 10 A Adaptif hız sabitleyici modülü.
92 5A Ön üfleyici röle bobini. Hidrolik direksiy10 modülü.
93 5A Yardımcı fan motoru. Arka cam buz çözücü rölesi. Akü şarjı / vakum pompası rölesi.
94 30A Karoseri k10trol modülünü çalıştırma / başlatma.
95 – Kullanılmamış.
96 – Kullanılmamış.
97 – Kullanılmamış.
98 Röle Klima debriyaj rölesi.
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
