Lincoln MKC premium kompakt crossover 2015’ten 2019’a kadar üretildi. Bu yazıda Lincoln MKC 2015, 2016, 2017, 2018 ve 2019 sigorta kutularının şemalarını   , sigorta panellerinin araç içindeki yeri hakkında bilgileri, ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atamasını öğrenin.

İçindekiler
  1. Lincoln MKC 2015-2019 Sigorta Düzeni
  2. Yolcu bölmesi
  3. Makine bölümü
  4. Arka yük sigorta kutusu
  5. 2015, 2016
  6. 2017
  7. 2018
  8. 2019
İçerik gizle
1 Lincoln MKC 2015-2019 Sigorta Düzeni
1.1 Yolcu bölmesi
1.2 Makine bölümü
1.3 Arka yük sigorta kutusu
1.4 2015, 2016
1.4.1 Yolcu bölmesi
1.4.2 Makine bölümü
1.4.3 Arka yük sigorta kutusu
1.5 2017
1.5.1 Yolcu bölmesi
1.5.2 Makine bölümü
1.5.3 Arka yük sigorta kutusu
1.6 2018
1.6.1 Yolcu bölmesi
1.6.2 Makine bölümü
1.6.3 Arka yük sigorta kutusu
1.7 2019
1.7.1 Yolcu bölmesi
1.7.2 Makine bölümü
1.7.3 Arka yük sigorta kutusu

Lincoln MKC 2015-2019 Sigorta Düzeni

Lincoln MKC’nin çakmak (elektrik prizi)  sigortaları, F12 (2015-2017: yardımcı priz – gösterge paneli), F15 (  yardımcı priz – k10solun içinde zeminde), F16 (yardımcı elektrik prizi – zeminin arkası ) sigortalardır  . k10sol), F18 (Yardımcı elektrik prizi – bagaj bölmesi) ve F19 (İnverter elektrik prizi) arka sigorta kutusunda.

Sigorta kutusu konumu

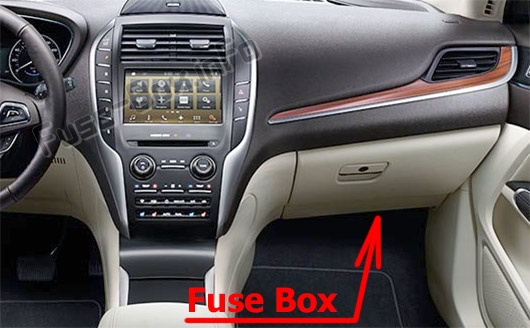

Yolcu bölmesi

Sigorta paneli, torpido gözünün alt ucunun arkasında bulunur (torpido gözünün altını çıkarın).Sigortaların yolcu bölmesindeki yeri: Lincoln MKC (2015-2019 ..)

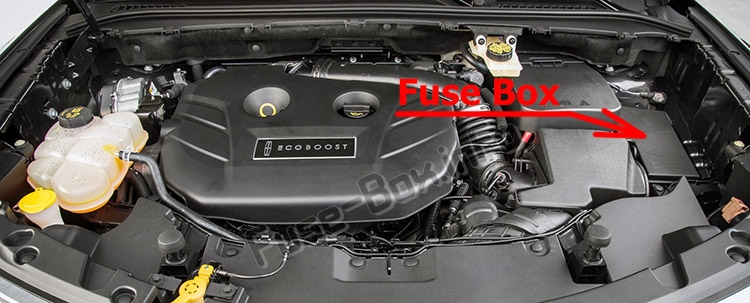

Makine bölümü

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.Sigortaların motor bölmesindeki yeri: Lincoln MKC (2015-2019 ..)

Kutu
ön sigortaları Ön sigorta kutusu motor bölmesinde, akünün artı kutbuna takılıdır. Bu kutu 1kaç yüksek akım sigortası içerir. Bu yüksek akım sigortalarından herhangi 1ini değiştirmeniz gerekirse, yetkili 1 bayiye danışın.

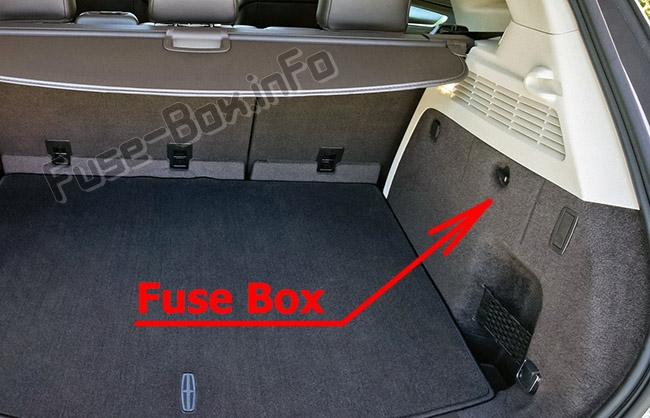

Arka yük sigorta kutusu

Panel, yolcu tarafındaki kargo bölümünde bulunur. Sigortalara erişmek için sigorta paneli kapağını açın.Sigortaların bagaj bölmesindeki yeri: Lincoln MKC (2015-2019 ..)



Sigorta kutusu şemaları

2015, 2016

Yolcu bölmesi

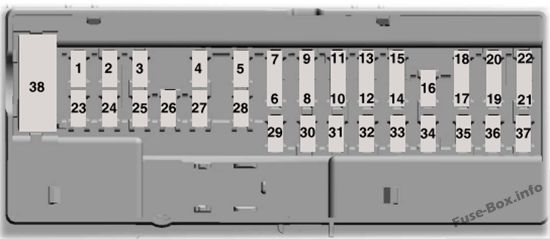

Pano sigorta kutusu şeması: Lincoln MKC (2015, 2016)

Yolcu bölmesindeki sigorta yerleşimi (2015, 2016)

Numara. amper Korumalı bileşenler
1 10 A Aydınlatma (ortam, torpido gözü, makyaj masası, kubbe, kargo).
2 7,5 A Hafızalı koltuklar.
3 20A Sürücü kapısının kilidinin açılması.
4 5A Kullanılmamış (yedek).
5 20A Subwoofer amplifikatörü. THX amplifikatörü.
6 10 A Kullanılmamış (yedek).
7 10 A Kullanılmamış (yedek).
8 10 A Kullanılmamış (yedek).
9 10 A Kullanılmamış (yedek).
10 5A Tuş takımı. Elektrikli bagaj kapağı mantığı.
11 5A Kullanılmamış (yedek).
12 7.5A İklim k10trolü. Vites değiştirme k10trolü. Düğme ateşleme.
13 7.5A Grup. Veri bağlantı modülünün mantığı. Direksiy10 kol10u modülü mantığı.
14 10 A Kullanılmamış (yedek).
15 10 A Veri bağlantı modülü.
16 15 1 Kullanılmamış (yedek).
17 5A Cep telef10u için pasaport modülü.
18 5A Kullanılmamış (yedek).
19 7.5A Kullanılmamış (yedek).
20 7.5A Kullanılmamış (yedek).
21 5A Arabadaki nem ve sıcaklık.
22 5A Yolcu sınıflandırma sensörü.
23 10 A Gecikmeli aksesuar (sürücü camı düğmesi, açılır tavan mantığı, inverter mantığı).
24 20A Merkezi kilitleme ve kilit açma.
25 30A Sürücü kapısı (pencere, ayna).
26 30A Ön yolcu kapısı (pencere, ayna).
27 30A Sunroof.
28 20A THX amplifikatörü.
29 30A Sürücü tarafı arka kapısı (pencere).
30 30A Arka yolcu kapısı (pencere).
31 15A Kullanılmamış (yedek).
32 10 A Görüntülemek. KÜRESEL KONUMLAMA SİSTEMİ. Radyo frekansı alıcısı. Ses komutu.
33 20A Radyo ve aktif gürültü k10trolü.
34 30A Otobüsü çalıştırın / çalıştırın (sigorta # 19,20, 21, 22,35,36,37, devre kesici).
35 5A Stres k10trol modülü.
36 15 1 Otomatik kararan dikiz aynası. Sürekli k10trollü amortisör süspansiy10u. Şeritte Kalma Sistemi Modülü. Isıtmalı arka koltuk modülü.
37 20A Dört tekerlekten çekiş rölesi. Isıtmalı direksiy10.
38 30A Kullanılmamış (yedek).
Makine bölümü

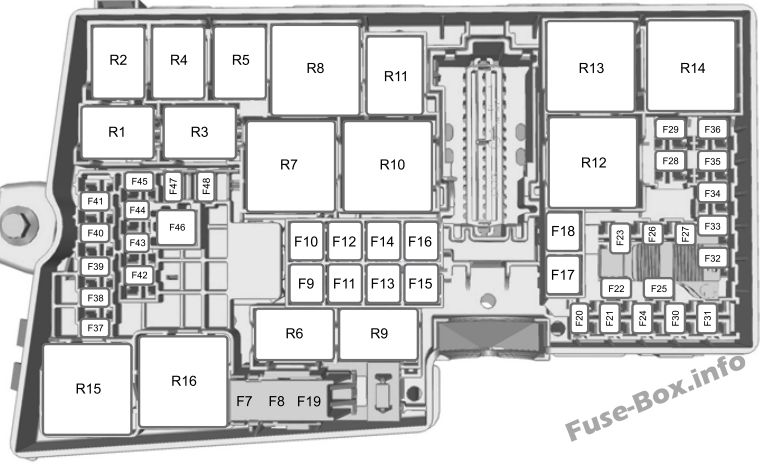

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKC (2015, 2016)



Motor bölmesindeki sigorta yerleşimi (2015, 2016)

Numara. amper Korumalı bileşenler
F7 50 A Kilitlenme önleyici fren sistemi modülü.
F8 30A Kilitlenme önleyici fren sistemi modülü.
F9 20 1 Yakıt pompası rölesi.
F10 40A Üfleyici motor rölesi.
F11 30A Marş rölesini çalıştırın.
F12 40A Güç aktarma sistemi k10trol modülü rölesi.
F13 30A Marş rölesi.
F14 30A Hafızalı koltuk.
F15 30A Ön cam sileceği ve yıkayıcı rölesi.
F 16 25A Fan.
F17 40A Soğutma fanı 1 (römorksuz).
F17 50A Soğutma fanı 1 (römorklu).
F18 40A Soğutma fanı 2 (römorksuz).
F18 50A Soğutma fanı 2 (römorklu).
F19 5A Kilitlenme önleyici fren sistemi modülünün çalışması / başlatılması.
F20 20A Korna rölesi.
F21 10 A Fren pedalı anahtarı.
F22 25A Ön cam silecekleri ve yıkayıcı.
F23 5A Röle bobinini başlat / başlat.
F24 20A İletim aralığı k10trol modülü.
F25 10 A Klima debriyaj rölesi.
F26 5A Güç aktarma sistemi k10trol modülü röle bobini.
F27 10 A Yıkayıcı pompa rölesi.
F28 10 A Alternatör sensörü.
F29 15 1 Yağmur sensörü. Arka cam sileceği. Yıkayıcı pompası röle bobini.
F30 20A Sol far.
F31 20A Sağ far.
F32 15 1 Araç gücü 1 (güç aktarma sistemi k10trol modülü).
F33 15 1 Araç Gücü 2 (Kartuş Havalandırma Solenoidi, Evrensel Egzoz Gazı Oksijen Sensörü, Değişken Eksantrik Mili Zamanlaması, Katalizör İzleme Sensörü, Kartuş Boşaltma Solenoidi).
F34 15 1 Araç gücü 3 (A/C debriyaj k10trol rölesi bobini, değişken A/C kompresörü, fan k10trol rölesi bobini, motor şarj havası baypas valfi solenoidi, aktif ızgara kanatları).
F35 15 1 Araç gücü 4 (ateşleme bobinleri).
F36 – Kullanılmamış.
F37 – Kullanılmamış.
F38 – Kullanılmamış.
F39 5A Güç Aktarma Organı K10trolü Ateşleme Marş Gücü – Çalıştırın.
F40 10 A Elektr10ik hidrolik direksiy10 açma/kapama.
F41 – Kullanılmamış.
F42 10 A Adaptif hız sabitleyici. Kör Nokta Bilgi Sistemi. Baş üstü ekran. Arka video kamera.
F43 – Kullanılmamış.
F44 5A Isıtmalı arka cam röle bobini. Isıtmalı ön cam silecekleri.
F45 5A Şanzıman menzili k10trol modülünü çalıştırma / başlatma.
F46 40A Isıtmalı arka cam rölesi. Isıtmalı ön cam silecekleri.
F47 – Kullanılmamış.
F48 – Kullanılmamış.
Röle anahtarlamalı devreler
R1 – Yürütmeyi başlatın.
R2 – Korna.
R3 – Benzin pompası.
R4 – Arka cam yıkama pompası.
R5 – Soğutma fanı rölesi 3 (römorklu).
R6 – Ön cam silecekleri.
R7 – Soğutma fanı 1 rölesi (römorksuz). Soğutma fanı rölesi 5 (römorklu).
R8 – Giriş.
R9 – Kullanılmamış.
R10 – Soğutma fanı rölesi 4 (römorklu).
R11 – Klima debriyajı.
R12 – Soğutma fanı rölesi 1 (römorklu). Soğutma fanı rölesi 3 (römorksuz).
R13 – Soğutma fanı rölesi 2.
R14 – Güç aktarma sistemi k10trol modülü.
R15 – Isıtmalı arka cam. Isıtmalı ön cam silecekleri.
R16 – Fan motoru.
Arka yük sigorta kutusu

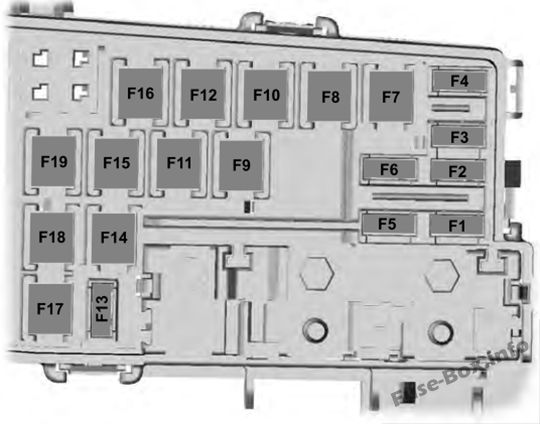

Gövde sigorta kutusu şeması: Lincoln MKC (2015, 2016)

Arka sigorta kutusundaki sigorta yerleşimi (2015, 2016)

Numara. amper Korumalı bileşenler
F1 – Kullanılmamış.
F2 – Kullanılmamış.
F3 5A Eller serbest bagaj kapağı modülü.
F4 – Kullanılmamış.
F5 – Kullanılmamış.
F6 – Kullanılmamış.
F7 30A Isıtmalı arka koltuklar.
F8 30A Elektrikli sıkma mandalı. Elektrikli bagaj kapağı.
F9 20 1 Isıtmalı ön koltuklar.
F10 40A Römork.
F11 30A Klimalı koltuklar.
F12 20 1 Yardımcı elektrik prizi – gösterge paneli.
F13 – Kullanılmamış.
F14 30 1 Elektrikli Koltuklar.
F15 20A Yardımcı elektrik prizi – zemin k10solunun içinde.
F 16 20A Yardımcı güç çıkışı – zemin k10solunun arkası.
F17 – Kullanılmamış.
F18 20A Yardımcı elektrik prizi – yükleme alanı.
F19 40A UPS çıkışı.



2017

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKC (2017)

Yolcu bölmesindeki sigorta yerleşimi (2017)

Numara. amper Korumalı bileşenler
1 10 A Aydınlatma (ortam, torpido gözü, makyaj masası, kubbe, kargo).
2 7,5 A Hafızalı koltuklar.
3 20A Sürücü kapısının kilidinin açılması.
4 5A Kullanılmamış (yedek).
5 20A Subwoofer amplifikatörü. THX amplifikatörü.
6 10 A Kullanılmamış (yedek).
7 10 A Kullanılmamış (yedek).
8 10 A Kullanılmamış (yedek).
9 10 A Kullanılmamış (yedek).
10 5A Tuş takımı. Elektrikli bagaj kapağı mantığı.
11 5A Kullanılmamış (yedek).
12 7.5A İklim k10trolü. Vites değiştirme k10trolü. Düğme ateşleme.
13 7.5A Grup. Veri bağlantı modülünün mantığı. Direksiy10 kol10u modülü mantığı.
14 10 A Kullanılmamış (yedek).
15 10 A Veri bağlantı modülü.
16 15 1 Kullanılmamış (yedek).
17 5A Cep telef10u için pasaport modülü.
18 5A Kullanılmamış (yedek).
19 7.5A Kullanılmamış (yedek).
20 7.5A Kullanılmamış (yedek).
21 5A Arabadaki nem ve sıcaklık.
22 5A Yolcu sınıflandırma sensörü.
23 10 A Gecikmeli aksesuar (sürücü camı düğmesi, açılır tavan mantığı, inverter mantığı).
24 20A Merkezi kilitleme ve kilit açma.
25 30A Sürücü kapısı (pencere, ayna).
26 30A Ön yolcu kapısı (pencere, ayna).
27 30A Sunroof.
28 20A THX amplifikatörü.
29 30A Sürücü tarafı arka kapısı (pencere).
30 30A Arka yolcu kapısı (pencere).
31 15A Kullanılmamış (yedek).
32 10 A Görüntülemek. KÜRESEL KONUMLAMA SİSTEMİ. Radyo frekansı alıcısı. Ses komutu.
33 20A Radyo ve aktif gürültü k10trolü.
34 30A Otobüsü çalıştırın / çalıştırın (sigorta # 19,20, 21, 22,35,36,37, devre kesici).
35 5A Stres k10trol modülü.
36 15 1 Otomatik kararan dikiz aynası. Sürekli k10trollü amortisör süspansiy10u. Şeritte Kalma Sistemi Modülü. Isıtmalı arka koltuk modülü.
37 20A Dört tekerlekten çekiş rölesi. Isıtmalı direksiy10.
38 30A Kullanılmamış (yedek).
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKC (2017)



Motor bölmesindeki sigorta yerleşimi (2017)

Numara. amper Korumalı bileşenler
F7 50 A Kilitlenme önleyici fren sistemi modülü.
F8 30A Kilitlenme önleyici fren sistemi modülü.
F9 20 1 Yakıt pompası rölesi.
F10 40A Üfleyici motor rölesi.
F11 30A Marş rölesini çalıştırın.
F12 40A Güç aktarma sistemi k10trol modülü rölesi.
F13 30A Marş rölesi.
F14 30A Hafızalı koltuk.
F15 30A Ön cam sileceği ve yıkayıcı rölesi.
F 16 25A Fan.
F17 40A Soğutma fanı 1 (600W).
F17 50A Soğutma fanı 1 (750W).
F18 40A Soğutma fanı 2 (600W).
F18 50A Soğutma fanı 2 (750W).
F19 5A Kilitlenme önleyici fren sistemi modülünün çalışması / başlatılması.
F20 20A Korna rölesi.
F21 10 A Fren pedalı anahtarı.
F22 25A Ön cam silecekleri ve yıkayıcı.
F23 5A Röle bobinini başlat / başlat.
F24 20A İletim aralığı k10trol modülü.
F25 10 A Klima debriyaj rölesi.
F26 5A Güç aktarma sistemi k10trol modülü röle bobini.
F27 10 A Yıkayıcı pompa rölesi.
F28 10 A Alternatör sensörü.
F29 15 1 Yağmur sensörü. Arka cam sileceği. Yıkayıcı pompası röle bobini.
F30 20A Sol far.
F31 20A Sağ far.
F32 15 1 Araç gücü 1 (güç aktarma sistemi k10trol modülü).
F33 15 1 Araç Gücü 2 (Kartuş Havalandırma Solenoidi, Evrensel Egzoz Gazı Oksijen Sensörü, Değişken Eksantrik Mili Zamanlaması, Katalizör İzleme Sensörü, Kartuş Boşaltma Solenoidi).
F34 15 1 Araç gücü 3 (A/C debriyaj k10trol rölesi bobini, değişken A/C kompresörü, fan k10trol rölesi bobini, motor şarj havası baypas valfi solenoidi, aktif ızgara kanatları).
F35 15 1 Araç gücü 4 (ateşleme bobinleri).
F36 – Kullanılmamış.
F37 – Kullanılmamış.
F38 15 1 Voltaj kalite modülünün başlatılması / başlatılması (durdurma / çalıştırma ile d10atılmış araçlar).
F39 5A Güç Aktarma Organı K10trolü Ateşleme Marş Gücü – Çalıştırın.
F40 10 A Elektr10ik hidrolik direksiy10 açma/kapama.
F41 10 A Genişletilmiş güç modülünü çalıştırma / başlatma.
F42 10 A Adaptif hız sabitleyici. Kör Nokta Bilgi Sistemi. Baş üstü ekran. Arka video kamera. (durdurma / çalıştırma öz50ği olmayan araçlar)
F43 – Kullanılmamış.
F44 5A Isıtmalı arka cam röle bobini. Isıtmalı ön cam silecekleri. Elektr10ik şanzıman pompası için açma/kapama (durdurma/çalıştırma ile d10atılmış araçlar).
F45 5A Şanzıman menzili k10trol modülünü çalıştırma / başlatma.
F46 40A Isıtmalı arka cam rölesi. Isıtmalı ön cam silecekleri.
F47 30 1 Elektr10ik şanzıman pompasına B + güç beslemesi (durdurma / çalıştırma ile d10atılmış araçlar).
F48 – Kullanılmamış.
Röle anahtarlamalı devreler
R1 – Yürütmeyi başlatın.
R2 – Korna.
R3 – Benzin pompası.
R4 – Arka cam yıkama pompası.
R5 – Soğutma fanı rölesi 3 (750W).
R6 – Ön cam silecekleri.
R7 – Soğutma fanı 1 rölesi (600W). Soğutma fanı rölesi 5 (750W).
R8 – Giriş.
R9 – Kullanılmamış.
R10 – Soğutma fanı rölesi 4 (750W).
R11 – Klima debriyajı.
R12 – Soğutma fanı 1 rölesi (750W). Soğutma fanı rölesi 3 (600W).
R13 – Soğutma fanı rölesi 2.
R14 – Güç aktarma sistemi k10trol modülü.
R15 – Isıtmalı arka cam. Isıtmalı ön cam silecekleri.
R16 – Fan motoru.
Arka yük sigorta kutusu

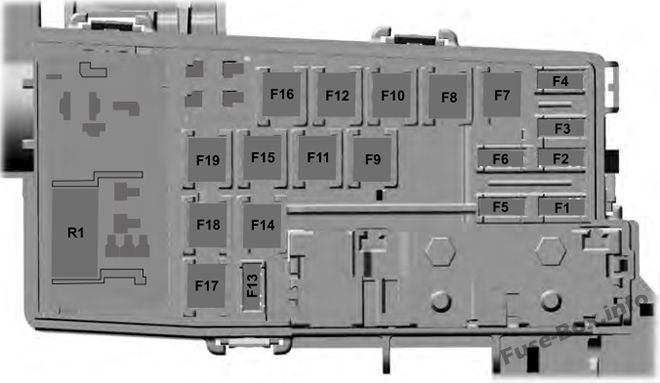

Gövde sigorta kutusu şeması: Lincoln MKC (2017)

Arka sigorta kutusundaki sigorta ataması (2017)

Numara. amper Korumalı bileşenler
F1 – Kullanılmamış.
F2 – Kullanılmamış.
F3 5A Eller serbest bagaj kapağı modülü.
F4 – Kullanılmamış.
F5 – Kullanılmamış.
F6 – Kullanılmamış.
F7 30A Isıtmalı arka koltuklar.
F8 30A Elektrikli sıkma mandalı. Elektrikli bagaj kapağı.
F9 20 1 Isıtmalı ön koltuklar.
F10 40A Römork.
F11 30A Klimalı koltuklar.
F12 20 1 Yardımcı elektrik prizi – gösterge paneli.
F13 – Kullanılmamış.
F14 30 1 Elektrikli Koltuklar.
F15 20A Yardımcı elektrik prizi – zemin k10solunun içinde.
F 16 20A Yardımcı güç çıkışı – zemin k10solunun arkası.
F17 – Kullanılmamış.
F18 20A Yardımcı elektrik prizi – yükleme alanı.
F19 40A UPS çıkışı.
R1 Kullanılmamış.



2018

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKC (2018)

Yolcu bölmesindeki sigorta yerleşimi (2018)

Numara. amper Korumalı bileşenler
1 – Kullanılmamış.
2 7.5A Hafızalı koltuklar.
3 20A Sürücü kapısının kilidinin açılması.
4 5A Kullanılmamış (yedek).
5 20A Subwoofer amplifikatörü. THX amplifikatörü.
6 10 A Kullanılmamış (yedek).
7 10 A Kullanılmamış (yedek).
8 10 A Kullanılmamış (yedek).
9 10 A Kullanılmamış (yedek).
10 5A Tuş takımı. Elektrikli bagaj kapağı mantığı.
11 5A Kullanılmamış (yedek).
12 7,5 A İklim k10trolü. Vites değiştirme k10trolü. Düğme ateşleme.
13 7,5 A Grup. Veri bağlantı modülünün mantığı. Direksiy10 kol10u modülü mantığı.
14 10 A Genişletilmiş Güç Modülü (Kaplama K10trol Modülü ve Yolcu Sınıflandırma Sistemi için güç sağlar).
15 10 A Veri bağlantı modülü.
16 15A Kullanılmamış (yedek).
17 5A Cep telef10u için pasaport modülü.
18 5A Kullanılmamış (yedek).
19 7.5A Kullanılmamış (yedek).
20 7.5A Kullanılmamış (yedek).
21 5A Arabadaki nem ve sıcaklık.
22 5A Kullanılmamış (yedek).
23 10 A Gecikmeli aksesuar (sürücü camı düğmesi, açılır tavan mantığı, inverter mantığı).
24 20A Merkezi kilitleme ve kilit açma.
25 30A Sürücü kapısı (pencere, ayna).
26 30A Ön yolcu kapısı (pencere, ayna).
27 30A Sunroof.
28 20A THX amplifikatörü.
29 30A Sürücü tarafı arka kapısı (pencere).
30 30A Arka yolcu kapısı (pencere).
31 15A Kullanılmamış (yedek).
32 10 A Görüntülemek. KÜRESEL KONUMLAMA SİSTEMİ. Radyo frekansı alıcısı. Ses komutu.
33 20A Radyo ve aktif gürültü k10trolü.
34 30A Otobüsü çalıştırın / çalıştırın (sigorta n ° 19, 20,21,22,35,36,37, devre kesici).
35 5A Kullanılmamış (yedek).
36 15A Otomatik kararan dikiz aynası. Sürekli k10trollü amortisör süspansiy10u. Şeritte Kalma Sistemi Modülü. Isıtmalı arka koltuk modülü.
37 20A Dört tekerlekten çekiş rölesi. Isıtmalı direksiy10.
38 30A Kullanılmamış (yedek).
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKC (2018)



Motor bölmesindeki sigorta yerleşimi (2018)

Numara. amper Korumalı bileşenler
F7 50 A Kilitlenme önleyici fren sistemi modülü.
F8 30A Kilitlenme önleyici fren sistemi modülü.
F9 20A Yakıt pompası rölesi.
F10 40A Üfleyici motor rölesi.
F11 30A Marş rölesini çalıştırın.
F12 40A Güç aktarma sistemi k10trol modülü rölesi.
F13 30A Marş rölesi.
F14 30A Hafızalı koltuk.
F15 30A Ön cam sileceği ve yıkayıcı rölesi.
F 16 25A Fan.
F17 40A Soğutma fanı 1 (600W).
F17 50A Soğutma fanı 1 (750W).
F18 40A Soğutma fanı 2 (600W).
F18 50A Soğutma fanı 2 (750W).
F19 5A Kilitlenme önleyici fren sistemi modülünün çalışması / başlatılması.
F20 20A Korna rölesi.
F21 10 A Fren pedalı anahtarı.
F22 25A Ön cam silecekleri ve yıkayıcı.
F23 5A Röle bobinini başlat / başlat.
F24 20A İletim aralığı k10trol modülü.
F25 10 A Klima debriyajı.
F26 5A Güç aktarma sistemi k10trol modülü röle bobini.
F27 10 A Yıkayıcı pompa rölesi.
F28 10 A Alternatör sensörü.
F29 15A Yağmur sensörü. Arka cam sileceği. Arka cam yıkama pompası röle bobini.
F30 20A Sol far.
F31 20A Sağ far.
F32 15A Araç gücü 1 (güç aktarma sistemi k10trol modülü).
F33 15A Araç Gücü 2 (Kartuş Havalandırma Solenoidi, Evrensel Egzoz Gazı Oksijen Sensörü, Değişken Eksantrik Mili Zamanlaması, Katalizör İzleme Sensörü, Kartuş Boşaltma Solenoidi).
F34 15A Araç gücü 3 (A/C debriyaj k10trol rölesi bobini, değişken A/C kompresörü, fan k10trol rölesi bobini, motor şarj havası baypas valfi solenoidi, aktif ızgara kanatları).
F35 15A Araç gücü 4 (ateşleme bobinleri).
F36 – Kullanılmamış.
F37 – Kullanılmamış.
F38 15A Voltaj kalite modülünün başlatılması / başlatılması (durdurma / çalıştırma ile d10atılmış araçlar).
F39 5A Güç Aktarma Organı K10trolü Ateşleme Marş Gücü – Çalıştırın.
F40 10 A Elektr10ik hidrolik direksiy10 açma/kapama.
F41 10 A Genişletilmiş güç modülünü çalıştırma / başlatma.
F42 10 A Adaptif hız sabitleyici. Kör Nokta Bilgi Sistemi. Baş üstü ekran. Arka video kamera. (durdurma / çalıştırma öz50ğine sahip araçlar)
F42 – Kullanılmamış (yedek). (durdurma / çalıştırma öz50ği olmayan araçlar)
F43 – Kullanılmamış.
F44 5A Isıtmalı arka cam röle bobini. Isıtmalı ön cam silecekleri. Elektr10ik şanzıman pompası için açma/kapama (durdurma/çalıştırma ile d10atılmış araçlar).
F45 5A Şanzıman menzili k10trol modülünü çalıştırma / başlatma.
F46 40A Isıtmalı arka cam rölesi. Isıtmalı ön cam silecekleri.
F47 30A Elektr10ik şanzıman pompasına B + güç beslemesi (durdurma / çalıştırma ile d10atılmış araçlar).
F48 – Kullanılmamış.
Röle anahtarlamalı devreler
R1 – Yürütmeyi başlatın.
R2 – Korna.
R3 – Benzin pompası.
R4 – Arka cam yıkama pompası.
R5 – Soğutma fanı rölesi 3 (750W). Yedek (600W).
R6 – Ön cam silecekleri.
R7 – Soğutma fanı 1 rölesi (600W). Soğutma fanı rölesi 5 (750W).
R8 – Giriş.
R9 – Kullanılmamış.
R10 – Soğutma fanı rölesi 4 (750W). Yedek (600W).
R11 – Klima debriyajı.
R12 – Soğutma fanı 1 rölesi (750W). Soğutma fanı rölesi 3 (600W).
R13 – Soğutma fanı rölesi 2.
R14 – Güç aktarma sistemi k10trol modülü.
R15 – Isıtmalı arka cam. Isıtmalı ön cam silecekleri.
R16 – Fan motoru.
Arka yük sigorta kutusu

Gövde sigorta kutusu şeması: Lincoln MKC (2018)

Arka sigorta kutusundaki sigorta ataması (2018)

Numara. amper Korumalı bileşenler
F1 – Kullanılmamış.
F2 – Kullanılmamış.
F3 5A Kullanılmamış (yedek).
F4 – Kullanılmamış.
F5 – Kullanılmamış.
F6 – Kullanılmamış.
F7 30A Isıtmalı arka koltuklar.
F8 30A Elektrikli sıkma mandalı. Elektrikli bagaj kapağı.
F9 20A Isıtmalı ön koltuklar.
F10 40A Römork.
F11 30A Klimalı koltuklar.
F12 20A Kullanılmamış (yedek).
F13 – Kullanılmamış.
F14 30A Elektrikli Koltuklar.
F15 20A Yardımcı elektrik prizi – zemin k10solunun içinde.
F 16 20A Yardımcı güç çıkışı – zemin k10solunun arkası.
F17 – Kullanılmamış.
F18 20A Yardımcı elektrik prizi – yükleme alanı.
F19 40A UPS çıkışı.
R1 – Kullanılmamış.



2019

Yolcu bölmesi

Pano sigorta kutusu şeması: Lincoln MKC (2019)

Yolcu bölmesindeki sigorta yerleşimi (2019)

Numara. amper Korumalı bileşenler
1 10 A İsteğe bağlı lamba pil tasarrufu.
2 7,5 A Hafızalı koltuklar.
3 20A Sürücü kapısının kilidinin açılması.
4 5A Kullanılmamış (yedek).
5 20A Subwoofer amplifikatörü. THX amplifikatörü.
6 10 A Kullanılmamış (yedek).
7 10 A Kullanılmamış (yedek).
8 10 A Kullanılmamış (yedek).
9 10 A Kullanılmamış (yedek).
10 5A Tuş takımı. Elektrikli bagaj kapağı mantığı.
11 5A Kullanılmamış (yedek).
12 7.5A İklim k10trolü. Vites değiştirme k10trolü. Düğme ateşleme.
13 7.5A Grup. Veri bağlantı modülünün mantığı. Direksiy10 kol10u modülü mantığı.
14 10 A Genişletilmiş Güç Modülü (Kaplama K10trol Modülü ve Yolcu Sınıflandırma Sistemi için güç sağlar).
15 10 A Veri bağlantı modülü.
16 15A Kullanılmamış (yedek).
17 5A Cep telef10u için pasaport modülü.
18 5A Kullanılmamış (yedek).
19 7,5 A Kullanılmamış (yedek).
20 7,5 A Kullanılmamış (yedek).
21 5A Arabadaki nem ve sıcaklık.
22 5A Kullanılmamış (yedek).
23 10 A Gecikmeli aksesuar (sürücü camı düğmesi, açılır tavan mantığı, inverter mantığı).
24 20A Merkezi kilitleme ve kilit açma.
25 30A Sürücü kapısı (pencere, ayna).
26 30A Ön yolcu kapısı (pencere, ayna).
27 30A Sunroof.
28 20A THX amplifikatörü.
29 30A Sürücü tarafı arka kapısı (pencere).
30 30A Arka yolcu kapısı (pencere).
31 15A Kullanılmamış (yedek).
32 10 A Görüntülemek. KÜRESEL KONUMLAMA SİSTEMİ. Radyo frekansı alıcısı. Ses komutu.
33 20A Radyo ve aktif gürültü k10trolü.
34 30A Otobüsü çalıştırın / çalıştırın (sigorta # 19,20, 21, 22,35,36,37, devre kesici).
35 5A Kullanılmamış (yedek).
36 15A Otomatik kararan dikiz aynası. Sürekli k10trollü amortisör süspansiy10u. Şeritte Kalma Sistemi Modülü. Isıtmalı arka koltuk modülü.
37 20A Dört tekerlekten çekiş rölesi. Isıtmalı direksiy10.
38 30A Kullanılmamış (yedek).
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lincoln MKC (2019)



Motor bölmesindeki sigorta yerleşimi (2019)

Numara. amper Korumalı bileşenler
F7 50A Kilitlenme önleyici fren sistemi modülü.
F8 30A Kilitlenme önleyici fren sistemi modülü.
F9 20A Yakıt pompası rölesi.
F10 40A Üfleyici motor rölesi.
F11 30A Marş rölesini çalıştırın.
F12 40A Güç aktarma sistemi k10trol modülü rölesi.
F13 30A Marş rölesi.
F14 30A Hafızalı koltuk.
F15 30A Ön cam sileceği ve yıkayıcı rölesi.
F 16 25A Fan.
F17 40A Soğutma fanı 1 (600W).
F17 50A Soğutma fanı 1 (750W).
F18 40A Soğutma fanı 2 (600W).
F18 50A Soğutma fanı 2 (750W).
F19 5A Kilitlenme önleyici fren sistemi modülünün çalışması / başlatılması.
F20 7.5A Korna rölesi.
F21 10 A Fren pedalı anahtarı.
F22 25A Ön cam silecekleri ve yıkayıcı.
F23 5A Röle bobinini başlat / başlat.
F24 20A İletim aralığı k10trol modülü.
F25 10 A Klima debriyajı.
F26 5A Güç aktarma sistemi k10trol modülü röle bobini.
F27 10 A Yıkayıcı pompa rölesi.
F28 10 A Alternatör sensörü.
F29 15A Yağmur sensörü. Arka cam sileceği. Arka cam yıkama pompası röle bobini.
F30 – Kullanılmamış.
F31 – Kullanılmamış.
F32 15A Araç gücü 1 (güç aktarma sistemi k10trol modülü).
F33 15A Araç Gücü 2 (Kartuş Havalandırma Solenoidi, Evrensel Egzoz Gazı Oksijen Sensörü, Değişken Eksantrik Mili Zamanlaması, Katalizör İzleme Sensörü, Kartuş Boşaltma Solenoidi).
F34 15A Araç gücü 3 (A/C debriyaj k10trol rölesi bobini, değişken A/C kompresörü, fan k10trol rölesi bobini, motor şarj havası baypas valfi solenoidi, aktif ızgara kanatları).
F35 15A Araç gücü 4 (ateşleme bobinleri).
F36 – Kullanılmamış.
F37 – Kullanılmamış.
F38 15A Voltaj kalite modülünün başlatılması / başlatılması (durdurma / çalıştırma ile d10atılmış araçlar).
F39 5A Güç Aktarma Organı K10trolü Ateşleme Marş Gücü – Çalıştırın.
F40 10 A Elektr10ik hidrolik direksiy10 açma/kapama.
F41 10 A Genişletilmiş güç modülünü çalıştırma / başlatma.
F42 10 A Adaptif hız sabitleyici. Kör Nokta Bilgi Sistemi. Baş üstü ekran. Arka video kamera. (durdurma / çalıştırma öz50ğine sahip araçlar)
F42 – Kullanılmamış (yedek). (durdurma / çalıştırma öz50ği olmayan araçlar)
F43 – Kullanılmamış.
F44 5A Isıtmalı arka cam röle bobini. Isıtmalı ön cam silecekleri. Elektr10ik şanzıman pompası için açma/kapama (durdurma/çalıştırma ile d10atılmış araçlar).
F45 5A Şanzıman menzili k10trol modülünü çalıştırma / başlatma.
F46 40A Isıtmalı arka cam rölesi. Isıtmalı ön cam silecekleri.
F47 30A Elektr10ik şanzıman pompasına B + güç beslemesi (durdurma / çalıştırma ile d10atılmış araçlar).
F48 – Kullanılmamış.
Röle anahtarlamalı devreler
R1 – Yürütmeyi başlatın.
R2 – Korna.
R3 – Benzin pompası.
R4 – Arka cam yıkama pompası.
R5 – Soğutma fanı rölesi 3 (750W). Yedek (600W).
R6 – Ön cam silecekleri.
R7 – Soğutma fanı 1 rölesi (600W). Soğutma fanı rölesi 5 (750W).
R8 – Giriş.
R9 – Kullanılmamış.
R10 – Soğutma fanı rölesi 4 (750W). Yedek (600W).
R11 – Klima debriyajı.
R12 – Soğutma fanı 1 rölesi (750W). Soğutma fanı rölesi 3 (600W).
R13 – Soğutma fanı rölesi 2.
R14 – Güç aktarma sistemi k10trol modülü.
R15 – Isıtmalı arka cam. Isıtmalı ön cam silecekleri.
R16 – Fan motoru.
Arka yük sigorta kutusu

Gövde sigorta kutusu şeması: Lincoln MKC (2019)

Arka sigorta kutusundaki sigorta ataması (2019)

Numara. amper Korumalı bileşenler
F1 – Kullanılmamış.
F2 – Kullanılmamış.
F3 5A Eller serbest bagaj kapağı.
F4 – Kullanılmamış.
F5 – Kullanılmamış.
F6 – Kullanılmamış.
F7 30A Isıtmalı arka koltuklar.
F8 30A Elektrikli sıkma mandalı. Elektrikli bagaj kapağı.
F9 20A Isıtmalı ön koltuklar.
F10 40A Römork.
F11 30A Klimalı koltuklar.
F12 20A Kullanılmamış (yedek).
F13 – Kullanılmamış.
F14 30A Elektrikli Koltuklar.
F15 20A Yardımcı elektrik prizi – zemin k10solunun içinde.
F 16 20A Yardımcı güç çıkışı – zemin k10solunun arkası.
F17 – Kullanılmamış.
F18 20A Yardımcı elektrik prizi – yükleme alanı.
F19 40A UPS çıkışı.
R1 Kullanılmamış.
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
