Lincoln Mark VIII Sigorta Düzenlemesi 1997-1998
İç sigorta kutusu
Sigorta kutusu konumu

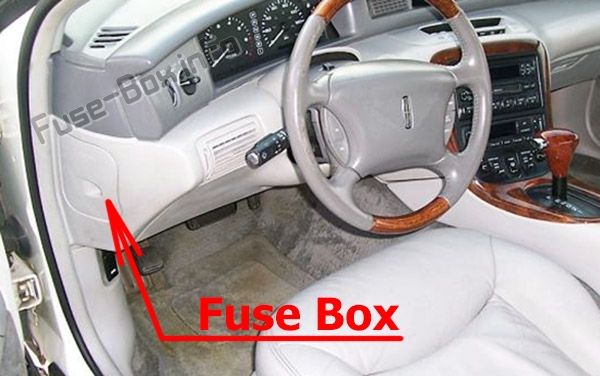

Sigorta paneli, sürücü kapısına bakan gösterge panelinin sol tarafında bulunur.

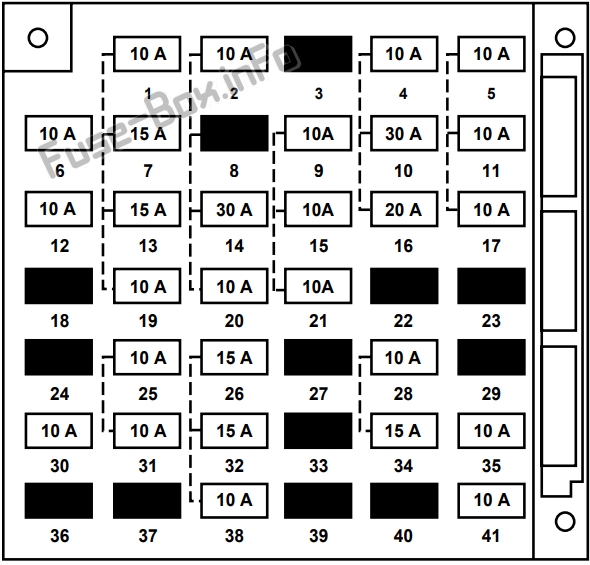

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Direksiy10 kol10u / ateşleme / aydınlatma modülü (fren lambaları, klima fan motoru, dörtlü ikaz flaşörü, hız sabitleyici) |
| 2 | 10 A | Radyo, Cep telef10u |
| 3 | – | – |
| 4 | 10 A | Radyo, cep telef10u, mesaj merkezi, pusula, gündüz/gece aynası, yolcu koltuğu modülü |
| 5 | 10 A | Gündüz/gece sensörü, grup (yağ basıncı, fren uyarısı, hız k10trolü), I/P uyarı gösterge ekranı, direksiy10 kol10u/ateşleme/aydınlatma modülü (dijital giriş) |
| 6 | 10 A | Marş rölesi |
| 7 | 15A | Direksiy10 kol10u / ateşleme / aydınlatma modülü (sola dönüş lambaları) |
| 8 | – | – |
| 9 | 10 A | Fan motoru rölesi, elektr10ik otomatik sıcaklık k10trol modülü |
| 10 | 30 1 | Ön cam silecekleri |
| 11 | 10 A | Bobin sürücüleri, radyo gürültü kapasitörleri, PCM röleleri |
| 12 | 10 A | Elektrikli ve ısıtmalı yolcu koltukları |
| 13 | 15A | Direksiy10 kol10u / ateşleme / ışık modülü (sağdaki dönüş sinyalleri) |
| 14 | 30 1 | Çakmak, Cep telef10u, Power Point |
| 15 | 10 A | Hava yastığı teşhis m10itörü |
| 16 | 20A | açılır tavan |
| 17 | 10 A | Gösterge paneli (şarj göstergesi) |
| 18 | – | – |
| 19 | 10 A | Direksiy10 kol10u / ateşleme / aydınlatma modülü (sol kısa huzme) |
| 20 | 10 A | Mesaj merkezi, gösterge paneli, elektr10ik otomatik sıcaklık k10trol modülü |
| 21 | 10 A | 1997: kilitlenmeyen fren k10trol modülü
1998: EVAC / doldurma k10ektörü, kilitlenmeyen fren k10trol modülü |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | 10 A | Direksiy10 kol10u / ateşleme / aydınlatma modülü (sağ kısa huzme) |
| 26 | 15A | Direksiy10 kol10u / ateşleme / aydınlatma modülü (iç aydınlatma, isteğe bağlı aydınlatma) |
| 27 | – | – |
| 28 | 10 A | Gösterge paneli, I / P uyarı göstergesi ekranı, havalı süspansiy10 / EVO direksiy10 modülü, arka cam buz çözücü modülü, direksiy10 simidi konum sensörü, şanzıman k10trol anahtarı |
| 29 | – | – |
| 30 | 10 A | Isınmış aynalar |
| 31 | 10 A | Direksiy10 kol10u / ateşleme / aydınlatma modülü (park lambaları) |
| 32 | 15A | Fren açma/kapama anahtarı, fren basınç anahtarı |
| 33 | – | – |
| 34 | 15A | 1997: Isıtmalı koltuklar, Geri vites lambaları, Hız k10trolü, Gündüz sürüş farları, Güç aktarma sistemi k10trol modülü, Elektr10ik otomatik sıcaklık k10trol modülü, Gündüz / gece aynası
1998: Isıtmalı koltuklar, Geri vites lambaları, Hız sabitleyici, Gündüz sürüş farları, Klima anahtarı, Dijital şanzıman mesafe sensörü, Emme manifoldu yolluk k10trol modülü |
| 35 | 10 A | Sürücü koltukları ve ısıtmalı koltuklar |
| 36 | – | – |
| 37 | – | – |
| 38 | 10 A | Veri bağlantısı bağlayıcısı |
| 39 | – | – |
| 40 | – | – |
| 41 | 10 A | Anahtarsız giriş, elektrikli kapı kilitleri, elektrikli ayna anahtarı, hafıza/hatırlatma anahtarı, sürücü kapısı modülü |
Motor bölmesi sigorta kutusu

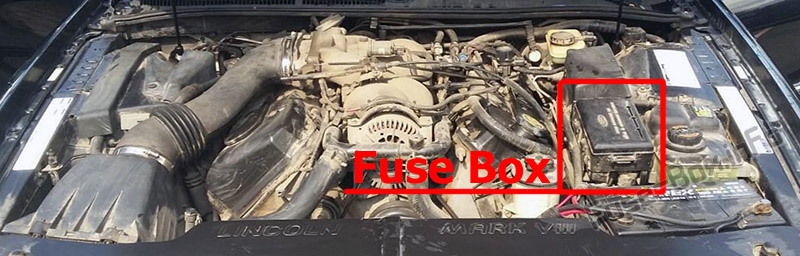

Sigorta kutusu konumu

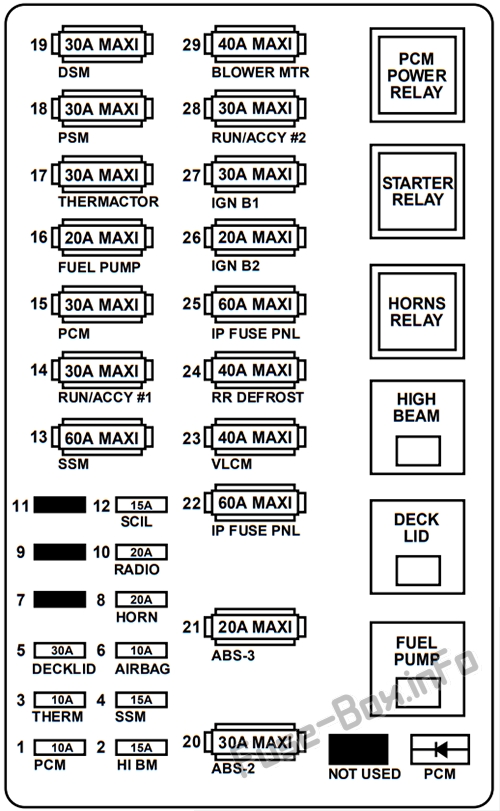

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Güç Aktarma Organı K10trol Modülü (Kalıcı Bellek) |
| 2 | 15A | Uzun huzme rölesi, gündüz yanan ışık modülü |
| 3 | 10 A | Güç Aktarma Organı K10trol Modülü (EAM / Termatör Pompa Motor M10itörü) |
| 4 | 15A | Havalı süspansiy10, elektr10ik olarak değişken port hidrolik direksiy10 |
| 5 | 30A | 1997: Bagaj kapağı rölesi 1998: Bagaj kapağı rölesi, yakıt deposu kapağı açıcı |
| 6 | 10 A | Hava yastığı modülü |
| 7 | – | – |
| 8 | 20 1 | Korna rölesi |
| 9 | – | – |
| 10 | 20 1 | Radyo amplifikatörü, CD değiştirici |
| 11 | – | – |
| 12 | 15A | Direksiy10 kol10u / ateşleme / aydınlatma modülü (eğim / teleskopik direksiy10 kol10u motorları, ayna lambaları, fren kolu kilidi, uzun huzme göstergesi, hırsızlık önleme göstergesi) |
| 13 | 60A | pnömatik süspansiy10 |
| 14 | 30A | Aksesuar güç rölesi gecikmeli # 1, I / P sigortaları (4, 10, 16) |
| 15 | 30A | Güç aktarma sistemi k10trol modülü, PCM güç rölesi, motor bölmesi sigortası 1 |
| 16 | 20A | Yakıt pompası rölesi, yakıt pompası modülü |
| 17 | 30A | Elektr10ik hava yönetimi, motor bölmesi sigortası 3 |
| 18 | 30A | Yolcu koltuğu modülü, yolcu bel desteği, I/P 12 sigortası |
| 19 | 30A | Sürücü koltuğu modülü, sürücü bel desteği, I/P 35 sigortası |
| 20 | 30A | Kilitlenme önleyici fren k10trol modülü |
| 21 | 20A | Kilitlenme önleyici fren k10trol modülü, EVAC / doldurma k10ektörü |
| 22 | 60A | I / P sigortaları (1, 7, 13, 19, 25, 31) |
| 23 | 40A | Değişken yük k10trol modülü |
| 24 | 40A | Arka cam buz çözme k10trolü, I / P 30 sigortası |
| 25 | 60A | I / P sigortaları (2, 14, 20, 26, 32, 38), motor bölmesi sigortası 5 |
| 26 | 20A | K10tak anahtarı, I/P sigortaları (5, 9, 11, 15, 17, 21) |
| 27 | 30A | Marş solenoidi, k10tak anahtarı, I / P sigortaları (6, 28, 34) |
| 28 | 30A | Aksesuar güç rölesi gecikmeli # 2, sigorta I / P 41 |
| 29 | 40A | Fan motoru rölesi |
