Bu yazıda, 2006’dan 2008’e kadar üretilen ilk nesil Lincoln Mark LT’yi ele alıyoruz. Burada
Sigorta Düzeni Lincoln Mark LT 2006-2008
Elektrik dağıtım kutusu

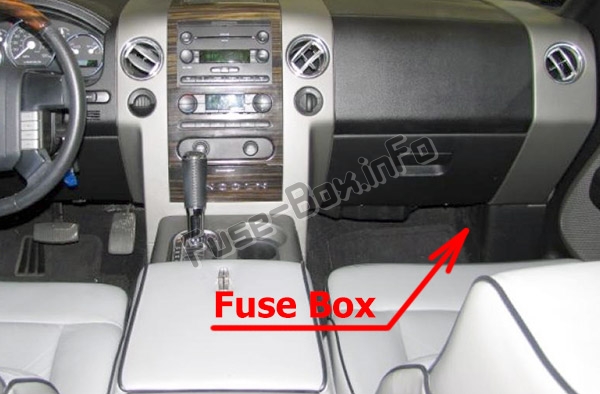

Sigorta kutusu konumu
Sigorta paneli, ayak panelindeki ön panelin sağ tarafında bulunur. Sigortalara erişmek için trim panelini ve sigorta kutusu kapağını çıkarın.

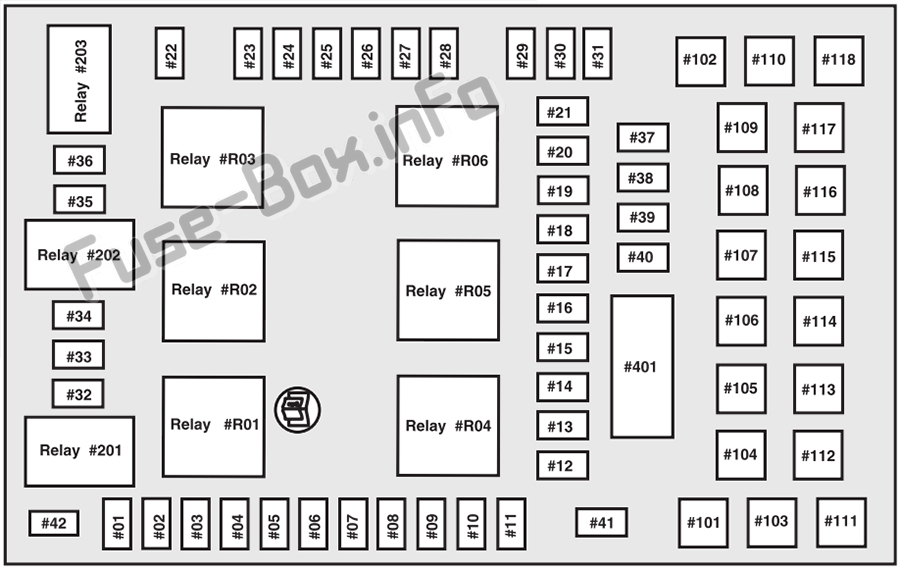

Sigorta kutusunun şeması
Elektrik dağıtım kutusundaki sigortaların tahsisi
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Çalıştır / Aksesuar – Ön cam silecekleri, Gösterge paneli |
| 2 | 20 1 | 2006: Stop/ dönüş sinyal lambaları, Frenler için açma/kapama anahtarı 2007-2008: Stop/dönüş sinyal lambası, Frenler için açma/kapama anahtarı, Tehlike uyarı lambaları |
| 3 | 5A | 2006: Elektrikli aynalar, Hafızalı koltuklar ve pedallar 2007-2008: Elektrikli aynalar, Hafızalı koltuklar ve pedallar, Elektrikli ayarlı sürücü koltuğu |
| 4 | 10 A | Pille çalışan DVD, elektrikli katlanır ayna |
| 5 | 7,5 A | Güç aktarma sistemi k10trol modülü (PCM) ve klima modülü için belleği canlı tutun |
| 6 | 15A | Park lambaları, BSM, gösterge paneli aydınlatması |
| 7 | 5A | Radyo (başlangıç sinyali) |
| 8 | 10 A | Isıtmalı aynalar, Yanıp sönen |
| 9 | 20A | 2006: Kullanılmıyor 2007-2008: Yakıt pompası rölesi, Yakıt enjektörleri |
| 10 | 20 1 | Çekme geri vites lambası rölesi (PCB1), Çekici park lambası rölesi (R201) |
| 11 | 10 A | Klima debriyajı, 4×4 solenoid |
| 12 | 5A | 2006: Kullanılmıyor 2007-2008: PCM röle bobini |
| 13 | 10 A | Klima modülü güç kaynağı, Yanıp sönen röle |
| 14 | 10 A | Geri ve Gündüz Farı (DRL) Röle Bobini, A/C Basınç Anahtarı, Yedekli Hız K10trol Anahtarı, Isıtmalı PCV, Çekme Geri Vites Farları Röle Bobini, ABS, Geri Park Asistanı, Dikiz Aynası EC, navigasy10 radyo (geri vites) katkısı ) (2007-2008) |
| 15 | 5A | 2006: aşırı hız iptali, küme 2007-2008: aşırı hız iptali, küme, çekiş k10trol anahtarı |
| 16 | 10 A | Fren ve vites kilitleme solenoidi |
| 17 | 15A | Sis farı rölesi (R202) |
| 18 | 10 A | Çalıştır / Çalıştır güç kaynağı – Tepedeki elektrik prizi, Elektrokromatik ayna, Isıtmalı koltuklar, BSM, Pusula, RSS (Ters Algılama Sistemi) |
| 19 | 10 A | 2006: Geri tutmalar (hava yastığı modülü) 2007-2008: Geri tutmalar (hava yastığı modülü), OCS |
| 20 | 10 A | Havai elektrik prizi için pille çalışır |
| 21 | 15A | Küme gücü canlı tutar |
| 22 | 10 A | Ses için gecikmeli aksesuar gücü, elektrikli kapı kilidi düğmesi ve açılır tavan düğmesi aydınlatması |
| 23 | 10 A | Sağ kısa huzme |
| 24 | 15A | Talep üzerine lambalar için pil tasarrufu |
| 25 | 10 A | Sol kısa far |
| 26 | 20 1 | Korna rölesi (PCB3), Korna güç kaynağı |
| 27 | 5A | 2006: yolcu hava yastığı devre dışı bırakma (PAD) uyarı ışığı, küme hava yastığı uyarı ışığı, küme RUN / START gücü 2007-2008: yolcu hava yastığı devre dışı bırakma (PAD) uyarı ışığı , küme RUN / power START |
| 28 | 5A | SecuriLock alıcı-verici (PATS) |
| 29 | 15A | 4×4 CFM gücü |
| 30 | 15A | 4×4 CFM gücü |
| 31 | 20 1 | Radyo güç kaynağı, uydu radyo modülü |
| 32 | 15A | Buhar Yönetim Vanası (VMV), Klima Debriyaj Rölesi, Kartuş Havalandırması, Isıtmalı Egzoz Gazı Oksijen Sensörleri (HEGO) # 11 ve # 21, CMCV, Hava Akış Sensörü kütlesi (MAF), VCT, elektr10ik fan kavraması (2007-2008) |
| 33 | 15A | Vites değiştirme solenoidi, CMS # 12 ve # 22 |
| 34 | 20 1 | Yakıt enjektörleri ve PCM gücü |
| 35 | 20 1 | Gösterge panelindeki uzun far göstergesi, Uzun farlar |
| 36 | 10 A | Sağa dönüş / stop lambaları çekin |
| 37 | 20 1 | 2006: arka elektrik prizi 2007-2008: arka elektrik prizi, orta k10sol elektrik prizi |
| 38 | 25 1 | subwoofer gücü |
| 39 | 20 1 | 2006: gösterge paneli elektrik prizi 2007-2008: kullanılmıyor |
| 40 | 20 1 | Kısa huzme, DRL |
| 41 | 20 1 | 2006: Çakmak, Teşhis k10ektörü güç kaynağı 2007-2008: Kullanılmıyor |
| 42 | 10 A | Sola dönüş / stop lambalarını çekin |
| 101 | 30 1 | marş solenoidi |
| 102 | 20A | K10tak anahtarı gücü |
| 103 | 20A | ABS valfleri |
| 104 | – | Kullanılmamış |
| 105 | 30A | Elektrikli römork frenleri |
| 106 | 30 1 | Çekme aküsünün şarj edilmesi |
| 107 | 30 1 | Elektrikli kapı kilitleri (BSM) |
| 108 | 30 1 | Elektrikli ayarlanabilir yolcu koltuğu |
| 109 | 30 1 | 2006: Elektrikli ayarlı sürücü koltuğu, Ayarlanabilir pedallar 2007-2008: Elektrikli ayarlı sürücü koltuğu, Ayarlanabilir pedallar, Hafıza modülü (pedallar, koltuk, ayna) |
| 110 | 20A | 2006: Kullanılmıyor 2007-2008: Çakmak, Teşhis k10nektörü için güç kaynağı |
| 111 | 30 1 | 4×4 röle |
| 112 | 40 1 | ABS pompa gücü |
| 113 | 30 1 | Ön cam silecekleri ve yıkama pompası |
| 114 | 40 1 | Isıtmalı arka ışık, Elektrikli ısıtmalı dikiz aynası |
| 115 | 20A | 2006: Kullanılmıyor 2007-2008: Şeffaf açılır tavan |
| 116 | 30 1 | Fan motoru |
| 117 | 20A | 2006: Kullanılmıyor 2007: Gösterge paneli için elektrik prizi |
| 118 | 30 1 | Isıtmalı koltuklar |
| 401 | 30A devre kesici | Gecikmeli aksesuar güç kaynağı: elektrikli camlar, şeffaf açılır tavan, sürgülü elektrikli arka aydınlatma |
| R01 | Tam ISO rölesi | marş solenoidi |
| R02 | Tam ISO rölesi | Aksesuar gecikmesi |
| R03 | Tam ISO rölesi | Kırmızı ışıklar |
| R04 | Tam ISO rölesi | Isıtmalı arka ışık |
| R05 | Tam ISO rölesi | Çekme aküsünün şarj edilmesi |
| R06 | Tam ISO rölesi | Fan motoru |
| R201 | Yarım ISO rölesi | Park lambalarını çekin |
| R202 | Yarım ISO rölesi | Sis farları |
| R203 | Yarım ISO rölesi | PCM |
Yardımcı röle kutusu

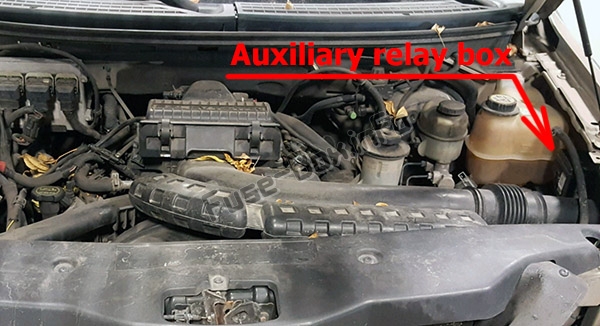

Röle kutusu motor bölmesinde sol çamurlukta bulunur

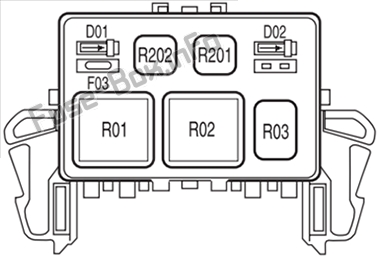

Gündüz sürüş farları (DRL) veya 4 × 4 seçenekleri ile

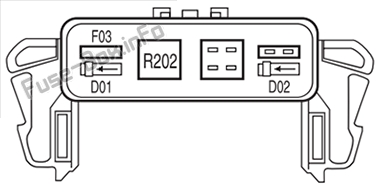

Gündüz sürüş farları (DRL) ve 4 × 4 seçenekleri olmadan
Yardımcı röle kutusu
| Numara. | amper | Tanım |
|---|---|---|
| F03 | 5A | Bahar aydınlatması |
| R01 | Tam ISO rölesi | 4×4 CCW |
| R02 | Tam ISO rölesi | 4×4 CW |
| R03 | Röleler 1/2 ISO | Gündüz yanan farların (DRL) uzun huzmesinin devre dışı bırakılması |
| R201 | Röle | DRL |
| R202 | Röle | klima debriyajı |
| D01 | Diyot | klima debriyajı |
| D02 | Diyot | 2008: Entegre tek dokunuşla başlatma (OTIS) |
