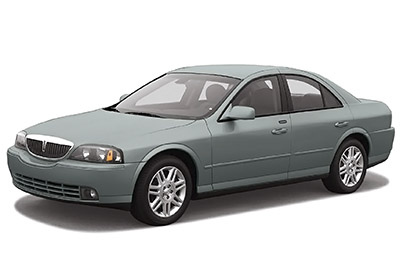

Lincoln LS lüks sedan 2000’den 2006’ya kadar üretildi. Bu yazıda
İçindekiler
Sigorta Düzenlemesi Lincoln LS 2000-2006
Sigorta kutusu konumu

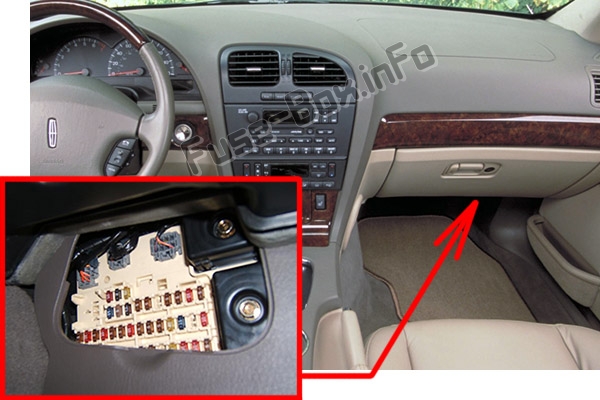

Yolcu bölmesi
Sigorta paneli, sağ yan koruma panelindeki torpido gözünün altında bulunur. Sigortalara erişmek için panel kapağını çıkarın.

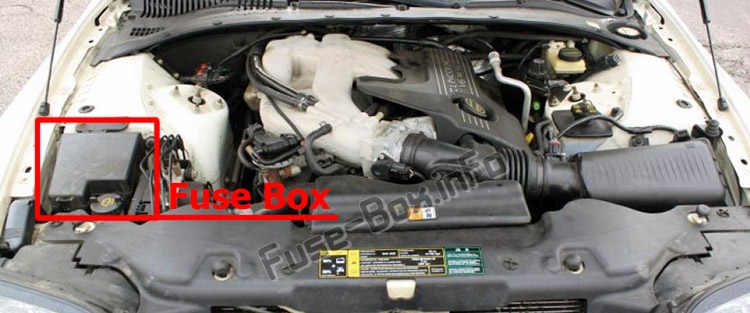

Makine bölümü

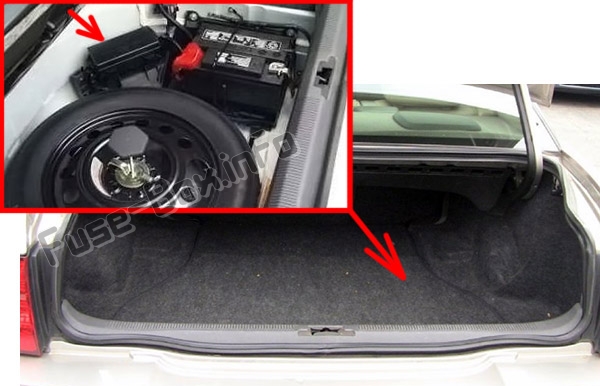

Bagaj bölmesi
Arka elektrik dağıtım kutusu bagajda stepne yuvası kapağının altında bulunur (akünün yanında).
Sigorta kutusu şemaları
2000, 2001, 2002
Yolcu bölmesi

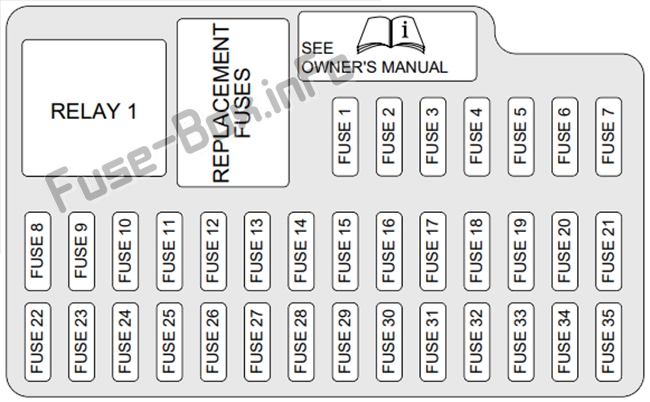

Yolcu bölmesindeki sigorta yerleşimi (2000-2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 5A | Marş Röle Bobini |
| 2 | 5A | Radyo |
| 3 | 5A | ABS/TCS/AdvanceTrac |
| 4 | 5A | Küme, PCM rölesi, yakıt pompası rölesi, REM, geçiş rölesi |
| 5 | 5A | A / A Anahtarı, O / D İptal Anahtarı, Otomatik Lamba Sensörü, Isıtmalı Koltuk Modülleri, VCS (2002) |
| 6 | 10 A | OBD II |
| 7 | 5A | DDM, DSM, Hırsızlığa Karşı LED, Güvenlik kornası, PCM, Güç Aynası |
| 8 | 5A | Ön sağ dönüş sinyali, ön sağ tekrarlayıcı, ön sağ yan işaret, sağ ön park lambaları |
| 9 | 10 A | Ön sağ kısa huzmeli farlar |
| 10 | 5A | Sol ön dönüş sinyali, sol ön tekrarlayıcı, sol ön yan işaret, sol ön park lambaları |
| 11 | 10 A | Ön sol uzun farlar |
| 12 | 10 A | Far seviye ayarı (varsa) |
| 13 | 5A | Grup |
| 14 | 10 A | RCM, tarih |
| 15 | 5A | Kullanılmamış (yedek) |
| 16 | 5A | Elektrikli dikiz aynası, ısıtmalı koltuk k10trolleri, RSM (yağmur sensörü modülü) |
| 17 | 5A | RCM, Alternatör Göstergesi |
| 18 | 20A | Radyo, CIA |
| 19 | 15A | Eğim / Tele motorlar |
| 20 | 10 A | FEM, DATC, küme, fren kolu kilidi, REM |
| 21 | 10 A | Elektrikli katlanır aynalar |
| 22 | 10 A | DDM, Sürücü kapısı aynası |
| 23 | 10 A | Ön sağ uzun farlar |
| 24 | 5A | PAWS |
| 25 | 10 A | Sol ön kısa huzmeli farlar |
| 26 | 3 A | 2000: Silecek rölesi 2001-2002: Silecek rölesi, yıkayıcı |
| 27 | 10 A | Radyo, cep telef10u, VCS (2002) |
| 28 | 5A | 2000-2001: Emniyet kornası 2002: kullanılmıyor (yedek) |
| 29 | 5A | 2000-2001: Çekme Ateşleme Tespiti, VEMS, FEM 2002: FEM |
| 30 | 5A | 2000-2001: FEM 2002: FEM, Elektrikli yolcu aynası |
| 31 | – | Kullanılmamış |
| 32 | 20A | çakmak |
| 33 | 10 A | 2000-2001 : Arka Işığı Değiştir 2002 : Arka Işığı Değiştir, FEM |
| 34 | 10 A | Kullanılmamış (yedek) |
| 35 | 5A | Dur sinyali |
Makine bölümü

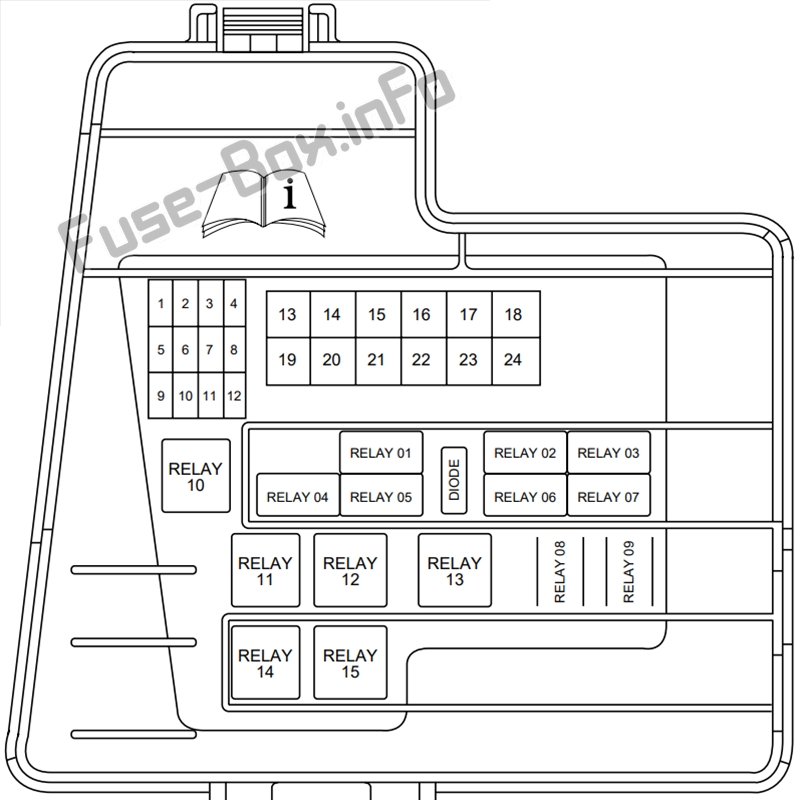

Ön elektrik dağıtım kutusundaki sigorta yerleşimi (2000-2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Debriyaj Klima |
| 2 | 10 A | 2000: Yıkama pompası 2001-2002: Kullanılmıyor |
| 3 | 15 1 | Sis lambası |
| 4 | 15 1 | korna çalmak |
| 5 | 20 1 | Yakıt enjektörleri |
| 6 | 15 1 | şanzıman solenoidi |
| 7 | – | Kullanılmamış |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | 5A | 2000-2001: Kullanılmıyor 2002: IAC solenoidi |
| 11 | 15 1 | GÜNEŞ IŞIĞI |
| 12 | 10 A | polisler |
| 13 | 30A | Isıtmalı ön cam silecekleri |
| 14 | 30A | Modül ABS |
| 15 | – | Kullanılmamış |
| 16 | 30A | Fan motoru |
| 17 | 20A | Thermactor hava pompası (yalnızca düşük emisy10lu araçlar) |
| 18 | 40A | PCM |
| 19 | – | Kullanılmamış |
| 20 | 30A | Silecek motoru |
| 21 | 30A | marş solenoidi |
| 22 | 30A | ABS motoru |
| 23 | – | Kullanılmıyor (Sigorta Fişi) |
| 24 | – | Kullanılmamış |
| röle 01 | – | Silecek yukarı / aşağı |
| röle 02 | – | Silecek parkı |
| röle 03 | – | COP ve GÜNEY |
| röle 04 | – | 2000: Ön cam yıkayıcı 2001-2002: Kullanılmıyor |
| röle 05 | – | Yardımcı soğutma sıvısı pompası (V8) |
| röle 06 | – | korna çalmak |
| röle 07 | – | Sis farları |
| röle 08 | – | Debriyaj Klima |
| röle 09 | – | Silecek Açık / Acc |
| röle 10 | – | Fan motoru |
| röle 11 | – | Kullanılmamış |
| röle 12 | – | Isıtmalı ön cam silecekleri |
| röle 13 | – | Kullanılmamış |
| röle 14 | – | PCM gücü |
| Röle 15 | – | marş |
| Diyot | – | PCM |
Bagaj bölmesi

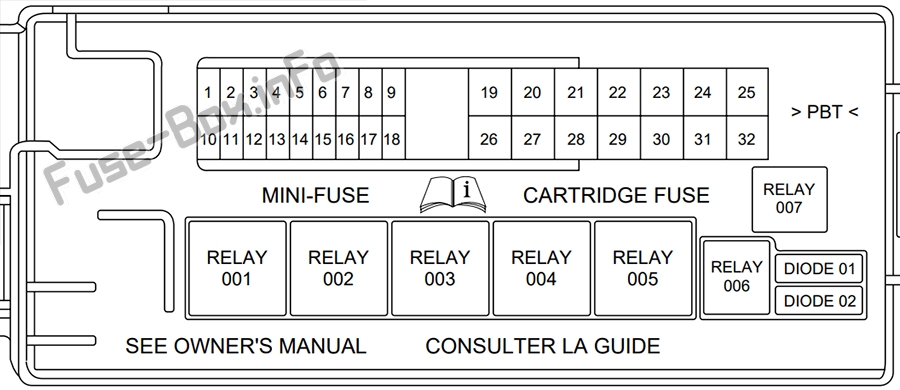

Arka dağıtım kutusundaki sigorta yerleşimi (2000-2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15 1 | 2000-2001: Bagaj kapağı açma solenoidi 2002: Bagaj kapağı açma solenoidi, yolcu kapısı kilidi |
| 2 | 10 A | 2000-2001: Sağ arka dönüş sinyali 2002: Sağ arka dönüş sinyali, plaka lambası |
| 3 | 5A | Sol arka fren lambası |
| 4 | 10 A | Yakıt kapısı açıcı solenoidi |
| 5 | 10 A | Nezaket ve okuma lambaları |
| 6 | 10 A | Sol arka dönüş sinyalleri ve geri vites lambaları |
| 7 | 5A | Sağ arka fren lambası |
| 8 | 10 A | Merkeze m10te stop lambası |
| 9 | 5A | Isıtmalı ayna |
| 10 | 20A | 2000: Kullanılmıyor 2001-2002: Powerpoint |
| 11 | 15 1 | Isıtmalı koltuklar |
| 12 | 5A | Transit rölesi (varsa) |
| 13 | – | Kullanılmamış |
| 14 | 5A | Telef10, CD, VEMS |
| 15 | 5A | alternatör yönü |
| 16 | 20 1 | açılır tavan |
| 17 | 15 1 | Benzin pompası |
| 18 | 20 1 | Subwoofer Amplifikatörü |
| 19 | 20A | REM – Sol arka cam |
| 20 | 20A | DDM – Sürücü penceresi |
| 21 | 20A | Sürücünün bel desteği, elektrikli koltuklar |
| 22 | 20A | Ateşleme |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | PJ/B |
| 26 | 20A | FEM – Ön yolcu camı |
| 27 | 30A | SSP1 |
| 28 | 20A | Yolcu bel, elektrikli koltuklar |
| 29 | 30A | Arka buz çözücü |
| 30 | 20A | REM – Sağ arka cam |
| 31 | 20A | 2000: Kullanılmıyor 2001-2002: K10tak anahtarı (V6 manuel şanzıman) |
| 32 | 30A | SSP2 |
| Röle 001 | – | SSP1 |
| röle 002 | – | SSP4 |
| röle 003 | – | Arka buz çözücü |
| röle 004 | – | SSP3 |
| röle 005 | – | SSP2 |
| röle 006 | – | Kullanılmamış |
| röle 007 | – | Benzin pompası |
| diyot 01 | – | Kullanılmamış |
| diyot 02 | – | Yakıt pompası motoru |
2003, 2004
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2003-2004)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 5A | Marş Röle Bobini |
| 2 | 5A | Radyo |
| 3 | 5A | ABS/TCS/AdvanceTrac |
| 4 | 5A | Küme, güç aktarma sistemi k10trol modülü (PCM) rölesi, yakıt pompası rölesi, REM, transit röle |
| 5 | 10 A | Emniyet K10trol Modülü (RCM), Yolcu Yolcu Algılama Sistemi (PODS) Elektr10ik K10trol Ünitesi |
| 6 | 10 A | OBD II |
| 7 | 5A | DDM, DSM, hırsızlık önleme LED’i, elektrikli ayna anahtarı, elektrikli park freni (EPB) anahtarı |
| 8 | 5A | Sağ ön gösterge, Sağ ön tekrarlayıcı, Sağ ön konum lambası, Sağ ön park lambaları |
| 9 | 15A | Sağ ön kısa far / HID |
| 10 | 5A | Sol ön gösterge, Ön sol tekrarlayıcı, Sol ön konum lambası, Sol ön park lambaları |
| 11 | 10 A | Ön sol uzun far |
| 12 | 5A | Yağmur sensörü, Elektrokromik dikiz aynası |
| 13 | 5A | Grup |
| 14 | 5A | DATC |
| 15 | 5A | O / D iptali, ABS / çekiş yardım anahtarı |
| 16 | 5A | Isıtmalı koltuk k10trolleri, Koltuk klima k10trol modülü |
| 17 | 5A | RCM, Alternatör uyarı ışığı |
| 18 | 20A | Radyo, CIA, navigasy10 ünitesi |
| 19 | 15A | Eğim / Tele motorlar |
| 20 | 10 A | Eğreltiotu, Datça, Küme REM |
| 21 | 7.5A | Kullanılmamış (yedek) |
| 22 | 10 A | DDM, Sürücünün dış aynası |
| 23 | 10 A | Ön sağ uzun farlar |
| 24 | 5A | PAWS |
| 25 | 15A | Ön sol kısa far / HID |
| 26 | 5A | Silecek modülü |
| 27 | 10 A | Radyo, Navigasy10 ünitesi |
| 28 | 5A | Kullanılmamış (yedek) |
| 29 | 5A | FEM, geri park yardımı |
| 30 | 5A | FEM, Elektrikli yolcu aynası |
| 31 | – | Kullanılmamış |
| 32 | 20A | çakmak |
| 33 | 10 A | Arka ışık anahtarı, FEM |
| 34 | 10 A | Kullanılmamış (yedek) |
| 35 | 5A | Fren lambası sinyali |
Makine bölümü

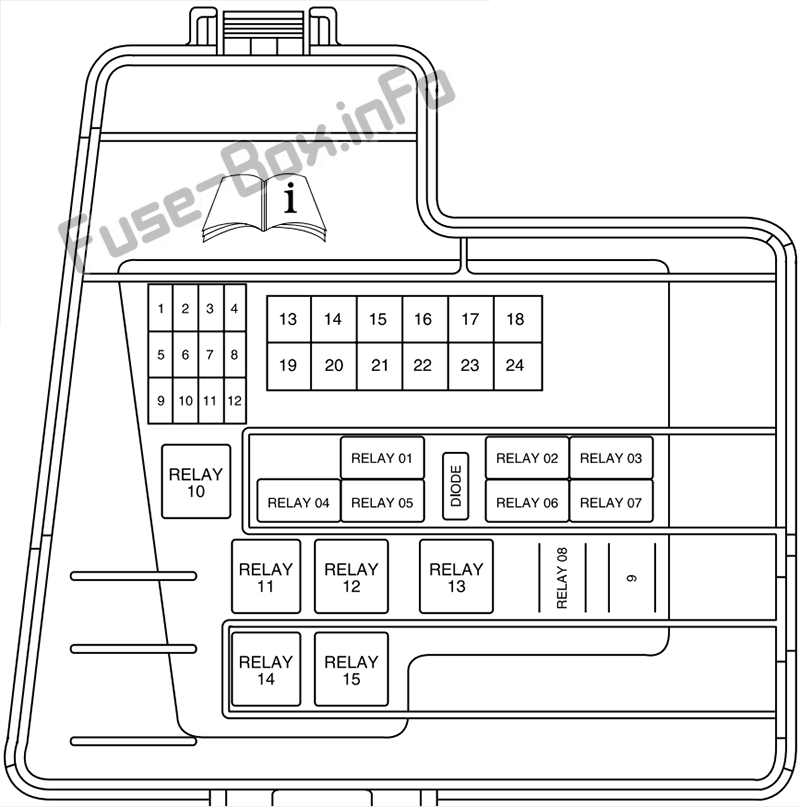

Ön elektrik dağıtım kutusundaki sigorta yerleşimi (2003-2004)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Klima Debriyajı, Soğutma Suyu K10trol Vanası, Yardımcı Soğutma Suyu Pompası |
| 2 | – | Kullanılmamış |
| 3 | 15 1 | Sis lambası |
| 4 | 20A | korna çalmak |
| 5 | 15 1 | Yakıt enjektörleri, elektrikli soğutma fanı, kütle hava akışı (MAF) sensörü |
| 6 | 15 1 | Şanzıman solenoidi, EGR |
| 7 | – | Kullanılmamış |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 15 1 | GÜNEŞ IŞIĞI |
| 12 | 15 1 | Fiş üzerinde bobin |
| 13 | 30A | Isıtmalı silecek istasy10u |
| 14 | 30A | modül ABS |
| 15 | – | Kullanılmamış |
| 16 | 30A | Fan motoru |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 30A | Elektrikli park freni |
| 20 | 30A | Silecek motoru |
| 21 | 30A | marş solenoidi |
| 22 | 40A | ABS motoru |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| röle 01 | – | Kullanılmamış |
| röle 02 | – | Kullanılmamış |
| röle 03 | – | Bobinli fiş ve HEGO |
| röle 04 | – | Sağ HID farlar |
| röle 05 | – | Yardımcı soğutma sıvısı pompası (V8 motorlar) |
| röle 06 | – | HID farlar sol |
| röle 07 | – | Sis farları |
| röle 08 | – | klima debriyajı |
| sigorta 09 | – | Kullanılmamış |
| röle 10 | – | Fan motoru |
| röle 11 | – | Kullanılmamış |
| röle 12 | – | Isıtmalı silecek istasy10u |
| röle 13 | – | korna çalmak |
| röle 14 | – | PCM gücü |
| Röle 15 | – | marş |
| Diyot | – | PCM |
Bagaj bölmesi
Arka dağıtım kutusundaki sigorta yerleşimi (2003-2004)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15 1 | 2003: bagaj kapağı açma solenoidi, yolcu kapısı kilit motorları, direksiy10 kol10u kilidi 2004: bagaj kapağı açma solenoidi, yolcu kapısı kilit motorları |
| 2 | 10 A | Sağ arka gösterge, Plaka lambası |
| 3 | 5A | Sol fren/kuyruk lambası |
| 4 | 10 A | Yakıt doldurma kapağı açma solenoidi, Bagaj kapağı lambası |
| 5 | 10 A | Nezaket ve okuma lambaları, Radyo anten modülü |
| 6 | 10 A | Sol arka dönüş sinyalleri ve geri vites lambaları |
| 7 | 5A | Sağ fren / arka lamba |
| 8 | 5A | Yükseltilmiş merkezi fren lambası |
| 9 | 5A | Isıtmalı ayna |
| 10 | 20A | Elektrik prizi – k10sol |
| 11 | 20A | Isıtmalı arka koltuklar |
| 12 | 20A | Elektrik prizi – küllük |
| 13 | – | Kullanılmamış |
| 14 | 10 A | Navigasy10 ünitesi |
| 15 | 5A | alternatör yönü |
| 16 | 20A | açılır tavan |
| 17 | 15 1 | Yakıt pompası motoru |
| 18 | 20A / 30A | 2003: Ampli de navigasy10, Subwoofer (20A) 2004: Ampli subwoofer (20A) Ampli THX, Ampli subwoofer (30A) |
| 19 | 20A | REM – Sol arka cam |
| 20 | 30A | Ön cam motorları |
| 21 | 20A | Sürücü bel desteği, Elektrikli koltuklar |
| 22 | 20A | K10tak anahtarı |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | PJ/B |
| 26 | 30A | Klimalı koltuk modülü |
| 27 | 30A | SSP1 |
| 28 | 20A | Yolcu lomber, Elektrikli koltuklar |
| 29 | 40A | Arka buz çözücü |
| 30 | 20A | REM – Sağ arka cam |
| 31 | 30A | Güç aktarma organının ana gücü |
| 32 | 30A | SSP2 |
| Röle 001 | – | SSP1 |
| röle 002 | – | SSP4 |
| röle 003 | – | Arka buz çözücü |
| röle 004 | – | SSP3 |
| röle 005 | – | SSP2 |
| röle 006 | – | Kullanılmamış |
| röle 007 | – | Yakıt pompası motoru |
| diyot 01 | – | Kullanılmamış |
| diyot 02 | – | Yakıt pompası motoru |
2005, 2006
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2005-2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 5A | Marş Röle Bobini |
| 2 | 5A | Radyo |
| 3 | 5A | ABS/TCS/AdvanceTrac |
| 4 | 5A | Küme, güç aktarma sistemi k10trol modülü (PCM) rölesi, yakıt pompası rölesi, REM |
| 5 | 10 A | Kısıtlama K10trol Modülü (RCM) |
| 6 | 10 A | OBD II |
| 7 | 5A | DDM, DSM, Hırsızlığa karşı LED, Elektrikli ayna anahtarı, Elektrikli park freni anahtarı, PCM |
| 8 | 5A | Sağ ön gösterge, Sağ ön konum lambası, Sağ ön park lambaları |
| 9 | 15A | Sağ ön kısa far / HID |
| 10 | 5A | Sol ön gösterge, Sol ön konum lambası, Sol ön park lambaları |
| 11 | 10 A | Ön sol uzun far |
| 12 | 5A | Elektrokromik ayna |
| 13 | 5A | Grup |
| 14 | 5A | DATC |
| 15 | 5A | O / D iptali, ABS / çekiş yardım anahtarı |
| 16 | 5A | Isıtmalı koltuk k10trolleri, Koltuk klima k10trol modülü |
| 17 | 5A | RCM, Alternatör uyarı ışığı |
| 18 | 20A | Radyo, CIA, navigasy10 ünitesi |
| 19 | 15A | Eğim / Tele motorlar |
| 20 | 10 A | Eğreltiotu, Datça, Küme REM |
| 21 | 7.5A | Kullanılmamış (yedek) |
| 22 | 10 A | DDM, Sürücünün dış aynası |
| 23 | 10 A | Ön sağ uzun farlar |
| 24 | 5A | PAWS |
| 25 | 15A | Ön sol kısa far / HID |
| 26 | 5A | Silecek modülü |
| 27 | 10 A | Radyo, Navigasy10 ünitesi |
| 28 | 5A | Kullanılmamış (yedek) |
| 29 | 5A | FEM, geri park yardımı |
| 30 | 5A | FEM, Elektrikli yolcu aynası |
| 31 | – | Kullanılmamış |
| 32 | 20A | çakmak |
| 33 | 10 A | Arka ışık anahtarı, FEM |
| 34 | 10 A | Kullanılmamış (yedek) |
| 35 | 5A | Fren lambası sinyali |
Makine bölümü
Ön elektrik dağıtım kutusundaki sigorta yerleşimi (2005-2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Klima Debriyajı, Soğutma Suyu K10trol Vanası, Yardımcı Soğutma Suyu Pompası |
| 2 | – | Kullanılmamış |
| 3 | 15A | Sis lambası |
| 4 | 20A | korna çalmak |
| 5 | 15A | Yakıt enjektörleri, elektrikli soğutma fanı, kütle hava akışı (MAF) sensörü |
| 6 | 15A | Şanzıman solenoidi, EGR |
| 7 | – | Kullanılmamış |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 15A | GÜNEŞ IŞIĞI |
| 12 | 15A | Fiş üzerinde bobin |
| 13 | 30A | Isıtmalı silecek istasy10u |
| 14 | 30A | modül ABS |
| 15 | – | Kullanılmamış |
| 16 | 30A | Fan motoru |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 30A | Elektrikli park freni |
| 20 | 30A | Silecek motoru |
| 21 | 30A | marş solenoidi |
| 22 | 40A | ABS motoru |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| röle 01 | – | Kullanılmamış |
| röle 02 | – | Kullanılmamış |
| röle 03 | – | Bobinli fiş ve HEGO |
| röle 04 | – | Sağ HID farlar |
| röle 05 | – | Yardımcı soğutma sıvısı pompası (V8 motorlar) |
| röle 06 | – | HID farlar sol |
| röle 07 | – | Sis farları |
| röle 08 | – | klima debriyajı |
| sigorta 09 | – | Kullanılmamış |
| röle 10 | – | Fan motoru |
| röle 11 | – | Kullanılmamış |
| röle 12 | – | Isıtmalı silecek istasy10u |
| röle 13 | – | korna çalmak |
| röle 14 | – | PCM gücü |
| Röle 15 | – | marş |
| Diyot | – | PCM |
Bagaj bölmesi
Arka dağıtım kutusundaki sigorta yerleşimi (2005-2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A | Bagaj açma solenoidi, yolcu kapısı kilit motorları |
| 2 | 10 A | Sağ arka gösterge, Plaka lambası |
| 3 | 5A | Sol fren/kuyruk lambası |
| 4 | 10 A | Yakıt doldurma kapağı açma solenoidi, Bagaj kapağı lambası |
| 5 | 10 A | Nezaket ve okuma lambaları, Radyo anten modülü |
| 6 | 10 A | Sol arka dönüş sinyalleri ve geri vites lambaları |
| 7 | 5A | Sağ fren / arka lamba |
| 8 | 5A | Yükseltilmiş merkezi fren lambası |
| 9 | 5A | Isıtmalı ayna |
| 10 | 20A | Elektrik prizi – k10sol |
| 11 | 20A | Isıtmalı arka koltuklar |
| 12 | 20A | Elektrik prizi – küllük |
| 13 | – | Kullanılmamış |
| 14 | 10 A | Navigasy10 ünitesi |
| 15 | 5A | alternatör yönü |
| 16 | 20A | açılır tavan |
| 17 | 15A | Yakıt pompası motoru |
| 18 | 20A / 30A | Subwoofer amplifikatörü (20A) / THX amplifikatörü, subwoofer amplifikatörü (30A) |
| 19 | 20A | REM – Sol arka cam |
| 20 | 30A | Ön cam motorları |
| 21 | 20A | Sürücü bel desteği, Elektrikli koltuklar |
| 22 | 20A | K10tak anahtarı |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | PJ/B |
| 26 | 30A | Klimalı koltuk modülü |
| 27 | 30A | SSP1 |
| 28 | 20A | Yolcu lomber, Elektrikli koltuklar |
| 29 | 40A | Arka buz çözücü |
| 30 | 20A | REM – Sağ arka cam |
| 31 | 30A | Güç aktarma organının ana gücü |
| 32 | 30A | SSP2 |
| Röle 001 | – | SSP1 |
| röle 002 | – | SSP4 |
| röle 003 | – | Arka buz çözücü |
| röle 004 | – | SSP3 |
| röle 005 | – | SSP2 |
| röle 006 | – | Kullanılmamış |
| röle 007 | – | Yakıt pompası motoru |
| diyot 01 | – | Kullanılmamış |
| diyot 02 | – | Yakıt pompası motoru |
