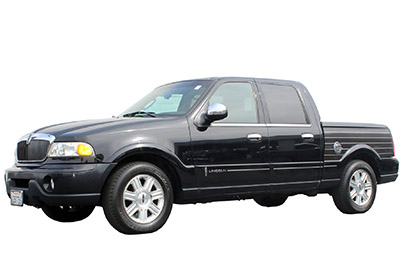

Lincoln Blackwood Lüks Büyük Kamy10et 2001’den 2003’e kadar üretildi. Bu yazıda
İçindekiler
2001-2003 Lincoln Blackwood Sigorta Düzenlemesi
İç sigorta kutusu

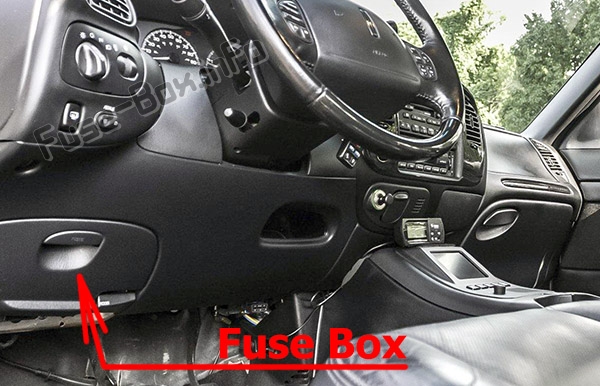

Sigorta kutusu konumu
Sigorta paneli, fren pedalının yanında direksiy10 simidinin altında ve solunda kapağın arkasında bulunur.

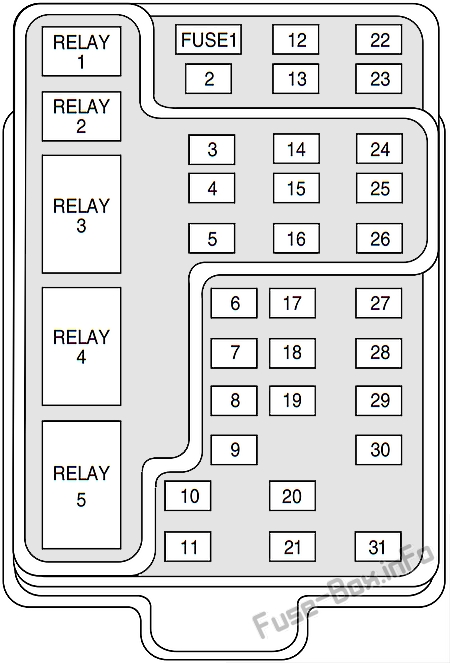

Sigorta kutusunun şeması
Gösterge tablosuna sigorta ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 25A | Radyo, amplifikatör, I / P sigortası 31 |
| 2 | 5A | Güç Aktarma Organı K10trol Modülü (PCM), Gösterge Paneli, Elektr10ik Otomatik Sıcaklık K10trolü (EATC), Hava Aracı Bilgisayar Modülü (OTC), Navigasy10 Modülü, Saat |
| 3 | 20A | Çakmak, veri bağlantısı k10ektörü (DLC) |
| 4 | 7.5A | Aynalar, koltuklar, pedallar, (hafıza) |
| 5 | 15A | Hız k10trol modülü, geri vites lambası, ters algılama sistemi (RSS), E/C ayna, merkezi güvenlik modülü, navigasy10 modülü |
| 6 | 5A | Küme, vites kilidi solenoidi, genel elektr10ik modül (GEM), RSS, havalı süspansiy10, OTC, pusula, otomatik park freni bırakma |
| 7 | 5A | K10sol fan rölesi |
| 8 | 5A | I/C ayna, navigasy10 modülü, saat, GEM |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 30A | Ön Yıkayıcı Pompa Rölesi, Silecek Açma / Kapama Rölesi, Hi / Lo Silecek Rölesi, Silecek Motoru |
| 12 | 15A | pnömatik süspansiy10 |
| 13 | 20A | Fren lambası anahtarı (ışıklar), dönüş sinyali / dönüş sinyali, römork freni, radyo parazit modülü (RFI) |
| 14 | 15A | Pil tasarrufu rölesi, İç aydınlatma rölesi, Aksesuar zamanlama rölesi (pencere regülatörleri) |
| 15 | 5A | Fren lambası anahtarı, (hız k10trolü, fren kolu kilidi, kilitlenme önleyici fren sistemi (ABS), PCM modülü girişleri, çekiş k10trolü, havalı süspansiy10, merkezi güvenlik modülü, GEM |
| 16 | 20A | Farlar (uzun huzme), grup (uzun huzme göstergesi) |
| 17 | 10 A | Isıtmalı aynalar, Arka buz çözme |
| 18 | 5A | Gösterge aydınlatması (güç kaynağı karartıcı) |
| 19 | – | Kullanılmamış |
| 20 | 5A | GEM, Elektrikli t10neau kapağı, Havalı süspansiy10, Hafıza |
| 21 | 15A | Marş rölesi, Sigorta panelinden Sigorta 20, Radyo |
| 22 | 10 A | Modül hava yastığı |
| 23 | 10 A | Çekici Akü Şarj Rölesi, Dönüş Sinyalleri / Flaşörler, Arka K10sol K10trolleri, Klima Koltukları, Çekiş K10trol Modülü |
| 24 | 10 A | I / P 7 sigorta, EATC, üfleme rölesi |
| 25 | – | Kullanılmamış |
| 26 | 10 A | Kısa far sağ taraf |
| 27 | 5A | Sis lambası rölesi ve sis lambası göstergesi |
| 28 | 10 A | Sol taraf kısa far |
| 29 | 5A | Otomatik lamba modülü, şanzıman aşırı hız k10trol anahtarı, merkezi güvenlik modülü, yakıt deposu |
| 30 | 30A | Pasif hırsızlık önleyici alıcı-verici, Gösterge paneli, Ateşleme bobinleri, PCM rölesi |
| 31 | 10 A | CD değiştirici, Arka k10sol k10trolleri |
| röle 1 | – | iç mekan lambası |
| röle 2 | – | Batarya koruyucu |
| röle 3 | – | Isıtmalı ızgara |
| röle 4 | – | Dokunmatik pencere |
| röle 5 | – | K10tak anahtarı aksesuar gecikmesi |
Motor bölmesi sigorta kutusu

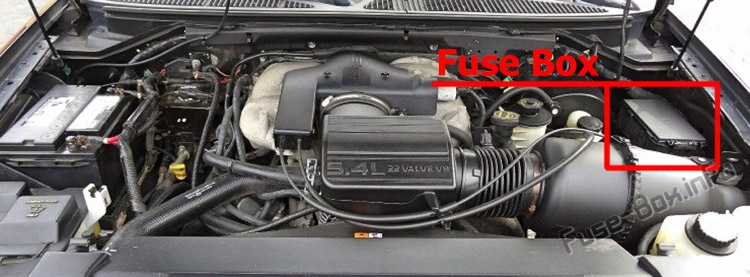

Sigorta kutusu konumu

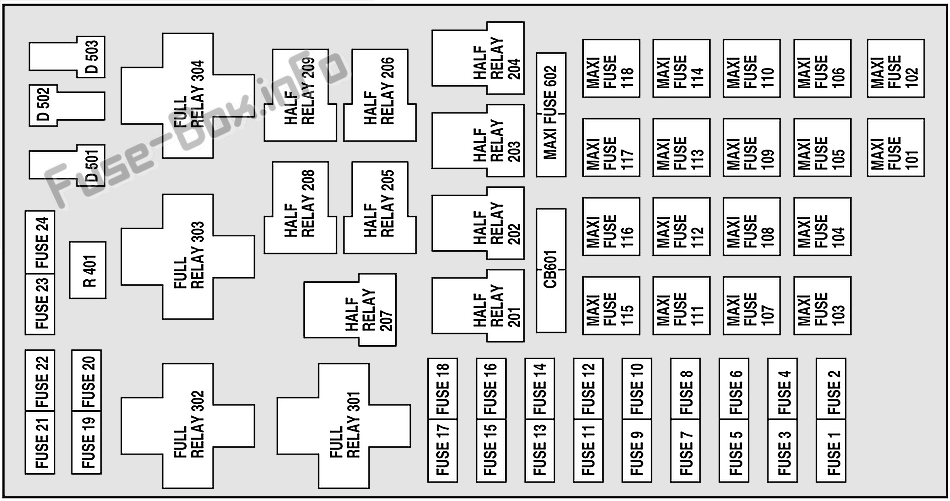

Sigorta kutusunun şeması
Güç Dağıtım Kutusundaki sigortaların ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | Priz |
| 2 | 30A | Güç Aktarma Organı K10trol Modülü (PCM) |
| 3 | 30A | Deniz Fenerleri / Otomatik Lambalar |
| 4 | 20A | K10sol güç çıkışı |
| 5 | 20A | Çekme geri vites / park lambaları |
| 6 | 15A | Otomatik park lambaları / lambaları, yolcu sigorta paneli güç sigortası # 18 |
| 7 | 20A | korna çalmak |
| 8 | 30A | Elektrikli kapı kilitleme |
| 9 | 15A | Sis farları, Elektrikli namlu |
| 10 | 20A | Benzin pompası |
| 11 | 20A | alternatör alanı |
| 12 | 20A | Arka yardımcı güç çıkışı |
| 13 | 15A | klima debriyajı |
| 14 | 20A | Güç çıkış kutusu |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 10 A | Gecikmeli aksesuar |
| 18 | 15A | PCM, Yakıt enjektörleri, Yakıt pompası rölesi, Rölanti hava k10trolü, Hava kütlesi ölçer |
| 19 | 10 A | Çekme durdurma ve sağa dönüş ışığı |
| 20 | 10 A | Çekme durdurma ve sola dönüş sinyali |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | 15A | HEGO Sensörü, Kanister Havalandırması, Otomatik Şanzıman, CMS Sensörü |
| 24 | – | Kullanılmamış |
| 101 | 30A | Çekme aküsünün şarj edilmesi |
| 102 | 50A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü, Çekiş K10trolü |
| 103 | 50A | Pille çalışan terminal bloğu |
| 104 | – | Kullanılmamış |
| 105 | 40A | Ön klima fanı |
| 106 | – | Kullanılmamış |
| 107 | 30A | Elektrikli ayarlanabilir yolcu koltuğu |
| 108 | 30A | Elektrikli çekme freni |
| 109 | 50A | pnömatik süspansiy10 |
| 110 | 30A | Klimalı koltuklar |
| 111 | 40A | K10tak anahtarı pil güç kaynağı (devreleri çalıştırma ve çalıştırma) |
| 112 | 30A | Elektrikli ayarlanabilir sürücü koltuğu, Ayarlanabilir pedallar |
| 113 | 40A | K10tak anahtarı pil güç kaynağı (sürücü devreleri ve aksesuarları) |
| 114 | – | Kullanılmamış |
| 115 | – | Kullanılmamış |
| 116 | 40A | Isıtmalı ızgara / aynalar |
| 117 | – | Kullanılmamış |
| 118 | – | Kullanılmamış |
| 201 | – | Çekici park lambası rölesi |
| 202 | – | Ön silecek çalıştırma / park rölesi |
| 203 | – | Çekme geri vites lambası rölesi |
| 204 | – | Klima debriyaj rölesi |
| 205 | – | Kullanılmamış |
| 206 | – | Sis farı rölesi |
| 207 | – | Ön cam yıkama pompası rölesi |
| 208 | – | Kullanılmamış |
| 209 | – | Kullanılmamış |
| 301 | – | Yakıt pompası rölesi |
| 302 | – | Çekme akü şarj rölesi |
| 303 | – | Silecek yüksek / düşük röle |
| 304 | – | PCM rölesi |
| 401 | – | Kullanılmamış |
| 501 | – | diyot PCM |
| 502 | – | Klima kompresörü diyotu |
| 503 | – | Otomatik park freni diyotu |
| 601 | 30A devre kesici | Elektrikli camlar, Sunroof |
| 602 | 50A | Elektrikli varil |
