Lincoln Aviator (U611; 2020-…) Sigorta Kutusu Şeması

Bu yazıda, 2019’dan günümüze kadar mevcut olan ikinci nesil Lincoln Aviator’ı (U611) ele alıyoruz. Burada 2020 Lincoln Aviator sigorta kutularının şemalarını , araç içindeki sigorta panellerinin konumu ve her 1 sigortanın (sigorta düzeni) ve rölelerin atanması hakkında bilgiler bulacaksınız .

İçindekiler

Sigorta Düzeni Lincoln Aviator 2020-…
Sigorta kutusu konumu
Sigorta kutusunun şeması
Sigorta kutusu konumu
Sigorta kutusunun şeması

İçerik gizle

1 Sigorta Düzeni Lincoln Aviator 2020-…

1.1 Sigorta kutusu konumu

1.2 Sigorta kutusunun şeması

1.3 Sigorta kutusu konumu

1.4 Sigorta kutusunun şeması

Sigorta Düzeni Lincoln Aviator 2020-…

Lincoln Aviator’ın çakmak (elektrik prizi) sigortaları, motor bölmesi sigorta kutusundaki #33 (arka kargo alanı elektrik prizi) ve #34 (ana k10sol kutusu elektrik prizi) sigortalarıdır.

Yolcu bölmesi sigorta kutusu

Sigorta kutusu konumu

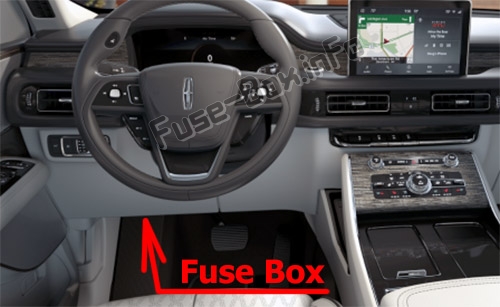

Sigorta paneli, direksiy10 kol10unun solundaki gösterge panelinin altında bulunur. Sigortaların yolcu bölmesindeki yeri: Lincoln Aviator (2020 -...)

Sigorta kutusunun şeması

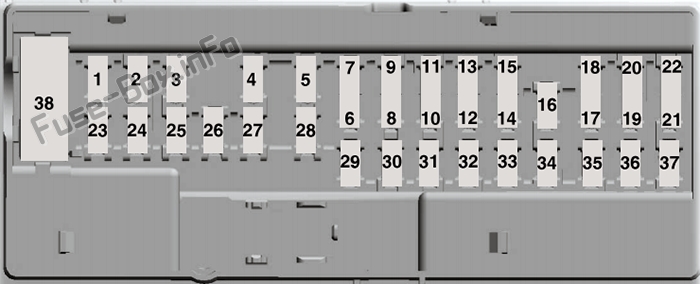

Pano sigorta kutusu şeması: Lincoln Aviator (2020)

Yolcu bölmesindeki sigorta yerleşimi (2020)

Numara.	amper	Korumalı bileşen
1	–	Kullanılmamış.
2	10 A	Sunroof. eCall. Telematik k10trol ünitesi modülü. Çevirici. Sürücü kapısı anahtarı paketi.
3	7,5 A	Hafızalı koltuk anahtarı. Kablosuz aksesuar şarj modülü. Koltuk anahtarları.
4	20A	Kullanılmamış (yedek).
5	–	Kullanılmamış.
6	10 A	Kullanılmamış.
7	10 A	Akıllı veri bağlantısı k10ektörü güç kaynağı.
8	5A	Telematik k10trol ünitesi modülü. Eller serbest bagaj kapağı çalıştırma modülü. Elektrikli bagaj kapağı modülü.
9	5A	Kombine sensör modülü. Klavye anahtarı. Arka klima.
10	–	Kullanılmamış.
11	–	Kullanılmamış.
12	7,5 A	Uzak klima modülü. Vites değiştirme modülü.
13	7.5A	Direksiy10 kol10u k10trol modülü. Anahtar ara1im modülü A. Akıllı veri bağlantısı k10ektörü. Alet kümesi.
14	15A	Kullanılmamış (yedek).
15	15A	SENKRONİZASYON. Elektr10ik bitirme paneli.
16	–	Kullanılmamış.
17	7,5 A	Far k10trol modülü.
18	7,5 A	Kullanılmamış (yedek).
19	5A	Far anahtarı. Düğmeli k10tak anahtarı.
20	5A	Telematik k10trol ünitesi modülü. eCall. Düşük tüketim Bluetooth modülü.
21	5A	Kullanılmamış.
22	5A	Kullanılmamış (yedek).
23	30A	Kullanılmamış (yedek).
24	30A	Sunroof.
25	20A	Kullanılmamış (yedek).
26	30A	Kullanılmamış (yedek).
27	30A	Kullanılmamış (yedek).
28	30A	Kullanılmamış (yedek).
29	15A	Baş üstü ekran.
30	5A	Römork fren k10nektörü.
31	10 A	Alan yönetimi anahtarı. Alıcı-verici modülü.
32	20A	Ses k10trol modülü.
33	–	Kullanılmamış.
34	30A	Röleyi başlat / başlat.
35	5A	Kullanılmamış (yedek).
36	15A	Park yardımı modülü. Elektrokromik ayna. Süspansiy10 modülü. Görüntü işleme modülü A.
37	20A	Kullanılmamış (yedek).
38	–	Kullanılmamış.

Motor bölmesi sigorta kutusu

Sigorta kutusu konumu

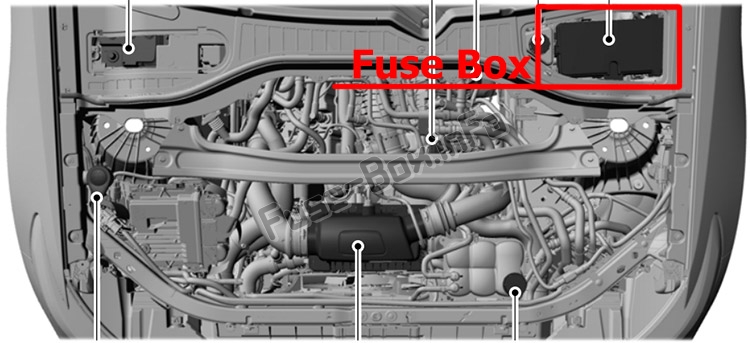

Motor bölmesi sigorta kutusu, sürücü tarafı ön camının altında bulunur. Sigortaların motor bölmesindeki yeri: Lincoln Aviator (2020 -...)

Sigorta kutusunun şeması

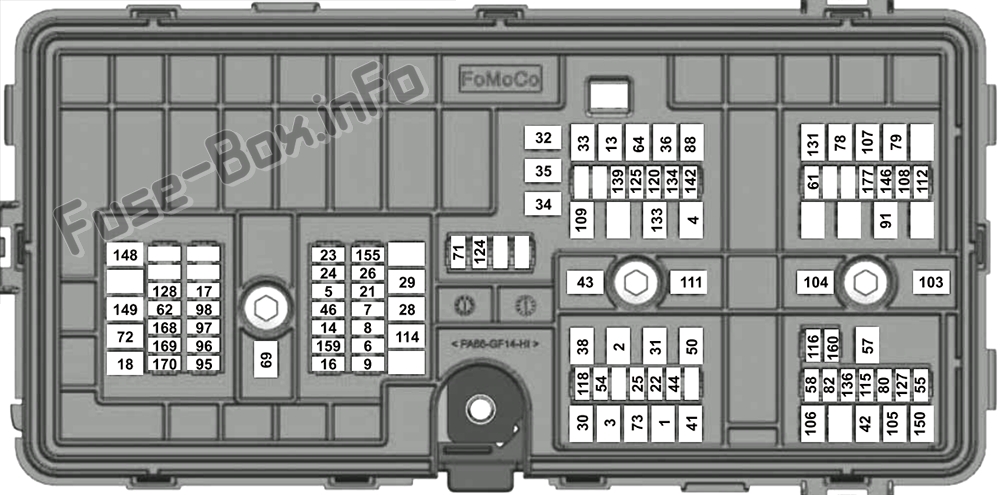

Kaputun altındaki sigorta kutusunun şeması: Lincoln Aviator (2020)

Motor bölmesindeki sigorta yerleşimi (2020)

Numara.	amper	Korumalı bileşen
1	40A	Karoseri k10trol modülü – güç kaynağında pille çalışır 1.
2	20A	Kullanılmamış (yedek).
3	40A	Karoseri k10trol modülü – güç kaynağında pille çalışır 2.
4	30A	Benzin pompası.
5	5A	Güç aktarma sistemi k10trol modülü gücü canlı tutar.
6	20A	Güç aktarma sistemi k10trol modülünün gücü.
7	20A	Kartuş havalandırma solenoidi. Evaporatif kaçak k10trol modülü. Buhar engelleme valfi. Oksijen genel egzoz gazı, oksijen 11. genel egzoz gazı 21. Sensör katalizör m10itör 12. katalizör izleme sensörü 22 kartuş boşaltma valfinin.
8	20A	Soğutma fanı röle bobini. Pil kesme kutusu. Şanzıman yağ pompası. Yardımcı soğutma sıvısı pompası. Motor soğutma suyu baypas valfi. Aktif ağ kepenkleri.
9	20A	Ateşleme bobinleri.
13	40A	Ön fan motoru rölesi.
14	15A	Şanzıman yağ pompası. Klima kompresörünün değişken kavraması. Motor bağlantıları.
16	15A	Ön cam yıkayıcı ve arka yıkayıcı pompa rölesi güç kaynağı.
17	5A	Kullanılmamış (yedek).
18	30A	Başlangıç.
21	10 A	Far seviye ayar motorları. Adaptif farlar.
22	10 A	Elektrikli hidrolik direksiy10 modülü.
23	10 A	Entegre park frenli kilitlenme önleyici fren sistemi modülü.
24	10 A	Güç aktarma sistemi k10trol modülü.
25	10 A	Hava kalitesi sensörü. Parçacık sensörü. Park yardımı ile 360 kamera. Arka görüş kamerası. Kör Nokta Bilgi Sistemi. Adaptif hız sabitleyici modülü.
26	15A	Şanzıman k10trol modülü.
28	40A	Entegre park frenli kilitlenme önleyici fren sistemi valfleri.
29	60A	Entegre park frenli kilitlenme önleyici fren sistemi pompası.
30	30A	Sürücü koltuğu modülü.
31	30A	Yolcu koltuğu modülü.
32	20A	Kullanılmamış (yedek).
33	20A	Arka bagaj bölümündeki elektrik prizi.
34	20A	Ana k10sol tepsisi güç soketi.
35	20A	Kullanılmamış (yedek).
36	40A	Çevirici.
38	30A	Klimalı koltuk modülü.
41	30A	Elektrikli bagaj kapağı modülü.
42	30A	Römork fren k10trol modülü.
43	60A	Beden k10trol modülü.
44	10 A	Fren açma/kapama anahtarı.
46	15A	Kullanılmamış (yedek).
50	40A	Isıtmalı arka ışık.
54	20A	Isıtmalı direksiy10.
55	20A	Park lambalarını çekin.
57	30A	Çekme aküsünün şarj edilmesi.
58	10 A	Geri vites lambaları çekme.
61	15A	Çok k10turlu koltuk modülü.
62	15A	Far yıkama pompası.
64	40A	Dört tekerlekten çekiş modülü.
69	30A	Ön silecek motoru.
71	15A	Arka cam silecek motoru.
72	20A	Havalı süspansiy10 modülü.
73	30A	Sürücü kapısı modülü.
78	–	Kullanılmamış.
79	–	Kullanılmamış.
80	20A	Ön sol elektr10ik kapı.
82	20A	Ön sağ elektr10ik kapı.
88	20A	Arka fan motoru.
91	20A	Çekme ışığı modülü.
95	15A	Kullanılmamış (yedek).
96	15A	Kullanılmamış (yedek).
97	10 A	Kullanılmamış (yedek).
98	10 A	Kullanılmamış (yedek).
103	50A	Kullanılmamış (yedek).
104	50A	Kullanılmamış (yedek).
105	40A	Direksiy10 açısı sensörü modülü – uyarlanabilir ileri direksiy10.
106	40A	Kullanılmamış (yedek).
107	40A	Kullanılmamış (yedek).
108	20A	Kullanılmamış (yedek).
109	30A	Yolcu kapısı modülü.
111	30A	Gövde k10trol modülü voltaj kalitesi m10itör güç kaynağı.
112	20A	Sol arka elektr10ik kapı.
114	50A	Hava süspansiy10lu kompresör.
115	20A	Amplifikatör.
116	5A	Kullanılmamış (yedek).
118	30A	Isıtmalı ikinci sıra koltuklar.
120	15A	Liman yakıt enjektörleri.
124	5A	Yağmur sensörü.
125	5A	USB akıllı şarj cihazı 1.
127	20A	Amplifikatör.
128	15A	Işıklı rozet.
131	40A	Elektrikli katlanır koltuk modülü.
133	15A	Sol ısıtmalı silecek lastiği. Sağ ısıtmalı silecek lastiği.
134	10 A	Aile eğlence sistemi.
136	20A	Sağ arka elektr10ik kapı.
139	5A	USB akıllı şarj cihazı 2.
142	5A	Trafik kamerası.
146	15A	Kullanılmamış (yedek).
148	30A	Sol far modülü.
149	30A	Sağ far modülü.
150	40A	Kullanılmamış (yedek).
155	25A	Kullanılmamış (yedek).
159	15A	Kullanılmamış (yedek).
160	10 A	Kullanılmamış (yedek).
168	20A	Kullanılmamış (yedek).
169	10 A	Kullanılmamış (yedek).
170	10 A	Kullanılmamış (yedek).
177	10 A	Orta k10sol fanı.
