Lexus SC 430 2001-2010 Sigorta Düzenlemesi

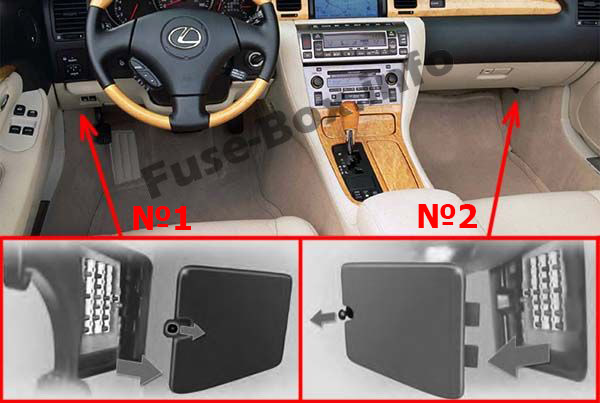

Sigorta kutusu konumu
Sigorta kutusu, sürücü tarafı kapak panelinin altında, kapağın altında bulunur.

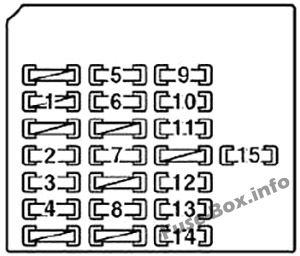

Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigortaların tahsisi №1
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 1 | T1 ve TE | 15 | Eğimli ve teleskopik direksiy10 |
| 2 | İŞARET | 5 | Klima sistemi, Ses sistemi, Torpido gözü aydınlatması, Yolculuk bilgi ekranı, Çakmak, Elektr10ik gaz kelebeği k10trol sistemi |
| 3 | FR BROUILLARD | 15 | Sis farları, Far anahtarı |
| 4 | DP / ZAFER | 30 | Elektrikli koltuk sistemi |
| 5 | KAZMAK | 10 | Göstergeler ve sayaçlar, Far temizleyici, Şarj sistemi, Emniyet kemeri ön gerdirici sistemi |
| 6 | MPX-IG | 7.5 | Eğimli ve teleskopik direksiy10, Elektrikli kapı kilitleme sistemi, SRS, Elektrikli koltuk sistemi |
| 7 | SİLECEK | 30 | silecek |
| 8 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 9 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 10 | AM1 | 5 | Enerji kaynağı |
| 11 | ABS-IG | 7.5 | 2001-2005; Araç Patinaj K10trol Sistemi
2005-2010; Araç stabilite k10trol sistemi |
| 12 | GÜVENLİK | 7.5 | 2001-2005: Sistem
2005-2010 hırsızlık önleme sistemi: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 13 | SIRA | 7.5 | Arka lambalar, Yan işaret lambaları, Park lambaları, Far anahtarı |
| 14 | DUR | 5 | Işıkları durdur |
| 15 | SU ISITICI | 10 | Klima sistemi |
Sigorta kutusu konumu
Yolcu tarafı koruma panelinin alt kısmında, kaputun altında bulunur.

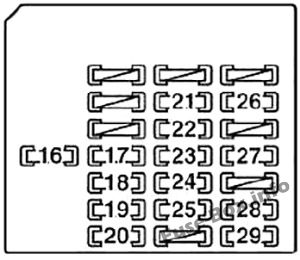

Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi №2
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 16 | IG2 | 7.5 | SRS |
| 17 | MPX-B1 | 7.5 | Elektrikli kapı kilitleri, Direksiy10 kilidi, Elektrikli koltuklar, Geri çekilebilir sert tavan, Motor immobilizeri |
| 18 | MPX-B3 | 7.5 | Yatırma ve Teleskopik Direksiy10, Far Anahtarı, Ön Cam Silecek ve Yıkayıcı Anahtarı, Dönüş Sinyali Anahtarı |
| 19 | KUBBE | 7.5 | İç aydınlatma, Kişisel aydınlatma, Makyaj aydınlatması, Lambaderler, Motor şalter aydınlatması, Bagaj aydınlatması, Anten, Garaj kapısı açıcı, Ses sistemi |
| 20 | MPX-B2 | 7.5 | Göstergeler ve Sayaçlar, Araç Patinaj K10trol Sistemi, Lastik Basıncı Uyarı Sistemi |
| 21 | H-LP LVL | 5 | 2001-2005: Far seviye ayar sistemi |
| 21 | H-LP LVL | 10 | 2005-2010: Far seviye ayar sistemi |
| 22 | DOMUZ | 10 | Vites kilit sistemi, Isıtmalı koltuk, Yolculuk bilgi ekranı, Anten, Dikiz aynası, Hırsız caydırma sistemi |
| 23 | MERKEZ | 20 | Koltuk ısıtıcısı |
| 24 | RADYO N° 2 | 10 | Ses sistemi, Yolculuk bilgi ekranı, Emniyet kemeri uyarı ışığı, Vites kilidi sistemi |
| 25 | SİGARA | 15 | çakmak |
| 26 | Yıkayıcı | 20 | Ön cam yıkayıcı |
| 27 | AC | 5 | Klima sistemi |
| 28 | PP / KUŞATMA | 30 | Elektrikli koltuk sistemi |
| 29 | televizy10 | 5 | TV, Navigasy10 sistemi |

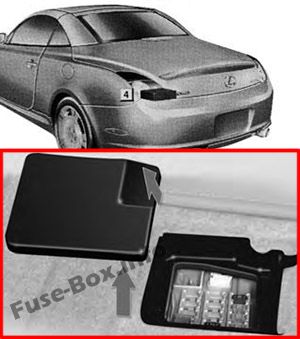

Bagaj kaplamasının altında bulunur.

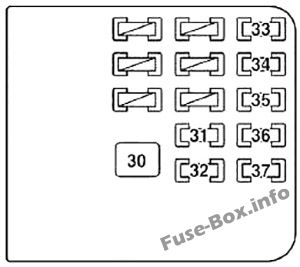

Bagajda sigorta tahsisi
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 30 | BOŞLUK | 30 | Arka cam buğu çözücü |
| 31 | LCE LP | 7.5 | Plaka lambaları |
| 32 | SAĞ ÇATI | 20 | Geri çekilebilir hardtop kilitleme sistemi |
| 33 | YAKIT OPN | 10 | Yakıt doldurma kapısı açacağı |
| 34 | SOL ÇATI | 20 | Geri çekilebilir hardtop kilitleme sistemi |
| 38 | YAYLA | 20 | Çeyrek pencere |
| 36 | SOL KANCA | 20 | Bagaj kilitleme sistemi |
| 37 | SAĞ KANCA | 20 | Bagaj kilitleme sistemi |
Sigorta kutusu konumu

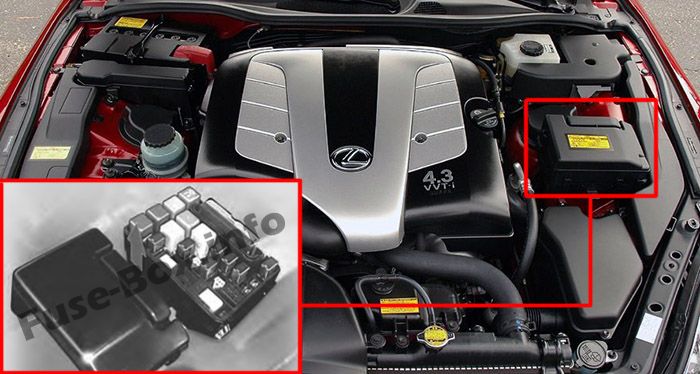

Sigorta kutusu motor bölmesinde (sağ taraf) bulunur.

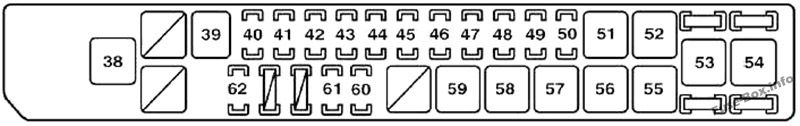

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №1
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 38 | IG2 | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 39 | MÜDÜR | 50 | Farlar (kısa huzme) |
| 40 | IG2 ANA | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 41 | KAPI P | 25 | Elektrikli camlar, Elektrikli kapı kilitleme sistemi, Elektrikli ayna k10trol sistemi, Dış ayna buğu çözücü, Kapı iç aydınlatma lambaları |
| 42 | KAPI D | 25 | Elektrikli camlar, Elektrikli kapı kilitleme sistemi, Elektrikli ayna k10trol sistemi, Dış ayna buğu çözücü, Kapı iç aydınlatma lambaları |
| 43 | KUPASI D / C | 15 | “DOME”, “MPX-B1”, “MPX-B2” ve “MPX-B3” için 1leşik bileşenler |
| 44 | TUR-TEHLİKE | 15 | Flaşörler, Acil durum flaşörleri |
| 45 | ETCS | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 46 | korna | 10 | Korna, Far anahtarı |
| 47 | RADYO N° 1 | 30 | Ses sistemi |
| 48 | TELEFON | 5 | Telef10 |
| 49 | ALT-S | 5 | Şarj sistemi |
| 50 | EFI | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 51 | AM 2 | 30 | “ST” ve “IG2” sigortalarındaki tüm bileşenler ve çalıştırma sistemi |
| 52 | ABS N°2 | 40 | Kilitlenme önleyici fren sistemi |
| 53 | HER ŞEY | 140 | Şarj sistemi |
| 54 | ABS N°1 | 60 | Kilitlenme önleyici fren sistemi |
| 55 | SU ISITICI | 50 | Klima sistemi |
| 56 | RR J/B | 50 | “DEFOG”, “TAVAN SAĞ”, “TAVAN SOL”, “LUG RH”, “LUG LH”. “P-PLATEAU”. Fusibles “LCE LP” ve “FUEL OPN” |
| 57 | CLN H-LP | 30 | Far temizleyici |
| 58 | FAN | 40 | Klima sistemi |
| 59 | FAN NO.2 | 40 | Klima sistemi |
| 60 | H-LP R LWR | 15 | Sağ far (kısa huzme) |
| 61 | H-LP L REO | 15 | Sol far (kısa huzme) |
| 62 | H-LP UPR | 20 | Far (uzun huzme), Far anahtarı |
Sigorta kutusu konumu

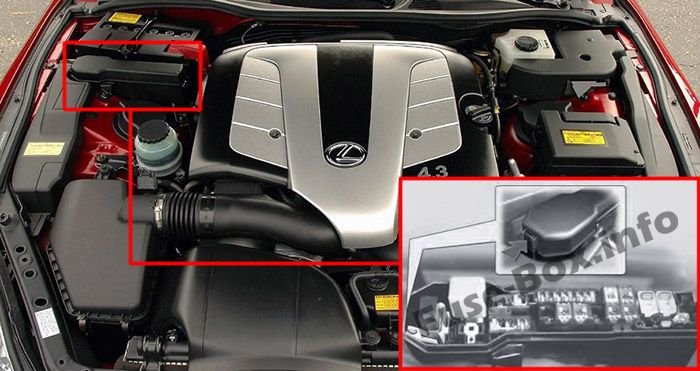

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta kutusunun şeması

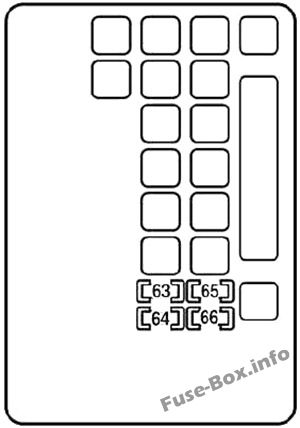

Motor bölmesi sigorta kutusundaki sigorta yerleşimi №2
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 63 | GİRİŞ | 7.5 | Başlangıç sistemi |
| 64 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Emisy10 K10trol Sistemi |
| 65 | IGN | 5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Kilitlenmeyi Önleyici Fren Sistemi, Çekiş K10trol Sistemi, Araç Denge K10trol Sistemi, Hız Sabitleme Sistemi |
| 66 | INJ | 5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
