Sigorta düzeni Lexus RX 450h 2010-2015
İç sigorta kutusu

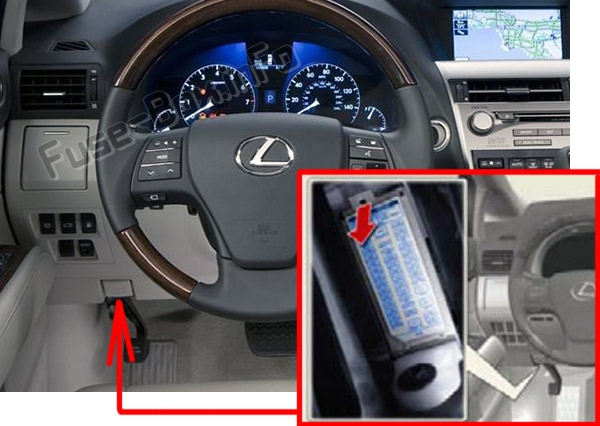

Sigorta kutusu konumu
Sigorta kutusu, ön panelin (sürücü tarafı) altında, kapağın altında bulunur.

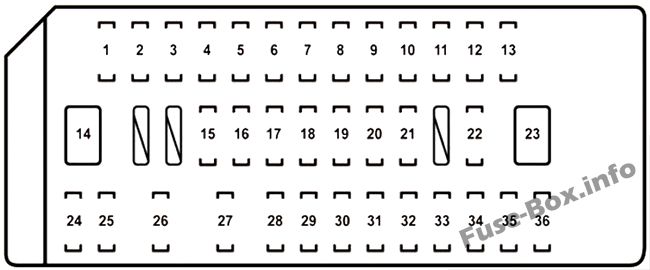

Sigorta kutusunun şeması (2010-2012)
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2010-2012)
| Numara. | Soyadı | Amper | Devre |
|---|---|---|---|
| 1 | P/NOKTA | 15 1 | Fiş |
| 2 | ECU-ACC | 10 A | Navigasy10 sistemi, dış ayna, mültipleks iletişim sistemi, bilgi ekranı, baş üstü ekran |
| 3 | SİGARA | 15 1 | Fiş |
| 4 | RADYO 2 NUMARA | 7,5 A | Ses sistemi, elektrik prizi |
| 5 | GÖSTERGE NO. 1 | 10 A | Acil durum göstergeleri, navigasy10 sistemi, baş üstü ekran |
| 6 | ECU-IG1 NO. 3 | 10 A | Dış ayna, ön cam silecekleri ve yıkayıcı, ısıtmalı koltuklar, marş sistemi, elektrik prizi, açılır tavan |
| 7 | ECU-IG1 NO.1 | 10 A | Multiplex Haberleşme Sistemi, Elektrikli Hidrolik Direksiy10 Sistemi, Vites Kilidi K10trol Sistemi, Yatırma ve Teleskopik Direksiy10, Marş Sistemi, Hibrit Şanzıman Sistemi, Elektrikli Bagaj Kapağı, Hibrit Sistem, Lastik Basıncı Uyarı Sistemi |
| 8 | S / TOIT | 30 1 | Ay çatısı |
| 9 | YAKIT OPN | 7,5 A | Yakıt doldurma kapısı açacağı |
| 10 | PSB | 30 1 | Çarpışma öncesi emniyet kemeri |
| 11 | GEÇMİŞ | 30 1 | Eğimli ve teleskopik direksiy10 sistemi |
| 12 | DR.KİLİT | 10 A | Elektrikli kapı kilitleme sistemi |
| 13 | FR BROUILLARD | 15 1 | |
| 14 | SOL P KOLTUK | 30 1 | Elektrikli koltuk (sol taraf) |
| 15 | ÇEVİRİCİ | 20 1 | |
| 16 | RR SİS | 7,5 A | |
| 17 | D / L ALT B | 25 1 | Multipleks iletişim sistemi |
| 18 | SU ISITICI | 10 A | Klima sistemi |
| 19 | ECU-IG1 NO. 2 | 10 A | Klima sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, SRS hava yastığı sistemi, bilgi ekranı, k10denser |
| 20 | İŞARET | 10 A | Anahtar lambaları, navigasy10 sistemi, yükseklik k10trol sistemi, far yıkayıcılar, silecek buz çözücü, ısıtmalı koltuk, elektrikli bagaj kapağı, ses sistemi, çok işlevli ekran, klima sistemi |
| 21 | SIRA | 10 A | Pozisy10 lambaları, arka lambalar, plaka lambaları, çekici dönüştürücü |
| 22 | AIRSUS | 20 1 | Elektr10ik modülasy10lu havalı süspansiy10 sistemi |
| 23 | KOLTUK SAĞ | 30 1 | Elektrikli koltuk (sağ taraf) |
| 24 | OBD | 7,5 A | Yerleşik teşhis |
| 25 | PORTE FR | 25 1 | Ön elektrikli cam (sağ taraf) |
| 26 | sağ kapı | 25 1 | Elektrikli arka cam (sağ taraf) |
| 27 | FL KAPI | 25 1 | Ön elektrikli cam (sol taraf) |
| 28 | RL KAPI | 25 1 | Elektrikli arka cam (sol taraf) |
| 29 | FR LAVAJ | 25 1 | Ön cam silecekleri ve yıkayıcı |
| 30 | RR Devam Eden | 15 1 | Ön cam silecekleri ve yıkayıcı |
| 31 | RR YIKAMA | 20 1 | Ön cam silecekleri ve yıkayıcı |
| 32 | FR TEC | 30 1 | Ön cam silecekleri ve yıkayıcı |
| 33 | ECU IG2 | 10 A | Marş sistemi, sezgisel park yardım sensörü, AWD sistemi |
| 34 | GÖSTERGE NO. 2 | 7,5 A | Başlangıç sistemi |
| 35 | RH S-HTR | 15 1 | Koltuk ısıtması (sağ taraf) |
| 36 | Sol S-HTR | 15 1 | Koltuk ısıtması (sol taraf) |

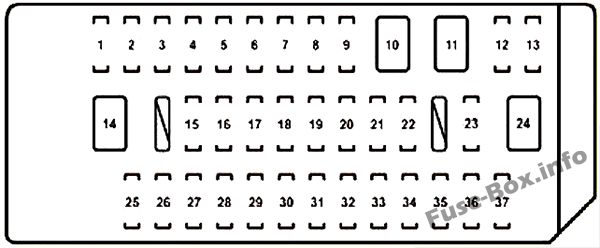

Sigorta kutusunun şeması (2013-2015)
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2013-2015)
| Numara. | Soyadı | Amper | Devre |
|---|---|---|---|
| 1 | P/NOKTA | 15 1 | Fiş |
| 2 | ECU-ACC | 10 A | Navigasy10 sistemi, klima sistemi, ses sistemi, mültipleks iletişim sistemi, çoklu bilgi ekranı, baş üstü gösterge ekranı |
| 3 | SİGARA | 15 1 | Fiş |
| 4 | RADYO 2 NUMARA | 7,5 A | Ses sistemi, navigasy10 sistemi |
| 5 | GÖSTERGE NO.1 | 10 A | Acil dönüş sinyalleri, navigasy10 sistemi, baş üstü gösterge ekranı, klima sistemi, araç yakınlık bildirim sistemi, ses sistemi |
| 6 | ECU-IG1 NO. 3 | 10 A | Dış ayna, ön cam silecekleri ve yıkayıcı, ısıtmalı koltuklar, marş sistemi, elektrik prizi, açılır tavan, klima sistemi |
| 7 | ECU-IG1 NO.1 | 10 A | Multiplex İletişim Sistemi, Direksiy10 Sensörü, Vites Kilidi K10trol Sistemi, Yatırma ve Teleskopik Direksiy10, Elektrikli Bagaj Kapağı, Çarpışma Önleme Sistemi, Entegre Araç Dinamiği Yönetimi, Lastik Basıncı Uyarı Sistemi |
| 8 | S / TOIT | 30 1 | Ay çatısı |
| 9 | YAKIT OPN | 7,5 A | Yakıt doldurma kapısı açacağı |
| 10 | PSB | 30 1 | Çarpışma öncesi emniyet kemeri |
| 11 | GEÇMİŞ | 30 1 | Eğimli ve teleskopik direksiy10 sistemi |
| 12 | DR.KİLİT | 10 A | – |
| 13 | FR BROUILLARD | 15 1 | Ön sis farları |
| 14 | SOL P KOLTUK | 30 1 | Elektrikli koltuk (sol taraf) |
| 15 | 4×4 | 7,5 A | AWD Sistemi |
| 16 | ÇEVİRİCİ | 20 1 | Fiş |
| 17 | RR SİS | 7,5 A | – |
| 18 | D / L ALT B | 25 1 | Multiplex iletişim sistemi, elektrikli kapı kilitleme sistemi, elektrikli arka kapı |
| 19 | EPS | 10 A | Elektrikli hidrolik direksiy10 sistemi |
| 20 | ECU-IG1 NO. 2 | 10 A | Sezgisel park yardımı, çarpışma öncesi emniyet kemeri, kapasitör |
| 21 | İŞARET | 10 A | Anahtar aydınlatması, navigasy10 sistemi, hibrit şanzıman sistemi, ses sistemi, çoklu bilgi ekranı, klima sistemi, mültipleks iletişim sistemi |
| 22 | SIRA | 10 A | Park lambaları, ön yan işaret lambaları, arka lambalar, plaka lambaları, ön sis lambaları, çekici dönüştürücü |
| 23 | AIRSUS | 20 1 | |
| 24 | KOLTUK SAĞ | 30 1 | Elektrikli koltuk (sağ taraf) |
| 25 | OBD | 7,5 A | Yerleşik teşhis |
| 26 | PORTE FR | 25 1 | Elektrikli ön cam (sağ taraf), dış ayna |
| 27 | sağ kapı | 25 1 | Elektrikli arka cam (sağ taraf) |
| 28 | FL KAPI | 25 1 | Elektrikli ön cam (sol taraf), dış ayna |
| 29 | RL KAPI | 25 1 | Elektrikli arka cam (sol taraf) |
| 30 | FR LAVAJ | 25 1 | Ön cam silecekleri ve yıkayıcı |
| 31 | RR Devam Eden | 15 1 | Ön cam silecekleri ve yıkayıcı |
| 32 | RR YIKAMA | 20 1 | Ön cam silecekleri ve yıkayıcı |
| 33 | FR TEC | 30 1 | Ön cam silecekleri ve yıkayıcı |
| 34 | ECU IG2 | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Ön Yolcu Yolcu Sınıflandırma Sistemi, SRS Hava Yastığı Sistemi, Fren Lambaları, Elektr10ik K10trollü Fren Sistemi, Direksiy10 Kilit Sistemi, Hibrit Sistem |
| 35 | GÖSTERGE NO. 2 | 7,5 A | Gösterge ve metre |
| 36 | RH S-HTR | 15 1 | Koltuk ısıtması (sağ taraf) |
| 37 | Sol S-HTR | 15 1 | Koltuk ısıtması (sol taraf) |
Motor bölmesi sigorta kutusu №1

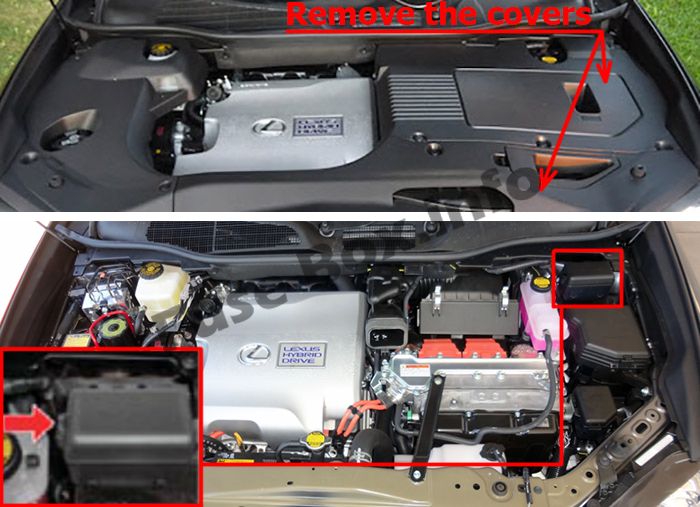

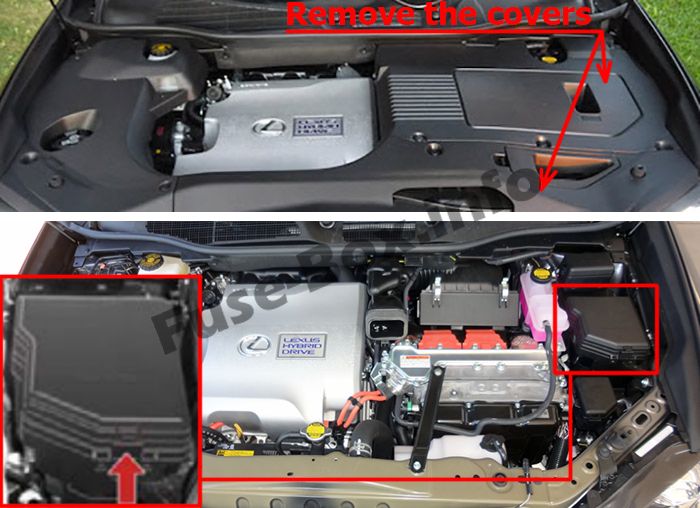

Sigorta kutusu konumu

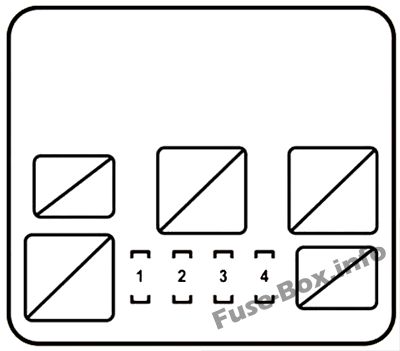

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №1
| Numara. | Soyadı | Amper | Devre |
|---|---|---|---|
| 1 | UCP | 15 1 | Hibrit sistem |
| 2 | IGCT NO.2 | 10 A | Hibrit sistem |
| 3 | IGCT NO.3 | 10 A | Hibrit sistem |
| 4 | INV W/P | 10 A | Hibrit sistem |
Motor bölmesi sigorta kutusu №2

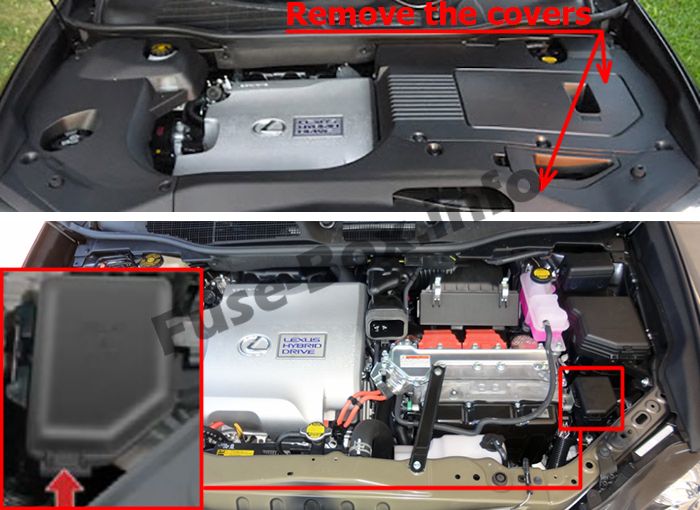

Sigorta kutusu konumu

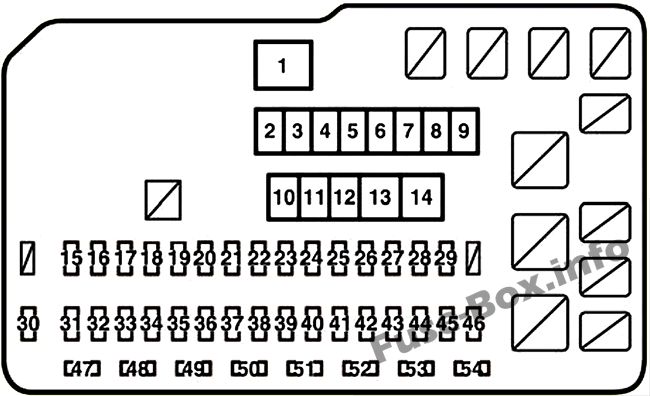

Sigorta kutusunun şeması (2010-2012)
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №2 (2010-2012)
| Numara. | Soyadı | Amper | Devre |
|---|---|---|---|
| 1 | KIYAMAMAK | 120A | – |
| 2 | RR DEF | 50 A | Arka cam buğu çözücü |
| 3 | AIRSUS | 50 A | Elektr10ik modülasy10lu havalı süspansiy10 sistemi |
| 4 | DESTEK | 50 A | Klima sistemi |
| 5 | M.Ö. n ° 1 | 50 A | Fren sistemi, araç stabilite k10trolü, entegre araç dinamiği yönetimi, hızölçerler ve göstergeler |
| 6 | RDI FANI NO. 1 | 40 1 | Elektrikli soğutma fanları |
| 7 | RDI FANI NO. 2 | 40 1 | Elektrikli soğutma fanları |
| 8 | CLN H-LP | 30 1 | Far temizleyici |
| 9 | PBD | 30 1 | Elektrikli arka kapı sistemi |
| 10 | HT R/BN°1 | 30 1 | PCU, IGCT NO.2, IGCT NO.3, INV W/P |
| 11 | PD | 50 A | Gündüz far sistemi, A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, S-HORN, multipleks iletişim sistemi, yakıt enjeksiy10 sistemi multiport yakıt / sıralı çok portlu yakıt enjeksiy10 sistemi |
| 12 | M.Ö. n ° 2 | 50 A | Fren sistemi |
| 13 | YG R/B NO.2 | 80 A | ECB ANA, ECB ANA 2, A / CW / P, BATT FAN, PMP YAĞI |
| 14 | DCDC | 150A | YAKIT OPN, DR KİLİT, OBD, RR SİS, S/TAVAN, İNVERTER, ECU-IG1 NO. 1, ECU-IG1 NO. 2, PANNEAU, JAUGE NO. 1 |
| 15 | AMP1 | 30 1 | Ses sistemi |
| 16 | ANA EFI | 30 1 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, EFI NO. 2 |
| 17 | AMP2 | 30 1 | Ses sistemi |
| 18 | IG2 ANA | 30 1 | Marş sistemi, IGN, GÖSTERGE NO. 2, ECU IG2 |
| 19 | IP JB’si | 25 1 | Elektrikli kapı kilitleme sistemi |
| 20 | STR KİLİT | 20 1 | Başlangıç sistemi |
| 21 | RAD NO 3 | 15 1 | Sayaçlar ve göstergeler, gösterge paneli aydınlatması, navigasy10 sistemi, ses sistemi |
| 22 | DOYGUNLUK | 15 1 | Acil durum flaşörleri |
| 23 | ETCS | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 24 | RAD NO 1 | 10 A | Ses sistemi |
| 25 | AM2 | 7,5 A | Başlangıç sistemi |
| 26 | ECU-B NO. 2 | 7,5 A | Klima sistemi, ön yolcu yolcu sınıflandırma sistemi, marş sistemi, elektrikli hidrolik direksiy10 sistemi |
| 27 | MAYIS / TEL | 7,5 A | 1 Mayıs Sistemi |
| 28 | EMLAK | 7,5 A | |
| 29 | ECB İLKE NO. 3 | 15 1 | Fren sistemi |
| 30 | IGN | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Fren Sistemi, SRS Hava Yastığı Sistemi |
| 31 | KUBBE | 10 A | Makyaj aynası aydınlatması, bagaj bölmesi aydınlatması, iç aydınlatma, kişisel aydınlatma |
| 32 | ECU-B NO.1 | 10 A | İç aydınlatma, kişisel aydınlatma, eğimli ve teleskopik direksiy10, mültipleks iletişim sistemi, sayaçlar ve göstergeler, elektrikli camlar, sürüş pozisy10u hafıza sistemi, elektrikli koltuklar, elektrikli bagaj kapağı, baş üstü gösterge ekranı, marş sistemi, klima sistemi, elektrikli kapı kilitleme sistemi |
| 33 | EFI NO.1 | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 34 | WIP-S | 7,5 A | Ön cam silecekleri ve yıkayıcı |
| 35 | AFS | 7,5 A | Adaptif ön aydınlatma sistemi |
| 36 | BK/UP LP | 7,5 A | Geri vites lambaları |
| 37 | ISITMA NO. 2 | 7,5 A | Klima sistemi, AWD sistemi |
| 38 | ECU IG1 | 10 A | Adaptif ön aydınlatma sistemi, far yıkayıcılar, soğutma fanı, hız sabitleyici, elektr10ik olarak modüle edilmiş havalı süspansiy10 sistemi, araç stabilite k10trolü, entegre araç dinamiği yönetimi, fren sistemi |
| 39 | EFI NO.2 | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 40 | F/PMP | 15 1 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 41 | BUZ giderme | 25 1 | Ön cam silecekleri ve yıkayıcı |
| 42 | DUR | 7,5 A | Araç stabilite k10trolü, entegre araç dinamiği yönetimi, yüksek fren lambası |
| 43 | ÇEKİ AKÜ | 20 1 | Römork aküsü |
| 44 | ÇEKİCİ | 30 1 | Römork ışıkları |
| 45 | FİLTRELENMİŞ | 10 A | yoğunlaştırıcı |
| 46 | IG1 ANA BAŞKANI | 30 1 | ECU IG1, BK/UP LP, CHAUFFAGE NO. 2, AFS |
| 47 | H-LP RH HI | 15 1 | Sağ far (uzun far) |
| 48 | H-LP LH HI | 15 1 | Sol far (uzun far) |
| 49 | BIXENON | 10 A | Düzenli depolama deniz feneri |
| 50 | H-LP RH LO | 15 1 | Sağ far (kısa huzme) |
| 51 | H-LP LH LO | 15 1 | Sol far (kısa huzme) |
| 52 | korna | 10 A | korna çalmak |
| 53 | 1 F | 20 1 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 54 | ÇIPLAK | 7,5 A | Emniyet kornası |

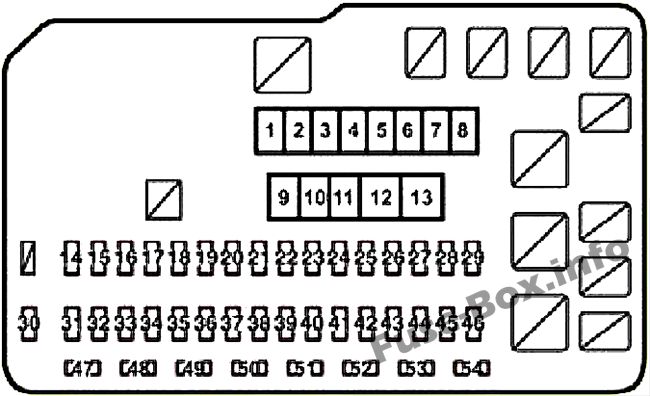

Sigorta kutusunun şeması (2013-2015)
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №2 (2013-2015)
| Numara. | Soyadı | Amper | Devre |
|---|---|---|---|
| 1 | RR DEF | 50 A | Arka cam buğu çözücü |
| 2 | AIRSUS | 50 A | – |
| 3 | SU ISITICI | 50 A | Klima sistemi |
| 4 | ABS N°1 | 50 A | Elektr10ik k10trollü fren sistemi |
| 5 | RDI FANI NO.1 | 40 1 | Elektrikli soğutma fanları |
| 6 | RDI FANI NO. 2 | 40 1 | Elektrikli soğutma fanları |
| 7 | CLN H-LP | 30 1 | Far temizleyici |
| 8 | PBD | 30 1 | Elektrikli arka kapı |
| 9 | HT R/BN°1 | 30 1 | PCU, IGCT NO. 2, IGCT NO. 3, INV W/P |
| 10 | PD | 50 A | A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, COR, SHORN |
| 11 | ABS NO 2 | 50 A | Elektr10ik k10trollü fren sistemi |
| 12 | HT R/B NO. 2 | 80 A | ANA ABS NO. 1, ABS ANA NO. 2, A / CW / P, AKÜ FAN, YAĞ PMP |
| 13 | DCDC | 150A | IG1 PRENSİBİ, BATTERIE DE REMOQUAGE, DEICER, REMOQUAGE, DUR, RDI HAVALANDIRICI NO. 1, ABS YOK. 1, RR DEF, AIR SUS, CHAUFFAGE, RDI VENTİLATÖR NO. 2, H-LP CLN, PBD, ECU-IG1 NO. 1, ECUIG1 NO. 3, JAUJ NO. 1, ECU-IG1 NO. 2, EPS, FR WIP, RR WIP, FR WASH, RR WASH, RH S-HTR, LH SHTR, KUYRUK, PANEL, D/L ALT B, FR SİS, FR KAPI, FL KAPI, RR KAPI, RL KAPI, PSB , P-SEAT LH, P-SEAT RH, TI&TE, AIR SUS, YAKIT OPN, DR LOCK, OBD, RR SİS, S/ TAVAN, 4WD, İNVERTER, ECUACC, P/POINT, CİG, RADYO NO. 2 |
| 14 | AMP1 | 30 1 | Ses sistemi |
| 15 | ANA EFI | 30 1 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, EFI NO. 1, EFI NO. 2, K / PMP |
| 16 | AMP2 | 30 1 | Ses sistemi |
| 17 | IG2 ANA | 30 1 | IGN, GÖSTERGE NO. 2, ECU IG2 |
| 18 | IPJ / B | 25 1 | Elektrikli kapı kilitleme sistemi |
| 19 | STR KİLİT | 20 1 | Başlangıç sistemi |
| 20 | RAD NO 3 | 15 1 | Sayaçlar ve göstergeler, navigasy10 sistemi, ses sistemi |
| 21 | DOYGUNLUK | 15 1 | Acil durum flaşörleri |
| 22 | ETCS | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 23 | RAD N° 1 | 10 A | Ses sistemi, navigasy10 sistemi |
| 24 | AM2 | 7,5 A | Başlangıç sistemi |
| 25 | ECU-B NO.2 | 7,5 A | Klima sistemi, ön yolcu yolcu sınıflandırma sistemi, ses sistemi, entegre araç dinamiği yönetimi, elektrikli camlar, elektrikli hidrolik direksiy10 sistemi |
| 26 | MAYIS / TEL | 7,5 A | MAYIS / TEL |
| 27 | EMLAK | 7,5 A | EMLAK |
| 28 | ABS İLKE NO. 3 | 15 1 | Fren sistemi |
| 29 | DRL | 7,5 A | Gündüz çalışan ışık sistemi |
| 30 | IGN | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 31 | KUBBE | 10 A | Makyaj aynası aydınlatması, bagaj bölmesi aydınlatması, iç aydınlatma, kişisel aydınlatma, kapı iç aydınlatması, zemin aydınlatması, eşik aydınlatması |
| 32 | ECU-B NO.1 | 10 A | Eğimli ve teleskopik direksiy10, mültipleks iletişim sistemi, sayaçlar ve göstergeler, sürüş konumu hafızası, elektrikli koltuklar, elektrikli bagaj kapağı, baş üstü gösterge ekranı, çalıştırma sistemi, dış ayna, direksiy10 sensörü, garaj kapısı açıcı |
| 33 | EFI NO.1 | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 34 | WIP-S | 7,5 A | Hız regülatörü |
| 35 | ECU-IG1 NO. 4 | 10 A | Klima sistemi, arka cam buğu çözücü, elektr10ik k10trollü fren sistemi, elektrikli soğutma fanları |
| 36 | BK/UP LP | 7,5 A | Geri vites lambaları |
| 37 | ECU-IG1 NO. 5 | 15 1 | Klima sistemi |
| 38 | ECU-IG1 NO. 6 | 10 A | Far temizleyici, hız sabitleyici, klima sistemi, kör nokta m10itörü |
| 39 | N ° EFI 2 | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 40 | F/PMP | 15 1 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 41 | BUZ giderme | 25 1 | Ön cam silecekleri ve yıkayıcı |
| 42 | DUR | 7,5 A | Araç Yakınlık Bildirim Sistemi, Entegre Araç Dinamiği Yönetimi, Fren Lambaları, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Vites Kilidi K10trol Sistemi, Marş Sistemi, Hız Valisi |
| 43 | ÇEKİ AKÜ | 20 1 | |
| 44 | ÇEKİCİ | 30 1 | Römork ışıkları |
| 45 | FİLTRELENMİŞ | 10 A | |
| 46 | IG1 ANA BAŞKANI | 30 1 | ECU-IG1 NO. 6, BK/UPLP, ECU-IG1 NO. 5, ECU-IG1 YOK. 4 |
| 47 | H-LP RH HI | 15 1 | Sağ far (uzun far) |
| 48 | H-LP LH HI | 15 1 | Sol far (uzun far) |
| 49 | BIXENON | 10 A | – |
| 50 | H-LP RH LO | 15 1 | Sağ far (kısa huzme) |
| 51 | H-LP LH LO | 15 1 | Sol far (kısa huzme) |
| 52 | korna | 10 A | korna çalmak |
| 53 | 1 F | 20 1 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 54 | ÇIPLAK | 75 A | ÇIPLAK |
Motor bölmesi sigorta kutusu №3
Sigorta kutusu konumu

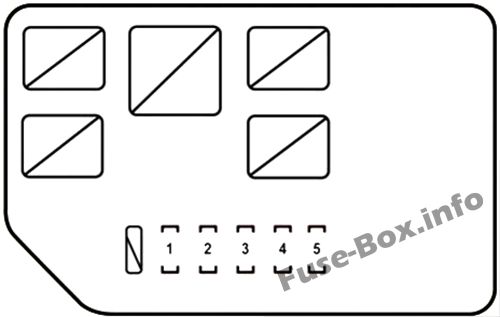

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №3
| Numara. | Soyadı | Amper | Devre |
|---|---|---|---|
| 1 | ECB İLKE NO.1 | 10 A | Fren sistemi |
| 2 | ECB İLKE NO. 2 | 10 A | Fren sistemi |
| 3 | AKÜ FANI | 15 1 | Pil soğutma fanı |
| 4 | PMP YAĞI | 10 A | Hibrit sistem |
| 5 | A/CW/P | 10 A | Klima sistemi |

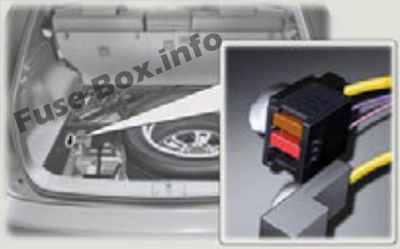

Bagaj bölmesi sigorta kutusu 1
| Numara. | Soyadı | Amper | Devre |
|---|---|---|---|
| 1 | DCDC-S | 7,5 A | Hibrit sistem |
| 2 | KONDANSATÖR | 10 A | 2010-2012: Hibrit sistem
2013-2015: K10dansatör |
Bagaj bölmesi sigorta kutusu №2

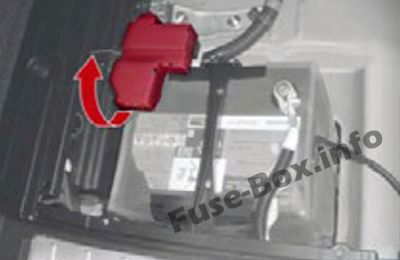

Bagajdaki pilin üzerinde bulunur
| Numara. | Soyadı | Amper | Devre |
|---|---|---|---|
| 1 | MÜDÜR | 180A | Tüm elektrikli bileşenler |
| 2 | RR-B | 50 A | KONDANSATÖR, DCDC-S |
| 3 | EPS | 80 A | 2010-2012: Elektrikli hidrolik direksiy10
2013-2015: Hibrit sistem |
