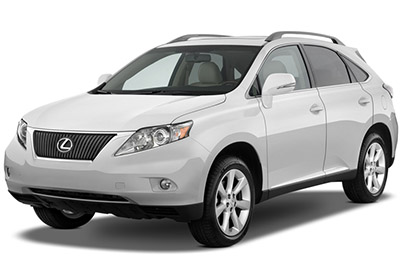

Bu yazıda, 2010’dan 2015’e kadar üretilen üçüncü nesil Lexus RX’i (AL10) ele alıyoruz. Burada
Lexus RX 350 2010-2015 Sigorta Düzeni

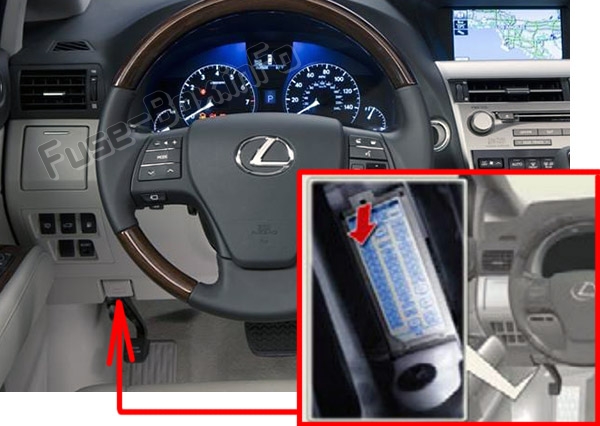

Sigorta kutusu konumu
Sigorta kutusu, ön panelin (sürücü tarafı) altında, kapağın altında bulunur.

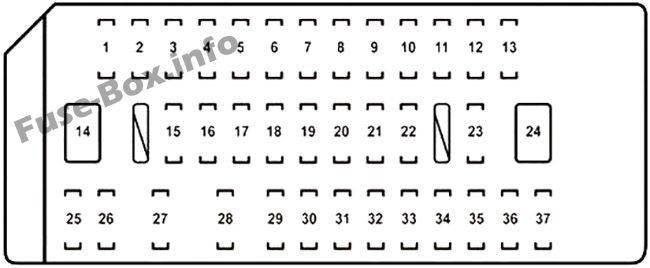

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | A | Bir işlev |
|---|---|---|---|
| 1 | P/NOKTA | 15 | Fiş |
| 2 | ECU-ACC | 10 | Navigasy10 sistemi, dış ayna (2010-2012), mültipleks iletişim sistemi, araç bilgi ekranı, head-up display, klima sistemi (2013-2015), ses sistemi, (2013-2015) |
| 3 | SİGARA | 15 | Fiş |
| 4 | RADYO 2 NUMARA | 7.5 | Ses sistemi, elektrik prizi (2010-2012), navigasy10 sistemi (2013-2015) |
| 5 | GÖSTERGE NO. 1 | 10 | Acil durum dönüş sinyalleri, navigasy10 sistemi, baş üstü gösterge ekranı, klima sistemi (2013-2015), şarj sistemi (2013-2015) |
| 6 | ECU-IG1 NO. 3 | 10 | Dış ayna, cam silecekleri ve yıkayıcı, ısıtmalı koltuklar, marş sistemi, elektrik prizi, açılır tavan, otomatik uzun huzmeler (2010-2012), klima sistemi (2013-2015) |
| 7 | ECU-IG1 NO.1 | 10 | Multiplex haberleşme sistemi, elektrikli hidrolik direksiy10 sistemi, vites kilidi k10trol sistemi, tilt ve teleskopik direksiy10, çalıştırma sistemi, otomatik şanzıman sistemi, elektrikli arka kapı, lastik basınç uyarı sistemi, k10trol sistemi araç dengesi (2013-2015), çarpışma öncesi sistem ( 2013-2015) |
| 8 | S / TOIT | 30 | Ay çatısı |
| 9 | YAKIT OPN | 7.5 | Yakıt doldurma kapısı açacağı |
| 10 | PSB | 30 | Çarpışma öncesi emniyet kemeri |
| 11 | GEÇMİŞ | 30 | Eğimli ve teleskopik direksiy10 sistemi |
| 12 | DR.KİLİT | 10 | Elektrikli kapı kilitleme sistemi |
| 13 | FR BROUILLARD | 15 | 2010-2012: Ön günlük ışıkları |
| 13 | FR BROUILLARD | 7.5 | 2013-2015: Ön günlük ışıkları |
| 14 | SOL P KOLTUK | 30 | Elektrikli koltuk (sol taraf) |
| 15 | 4×4 | 7.5 | AWD Sistemi |
| 16 | ÇEVİRİCİ | 20 | 2013-2015: Elektrik prizi |
| 17 | RR SİS | 7.5 | – |
| 18 | D/LALTB | 25 | Multiplex iletişim sistemi, elektrikli kapı kilitleme sistemi (2013-2015), elektrikli arka kapı (2013-2015) |
| 19 | SU ISITICI | 10 | 2010-2012: Klima sistemi |
| 19 | ESP | 10 | 2013-2015: Elektrikli hidrolik direksiy10 |
| 20 | ECU-IG1 NO. 2 | 10 | 2010-2012: Klima sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, SRS hava yastığı sistemi, çoklu bilgi ekranı
2013-2015: Sezgisel park yardımı, AWD sistemi, çarpışma öncesi emniyet kemeri |
| 21 | İŞARET | 10 | 2010-2012: Anahtar aydınlatması, navigasy10 sistemi, yükseklik k10trol sistemi, far yıkayıcıları, silecek buz çözücü, koltuk ısıtması, elektrikli arka kapı, ses sistemi, çok işlevli ekran, klima sistemi
2013-2015: Anahtar aydınlatması, navigasy10 sistemi, müzik sistemi, bilgi ekranı, klima sistemi, otomatik mültipleks iletişim sistemi, şanzıman sistemi |
| 22 | SIRA | 10 | Park lambaları, yan işaret lambaları, arka lambalar, plaka lambaları, ön sis lambaları, çekici dönüştürücü |
| 23 | AIRSUS | 20 | 2010-2012: Elektr10ik modülasy10lu havalı süspansiy10 sistemi |
| 24 | KOLTUK SAĞ | 30 | Elektrikli koltuk (sağ taraf) |
| 25 | OBD | 7.5 | Yerleşik teşhis |
| 26 | PORTE FR | 25 | Elektrikli cam ön (sağ taraf), dış ayna (2013-2015) |
| 27 | sağ kapı | 25 | Elektrikli arka cam (sağ taraf) |
| 28 | FL KAPI | 25 | Elektrikli ön cam (sol taraf), dış ayna (2013-2015) |
| 29 | RL KAPI | 25 | Elektrikli arka cam (sol taraf) |
| 30 | FR LAVAJ | 25 | Ön cam silecekleri ve yıkayıcı |
| 31 | RR Devam Eden | 15 | Ön cam silecekleri ve yıkayıcı |
| 32 | RR YIKAMA | 20 | Ön cam silecekleri ve yıkayıcı |
| 33 | FR TEC | 30 | Ön cam silecekleri ve yıkayıcı |
| 34 | ECU IG2 | 10 | 2010-2012: Marş sistemi, Sezgisel park yardımı sensörü, AWD sistemi
2013-2015: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Ön Yolcu Yolcu Sınıflandırma Sistemi, SRS Hava Yastığı Sistemi, Fren Lambaları, Elektr10ik K10trollü Şanzıman, Direksiy10 Kilit Sistemi |
| 35 | GÖSTERGE NO. 2 | 7.5 | 2010-2012: Çalıştırma sistemi
2013-2015: Gösterge ve sayaçlar |
| 36 | RH S-HTR | 15 | Koltuk ısıtması (sağ taraf) |
| 37 | Sol S-HTR | 15 | Koltuk ısıtması (sol taraf) |

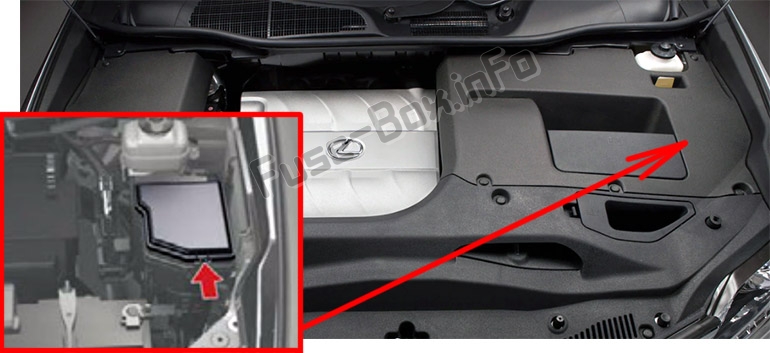

Sigorta kutusu konumu
Motor bölmesinde (sol taraf), kaputların altında bulunur.

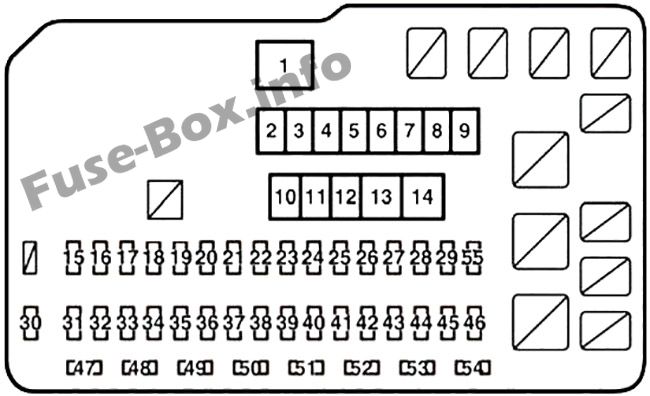

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | A | Bir işlev |
|---|---|---|---|
| 1 | RDI FANI NO. 1 | 80 | Elektrikli soğutma fanları |
| 2 | RR DEF | 50 | Arka cam buğu çözücü |
| 3 | AIRSUS | 50 | 2010-2012: Elektr10ik modülasy10lu havalı süspansiy10 sistemi |
| 4 | DESTEK | 50 | Klima sistemi |
| 5 | KIYAMAMAK | 30 | – |
| 6 | KIYAMAMAK | 40 | – |
| 7 | ABS N°2 | 30 | 2010-2012: Kilitlenme önleyici fren sistemi
2013-2015: Araç stabilite k10trolü |
| 8 | CLN H-LP | 30 | Far temizleyici |
| 9 | PBD | 30 | Elektrikli arka kapı sistemi |
| 10 | NS | 30 | Başlangıç sistemi |
| 11 | PD | 50 | 2010-2012: Gündüz yanan ışık sistemi, A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, S-HORN, mültipleks iletişim sistemi, enjeksiy10 Çok Noktalı Yakıt Sistem / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
2013-2015 : A/F, H-LP RH YÜKSEK, H-LP LH LO, H-LP RH LO, H-LP LH YÜKSEK, KORNA, SHORN |
| 12 | ABS N°1 | 50 | 2010-2012: Kilitlenme önleyici fren sistemi
2013-2015: Araç stabilite k10trolü |
| 13 | EPS | 60 | Elektrikli hidrolik direksiy10 sistemi |
| 14 | HER ŞEY | 140 | 2010-2012 : YAKIT OPN, DR KİLİT, OBD, RR SİS, S/TAVAN, 4WD, İNVERTER, ECU IG1 NO. 1, ECU IG1 NO. 2, PANNEAU, JAUGE NO. 1
2013-2015 : IG1 PRENSİBİ, BATTERIE DE REMOQUAGE, DEICER, REMORQUAGE, DUR, RDI VENTİLATÖR NO. 1, FİLTRE, DEF RR, HAVA SUS, ŞAÖF, ABS NO. 2, H-LP CLN, PBD, ECU-IG1 NO. 1, ECU-IG1 NO. 3, JAUJ NO. 1, ECU-IG1 NO. 2, EPS, FR WIP, RR WIP, FR WASH, RR WASH, RH S-HTR, LH S-HTR, KUYRUK, PANEL, D/L ALT B, FR FOG, FR KAPI, FL KAPI, RR KAPI, RL KAPI , PSB, P-SEAT LH, P-SEAT SAĞ, TIScTE, YAKIT OPN, DR LOCK, OBD, RR SİS, S/TAVAN, 4WD, İNVERTER, ECU-ACC, P/POINT, CİG, RADYO NO. 2 |
| 15 | AMP1 | 30 | Ses sistemi |
| 16 | ANA EFI | 30 | 2010-2012: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, EFI NO. 1, EFI NO. 2
2013-2015: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektr10ik K10trollü Şanzıman, EFI NO. 1, EFI NO. 2, K / PMP |
| 17 | AMP2 | 30 | Ses sistemi |
| 18 | IG2 | 30 | 2010-2012: Marş sistemi, IGN, GÖSTERGE NO. 2, ECU IG NO. 2
2013-2015: IGN, GÖSTERGE NO. 2, ECU IG2 |
| 19 | IP JB’si | 25 | Elektrikli kapı kilitleme sistemi |
| 20 | STR KİLİT | 20 | Başlangıç sistemi |
| 21 | RAD NO 3 | 15 | 2010-2012: Kilometre sayacı ve gösterge ışıkları, gösterge paneli ışıkları, navigasy10 sistemi, ses sistemi, arka koltuk eğlence sistemi
2013-2015: Sayaçlar ve göstergeler, navigasy10 sistemi, ses sistemi |
| 22 | DOYGUNLUK | 15 | Acil durum flaşörleri |
| 23 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 24 | RAD NO 1 | 10 | Ses sistemi, navigasy10 sistemi (2013-2015) |
| 25 | AM2 | 7.5 | Başlangıç sistemi |
| 26 | ECU-BNO. 2 | 7.5 | 2010-2012: Klima sistemi, ön yolcu yolcu sınıflandırma sistemi, marş sistemi
2013-2015: Klima sistemi, ön yolcu yolcu sınıflandırma sistemi, ses sistemi, araç denge k10trol sistemi, elektrikli camlar |
| 27 | MAYIS / TEL | 7.5 | 2013-2015: MAYIS / TEL |
| 28 | EMLAK | 7.5 | 2013-2015: IMMOBI |
| 29 | ALT-S | 7.5 | Şarj sistemi |
| 30 | IGN | 10 | 2010-2012: Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
2013-2015: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 31 | KUBBE | 10 | Makyaj aynası aydınlatması, bagaj aydınlatması, iç aydınlatma, kişisel aydınlatma, kapı iç aydınlatması (2013-2015), zemin aydınlatması (2013-2015), eşik aydınlatması (2013-2015) |
| 32 | ECU-B NO. 1 | 7.5 | 2010-2012: İç aydınlatma, kişisel aydınlatma, eğimli ve teleskopik direksiy10, mültipleks iletişim sistemi, sayaçlar ve göstergeler, elektrikli cam, sürüş pozisy10u hafıza sistemi, elektrikli koltuklar, elektrikli bagaj kapısı, baş üstü gösterge ekranı, marş sistemi, sistem kliması, elektrikli kapı kilitleme sistemi |
| 32 | ECU-B NO. 1 | 10 | 2013-2015: Eğimli ve teleskopik direksiy10, mültipleks iletişim sistemi, sayaçlar ve göstergeler, sürüş konumu hafızası, elektrikli koltuklar, elektrikli arka kapı, baş üstü gösterge ekranı, marş sistemi, dış ayna, direksiy10 sensörü, kapı açma garajı |
| 33 | N ° EFI 1 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektr10ik K10trollü Şanzıman (2013-2015) |
| 34 | WIP-S | 7.5 | 2010-2012: Ön cam silecekleri ve yıkayıcı
2013-2015: Hız sabitleyici |
| 35 | AFS | 7.5 | 2010-2012: Uyarlanabilir ön aydınlatma sistemi |
| 35 | ECU-IG1 NO. 4 | 10 | 2013-2015: Klima sistemi, arka cam buğu çözücü, araç stabilite k10trol sistemi, elektrikli soğutma fanları |
| 36 | BK/UP LP | 7.5 | sallanan lambalar |
| 37 | ISITMA NO. 2 | 7.5 | 2010-2012: Klima sistemi, AWD sistemi |
| 37 | ECU-IG1 NO. 5 | 2013-2015: Klima sistemi | |
| 38 | ECU IG1 | 10 | 2010-2012: Uyarlanabilir ön aydınlatma sistemi, far yıkayıcılar, soğutma fanı, hız sabitleyici, elektr10ik olarak modüle edilmiş havalı süspansiy10 sistemi, araç stabilite k10trolü, entegre araç dinamiği yönetimi |
| 38 | ECU-IG1 NO. 6 | 2013-2015: Far temizleyici, hız sabitleyici, araç denge k10trolü, klima sistemi, kör nokta m10itörü | |
| 39 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 40 | F / POMPA | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 41 | BUZ giderme | 25 | Ön cam silecekleri ve yıkayıcı |
| 42 | DUR | 7.5 | 2010-2012: Araç stabilite k10trolü, entegre araç dinamiği yönetimi, yangın
yüksek durma 2013-2015: Araç stabilite k10trolü, entegre araç dinamiği yönetimi, fren lambaları, elektr10ik k10trollü şanzıman, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, vites kilidi k10trol sistemi, çalıştırma sistemi |
| 43 | ÇEKİ AKÜ | 20 | Römork aküsü |
| 44 | ÇEKİCİ | 30 | Römork ışıkları |
| 45 | FİLTRELENMİŞ | 10 | 2010-2012: K10denser |
| 46 | IG1 ANA BAŞKANI | 30 | 2010-2012: ECU IG1, BK / UPLP, ISITMA NO. 2, AFS
2013-2015 : ECU-IG1 NO. 6, BK/UP LP, ECU IG1 NO. 5, ECU-IG1 YOK. 4 |
| 47 | H-LP RH HI | 15 | Sağ far (uzun far) |
| 48 | H-LP LH HI | 15 | Sol far (uzun far) |
| 49 | BIXENON | 10 | 2010-2012: Deniz Feneri deşarjı |
| 50 | H-LP RH LO | 15 | Sağ far (kısa huzme) |
| 51 | H-LP LH LO | 15 | Sol far (kısa huzme) |
| 52 | korna | 10 | korna çalmak |
| 53 | 1 F | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 54 | ÇIPLAK | 7.5 | Emniyet kornası |
| 55 | DRL | 7.5 | Gündüz çalışan ışık sistemi |
