Bu yazıda size sigorta kutusu şemalarını bulacaksınız İşte 2003’ten 2009’a üretilen ikinci nesil Lexus RX (XU30), dikkate
İçindekiler
Lexus RX330, RX350 2003-2009 Sigorta Düzenlemesi
İç sigorta kutusu

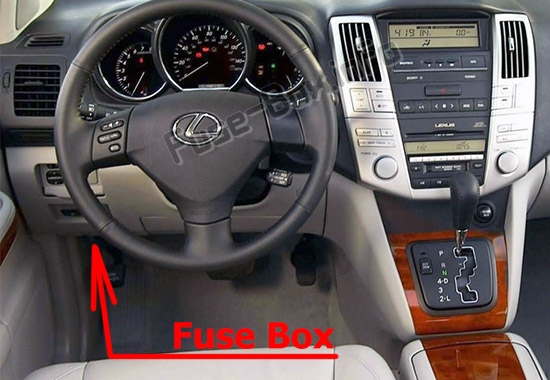

Sigorta kutusu konumu
Sigorta kutusu, ön panelin (sürücü tarafı) altında, kapağın altında bulunur.

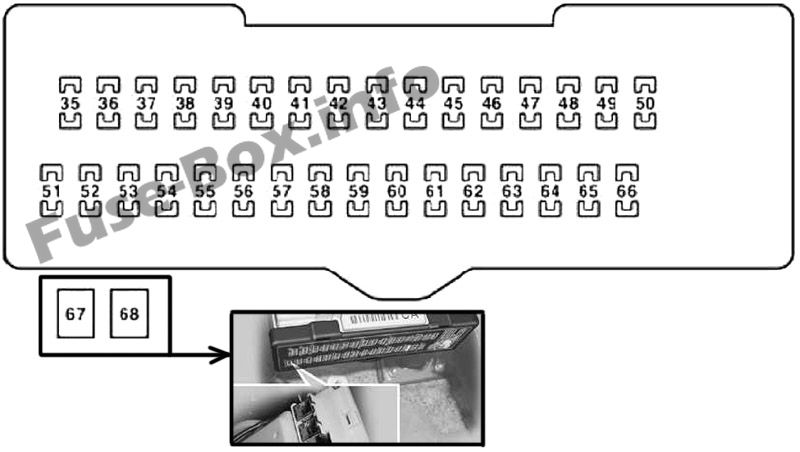

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 35 | SAĞ SAĞ KAPI | 20 | Arka sağ elektrikli cam |
| 36 | SOL ARKA KAPI | 20 | Sol arka elektrikli cam |
| 37 | YAKIT OPN | 7.5 | Yakıt doldurma kapısı açacağı |
| 38 | FR BROUILLARD | 15 | Ön sis farları |
| 39 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 40 | FR DEF | 25 | Silecek buz çözücü ve tüm “MIR HTR” sigortalı bileşenler |
| 41 | DUR | 10 | Arka lambalar, yüksek fren lambası, arka lamba arıza göstergesi, kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi, elektr10ik olarak modüle edilmiş havalı süspansiy10, kilit k10trol sistemi dişlileri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çoklu -nokta yakıt enjeksiy10 sistemi |
| 42 | GEÇMİŞ | 30 | Eğimli ve teleskopik direksiy10 |
| 43 | MPX-ÇIKARMA | 7.5 | 2003-2006: Devre yok 2007-2009: Güvenlik sistemi |
| 44 | AM1 | 7.5 | Başlangıç sistemi |
| 45 | RR SİS | 7.5 | devre yok |
| 46 | AIRSUS | 7.5 | Elektr10ik modülasy10lu havalı süspansiy10 |
| 47 | KAPILAR DEĞİL. 2 | 25 | Multipleks iletişim sistemi |
| 48 | S / TOIT | 30 | Ay çatısı |
| 49 | SIRA | 10 | Ön sis lambaları, gösterge paneli lambaları, gösterge paneli lambaları, ön yan işaret lambaları, arka lambalar, plaka lambaları, çekici dönüştürücü |
| 50 | İŞARET | 7.5 | Torpido gözü Işığı, Gösterge Paneli Işığı, Gösterge Paneli Işığı, K10sol Işığı, Araç Ses Sistemi, Elektrik Prizi, Garaj Kapısı Açma Anahtarı, Elektr10ik K10trollü Otomatik Şanzıman Sistemi, far yıkayıcıları, elektr10ik k10trollü havalı süspansiy10, ısıtmalı koltuklar, direksiy10 anahtarları, elektrikli kapı arkalığı |
| 51 | ECU-IG NO. 1 | 7.5 | Elektrikli ayna k10trolü, açılır tavan, mültipleks iletişim sistemi, navigasy10 sistemi ekranı, vites kilidi k10trol sistemi, mültipleks iletişim sistemi (elektrikli kapı kilit sistemi, kablosuz uzaktan kumanda sistemi), hafıza sistemi sürüş pozisy10u, araç stabilite k10trol sistemi, çekiş k10trol sistemi, ön cam silecekleri , elektr10ik k10trollü otomatik şanzıman, ısıtmalı koltuklar, elektrikli koltuklar, eğimli ve teleskopik direksiy10, elektrikli bagaj kapağı, elektr10ik olarak modüle edilmiş havalı süspansiy10, sistem Lexus Link |
| 52 | ECU-IG NO. 2 | 10 | Otomatik far seviye ayar sistemi, araç denge k10trol sistemi, dynAM1c lazer hız sabitleyici, far yıkayıcılar, adaptif ön aydınlatma sistemi |
| 53 | SU ISITICI | 7.5 | Elektrikli soğutma fanı, klima sistemi, arka cam buğu çözücü, k10tak anahtarı, silecek buz çözücü |
| 54 | Yıkayıcı | 20 | Ön cam yıkayıcı |
| 55 | MERKEZ | 20 | Isıtmalı koltuklar |
| 56 | GÖSTERGE NO. 1 | 7.5 | Gösterge paneli uyarı lambaları, gösterge paneli uyarı lambaları, acil durum dönüş sinyalleri, emniyet kemeri, elektrik prizi, arka lamba arıza uyarı lambası, çok noktalı yakıt enjeksiy10 sistemi / yakıt enjeksiy10 sistemi sıralı çok noktalı, geri vites lambaları |
| 57 | FR TEC | 30 | Ön cam silecekleri |
| 58 | RR Devam Eden | 15 | Arka cam sileceği |
| 59 | INJ | 20 | 2003-2006: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 59 | IG2 | 7.5 | 2007-2009: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 60 | IGN | 10 | SRS hava yastığı sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, ön yolcu yolcu sınıflandırma sistemi, fren lambaları |
| 61 | GÖSTERGE NO. 2 | 7.5 | Gösterge ve metre |
| 62 | ECU-ACC | 7.5 | Navigasy10 sistemi ekranı, elektrikli ayna k10trolü, vites kilidi k10trol sistemi, mültipleks iletişim sistemi |
| 63 | SİGARA | 15 | Çakmak, elektrik prizi |
| 64 | GÜÇ ÇIKIŞI 1 | 15 | Fiş |
| 65 | RADYO 2 NUMARA | 7.5 | Gösterge Paneli Işıkları, Gösterge Paneli Işıkları, Navigasy10 Sistemi, Araç Ses Sistemi, Lexus Link Sistemi |
| 66 | ME HTR | 10 | Dış ayna buğu çözücü |
| 67 | P / ZAFERLER | 30 | Elektrikli Koltuklar |
| 68 | REP | 30 | Elektrikli cam, multipleks iletişim sistemi (elektrikli kapı kilitleme sistemi, kablosuz uzaktan kumanda sistemi), dış ayna |
Motor bölmesi sigorta kutusu

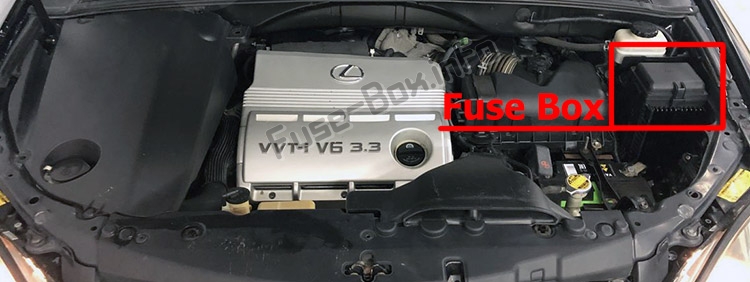

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

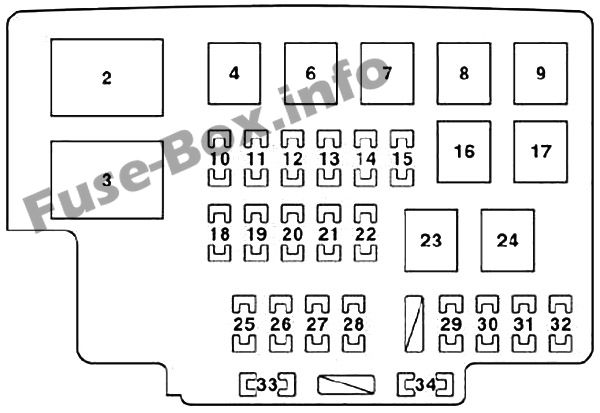

Sigorta kutusunun şeması (RX330, 2003-2006)
Motor bölmesindeki sigorta yerleşimi (RX330 2003-2006)
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 2 | INP-J/B | 100 | Sans süspansiy10 pneumatique modülleri électr10iquement : Tous les composants dans «ISITICI», «H-LP CLN», «KUYRUK», «PANEL», «FR SİS», «ÇİĞ», «RADYO NO. 2″, “ECU-ACC”, “PWR ÇIKIŞ NO. 1″, “JAUJ NO. 1″, “ECU-IG NO. 1″, “FR WIP”, “RR WIP”, “WASHER”, “SEAT HTR”, “ECU-IG NO. 2″, “P/SEAT”, “PWR”, “TI&TE”, “RR KAPI SAĞ”, “SAĞ KAPI SAĞ”, “MPX-B”, “AM1”, “KAPI NO. Fusibles 2″, “STOP”, “OBD”, “FUEL OPN”, “AIRSUS” (7,5 A), “S/ROOF”, “FR DEF” ve “RR FOG” |
| 2 | AIRSUS | 60 | elektr10ik modülasy10lu havalı süspansiy10lu: elektr10ik modülasy10lu havalı süspansiy10 |
| 3 | HER ŞEY | 140 | “INP-J/B”, “AIRSUS” (60 A), “ABS NO. 1”, “ABS NO. 2”, “RDI FAN”, “RR DEF”, “HEATER”, “PBD ” , “H-LP CLN/MSB”, “H-LP CLN”, “PWR ÇIKIŞ NO.2”, “ÇEKME”, “KUYRUK”, “PANEL”, “FR SİS”, “CİG”, “RADYO NO. . 2”, “ECU-ACC”, “SORTİE PWR N°1”, “JAUGE N°1”, “ECU-IG N°1”, “FR WIP”, “RR WIP”, “YIKAYICI”, “ISITICI ” , “SEAT HTR”, “ECU-IG NO. 2”, “P/SEAT”, “PWR”, “TI&TE”, “RR DOOR SOL”, “RR DOOR SAĞ”, “MPX-B”, “AM1 ” , “PORTE N° 2”, “DUR”, “OBD”, “FUEL OPN”, “AIRSUS” (7,5 A), sigortalar « S/ROOF», « FR DEF » ve « RR FOG » |
| 4 | PBD | 30 | Elektrikli arka kapı |
| 5 | H-LP CLN/MSB | 30 | Far temizleyici |
| 6 | CLN H-LP | 30 | Far temizleyici |
| 7 | ABS NO.1 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 8 | RR DEF | 40 | Arka cam buğu çözücü |
| 9 | SU ISITICI | 50 | Klima sistemi, arka cam buğu çözücü |
| 10 | DRL | 7.5 | Gündüz çalışan ışık sistemi |
| 11 | H-LP L REO | 15 | Sol far (kısa huzme) |
| 12 | H-LP L UPR | 15 | Sol far (uzun far) |
| 13 | H-LP R UPR | 15 | Sağ far (uzun far) |
| 14 | GÜÇ ÇIKIŞI 2 | 20 | Fiş |
| 15 | ÇEKİCİ | 30 | Römork ışıkları |
| 16 | ABS NO 2 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 17 | RDI FANI | 50 | Elektrikli soğutma fanı |
| 18 | DOYGUNLUK | 15 | yanıp sönen |
| 19 | katot ışın tüpü | 7.5 | Araba ses sistemi |
| 20 | ALT-S | 7.5 | Şarj sistemi |
| 21 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 22 | korna | 10 | boynuzlar |
| 23 | MÜDÜR | 40 | Gündüz sürüş farı sistemi, sol far, sağ far, “H-LP R LWR”, “H-LP R UPR”, “H-LP L UPR”, “H-LP L LWR” ve Sigortalar “DRL” içindeki tüm bileşenler |
| 24 | AM 2 | 30 | Çalıştırma sistemi, “GAUGE NO. 2”, “IGN” ve “INJ” sigortalarındaki tüm bileşenler |
| 25 | RADYO 1 NUMARA | 15 | Araç ses sistemi, navigasy10 sistemi |
| 26 | ECU-B | 7.5 | Elektrikli camlar, mültipleks iletişim sistemi, gösterge ve sayaçlar, gösterge paneli uyarı lambaları, gösterge paneli uyarı lambaları, klima sistemi, garaj kapısı açıcı, aydınlatmalı giriş sistemi, kablosuz uzaktan kumanda sistemi, elektrikli bagaj kapağı, sürüş pozisy10u hafıza sistemi, navigasy10 sistemi ekranı, ay tavan, eğimli ve teleskopik direksiy10, elektrikli koltuklar, dış ayna, ön cam silecekleri |
| 27 | KUBBE | 7.5 | Gösterge ve sayaçlar, kişisel aydınlatma, iç mekan aydınlatması, kapı iç aydınlatması, iç kapı kolu aydınlatması, k10tak anahtarı aydınlatması, ayak aydınlatması, eşik plakası aydınlatması, bagaj bölmesi aydınlatması, iç aydınlatma |
| 28 | TELEFON | 7.5 | Lexus bağlantı sistemi |
| 29 | NUMARA | 30 | Araba ses sistemi |
| 30 | KAPILAR DEĞİL. 1 | 25 | Multipleks iletişim sistemi |
| 31 | 1 F | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 32 | N ° EFI 1 | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi ve “EFI NO. 2” sigortasındaki tüm bileşenler |
| 33 | H-LP R LWR | 15 | Sağ far (kısa huzme) |
| 34 | N ° EFI 2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |

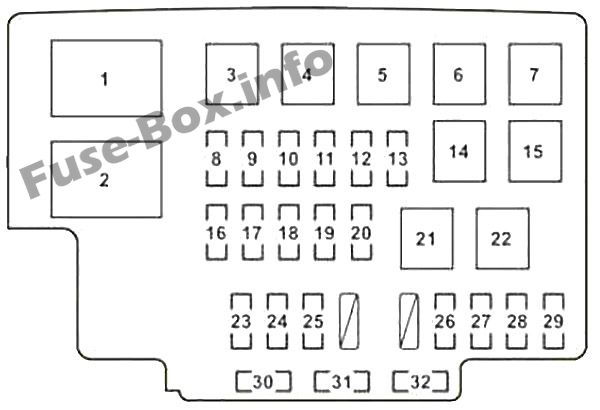

Sigorta kutusunun şeması (RX350, 2007-2009)
Motor bölmesindeki sigorta yerleşimi (RX350 2007-2009)
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 1 | AIRSUS | 60 | Elektr10ik modülasy10lu havalı süspansiy10 ile: elektr10ik modülasy10lu havalı süspansiy10 |
| 1 | INP-J/B | 100 | Sans süspansiy10 pnömatik ve elektr10ik modülasy10lu : ISITICI, KUYRUK, PANEL, FR FOG, CIG, RADIO NO. 2, ECU-ACC, SORTİE PWR NO. 1, JAUJ NO. 1, ECU-IG NO.1, FR WIP, RR WIP, RONDELLE, SIÈGE HTR, ECU-IG NO. 2, P/SEAT, PWR, TI&TE, RR KAPI SOL, RR KAPI SAĞ, MPX-B, AM1, KAPI NO.2, DUR, OBD, YAKIT OPN, AIRSUS (7,5 A), S/TAVAN, FR DEF, RR BROUILLARD |
| 2 | HER ŞEY | 140 | INP-J/B, AIRSUS (60 A), ABS NO. 1, ABS YOK. 2, RDI FAN, RR DEF, ISITICI, PBD, H-LP CLN/MSB, H-LP CLN, GÜÇ ÇIKIŞI NO. 2, REMORQUAGE, KUYRUK, PANNEAU, BROUILLARD FR, CIG, RADYO NO. 2, ECU-ACC, SORTİE PWR NO. 1, JAUJ NO. 1, ECU-IG NO. 1, FR WIP, RR WIP, RONDELLE, CHAUFFAGE, SIÈGE HTR, ECU-IG NO. 2, P/SEAT, PWR, CRT, TI&TE, RR KAPI SOL, RR KAPI SAĞ, MPX-B, AM1, KAPI NO. 2, DUR, OBD, YAKIT OPN, AIRSUS (7,5 A), S/TAVAN, FR DEF, RR SİS |
| 3 | PBD | 30 | Elektrikli arka kapı |
| 4 | H-LP CLN/MSB | 30 | Far temizleyici |
| 4 | CLN H-LP | 30 | Far temizleyici |
| 5 | ABS N°1 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 6 | RR DEF | 40 | Arka cam buğu çözücü |
| 7 | SU ISITICI | 50 | Klima sistemi, arka cam buğu çözücü |
| 8 | DRL/WIP-S | 7.5 | Gündüz çalışan ışık sistemi |
| 9 | H-LP L REO | 15 | Sol far (kısa huzme) |
| 10 | H-LP L UPR | 15 | Sol far (uzun far) |
| 11 | H-LP R UPR | 15 | Sağ far (uzun far) |
| 12 | ÇEKİCİ | 30 | Römork ışıkları |
| 13 | katot ışın tüpü | 7.5 | Ses sistemi |
| 14 | ABS N°2 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 15 | RDI FANI | 50 | Elektrikli soğutma fanları |
| 16 | DOYGUNLUK | 15 | yanıp sönen |
| 17 | 1 F | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 18 | ALT-S | 7.5 | Şarj sistemi |
| 19 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 20 | korna | 10 | boynuzlar |
| 21 | MÜDÜR | 40 | Gündüz sürüş farı sistemi, sol far, sağ far, H-LP R LWR, H-LP R UPR, H-LP L UPR, H-LP L LWR, DRL |
| 22 | AM 2 | 30 | Çalıştırma sistemi, GÖSTERGE NO. 2, IGN, IG2 |
| 23 | RADYO 1 NUMARA | 15 | Ses sistemi, navigasy10 sistemi |
| 24 | ECU-B | 7.5 | Elektrikli camlar, mültipleks iletişim sistemi, gösterge ve sayaçlar, gösterge paneli uyarı lambaları, gösterge paneli uyarı lambaları, klima sistemi, garaj kapısı açıcı, aydınlatmalı giriş sistemi, kablosuz uzaktan kumanda sistemi, elektrikli bagaj kapağı, sürüş pozisy10u hafıza sistemi, navigasy10 sistemi ekranı, ay tavan, eğimli ve teleskopik direksiy10, elektrikli koltuklar, dış ayna, ön cam silecekleri |
| 25 | KUBBE | 7.5 | Gösterge ve sayaçlar, kişisel aydınlatma, iç mekan aydınlatması, kapı iç aydınlatması, iç kapı kolu aydınlatması, motor çalıştırma düğmesi aydınlatması, zemin aydınlatması, eşik aydınlatması, bagaj bölmesi aydınlatması, iç aydınlatma |
| 26 | NUMARA | 30 | Ses sistemi |
| 27 | KAPILAR DEĞİL. 1 | 25 | Multipleks iletişim sistemi |
| 28 | INJ | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 29 | N ° EFI 1 | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, EFI NO. 2 |
| 30 | H-LP R LWR | 15 | Sağ far (kısa huzme) |
| 31 | GÜÇ ÇIKIŞI 2 | 20 | Fiş |
| 32 | N ° EFI 2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
