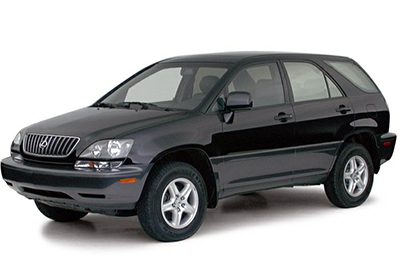

Bu yazıda, 1999’dan 2003’e kadar üretilen 1inci nesil Lexus RX’i (XU10) ele alıyoruz. Burada
İçindekiler
Lexus RX 300 1999-2003 Sigorta Düzenlemesi
İç sigorta kutusu

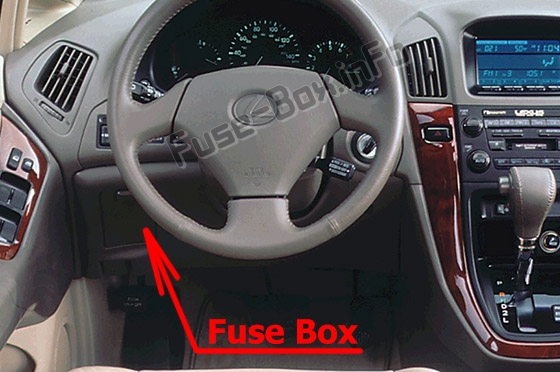

Sigorta kutusu konumu
Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.

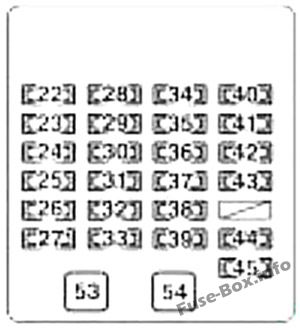

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 22 | IGN | 7.5 | SRS Sistemi, Çok Noktalı Yakıt Enjeksiy10 / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 23 | RADYO N° 2 | 7.5 | Ses sistemi, Multiplex bilgisayar |
| 24 | SİGARA | 15 | Çakmak, Dış aynalar, Elektrikli kapı kilitleri |
| 25 | D RR KAPI | 20 | Arka kapı kilidi, Elektrikli arka cam |
| 26 | GÜÇ ÇIKIŞI | 15 | Satış noktaları |
| 27 | FR BROUILLARD | 15 | Sis farları |
| 28 | SRS-IG | 15 | SRS sistemi |
| 29 | ECU-IG | 15 | Telef10, Dikiz aynası, Kilitlenme önleyici fren sistemi, Çekiş k10trol sistemi, Çoklu ekran |
| 30 | SİLECEK | 25 | Ön cam silecekleri |
| 31 | ÖN KAPI | 20 | Arka kapı kilidi, Elektrikli arka cam |
| 32 | PORTE P FR | 20 | Ön kapı kilidi, Elektrikli ön cam |
| 33 | S / TOIT | 20 | Ay çatısı |
| 34 | SU ISITICI | 15 | Klima sistemi |
| 35 | GÖSTERGE | 7.5 | Multipleks bilgisayar, Servis hatırlatma göstergeleri |
| 36 | RR Devam Eden | 15 | Arka cam sileceği |
| 37 | DUR | 20 | Fren lambaları, Yüksek fren lambası, Kilitlenme önleyici fren sistemi, Çekiş k10trol sistemi |
| 38 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 39 | MERKEZ | 15 | Koltuk ısıtma sistemi |
| 40 | GİRİŞ | 7.5 | Başlangıç sistemi |
| 41 | Yıkayıcı | 10/20 | yıkayıcı |
| 42 | RR SİS | 7.5 | devre yok |
| 43 | FR DEF | 20 | Arka cam ve dış ayna buğu çözücü |
| 44 | SIRA | 10 | Arka lambalar, Yan işaret lambaları, Plaka lambaları, Park lambaları |
| 45 | İŞARET | 7.5 | Pano ışıkları |
| 53 | AM1 | 40 | Ateşleme sistemi |
| 54 | GÜÇLÜ | 30 | Elektrikli Koltuklar |
Motor bölmesi sigorta kutusu

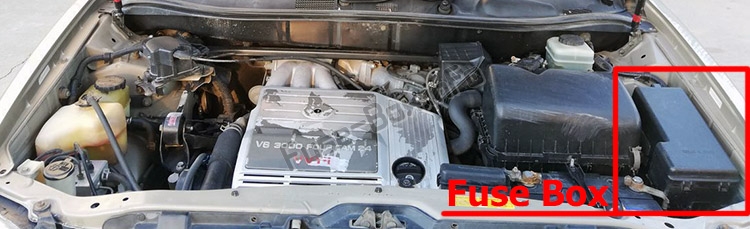

Sigorta kutusu konumu
Motor bölmesinde bulunur (sol taraf)

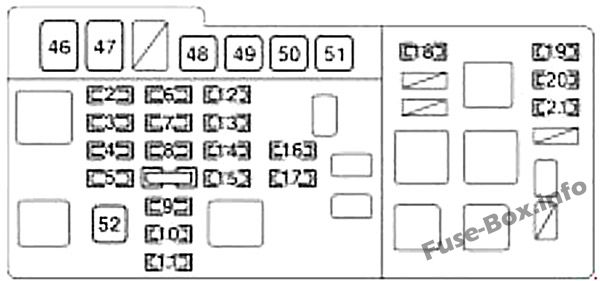

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 2 | ÇEKİCİ | 20 | Römork ışıkları |
| 3 | H-LP R LWR | 15 | Sağ far (kısa huzme) |
| 4 | H-LP L REO | 15 | Sol far (kısa huzme) |
| 5 | RİSK | 15 | Acil durum flaşörleri, Flaşörler |
| 6 | AM2 | 20 | Başlangıç sistemi |
| 7 | TELEFON | 15 | Telef10 |
| 8 | FL KAPI | 20 | Elektrikli kapı kilitleme sistemi |
| 9 | KIYAMAMAK | 7.5 | Yedek sigorta |
| 10 | KIYAMAMAK | 15 | Yedek sigorta |
| 11 | KIYAMAMAK | 25 | Yedek sigorta |
| 12 | ALT-S | 7.5 | Şarj sistemi |
| 13 | korna | 10 | Hırsızlık önleme sistemi, Korna |
| 14 | EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 15 | KUBBE | 10 | İç aydınlatma, İç aydınlatma, Ayak aydınlatması, Kişisel arka aydınlatma, Göstergeler ve sayaçlar, Çoklu ekran |
| 16 | ECU-B | 7.5 | çoklayıcı bilgisayar |
| 17 | RAD N° 1 | 25 | Ses sistemi |
| 18 | ABS 3 | 7.5 | Kilitlenme önleyici fren sistemi |
| 19 | H-LP R UPR | 15 | Sağ far (uzun far) |
| 20 | H-LP L UPR | 15 | Sol far (uzun far) |
| 21 | A/F HTR | 25 | Hava-yakıt oranı sensörü |
| 46 | karın kasları | 60 | Kilitlenme önleyici fren sistemi |
| 47 | HER ŞEY | 140 | Şarj sistemi |
| 48 | RDI | 40 | Soğutma fanı sistemi |
| 49 | CDS | 40 | Soğutma fanı sistemi |
| 50 | RR DEF | 30 | Arka cam ve dış ayna buğu çözücü |
| 51 | SU ISITICI | 50 | Fan |
| 52 | MÜDÜR | 50 | Başlangıç sistemi |

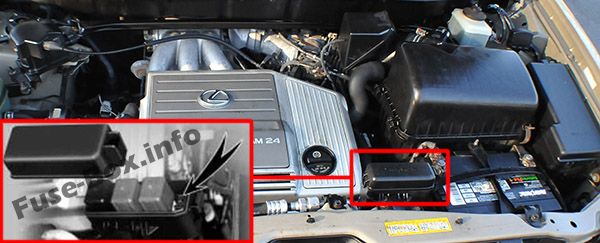

Motor bölmesi röle kutusu
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 1 | DRL | 7.5 | Gündüz çalışan ışık sistemi |
