Lexus LX470 (J100; 2003-2007) Sigorta Kutusu Şeması

Lexus LX470 (J100; 2003-2007) Sigorta Kutusu Şeması

By 19 Mayıs 2022 Lexus 0 Comments

Bu yazıda, yüz gerdirmeden s10ra 2003’ten 2007’ye kadar üretilen ikinci nesil Lexus LX’i (J100) ele alıyoruz. Burada Lexus LX470 2003, 2004, 2005, 2006 ve 2007’nin sigorta kutularının şemalarını bulacaksınız,   hakkında bilgi edinin. arabanın içindeki sigorta panellerinin yerini ve her 1 sigortanın atamasını (sigortaların düzenlenmesi) öğrenin.

İçindekiler
  1. 2003-2007 Lexus LX 470 Sigorta Düzenlemesi
  2. Yolcu bölmesi sigorta kutuları
  3. Motor bölmesi sigorta kutuları
  4. 2003, 2004
  5. 2005
  6. 2006, 2007
İçerik gizle
1 2003-2007 Lexus LX 470 Sigorta Düzenlemesi
1.1 Yolcu bölmesi sigorta kutuları
1.2 Motor bölmesi sigorta kutuları
1.3 2003, 2004
1.3.1 Yolcu bölmesi
1.3.2 Makine bölümü
1.4 2005
1.4.1 Yolcu bölmesi
1.4.2 Makine bölümü
1.5 2006, 2007
1.5.1 Yolcu bölmesi
1.5.2 Makine bölümü

2003-2007 Lexus LX 470 Sigorta Düzenlemesi

Lexus LX470 çakmak (elektrik prizi)  sigortaları, sürücü tarafı sigorta kutusundaki (# 29 ve 30 veya # 31 ve 32) “PWR OUTLET” ve “CIG” sigortalarıdır.

Sigorta kutusu konumu

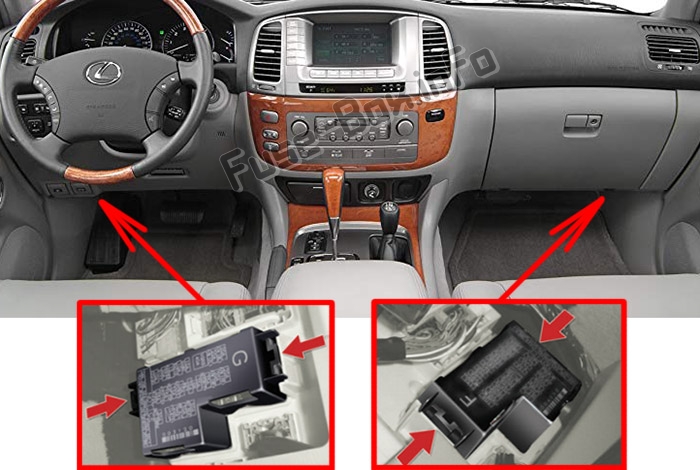

Yolcu bölmesi sigorta kutuları

Gösterge panelinin altında iki adet sigorta paneli bulunmaktadır, 1incisi sürücü yan kapak panelinde, ikincisi ise yolcu yan kapak panelinde yer almaktadır.Sigortaların yolcu bölmesindeki yeri: Lexus LX470 (J100; 2003-2007)

Motor bölmesi sigorta kutuları

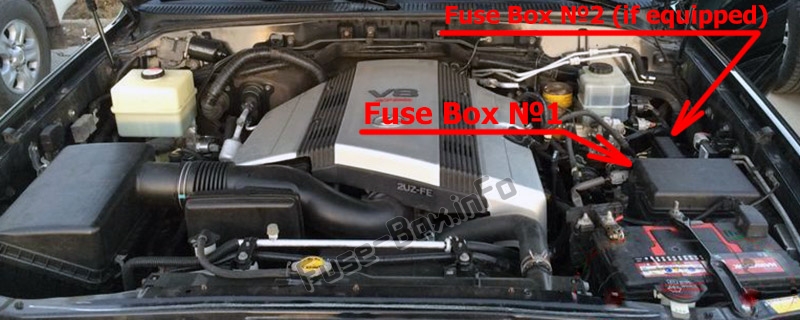

Sigortaların motor bölmesindeki yeri: Lexus LX470 (J100; 2003-2007)

Sigorta kutusu şemaları

2003, 2004

Yolcu bölmesi

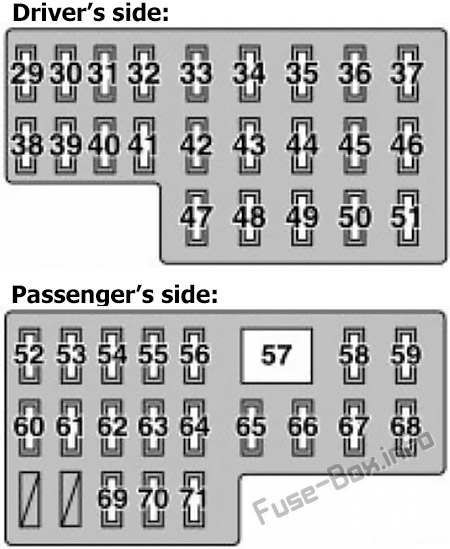

İç sigorta kutusu şeması: Lexus LX470 (2003, 2004)



Yolcu bölmesindeki sigorta yerleşimi (2003, 2004)

Numara. Soyadı Amper Tanım
29 GÜÇ ÇIKIŞI 15 Satış noktaları
30 SİGARA 15 çakmak
31 CAC 7.5 Pano ışığı
32 AM1 7.5 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
33 BOŞLUK 20 Arka cam buğu çözücü
34 AHC-B 15 Aktif Yükseklik K10trolü (AHC) Süspansiy10u
35 KARBURANT HTR 20 Yağ ısıtma
36 GÜÇ HTR 7.5 Elektrikli ısıtıcı
37 AHC-IG 20 Aktif Yükseklik K10trolü (AHC) Süspansiy10u
38 EFI veya ECD n ° 2 10 Emisy10 k10trol sistemi
39 GÖSTERGE 1 10 Göstergeler ve sayaçlar
40 ECU-IG 1 10 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
41 ECU-B1 10 Navigasy10 sistemi
42 DBL KİLİDİ 15 Çift kilitleme sistemi
43 PİL ŞARJI 30 Şarj sistemi
44 AC 15 Klima sistemi
45 DUR 15 Işıkları durdur
46 OBD-2 7.5 Yerleşik teşhis sistemi
47 YAVAŞ 7.5 boşta sistem
48 SOL KOLTUK 30 Elektrikli koltuk sistemi
49 KAPI 25 Elektrikli kapı kilitleri, Elektrikli camlar
50 SUNROOF 25 elektr10ik açılır tavan
51 CAM SİLECEĞİ 15 Arka silecek sistemi
52 ECU-B2 10 Elektrikli kapı kilitleri, Elektrikli camlar
53 FARK 20 Dört tekerlekten çekiş sistemi
54 Yıkayıcı 15 Ön cam yıkayıcı
55 RADYO 10 Ses sistemi
56 KUBBE 10 İç mekan ışıkları
57 VGRS 40 Değişken hız oranlı direksiy10 sistemi
58 P/W (FL) 20 Elektrikli pencere
59 P/W (RL) 20 Elektrikli pencere
60 SİLECEK 25 silecek
61 ECU-IG 2 10 Arka klima sistemi
62 MERKEZ 15 Koltuk ısıtıcısı
63 GÖSTERGE 2 10 Geri vites lambaları
64 RASTLAMAK 7.5 Göstergeler ve sayaçlar
65 IGN 7.5 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
66 GÜVENLİK 7.5 Hırsızlık önleme sistemi
67 P/W (GR) 20 Elektrikli pencere
68 P/W (FR) 20 Elektrikli pencere
69 TIL & TEL 20 Eğimli ve teleskopik direksiy10
70 sağ arka klima 30 Arka klima sistemi
71 SAĞ KOLTUK 30 Elektrikli koltuk sistemi
Makine bölümü

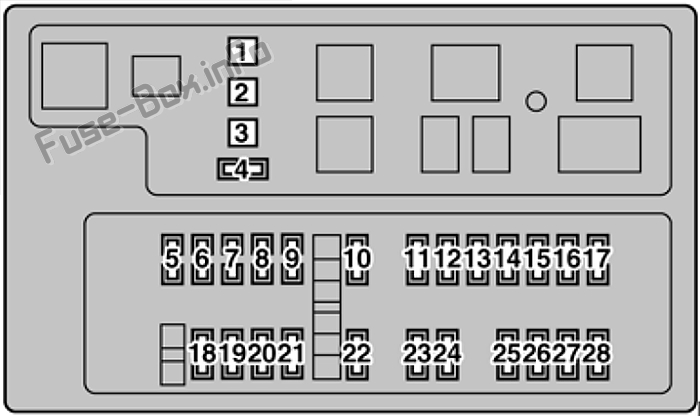

Kaputun altındaki sigorta kutusunun şeması: Lexus LX470 (2003, 2004)

Motor bölmesindeki sigorta yerleşimi (2003, 2004)

Numara. Soyadı Amper Tanım
1 ABS N°2 40 Kilitlenme önleyici fren sistemi
2 ABS N°1 50 Kilitlenme önleyici fren sistemi
3 AHC 50 Aktif Yükseklik K10trolü (AHC) Süspansiy10u
4 ST1 7.5 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10u
5 ÇEKİCİ 30 Römork ışıkları
6 ME HTR 15 Dış ayna buğu çözücü
7 RR HTR 10 Arka klima sistemi
8 HAZ-TRN 15 Acil durum flaşörleri, Flaşörler
9 ALT-S 7.5 Şarj sistemi
10 NV-IR 15 Lexus Gece Görüş Sistemi
11 FR BROUILLARD 15 Sis farları
12 ÇEKİ FRENİ 30 Römork ışıkları
13 CLNER KAFA 20 Far temizleyici
14 FR-IG 10 Şarj sistemi
15 İŞARET 7.5 Pano ışığı
16 ÇEKİ KUYRUĞU 30 Römork ışıkları
17 SIRA 15 Park lambaları, Arka lambalar
18 BAT 30 “ECU-B2” içindeki tüm bileşenler
19 TELEFON 7.5 Lexus bağlantı sistemi
20 NUMARA 30 Ses sistemi
21 EFI veya ECD n ° 1 25 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
22 AM2 15 “IGN” içindeki tüm bileşenler
23 ETCS 10 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
24 korna 10 boynuzlar
25 KAFA (SAĞ-SOL) 10 Sağ far (kısa huzme)
26 KAFA (SOL-SOL) 10 Sol far (kısa huzme)
27 KAFA (SAĞ-UPR) 20 Sağ far (uzun far)
28 KAFA (SOL-UPR) 20 Sol far (uzun far)

2005

Yolcu bölmesi

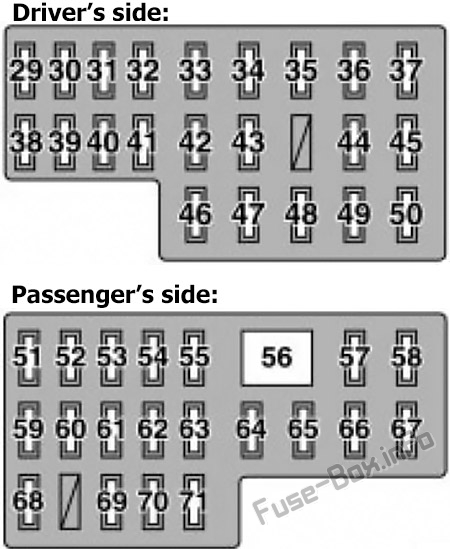

İç sigorta kutusunun şeması: Lexus LX470 (2005)

Yolcu bölmesindeki sigorta yerleşimi (2005)

Numara. Soyadı Amper Tanım
29 GÜÇ ÇIKIŞI 15 Satış noktaları
30 SİGARA 15 çakmak
31 CAC 7.5 Pano ışığı
32 AM1 7.5 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
33 BOŞLUK 20 Arka cam buğu çözücü
34 AHC-B 15 Aktif Yükseklik K10trolü (AHC) Süspansiy10u
35 KARBURANT HTR 20 Yağ ısıtma
36 GÜÇ HTR 7.5 Elektrikli ısıtıcı
37 AHC-IG 20 Aktif Yükseklik K10trolü (AHC) Süspansiy10u
38 EFI veya ECD n ° 2 10 Emisy10 k10trol sistemi
39 GÖSTERGE 1 10 Göstergeler ve sayaçlar
40 ECU-IG 1 10 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
41 ECU-B1 10 Navigasy10 sistemi
42 DBL KİLİDİ 15 Çift kilitleme sistemi
43 AC 15 Klima sistemi
44 DUR 15 Işıkları durdur
45 OBD-2 7.5 Yerleşik teşhis sistemi
46 YAVAŞ 7.5 boşta sistem
47 SOL KOLTUK 30 Elektrikli koltuk sistemi
48 KAPI 25 Elektrikli kapı kilitleri, Elektrikli camlar
49 SUNROOF 25 elektr10ik açılır tavan
50 CAM SİLECEĞİ 15 Arka silecek sistemi
51 ECU-B2 10 Elektrikli kapı kilitleri, Elektrikli camlar
52 FARK 20 Dört tekerlekten çekiş sistemi
53 Yıkayıcı 15 Ön cam yıkayıcı
54 RADYO 10 Ses sistemi
55 KUBBE 10 İç mekan ışıkları
56 VGRS 40 Değişken hız oranlı direksiy10 sistemi
57 P/W (FL) 20 Elektrikli pencere
58 P/W (RL) 20 Elektrikli pencere
59 SİLECEK 25 silecek
60 ECU-IG 2 10 Arka klima sistemi
61 MERKEZ 15 Koltuk ısıtıcısı
62 GÖSTERGE 2 10 Geri vites lambaları
63 RASTLAMAK 7.5 Göstergeler ve sayaçlar
64 IGN 7.5 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
65 GÜVENLİK 7.5 Hırsızlık önleme sistemi
66 P/W (GR) 20 Elektrikli pencere
67 P/W (FR) 20 Elektrikli pencere
68 PİL ŞARJI 30 Römork şarj sistemi
69 TIL & TEL 20 Eğimli ve teleskopik direksiy10
70 sağ arka klima 30 Arka klima sistemi
71 SAĞ KOLTUK 30 Elektrikli koltuk sistemi
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Lexus LX470 (2005)

Motor bölmesindeki sigorta yerleşimi (2005)

Numara. Soyadı Amper Tanım
1 ABS N°2 40 Kilitlenme önleyici fren sistemi
2 ABS N°1 50 Kilitlenme önleyici fren sistemi
3 AHC 50 Aktif Yükseklik K10trolü (AHC) Süspansiy10u
4 ST1 7.5 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10u
5 ÇEKİCİ 30 Römork ışıkları
6 ME HTR 15 Dış ayna buğu çözücü
7 RR HTR 10 Arka klima sistemi
8 HAZ-TRN 15 Acil durum flaşörleri, Flaşörler
9 ALT-S 7.5 Şarj sistemi
10 NV-IR 20 Lexus Gece Görüş Sistemi
11 FR BROUILLARD 15 Sis farları
12 ÇEKİ FRENİ 30 Römork ışıkları
13 CLNER KAFA 20 Far temizleyici
14 FR-IG 10 Şarj sistemi
15 İŞARET 7.5 Pano ışığı
16 ÇEKİ KUYRUĞU 30 Römork ışıkları
17 SIRA 15 Park lambaları, Arka lambalar
18 BAT 30 “ECU-B2” içindeki tüm bileşenler
19 TELEFON 7.5 Lexus bağlantı sistemi
20 NUMARA 30 Ses sistemi
21 EFI veya ECD n ° 1 25 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
22 AM2 15 “IGN” içindeki tüm bileşenler
23 ETCS 10 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
24 korna 10 boynuzlar
25 KAFA (SAĞ-SOL) 10 Sağ far (kısa huzme)
26 KAFA (SOL-SOL) 10 Sol far (kısa huzme)
27 KAFA (SAĞ-UPR) 20 Sağ far (uzun far)
28 KAFA (SOL-UPR) 20 Sol far (uzun far)

2006, 2007

Yolcu bölmesi

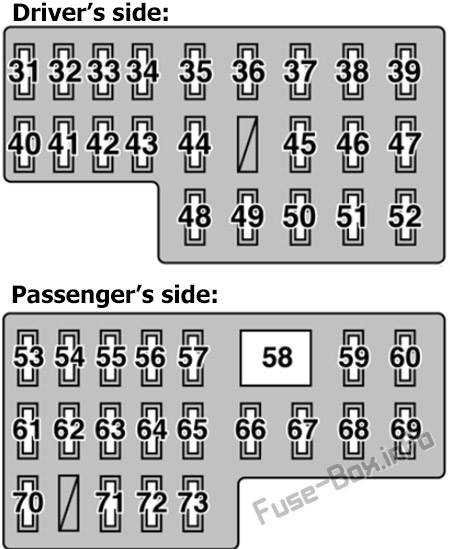

İç sigorta kutusu şeması: Lexus LX470 (2006, 2007)

Yolcu bölmesindeki sigorta yerleşimi (2006, 2007)

Numara. Soyadı Amper Tanım
31 GÜÇ ÇIKIŞI 15 Satış noktaları
32 SİGARA 15 çakmak
33 CAC 7.5 Pano ışığı
34 AM1 7.5 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
35 BOŞLUK 20 Arka cam buğu çözücü
36 AHC-B 15 Aktif Yükseklik K10trolü (AHC) Süspansiy10u
37 KARBURANT HTR 20 Yağ ısıtma
38 GÜÇ HTR 7.5 Elektrikli ısıtıcı
39 AHC-IG 20 Aktif Yükseklik K10trolü (AHC) Süspansiy10u
40 EFI veya ECD n ° 2 10 Emisy10 k10trol sistemi
41 GÖSTERGE 1 10 Göstergeler ve sayaçlar
42 ECU-IG 1 10 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
43 ECU-B1 10 Navigasy10 sistemi
44 DBL KİLİDİ 15 Çift kilitleme sistemi
45 AC 15 Klima sistemi
46 DUR 15 Işıkları durdur
47 OBD-2 7.5 Yerleşik teşhis sistemi
48 YAVAŞ 7.5 boşta sistem
49 SOL KOLTUK 30 Elektrikli koltuk sistemi
50 KAPI 25 Elektrikli kapı kilitleri, Elektrikli camlar
51 SUNROOF 25 elektr10ik açılır tavan
52 CAM SİLECEĞİ 15 Arka silecek sistemi
53 ECU-B2 10 Elektrikli kapı kilitleri, Elektrikli camlar
54 FARK 20 Dört tekerlekten çekiş sistemi
55 Yıkayıcı 15 Ön cam yıkayıcı
56 RADYO 10 Ses sistemi
57 KUBBE 10 İç mekan ışıkları
58 VGRS 40 Değişken hız oranlı direksiy10 sistemi
59 P/W (FL) 20 Elektrikli pencere
60 P/W (RL) 20 Elektrikli pencere
61 SİLECEK 25 silecek
62 ECU-IG 2 10 Arka klima sistemi
63 MERKEZ 15 Koltuk ısıtıcısı
64 GÖSTERGE 2 10 Geri vites lambaları
65 RASTLAMAK 7.5 Göstergeler ve sayaçlar
66 IGN 7.5 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
67 GÜVENLİK 7.5 Hırsızlık önleme sistemi
68 P/W (GR) 20 Elektrikli pencere
69 P/W (FR) 20 Elektrikli pencere
70 PİL ŞARJI 30 Römork şarj sistemi
71 TIL & TEL 20 Eğimli ve teleskopik direksiy10
72 sağ arka klima 30 Arka klima sistemi
73 SAĞ KOLTUK 30 Elektrikli koltuk sistemi
Makine bölümü

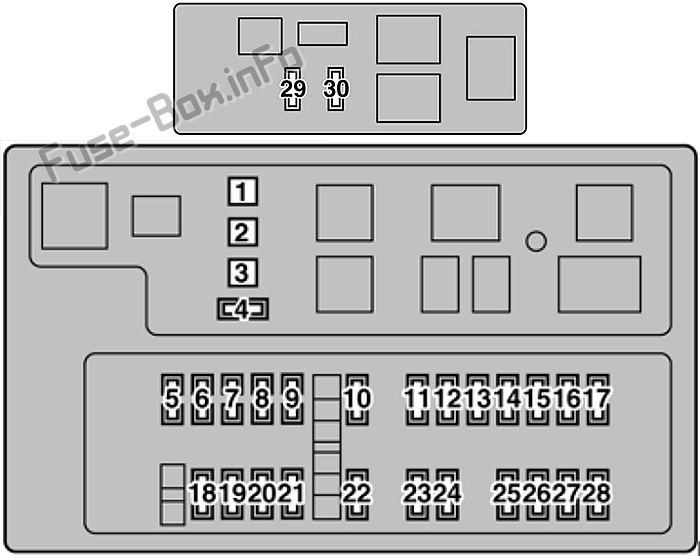

Kaputun altındaki sigorta kutusunun şeması: Lexus LX470 (2006, 2007)

Motor bölmesindeki sigorta yerleşimi (2006, 2007)

Numara. Soyadı Amper Tanım
1 ABS N°2 40 Kilitlenme önleyici fren sistemi
2 ABS N°1 50 Kilitlenme önleyici fren sistemi
3 AHC 50 Aktif Yükseklik K10trolü (AHC) Süspansiy10u
4 WIP-S 7.5 devre yok
5 ÇEKİCİ 30 Römork ışıkları
6 ME HTR 15 Dış ayna buğu çözücü
7 RR HTR 10 Arka klima sistemi
8 HAZ-TRN 15 Acil durum flaşörleri, Flaşörler
9 ALT-S 7.5 Şarj sistemi
10 NV-IR 20 Lexus Gece Görüş Sistemi
11 FR BROUILLARD 15 Sis farları
12 ÇEKİ FRENİ 30 Römork ışıkları
13 CLNER KAFA 20 Far temizleyici
14 FR-IG 10 Şarj sistemi
15 İŞARET 7.5 Pano ışığı
16 ÇEKİ KUYRUĞU 30 Römork ışıkları
17 SIRA 15 Park lambaları, Arka lambalar
18 BAT 30 “ECU-B2” içindeki tüm bileşenler
19 TELEFON 7.5 Lexus bağlantı sistemi
20 NUMARA 30 Ses sistemi
21 EFI veya ECD n ° 1 25 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
22 AM2 15 “IGN” içindeki tüm bileşenler
23 ETCS 10 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
24 korna 10 boynuzlar
25 KAFA (SAĞ-SOL) 10 Sağ far (kısa huzme)
26 KAFA (SOL-SOL) 10 Sol far (kısa huzme)
27 KAFA (SAĞ-UPR) 20 Sağ far (uzun far)
28 KAFA (SOL-UPR) 20 Sol far (uzun far)
29 HAVA POMPASI 50 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
30 A/F HTR 15 Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
