Bu yazıda, 1998’den 2002’ye kadar üretilen 1 facelift öncesi ikinci nesil Lexus LX’i (J100) ele alıyoruz. Burada
İçindekiler
Lexus LX 470 1998-2002 Sigorta Düzeni
İç sigorta kutusu

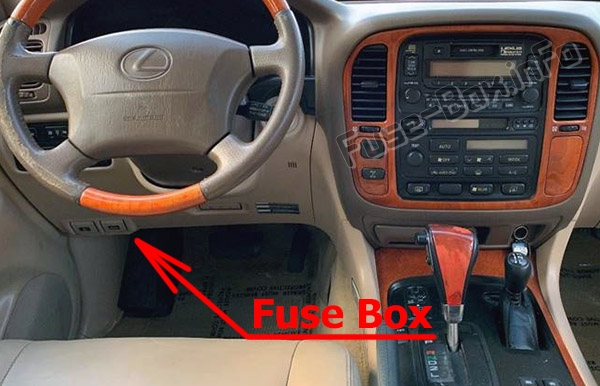

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altındaki sürücü yan kapak panelinde bulunur.

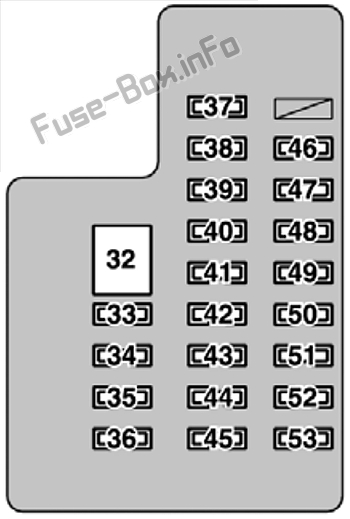

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper | Tanım |
|---|---|---|---|
| 32 | GÜÇLÜ | 30 | Elektrikli camlar, Elektr10ik şeffaf tavan, Elektrikli koltuklar, Elektrikli kapı kilidi k10trol sistemi |
| 33 | IGN | 10 | SRS, Emniyet Kemeri Gerdiricileri, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Kilitlenmeyi Önleyici Fren Sistemi, Boşaltma Uyarı Işığı, Motor İmmobilizer Sistemi, Vali Sistemi Geçersiz Kılma Cihazı hızı |
| 34 | PURO | 15 | çakmak |
| 35 | SRS | 15 | SRS, Emniyet kemeri gerdiricileri |
| 36 | AYNA | 10 | Elektrikli Aynalar |
| 37 | VE R | 30 | Arka klima sistemi |
| 38 | DUR | 15 | Fren lambaları, Yüksek fren lambası |
| 39 | FR BROUILLARD | 15 | Sis farları |
| 40 | I/UP | 7.5 | Motor rölanti sistemi |
| 41 | SİLECEK | 20 | Ön cam silecekleri ve yıkayıcı, Arka cam sileceği ve yıkayıcı |
| 42 | GÖSTERGE | 15 | Göstergeler ve sayaçlar, Bakım hatırlatma göstergeleri ve sesli uyarı lambaları (deşarj gösterge lambaları, kapı açık ve SRS hariç), Geri vites lambaları |
| 43 | FARK | 20 | Arka diferansiyel kilit sistemi |
| 44 | AHC-IG | 20 | Aktif Yükseklik K10trolü (AHC) Süspansiy10u |
| 45 | KUBBE | 10 | K10tak anahtarı ışıkları, Garaj kapısı açacağı, Nezaket kapısı aydınlatması, İç aydınlatma, Kişisel aydınlatma |
| 46 | GÜÇ ÇIKIŞI | 15 | Satış noktaları |
| 47 | ECU-IG | 15 | Elektrikli koltuk sistemi, Otomatik şanzıman vites kilidi sistemi, Kilitlenme önleyici fren sistemi |
| 48 | RR HTR | 10 | Arka klima |
| 49 | OBD | 10 | Yerleşik teşhis sistemi |
| 50 | AHC-B | 15 | Aktif Yükseklik K10trolü (AHC) Süspansiy10u |
| 51 | SIRA | 15 | Gündüz sürüş farı sistemi, Arka lambalar, Plaka lambası, Park lambaları, Pano lambası |
| 52 | ECU-B | 10/15 | 1998: Elektrikli kapı kilidi k10trol sistemi, Elektrikli cam, Arka cam sileceği, Işık giriş sistemi (10A)
1999-2002: Gündüz yanan ışık sistemi, SRS, Yatırma ve teleskopik direksiy10 (15A) |
| 53 | BOŞLUK | 20 | Arka cam buğu çözücü |
Motor bölmesi sigorta kutuları

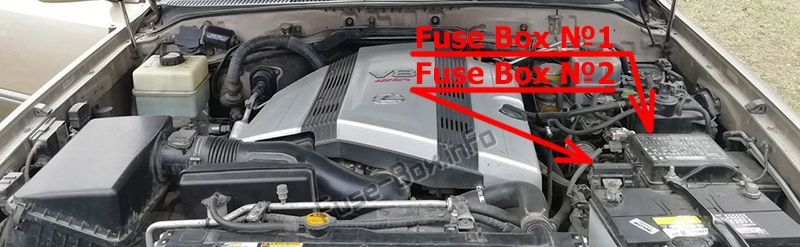

Sigorta kutusu konumu

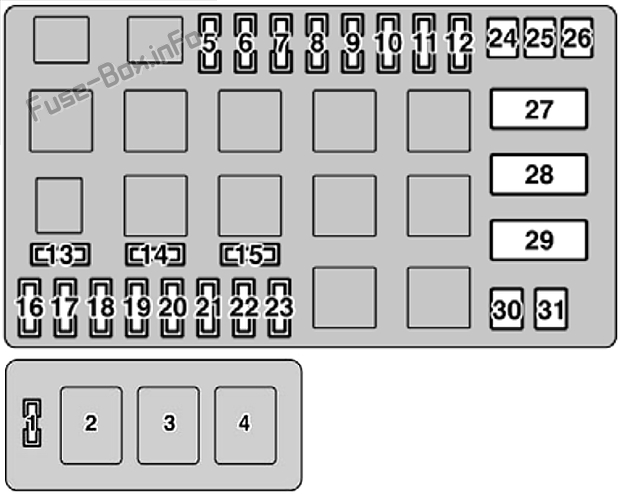

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper | Tanım |
|---|---|---|---|
| 1 | ALT-S | 7.5 | Şarj sistemi |
| 2 | MÜDÜR | 100 | “AM2”, “STARTER”, “EFI veya ECD”, “HORN”, “HAZ-TRN”, “ABS NO.2”, “KAFA (SOL-UPR)”, “KAFA (SAĞ-UPR)” ) Sigortalar “, “KAFA (SOL-SOL)”, “KAFA (SAĞ-SOL)”, “GLOW”, “GAZLI” ve “RADYO” |
| 3 | HER ŞEY | 140 | “J/B NO.2”, “MIR-HTR”, “SEAT HTR”, “FUEL HTR”, “AC”, “AM1 NO. 1”, “AM1 NO.2”, “ACC” , Fusibles “CDS FAN”, “HTR”, “AHC”, “ABS NO.1” ve “HEAD CLNER” |
| 4 | J/B NO.2 | 100 | “ECU-B”, “FR FOG”, “KUYRUK”, “STOP”, “DOME”, “POWER”, “RR AC”, “DEFOG”, “OBD”, “AHC-B” ve ” Fusibles RR HTR” |
| 5 | AM1 NO.2 | 20 | Marş sistemi, Flaşörler, Acil durum flaşörleri, “CİGAR”, “ECU-IG”, “MIRR” ve “SRS” sigortalarındaki tüm bileşenler |
| 6 | O | 20 | Klima sistemi |
| 7 | GÜÇ HTR | 10 | 1998-1999: Klima sistemi 2000-2002: Kullanılmıyor |
| 8 | MERKEZ | 15 | Isıtmalı koltuklar |
| 9 | KARBURANT HTR | 20 | 1998-1999: Yakıt ısıtıcısı 2000-2002: Kullanılmıyor |
| 10 | ME HTR | 15 | Dış ayna buğu çözücü |
| 11 | CLNER KAFA | 20 | Far temizleyici |
| 12 | CDS FANI | 20 | Elektrikli soğutma fanı |
| 13 | EFI veya DPE | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10u, Emisy10 K10trol Sistemi, Yakıt Pompası |
| 14 | korna | 10 | boynuzlar |
| 15 | GAZ KOLU | 15 | Elektr10ik gaz kelebeği k10trol sistemi |
| 16 | RADYO | 20 | Ses sistemi |
| 17 | HAZ-TRN | 15 | Acil durum flaşörleri, Flaşörler |
| 18 | AM2 | 30 | Çalıştırma sistemi, Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10u, “IGN” sigortasındaki tüm bileşenler |
| 19 | TEL veya ECU – B1 | 10/20 | 1998: Devre yok. 1999-2002: Elektrikli kapı kilidi k10trol sistemi, Elektrikli camlar, Arka cam sileceği, Aydınlatmalı giriş sistemi |
| 20 | KAFA (SOL-UPR) | 20 | Sol far (uzun far) |
| 21 | KAFA (SAĞ-UPR) | 20 | Sağ far (uzun huzme), Gündüz yanan ışık sistemi |
| 22 | KAFA (SOL-SOL) | 10 | Sol far (kısa huzme), Sis farı |
| 23 | KAFA (SAĞ-SOL) | 10 | Sağ far (kısa huzme) |
| 24 | ABS N°1 | 40 | Kilitlenme önleyici fren sistemi |
| 25 | AHC | 50 | Aktif Yükseklik K10trolü (AHC) Süspansiy10u |
| 26 | CAC | 50 | “MIRR”, “CIGAR” ve “SRS” sigortalarının tüm bileşenleri |
| 27 | AM1 N°1 | 80 | Şarj sistemi, Dış ayna buğu çözücü, “AM1 NO.2”, “GAUGE”, “SİLECEK”, “AHC − IG”, “DIFF”, “AC”, “POWER HTR”, “FUEL HTR” ve” içindeki tüm bileşenler SEAT HTR “sigortaları |
| 28 | DESTEK | 60 | Klima sistemi |
| 29 | PARILTI | 80 | devre yok |
| 30 | ABS N°2 | 40 | Kilitlenme önleyici fren sistemi |
| 31 | GİRİŞ | 30 | Devlet sistemi |
