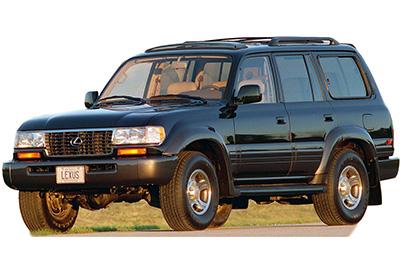

Bu yazıda, 1995’ten 1997’ye kadar üretilen 1inci nesil Lexus LX’i (J80) ele alıyoruz. Burada
İçindekiler
Lexus LX 450 1996-1997 Sigorta Düzenlemesi
İç sigorta kutusu

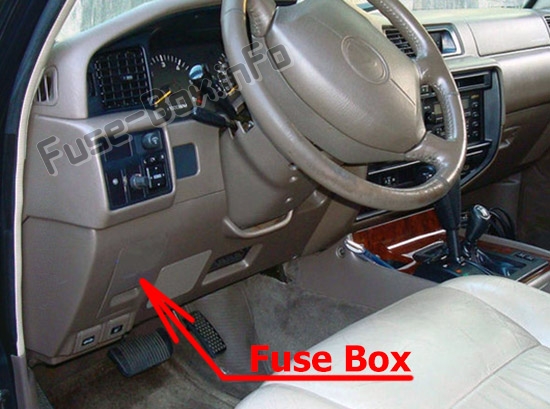

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.

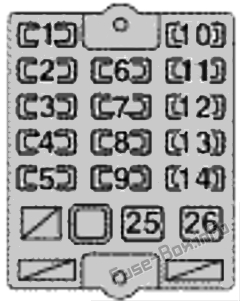

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper | Tanım |
|---|---|---|---|
| 1 | SİGARA | 15 | çakmak; Güç Aynaları ; Dijital saat göstergesi; Radyo; Kaset çalar; Elektrik anteni; Otomatik şanzıman vites değiştirme kilit sistemi; SRS hava yastığı sistemi |
| 2 | SIRA | 15 | Arka lambalar; plaka lambaları; Ön yan park lambaları ve park lambaları; gösterge paneli aydınlatması; Saat; Torpido gözü ışığı |
| 3 | OBD | 15 | Yerleşik teşhis sistemi |
| 4 | DUR | 10 | Stop lambaları ; Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi; Seyir k10trolü geçersiz kılma cihazı; Otomatik şanzıman vites kilidi sistemi |
| 5 | BOŞLUK | 20 | Arka cam buğu çözücü |
| 6 | SİLECEK | 20 | Ön cam silecekleri ve yıkayıcı; Arka cam sileceği ve yıkayıcı |
| 7 | GÖSTERGE | 10 | Göstergeler ve sayaçlar; Bakım hatırlatma göstergeleri ve sesli uyarı lambaları (boşaltma ve kapı açık uyarı lambaları hariç); Geri vites lambaları |
| 8 | TUR | 7.5 | yanıp sönen |
| 9 | ECU-IG | 10 | Seyir k10trol sistemi |
| 10 | ECU-B | 10 | SRS hava yastığı sistemi |
| 11 | ARKA- HTR | 20 | Klima sistemi |
| 12 | IGN | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi; Emisy10 k10trol sistemi; SRS hava yastığı sistemi |
| 13 | O | 10 | Klima sistemi |
| 14 | FARK | 30 | Diferansiyel kilit sistemi |
| 25 | YOL ISITMA | 40 | Klima sistemi |
| 26 | FL GÜÇ | 30 | Elektrikli camlar; Elektrikli kapı kilitleme sistemi; elektrikli açılır tavan |
Motor bölmesi sigorta kutusu

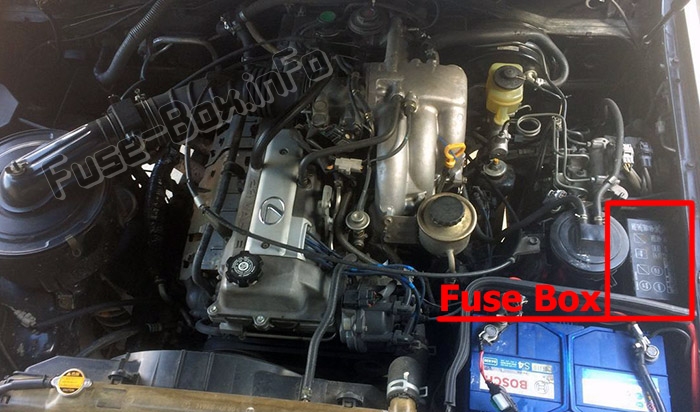

Sigorta kutusu konumu
Pilin yanında bulunur.

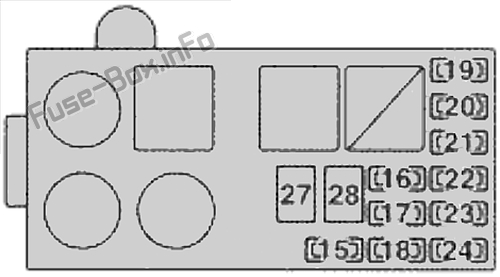

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper | Tanım |
|---|---|---|---|
| 15 | EFI | 15 | Kanada: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 16 | ŞARJ CİHAZI | 7.5 | Amerika Birleşik Devletleri: şarj sistemi; Deşarj göstergesi |
| 16 | DRL | 7.5 | Kanada: Gündüz yanan ışık sistemi |
| 17 | EFI | 15 | Amerika Birleşik Devletleri: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 17 | RADYO | 20 | Kanada: ses sistemi |
| 18 | CDS – FAN | 20 | Amerika Birleşik Devletleri: kullanılmadı |
| 18 | TELEFON | 15 | Kanada: Telef10 |
| 19 | KAFA (DR) | 15 | Amerika Birleşik Devletleri: düz farlar |
| 19 | KAFA (SAĞ-UPR) | 15 | Kanada: Sağ farlar (Uzun huzme) |
| 20 | KAFA (SOL) | 15 | Amerika Birleşik Devletleri: sol farlar |
| 20 | KAFA (SOL-UPR) | 15 | Kanada: Sol farlar (Uzun huzme) |
| 21 | RADYO | 20 | Amerika Birleşik Devletleri: ses sistemi |
| 21 | KAFA (SAĞ-UWR) | 15 | Kanada: Sağ farlar (Kısa huzme) |
| 22 | TELEFON | 15 | Amerika Birleşik Devletleri: Telef10 |
| 22 | KAFA (SOL-UWR) | 15 | Kanada: Sol farlar (Kısa huzme) |
| 23 | TEHLİKE BORUSU | 15 | Acil durum flaşörleri; boynuzlar |
| 24 | KUBBE | 10 | İç mekan ışıkları; Kişisel ışık; Bagaj bölmesi aydınlatması; K10tak anahtarı ışığı; Kapı açık uyarı ışığı; Saat; Radyo; Kaset çalar; Elektrik anteni; makyaj lambaları |
| 27 | 1 AM | 50 | “CİG”, “SİLECEK”, “GAUGE”, “DÖNÜŞ”, “EGU-IG”, “ARKA-HTR”, “IGN”, “DIFF” ve “FL POWER” devreleri için en iyi bileşenler |
| 28 | karın kasları | 60 | Kilitlenme önleyici fren sistemi |
