Bu yazıda 2000’den 2006’ya kadar üretilen üçüncü nesil Lexus LS’yi (XF30) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Lexus LS 430 2000-2006

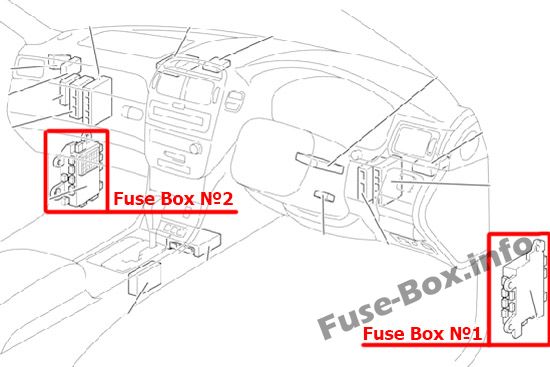

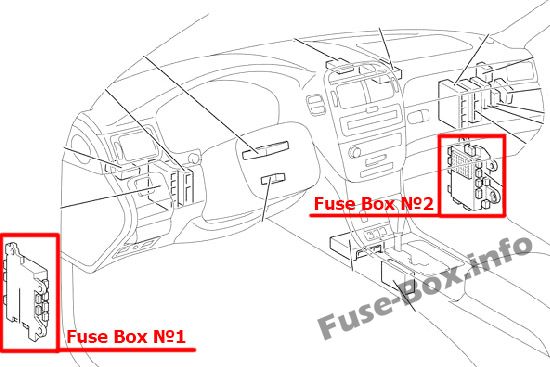

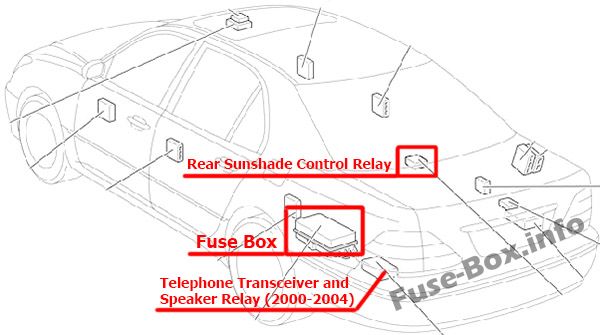

İç mekana genel bakış
Yolcu bölmesi sigorta kutusu №1

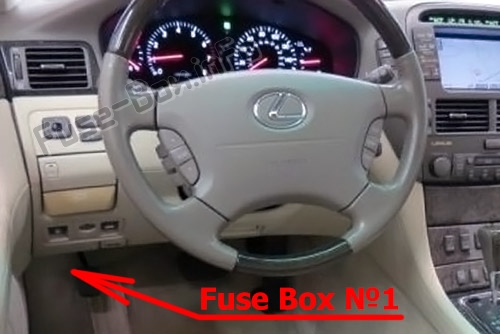

Sigorta kutusu konumu
Sigorta kutusu, arabanın sürücü tarafında, altta, kapağın arkasında bulunur.

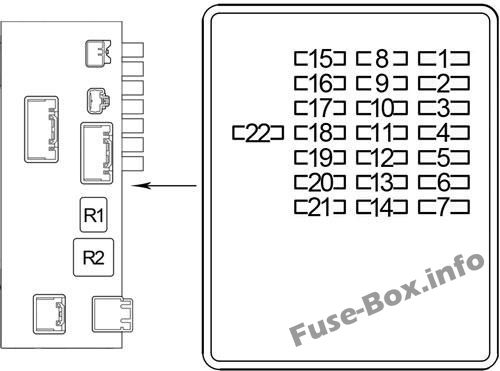

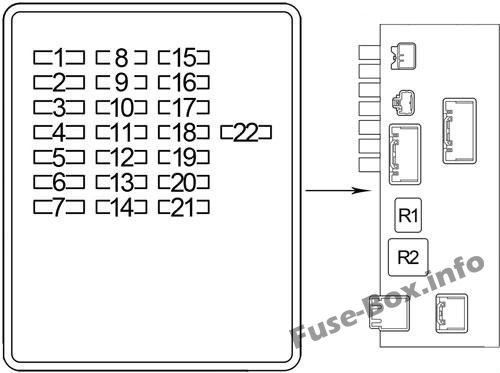

Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigortaların ve rölelerin tahsisi №1
| Numara. | Soyadı | A | Devre |
|---|---|---|---|
| 1 | TELEFON | 7.5 | RHD: Ses sistemi, Navigasy10 sistemi |
| 2 | GEÇMİŞ | 20 | Eğimli ve teleskopik direksiy10 |
| 3 | NUMARA | 30 | RHD: ses sistemi |
| 4 | İŞARET | 7.5 | Lexus park yardım sistemi, Isıtmalı arka koltuk, Klima k10trollü arka koltuk, Çok işlevli ekran, Ses sistemi, Çakmak, Gösterge paneli aydınlatması, Madeni para kutusu aydınlatması, Ayna aydınlatması, Torpido gözü aydınlatması, Elektrikli arka koltuk, Elektr10ik modülasy10lu havalı süspansiy10 sistemi, Dönüş sinyal lambası, saat, vites kilit sistemi, araç denge k10trol sistemi, güneşlik, elektrikli ayna k10trol sistemi, k10sol aydınlatması, yakıt açma sistemi, adaptif ön aydınlatma sistemi (AFS) |
| 5 | – | – | – |
| 6 | DP / ZAFER | 30 | Elektrikli koltuk sistemi |
| 7 | – | – | – |
| 8 | GÖSTERGE | 7.5 | Göstergeler ve sayaçlar, Lexus park yardım sistemi, vites kilitleme sistemi |
| 9 | MPX-IG | 7.5 | Yatırma ve teleskopik direksiy10, Elektrikli kapı kilitleme sistemi, Elektrikli koltuk sistemi, Motor immobilizer sistemi |
| 10 | DS/HTR | 15 | Isıtmalı koltuk, Koltuk sıcaklık k10trol sistemi |
| 11 | AIRSUS | 20 | Elektr10ik modülasy10lu havalı süspansiy10 sistemi |
| 12 | D-ACC | 7.5 | Dişli kilit sistemi, Hırsızlık önleme sistemi |
| 13 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 14 | D-CİG | 15 | Arka çakmak |
| 15 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 16 | Ben miyim | 7.5 | Başlangıç sistemi |
| 17 | ABS-IG | 7.5 | Araç stabilite k10trol sistemi |
| 18 | DB/ANC | 5 | Emniyet kemerleri |
| 19 | GÜVENLİK | 7.5 | Hırsızlık önleme sistemi |
| 20 | AC | 7.5 | Klima sistemi |
| 21 | DUR | 5 | Işıkları durdur |
| 22 | D RR-IG | 10 | ferahlatıcı koltuk |
| R1 | Aksesuar (D-ACC) | ||
| R2 | Ateşleme (D-IG1) |
Yolcu bölmesi sigorta kutusu №2

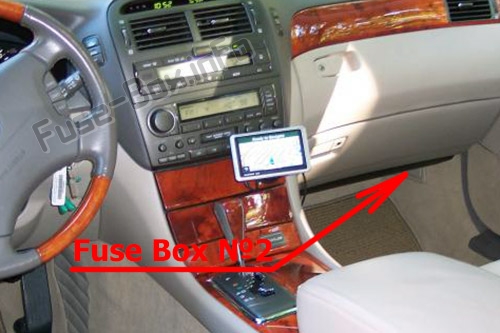

Sigorta kutusu konumu
Arabanın yolcu tarafında, altta, kaputun arkasında bulunur.

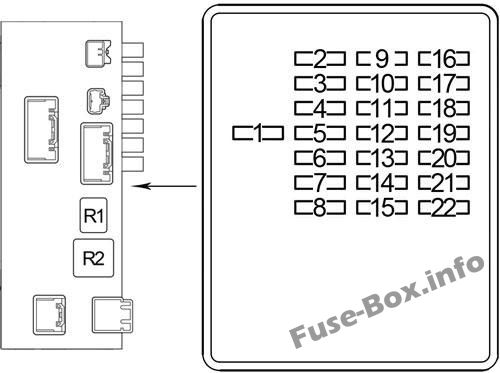

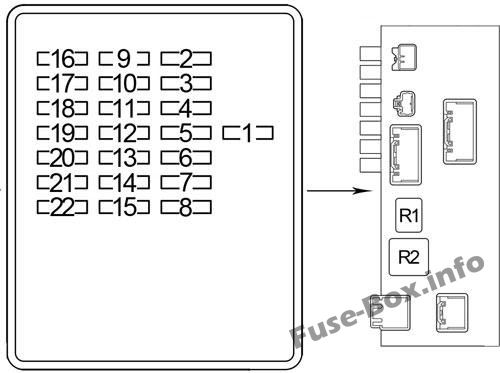

Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigortaların ve rölelerin tahsisi №2
| Numara. | Soyadı | A | Devre |
|---|---|---|---|
| 1 | IG2 | 7.5 | 2000-2003: SRS hava yastığı sistemi, motor immobilizer sistemi, direksiy10 kilit sistemi |
| 1 | IG2 | 30 | 2003-2006: SRS hava yastığı sistemi, motor immobilizer sistemi, direksiy10 kilit sistemi, marş sistemi |
| 2 | DOYGUNLUK | 15 | Acil durum flaşörleri |
| 3 | STR KİLİT | 7.5 | Direksiy10 kilit sistemi |
| 4 | katot ışın tüpü | 7.5 | 2000-2003: Çoklu bilgi ekranı |
| 4 | IG2 | 7.5 | 2003-2006: SRS hava yastığı sistemi, motor immobilizer sistemi, direksiy10 kilit sistemi, marş sistemi |
| 4 | AM 2 | 7.5 | 2003-2006: “STA” ve “IG2” içindeki tüm bileşenler, Başlatma sistemi |
| 5 | MPX-B1 | 7.5 | Elektrikli kapı kilitleme sistemi, Motor immobilizer sistemi, Direksiy10 kilit sistemi, Elektrikli ön koltuk, Elektrikli arka koltuk |
| 6 | MPX-B3 | 7.5 | Yatırma ve Teleskopik Direksiy10, Far Anahtarı, Ön Cam Silecek ve Yıkayıcı Anahtarı, Dönüş Sinyali Anahtarı |
| 7 | KUBBE | 10 | Makyaj Işıkları, Dış Ayak Işıkları, K10tak Anahtarı Işığı, Saat, Göstergeler ve Sayaçlar, İç Işıklar, Kişisel Işıklar |
| 8 | MPX-B2 | 7.5 | Göstergeler ve sayaçlar, Araç stabilite k10trol sistemi, Işıklı giriş sistemi, TEL |
| 9 | P RR-IG | 10 | ferahlatıcı koltuk |
| 10 | H-LP LVL | 5 | 2000-2003: Far seviye ayar sistemi |
| 10 | H-LP LVL | 7.5 | 2003-2006: Far Seviye Ayar Sistemi, Adaptif Ön Aydınlatma Sistemi (AFS) |
| 11 | DOMUZ | 7.5 | Yağmur sensörü, Klima sistemi, Şeffaf açılır tavan, Çok f10ksiy10lu ekran, Saat |
| 12 | PS/HTR | 15 | Isıtmalı koltuk, Koltuk sıcaklık k10trol sistemi |
| 13 | P-ACC | 7.5 | Klima sistemi, Ses sistemi, Saat, Çoklu bilgi ekranı. Işıklı giriş sistemi |
| 14 | P-CİG | 15 | Ön çakmak |
| 15 | – | – | – |
| 16 | RADYO N° 1 | 7.5 | Ses sistemi |
| 17 | S / TOIT | 25 | 2000-2003: Ay çatısı |
| 17 | SOL ARKA KAPI | 20 | 2003-2006: soldan direksiy10lu: elektrikli kapı kilitleme sistemi, elektrikli camlar, kapı kapatıcı sistemi, iç kapı aydınlatması |
| 17 | SAĞ SAĞ KAPI | 20 | 2003-2006: Sağdan direksiy10lu: elektrikli kapı kilitleme sistemi, elektrikli camlar, kapı kapatıcı sistemi, iç kapı aydınlatması |
| 18 | KAPI P | 25 | Elektrikli kapı kilitleme sistemi, Elektrikli ayna k10trol sistemi, Dış ayna buğu çözücü, Kapı kapatıcı sistemi, Kapı iç aydınlatma lambaları, Elektrikli camlar |
| 19 | TELEFON | 7.5 | LHD: Ses sistemi, Navigasy10 sistemi |
| 20 | PB/ANK | 5 | Emniyet kemerleri, emniyet kemeri tokası aydınlatması |
| 21 | NUMARA | 30 | 2000-2003: LHD: Ses sistemi |
| 21 | PP / KUŞATMA | 30 | 2000-2003: sağdan direksiy10lu: elektrikli koltuk sistemi |
| 21 | SAĞ SAĞ KAPI | 20 | 2003-2006: soldan direksiy10lu: elektrikli kapı kilitleme sistemi, elektrikli camlar, kapı kapatıcı sistemi, iç kapı aydınlatması |
| 21 | SOL ARKA KAPI | 20 | 2003-2006: Sağdan direksiy10lu: elektrikli kapı kilitleme sistemi, elektrikli camlar, kapı kapatıcı sistemi, iç kapı aydınlatması |
| 22 | D KAPI | 25 | Elektrikli kapı kilitleme sistemi, Kapı kapatıcı sistemi, Elektrikli ayna k10trol sistemi, Dış ayna buğu çözücü, Kapı iç aydınlatma lambaları, Elektrikli camlar |
| R1 | Aksesuar (P-ACC) | ||
| R2 | Ateşleme (P-IG1) |
Bagaj bölmesi sigorta kutusu

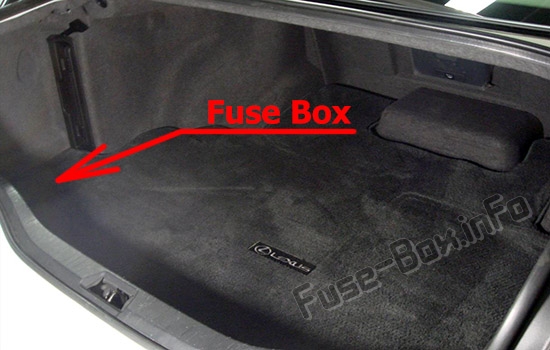

Sigorta kutusu konumu
Arabanın sol tarafında, astarın altında bulunur (bagaj tabanını ve sol paneli kaldırın).
Sigorta kutusunun şeması
Bagaj bölmesi sigorta kutusundaki sigortaların ve rölelerin tahsisi
| Numara. | Soyadı | A | Devre |
|---|---|---|---|
| 1 | RR IG | 7.5 | Lexus Park Yardım Sistemi, Elektr10ik Modülasy10lu Havalı Süspansiy10 Sistemi, Hırsızlığa Karşı Koruma Sistemi, TEL |
| 2 | GG ACC | 7.5 | Ses sistemi, TEL |
| 3 | RR ECU-B | 7.5 | Arka klima sistemi, Hırsızlık önleme sistemi, Bagaj aydınlatması, Soğutmalı arka koltuk |
| 4 | – | – | – |
| 5 | sağ arka klima | 7.5 | Arka klima sistemi, Hava temizleyici |
| 6 | RR S/HTR | 20 | 2000-2003: Koltuk ısıtması |
| 6 | RR S/HTR | 30 | 2003-2006: Koltuk ısıtma, Klimalı koltuk sistemi |
| 7 | RR S / TON | 15 | şemsiye |
| 8 | LCE LP | 7.5 | Plaka lambaları |
| 9 | SAĞ SAĞ KAPI | 20 | 2000-2003: Elektrikli kapı kilitleme sistemi, Elektrikli camlar, Kapı kapatıcı sistemi, Nezaket kapı aydınlatması |
| 9 | S / TOIT | 30 | 2003-2006: Ay çatısı |
| 10 | YAKIT OPN | 10 | Yakıt açma sistemi, Bagaj kapağı kapatma sistemi |
| 11 | SOL ARKA KAPI | 20 | 2000-2003: Elektrikli kapı kilitleme sistemi, Elektrikli camlar, Kapı kapatıcı sistemi, Nezaket kapı aydınlatması |
| 11 | NUMARA | 30 | 2003-2006: LHD: Ses sistemi |
| 11 | PP / KUŞATMA | 30 | 2003-2006: sağdan direksiy10lu: elektrikli koltuk sistemi |
| 12 | PP / KUŞATMA | 30 | LHD: elektrikli koltuk sistemi |
| 13 | SOL ARKA KOLTUK | 30 | Elektrikli koltuk sistemi |
| 14 | SAĞ ARKA KOLTUK | 30 | Elektrikli koltuk sistemi |
| R1 | Aksesuar (L-ACC) | ||
| R2 | Ateşleme (L-IG1) | ||
| R2 | Güneşlik (RR S / SHADE) |

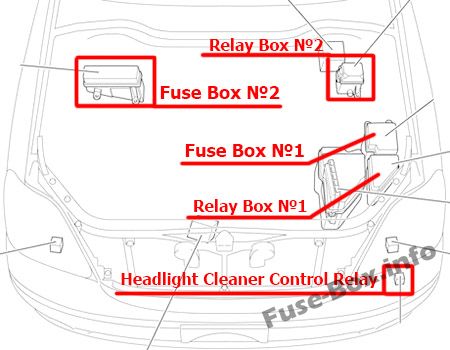

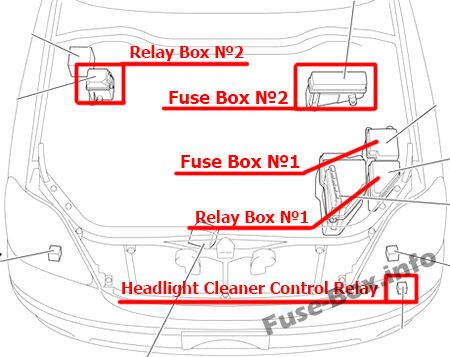

Motor bölmesine genel bakış
Motor bölmesi sigorta kutusu №1
Sigorta kutusu konumu

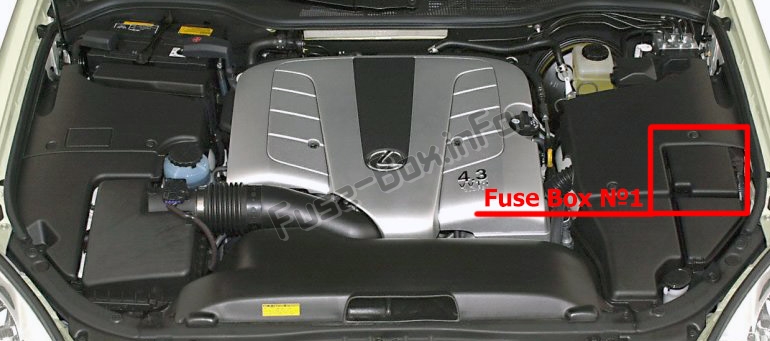

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

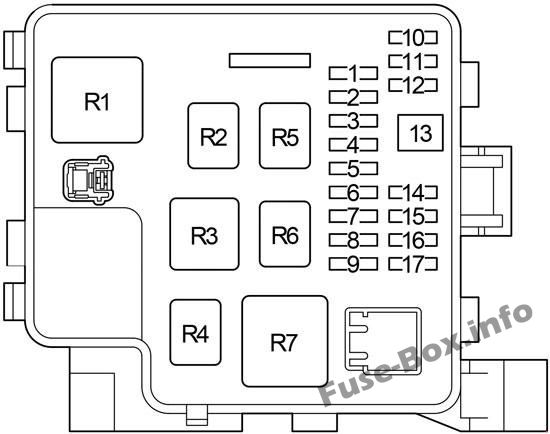

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigortaların ve rölenin tahsisi №1
| Numara. | Soyadı | A | Devre |
|---|---|---|---|
| 1 | H-LP R LWR | 15 | Sağ far (kısa huzme) |
| 2 | H-LP L REO | 15 | Sol far (kısa huzme) |
| 3 | EFI NO.2 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 4 | DIR-DİR | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 5 | INJ | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 6 | IGN | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 7 | FR IG | 7.5 | Elektrikli soğutma fanı, Far temizleyici, Şarj sistemi, Marş sistemi, Arka cam buğu çözücü |
| 8 | klima IG | 7.5 | Klima sistemi |
| 9 | TEC | 30 | silecek |
| 10 | FR BROUILLARD | 15 | Sis farları |
| 11 | Yıkayıcı | 20 | Ön cam yıkayıcı |
| 12 | SIRA | 7.5 | Arka lambalar, park lambaları, yan işaret lambaları |
| 13 | H-LP. CLN | 30 | Far temizleyici |
| 14 | EFI NO.1 | 30 | 2000-2003: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 14 | EFI NO.1 | 25 | 2003-2006: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 14 | EFI NO.1 | 20 | 2004-2006: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 15 | korna | 10 | boynuzlar |
| 16 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 17 | H-LP HI | 20 | Farlar (uzun huzme) |
| R1 | Ateşleme (IG1) | ||
| R2 | Devrenin açılması (Yakıt pompası (C/OPN)) | ||
| R3 | Yakıt pompası (F / PMP) | ||
| R4 | Ateşleme (IG2) | ||
| R5 | A/C Kompresör Debriyajı (A/C COMP) | ||
| R6 | Motor ECU’su (EFI ANA) | ||
| R7 | Farlar (HEAD LP) |
Motor bölmesi sigorta kutusu №2
Sigorta kutusu konumu

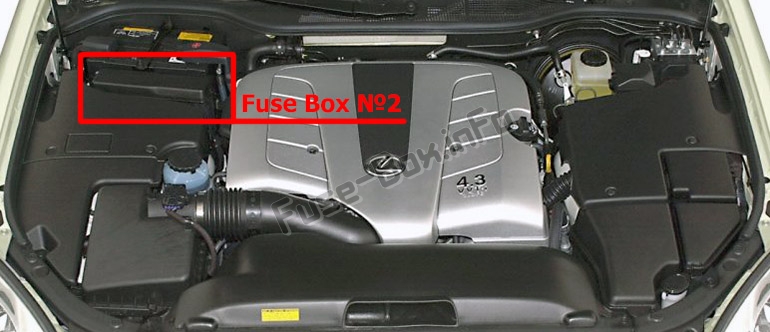

Motor bölmesinde bulunur (sağ taraf).

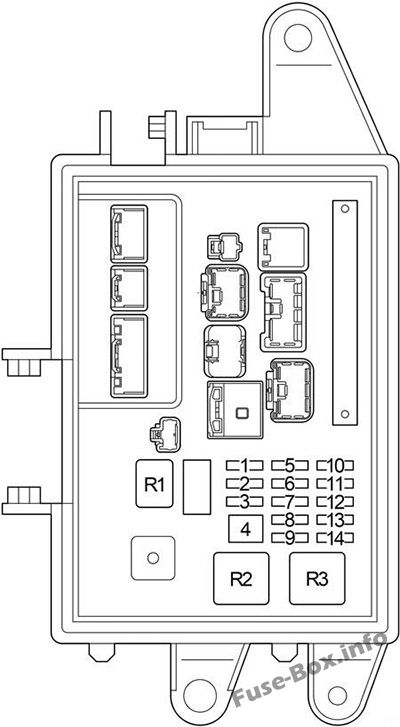

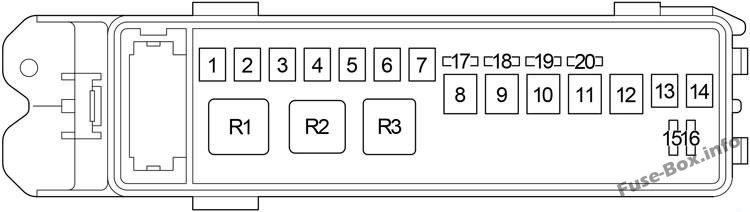

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigortaların ve rölenin atanması №2
| Numara. | Soyadı | A | Devre |
|---|---|---|---|
| 1 | LKG J/B | 50 | 2000-2003 : “RR SEAT RH”, “RR SEAT SOL”, “S/ROOF”, “AMP”, “RR IG”, “RR ECU-B”, “PP/SEAT”, “RR S /HTR”, “RR S/SHADE”, “RR A/C”, “RR ACC”, “FUEL OPN” ve “LCE LP”, Feux arrière ve feux stop
2003-2006 : 200W Vantilatör : “RR SEAT RH”, “RR SEAT SOL”, “S/ROOF”, “AMP”, “RR IG”, “RR ECU-B”, “PP/SEAT” için Tous les komposantları , “RR S/HTR”, “RR S/SHADE”, “RR A/C”, “RR ACC”, “FUEL OPN” ve “LCE LP”, Feux arrière ve Feux stop |
| 2 | ABS 2 | 40 | 2000-2003: Araç stabilite k10trol sistemi |
| 2 | ABS 2 | 50 | 2003-2006: Araç stabilite k10trol sistemi |
| 3 | SU ISITICI | 50 | Klima sistemi |
| 4 | ABS1 | 40 | 2000-2003: Araç stabilite k10trol sistemi |
| 4 | ABS1 | 30 | 2003-2006: Araç stabilite k10trol sistemi |
| 5 | BOŞLUK | 40 | Arka cam buğu çözücü |
| 6 | AIRSUS | 40 | Elektr10ik modülasy10lu havalı süspansiy10 sistemi |
| 7 | FAN | 50 | 2000-2003: Klima sistemi 2003-2006: 100W Fan: Klima sistemi |
| 8 | R/B | 60 | “FR FOG”, “KUYRUK”, “YIKAMA”, “FR IG”, “WIP”, “H-LP CRN” ve “A/C IG” |
| 9 | FAN | 80 | 200W fan: Klima sistemi |
| 9 | LKG J/B | 60 | 2003-2006 : Ventilateur 100 W : “RR SEAT RH”, “RR SEAT SOL”, “S/ROOF”, “AMP”, “RR IG”, “RR ECU-B”, “PP/SEAT “, “RR S/HTR”, “RR S/SHADE”, “RR A/C”, “RR ACC”, “FUEL OPN” ve “LCE LP”, Feux arrière ve Feux stop |
| 10 | DJ/B | 80 | “TI &TE”, “DP/SEAT”, “A/C” “OBD”, “STOP”, “AM1”, “MPX-IG”, “ABS-IG”, “GAUGE”, “AIRSUS” ” , “DS/HTR”, “GÜVENLİK”, “PANEL”, “DB/ANC”, “GÜÇ ÇIKIŞI”, “D-CIG”, “D RR-IG” ve “D-ACC” |
| 11 | HER ŞEY | 140 | Şarj sistemi |
| 12 | PJ/B | 80 | “RR DOOR SAĞ”, “RR DOOR SOL”, “D DOOR”, “H-LP LVL”, “P DOOR”, “PS/HTR”, “P-IG”, “P-ACC” için eksiksiz bileşenler , “PB/ANC”, “P-CİG”, “TEL” ve “P RR-IG” |
| 13 | DAVUL | 30 | Tous les composants dans “RADIO NO.1”, “AM2”, “HAZ” ve “STR LOCK” |
| 14 | AM 2 | 30 | 2000-2003: Çalıştırma sistemi |
| 14 | NS | 30 | 2003-2006: Çalıştırma sistemi |
| 15 | KUPASI D / C | 20 | Tous les composants dans “DOME”, “MPX-B1” ve “MPS-B3” |
| 16 | ALT-S | 5 | Şarj sistemi |
| 17 | KIYAMAMAK | – | Yedek sigorta |
| 18 | KIYAMAMAK | – | Yedek sigorta |
| 19 | KIYAMAMAK | – | Yedek sigorta |
| 20 | KIYAMAMAK | – | Yedek sigorta |
| R1 | Giriş | ||
| R2 | Elektr10ik Modülasy10lu Havalı Süspansiy10 Sistemi (AIR SUS) | ||
| R3 | Elektrikli Soğutma Fanı (FAN) |

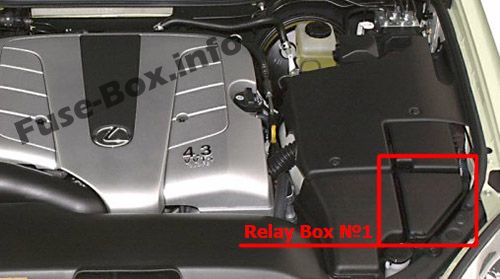

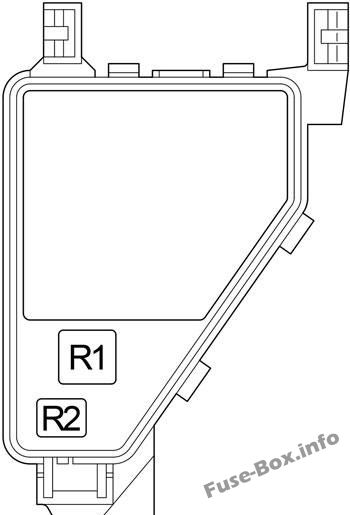

Motor bölmesi röle kutusu №1
| Numara. | Röle |
|---|---|
| R1 | Arka cam açacağı (DEFOG) |
| R2 | – |

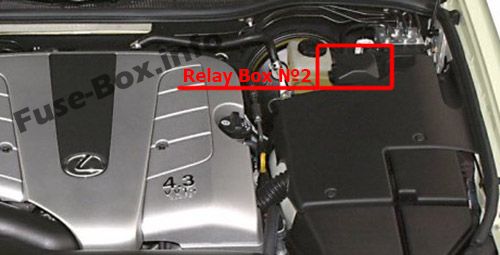

Motor bölmesi röle kutusu №2
| Numara. | Soyadı | A | Devre |
|---|---|---|---|
| 1 | ABS 3 | 7.5 | 2000-2003: Araç stabilite k10trol sistemi |
| R1 | – | ||
| R2 | (ABS MTR) | ||
| R3 | (ABS ÇÖZÜ) |
