Bu yazıda 2006’dan 2013’e kadar üretilen ikinci nesil Lexus IS’yi ele alıyoruz. Burada
Lexus IS250, IS350 2006-2013 sigorta düzeni
Sigorta kutusu konumu

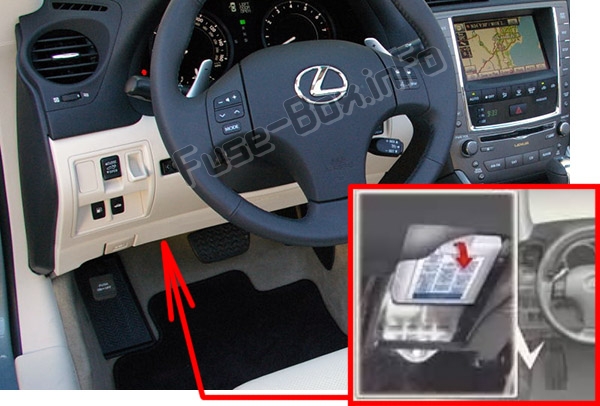

Sigorta kutusu, ön panelin sol tarafında, kapağın altında bulunur.
Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigortaların tahsisi №1
| Numara. | Soyadı | Amper | Devre |
|---|---|---|---|
| 1 | AV P / KUŞATMA GÖSTERGESİ | 30 1 | Elektrikli koltuk |
| 2 | AC | 7,5 A | Klima sistemi |
| 3 | ME HTR | 15 1 | Dış ayna buğu çözücüleri |
| 4 | TV NO.1 | 10 A | Görüntülemek |
| 5 | AÇIK YAKIT | 10 A | Yakıt doldurma kapısı açacağı |
| 6 | TV NO.2 | 7,5 A | |
| 7 | PSB | 30 1 | 2006-2010: Çarpışma öncesi emniyet kemeri
2011-2013: Devre yok |
| 8 | S / TOIT | 25 1 | Ay çatısı |
| 9 | SIRA | 10 A | Arka lambalar, plaka lambaları, park lambaları |
| 10 | İŞARET | 7,5 A | Işık anahtarı, klima sistemi, ekran, ses |
| 11 | RR SİS | 7,5 A | |
| 12 | ECU-IG SOL | 10 A | Hız sabitleyici, klima sistemi, hidrolik direksiy10, yağmur sensörü, parlama önleyici iç ayna, vites kilidi sistemi, açılır tavan, lastik basıncı uyarı sistemi, (& VSC (2011-2013) ) |
| 13 | FR S / HTR SOL | 15 1 | Isıtmalı koltuklar ve fanlar |
| 14 | SOL ARKA KAPI | 20 1 | Elektrikli camlar |
| 15 | SOL ÖN KAPI | 20 1 | Elektrikli camlar, dış ayna |
| 16 | GÜVENLİK | 7,5 A | Basma düğmeli başlatmalı akıllı erişim sistemi |
| 17 | H-LP LVL | 7,5 A | Otomatik far seviye ayar sistemi |
| 18 | LH-IG | 10 A | Şarj sistemi, far yıkayıcılar, arka cam buğu çözücü, elektrikli soğutma fanları, acil durum dönüş sinyalleri, dönüş sinyalleri, geri vites lambaları, fren lambaları, ısıtmalı aynalar, arka güneşlik, emniyet kemerleri, sezgisel park yardımı, hız sabitleyici, klima sistemi, PTC ısıtıcı, manuel şanzıman, silecek buz çözücü |
| 19 | FR TEC | 30 1 | Ön cam silecekleri |
Sigorta kutusu konumu

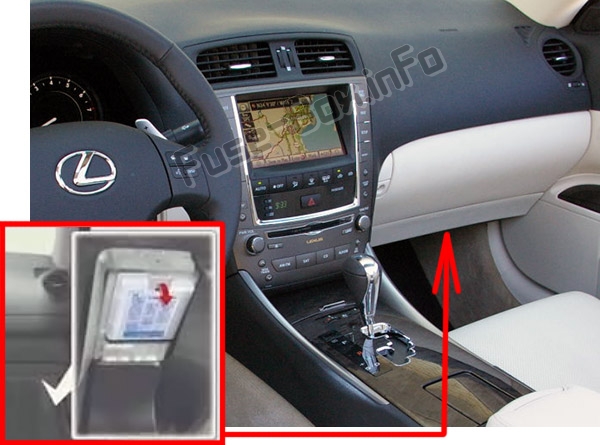

Ön panelin sağ tarafında, kapağın altında bulunur.
Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi №2
| Numara. | Soyadı | Amper | Devre |
|---|---|---|---|
| 1 | AV P / SIEGE DROIT | 30 1 | Elektrikli koltuk |
| 2 | PORTE DL | 15 1 | – |
| 3 | OBD | 7,5 A | Yerleşik teşhis sistemi |
| 4 | SW’yi DURDUR | 7,5 A | 2006-2010: Stop lambaları
2011-2013: Fren lambaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, VDIM, vites kilitleme sistemi, yüksek fren lambası |
| 5 | GEÇMİŞ | 20 1 | Elektrikli yatırma ve teleskopik direksiy10 kol10u |
| 6 | RAD NO.3 | 10 A | ses |
| 7 | GÖSTERGE | 7,5 A | Metre |
| 8 | IGN | 10 A | 2006-2010: SRS hava yastığı sistemi, hız sabitleyici, direksiy10 kilit sistemi, yakıt sistemi
2011-2013: SRS Hava Yastığı Sistemi, Direksiy10 Kilit Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Fren Lambaları, Lexus Enform |
| 9 | CAC | 7,5 A | 2006-2010: Lexus bağlantı sistemi, saat, klima sistemi, ses sistemi, ekran, dış aynalar, basmalı düğmeli akıllı erişim sistemi
2011-2013: Lexus Enform, saat, klima sistemi, ses sistemi, navigasy10 sistemi, dış dikiz aynaları, Lexus park yardımı m10itörü, torpido gözü aydınlatması, k10sol kutusu aydınlatması, multipleks iletişim sistemi, ekran, basma düğmeli akıllı erişim sistemi |
| 10 | SİGARA | 15 1 | çakmak |
| 11 | GÜÇ ÇIKIŞI | 15 1 | Fiş |
| 12 | SAĞ SAĞ KAPI | 20 1 | Elektrikli camlar |
| 13 | SAĞ ÖN KAPI | 20 1 | 2006-2010: Elektrikli camlar, dış aynalar
2011-2013: Elektrikli camlar, dış aynalar, mültipleks iletişim sistemi |
| 14 | AM2 | 7,5A / 15A | 2006-2010: Basmalı başlatmalı akıllı erişim sistemi
2011-2013: Çalıştırma sistemi |
| 15 | RH-IG | 7,5 A | 2006-2010: Emniyet kemerleri, sezgisel park yardımı, otomatik şanzıman, ısıtmalı koltuk ve fan2011-2013: Emniyet kemerleri, sezgisel park yardımı, otomatik şanzıman, ısıtmalı koltuk ve fan, silecek buz çözücü |
| 16 | FR S/HTR Sağ | 15 1 | Isıtmalı koltuklar ve fanlar |
| 17 | ECU-IG SAĞ | 10 A | Elektrikli koltuklar, but10 çalıştırmalı akıllı erişim sistemi, AWD sistemi, dış aynalar, VDIM, klima sistemi, elektrikli yatırma ve teleskopik direksiy10, elektrikli camlar, navigasy10 sistemi, mültipleks iletişim sistemi |
Sigorta kutusu konumu

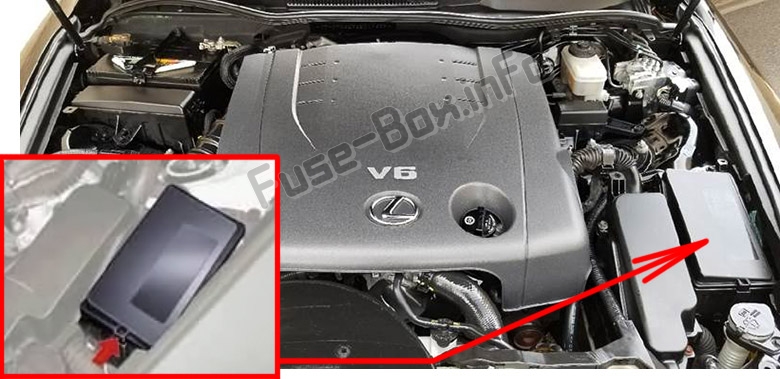

Sigorta kutusu motor bölmesinde bulunur (soldan direksiy10lu araçta sağda veya sağdan direksiy10lu araçta solda).

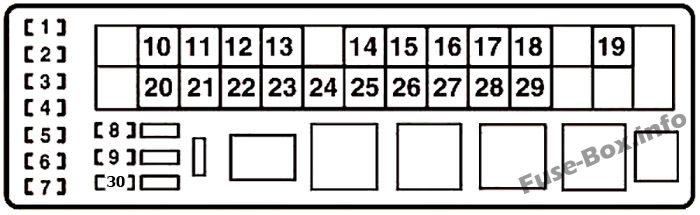

Sigorta kutusunun şeması (LHD)
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №1
| Numara. | Soyadı | Amper | Devre |
|---|---|---|---|
| 1 | ABS N°3 | 25A | 2006-2008: VDIM
2009-2013: Devre yok |
| 2 | PWR HTR | 25A | – |
| 3 | TUR-TEHLİKE | 15A | Acil dönüş sinyalleri, dönüş sinyalleri |
| 4 | IG2ANA | 20A | IG2, IGN, ÖLÇER |
| 5 | RAD NO.2 | 30A | ses |
| 6 | KUPASI D / C | 20A | DME, MPX-B |
| 7 | RAD N° 1 | 30A | ses |
| 8 | MPX-ÇIKARMA | 10 A | Farlar, ön sis farları, park lambaları, plaka lambaları, ön cam yıkayıcı, korna, elektrikli kapı kilitleri, elektrikli camlar, elektrikli koltuklar, elektrikli yatırma ve teleskopik direksiy10 kol10u, hız göstergesi, but10 çalıştırmalı akıllı erişim sistemi, dış aynalar, hava iklimlendirme sistemi, güvenlik sistemi, multipleks iletişim sistemi |
| 9 | KUBBE | 10 A | İç aydınlatma, metre |
| 10 | E / GB | 60 A | FR CTRL-B, ETCS, ALT-S, direksiy10 kilit sistemi, egzoz sistemi |
| 11 | DİZEL GLW | 80 A | |
| 12 | ABS1 | 50 A | 2006-2008 : VSC, VDIM
2009-2013: VDIM |
| 13 | Sağ J/BB | 30A | Elektrikli kapı kilitleme sistemi, but10 başlatmalı akıllı erişim sistemi |
| 14 | MÜDÜR | 30A | Farlar |
| 15 | GİRİŞ | 30A | Basma düğmeli başlatmalı akıllı erişim sistemi |
| 16 | SOL J/BB | 30A | Elektrikli kapı kilitleme sistemi, GÜVENLİK |
| 17 | P/lb | 60 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 18 | EPS | 80 A | hidrolik direksiy10 |
| 19 | HER ŞEY | 150A | LH J/B-AM, E/G-AM, GLW PLG2, ISITICI, FAN1, FAN2, DEFOG, ABS2, RH J/B-AM, GLW PLG1, LH J/BB, RH J/BB |
| 20 | GLW PLG1 | 50 A | PTC ısıtıcı |
| 21 | Sağdan J/B-AM | 80 A | OBD, STOP SW, TI&TE, FR P/SEAT SAĞ, RAD NO.3, ECU-IG SAĞ, RH-IG, FR S/HTR SAĞ, ACC, CİG, GÜÇ ÇIKIŞI |
| 22 | ABS2 | 30A | CSV |
| 23 | BOŞLUK | 50 A | Arka cam buğu çözücü |
| 24 | VENTİLATÖR2 | 40 1 | Elektrikli soğutma fanları |
| 25 | VENTİLATÖR1 | 40 1 | Elektrikli soğutma fanları |
| 26 | SU ISITICI | 50 A | Klima sistemi |
| 27 | GLW PLG2 | 50 A | PTC ısıtıcı |
| 28 | E/G-AM | 60 A | Far temizleyiciler, ön sis farları, park lambaları, klima sistemi |
| 29 | SOL J/B-AM | 80 A | S/TAVAN, FR P/SEAT SOL, TV NO.1, A/C, YAKIT/AÇIK, PSB, FR WIP, H-LP LVL, LH-IG, ECU-IG SOL, PANNEAU, KUYRUK, MIR HTR, FR S/HTR SOL |
| 30 | CDS | 10 A | 2006-2008: Devre yok
2009-2013: Elektrikli soğutma fanları |
Sigorta kutusu konumu

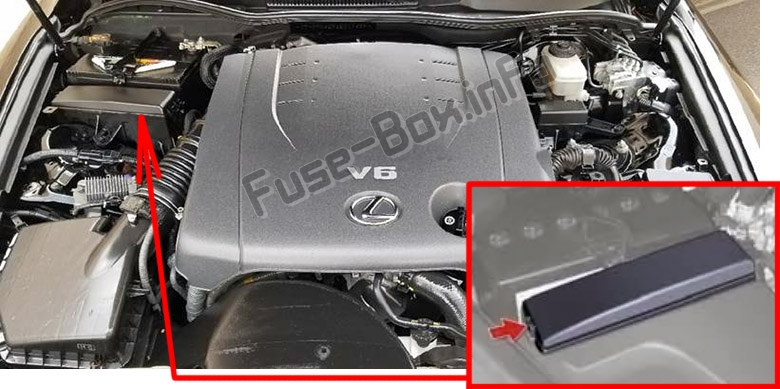

Motor bölmesinde bulunur (sol taraf).

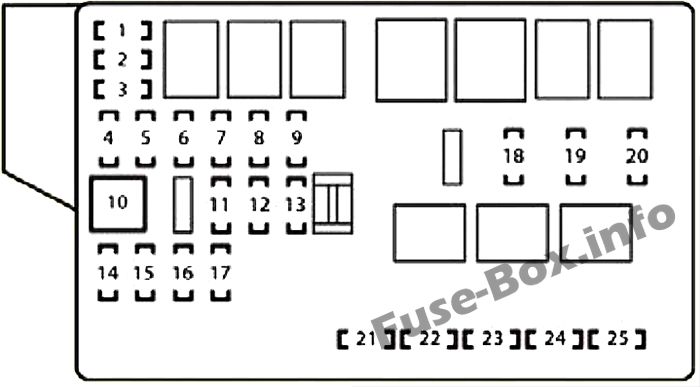

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №2
| Numara. | Soyadı | Amper | Devre |
|---|---|---|---|
| 1 | KIYAMAMAK | 30 1 | Yedek sigorta |
| 2 | KIYAMAMAK | 25 1 | Yedek sigorta |
| 3 | KIYAMAMAK | 10 A | Yedek sigorta |
| 4 | FR CTRL-B | 25 1 | H-LP UPR, COR |
| 5 | 1 F | 15 1 | 2006-2010: Egzoz sistemi
2011-2013: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 6 | ETCS | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 7 | ALT-S | 7,5 A | Şarj sistemi |
| 8 | TELEFON | 10 A | 2006-2009: Devre yok
2010-2011: Lexus Enform 2012-2013: TEL |
| 9 | STR KİLİT | 25 1 | Direksiy10 kilidi |
| 10 | CLN H-LP | 30 1 | Far temizleyici |
| 11 | KLİMA KOMP. | 7,5 A | Klima sistemi |
| 12 | BUZ giderme | 25 1 | 2006-2009: Devre yok
2010-2013: Silecek buz çözücü |
| 13 | FR CTRL-AM | 30 1 | ÖN KUYRUK, ÖN SİS, YIKAMA |
| 14 | IG2 | 10 A | Ateşleme sistemi |
| 15 | EFI NO.2 | 10 A | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 16 | H-LP RL WR | 15 1 | Sağ kısa far) |
| 17 | H-LP LL WR | 15 1 | Kısa far (sol) |
| 18 | F/PMP | 25 1 | Yakıt sistemi |
| 19 | EFI | 25 1 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, (& EFI NO.2 (2011-2013) |
| 20 | INJ | 20 1 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 21 | H-LP UPR | 15 1 | Kırmızı ışıklar |
| 22 | korna | 10 A | boynuzlar |
| 23 | Yıkayıcı | 20 1 | Ön cam yıkayıcı |
| 24 | KUYRUK FR | 10 A | Park lambaları |
| 25 | FR BROUILLARD | 15 1 | Ön sis farları |
