Bu yazıda, 2010’dan 2013’e kadar üretilen 1 makyaj s10rası ikinci nesil Lexus IS’yi (dizel) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Lexus IS200d, IS220d, IS250d 2010-2013
Yolcu bölmesi sigorta kutusu №1

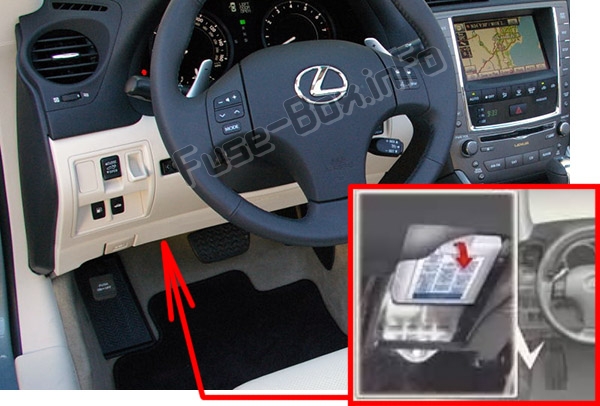

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında, kapağın altında bulunur.
Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigortaların tahsisi №1
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | AV P / KUŞATMA GÖSTERGESİ | 30 | Elektrikli koltuk |
| 2 | O | 7.5 | Klima sistemi |
| 3 | ME HTR | 15 | Dış ayna buğu çözücüleri |
| 4 | TV DEĞİL. 1 | 10 | Görüntülemek |
| 5 | AÇIK YAKIT | 10 | Yakıt barı kapı açacağı |
| 6 | TV DEĞİL. 2 | 7.5 | Lexus Park Yardım M10itörü |
| 7 | PSB | 30 | Çarpışma öncesi emniyet kemeri |
| 8 | S / TOIT | 25 | Ay çatısı |
| 9 | SIRA | 10 | Arka lambalar, plaka lambaları, manuel far seviye ayar sistemi |
| 10 | İŞARET | 7.5 | Işık anahtarı, klima sistemi, ekran, ses sistemi, elektrikli ısıtıcı |
| 11 | RR SİS | 7.5 | Arka sis farları |
| 12 | ECU-IG SOL | 10 | Klima sistemi, hız sabitleyici, hidrolik direksiy10, yağmur sensörü, parlama önleyici iç ayna, vites kilit sistemi, açılır tavan, VSC, ön cam sileceği, Lexus park yardım sensörü |
| 13 | FR S / HTR SOL | 15 | Isıtmalı koltuklar ve fanlar |
| 14 | SOL ARKA KAPI | 20 | Elektrikli camlar |
| 15 | SOL ÖN KAPI | 20 | Elektrikli camlar, dış ayna |
| 16 | GÜVENLİK | 7.5 | Akıllı giriş ve çalıştırma sistemi |
| 17 | H-LP LVL | 7.5 | Otomatik far seviye ayar sistemi |
| 18 | LH-IG | 10 | Şarj sistemi, far yıkayıcılar, arka cam buğu çözücü, elektrikli soğutma fanları, acil durum dönüş sinyalleri, dönüş sinyalleri, geri vites lambaları, fren lambaları, dış ayna buğu çözücüleri, emniyet kemerleri, Lexus park yardım sensörü, hız sabitleyici, PTC ısıtıcı, arka güneşlik, egzoz sistem |
| 19 | FR TEC | 30 | Ön cam silecekleri |
Yolcu bölmesi sigorta kutusu №2

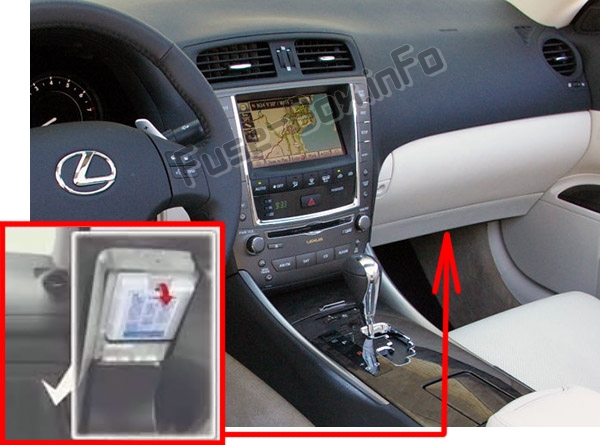

Sigorta kutusu konumu
Ön panelin sağ tarafında, kapağın altında bulunur.
Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi №2
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | AV P / SIEGE DROIT | 30 | Elektrikli koltuk |
| 2 | PORTE DL | 15 | Elektrikli kapı kilitleme sistemi |
| 3 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 4 | SW’yi DURDUR | 7.5 | Fren lambaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, VDIM, vites kilitleme sistemi, yükseğe m10teli fren lambası |
| 5 | GEÇMİŞ | 20 | Güç yatırma ve teleskopik direksiy10 kol10u, multipleks iletişim sistemi |
| 6 | RAD NO 3 | 10 | ses |
| 7 | GÖSTERGE | 7.5 | Metre |
| 8 | IGN | 10 | SRS hava yastığı sistemi, direksiy10 kilit sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, fren lambası |
| 9 | CAC | 7.5 | Saat, ses sistemi, navigasy10 sistemi, dış aynalar, akıllı giriş ve çalıştırma sistemi, Lexus park yardım m10itörü, torpido gözü aydınlatması, k10sol aydınlatması, mültipleks iletişim sistemi, ekran |
| 10 | SİGARA | 15 | çakmak |
| 11 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 12 | SAĞ SAĞ KAPI | 20 | Elektrikli camlar |
| 13 | SAĞ ÖN KAPI | 20 | Elektrikli camlar, dış aynalar, mültipleks iletişim sistemi |
| 14 | AM2 | 7.5 | Akıllı giriş ve çalıştırma sistemi |
| 15 | RH-IG | 7.5 | Emniyet kemerleri, otomatik şanzıman, ısıtmalı koltuklar ve fanlar, silecek buz çözücü, elektrikli ısıtıcı |
| 16 | FR S/HTR Sağ | 15 | Isıtmalı koltuklar ve fanlar |
| 17 | ECU-IG SAĞ | 10 | Elektrikli koltuk, farlar, ön sis lambaları, ön konum lambaları, plaka lambaları, ön cam yıkayıcı, dış ayna, VDIM, klima sistemi, çarpışma öncesi emniyet kemeri, elektrikli yatırma ve teleskopik direksiy10 kol10u, elektrikli camlar, navigasy10 sistemi, araç dengesi k10trol, multipleks iletişim sistemi, akıllı giriş ve çalıştırma sistemi |
Motor bölmesi sigorta kutusu №1

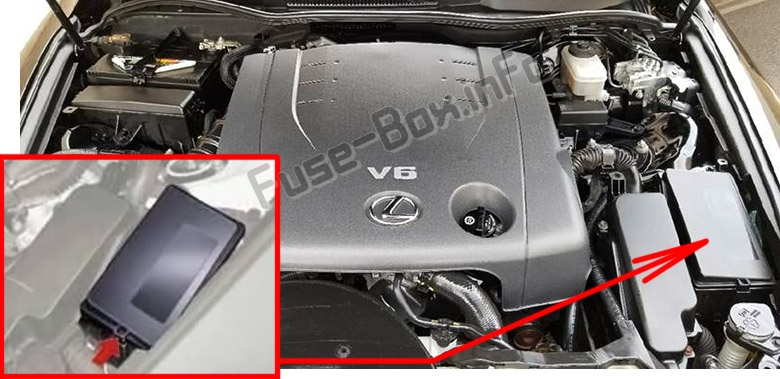

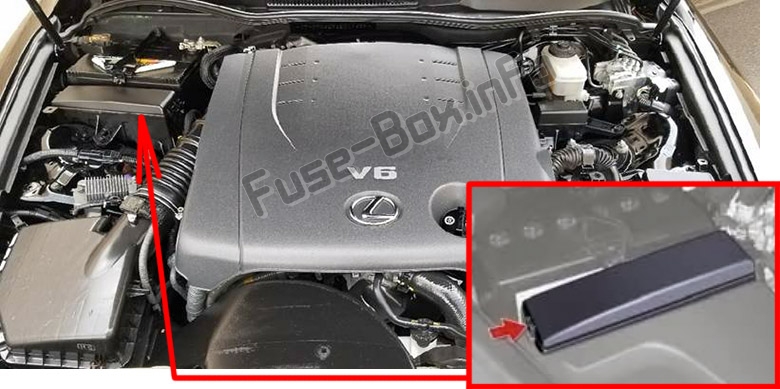

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde bulunur (soldan direksiy10lu araçta sağda veya sağdan direksiy10lu araçta solda).

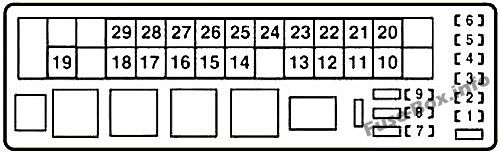

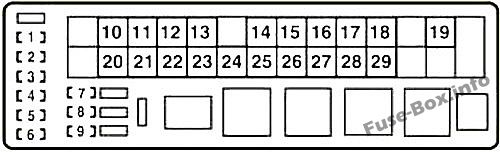

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №1
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | PWR HTR | 25 | Elektrikli ısıtıcı |
| 2 | TUR-TEHLİKE | 15 | Acil dönüş sinyalleri, dönüş sinyalleri |
| 3 | IG2 ANA | 20 | IG2, IGN, ÖLÇER |
| 4 | RAD NO.2 | 30 | ses |
| 5 | KUPASI D / C | 20 | DME, MPX-B |
| 6 | RAD N° 1 | 30 | – |
| 7 | MPX-ÇIKARMA | 10 | Farlar, ön sis lambaları, ön konum lambaları, plaka lambaları, ön cam yıkayıcı, korna, elektrikli kapı kilitleme sistemi, elektrikli camlar, elektrikli koltuklar, elektrikli yatırma ve teleskopik direksiy10 kol10u, hız göstergesi, güç sistemi akıllı giriş ve çalıştırma, dış aynalar, hava koşullandırma sistemi, multipleks iletişim sistemi |
| 8 | KUBBE | 10 | İç aydınlatma, metre, dış ayak aydınlatması |
| 9 | CDS | 10 | Elektrikli soğutma fanları |
| 10 | E / GB | 60 | FR CTRL-B, ETCS, A/F, STR LOCK, EDU, ECD |
| 11 | DİZEL GLW | 80 | Motor ön ısıtma sistemi |
| 12 | ABS1 | 50 | VDIM |
| 13 | Sağ J/BB | 30 | SAĞ ÖN KAPI, SAĞ ARKA KAPI, AM2 |
| 14 | MÜDÜR | 30 | H-LP L LWR, H-LP R LWR |
| 15 | GİRİŞ | 30 | Akıllı giriş ve çalıştırma sistemi |
| 16 | SOL J/BB | 30 | SOL ÖN KAPI, SOL ARKA KAPI, GÜVENLİK |
| 17 | P / IB | 60 | EFI, F/PMP, INJ |
| 18 | EPS | 80 | hidrolik direksiy10 |
| 19 | HER ŞEY | 150 | LH J/B-AM, E/G-AM, GLW PLG2, ISITICI, FAN1, FAN2, DEFOG, ABS2, RH J/B-AM, GLW PLG1, LH JB-B, RH J/BB |
| 20 | GLW PLG1 | 50 | PTC ısıtıcı |
| 21 | Sağdan J/B-AM | 80 | OBD, STOP SW, TI&TE, FR P/SEAT SAĞ, RAD NO.3, ECU-IG SAĞ, RH-IG, FR S/HTR SAĞ, ACC, CİG, GÜÇ ÇIKIŞI, KAPI DL |
| 22 | ABS2 | 30 | VDIM |
| 23 | BOŞLUK | 50 | Arka cam buğu çözücü |
| 24 | VENTİLATÖR2 | 40 | Elektrikli soğutma fanları |
| 25 | VENTİLATÖR1 | 40 | Klima sistemi |
| 26 | SU ISITICI | 40 | Klima sistemi |
| 27 | GLW PLG2 | 50 | PTC ısıtıcı |
| 28 | E/G-AM | 60 | H-LP CLN, FR CTRL-AM, DEICER, A/C COMP |
| 29 | LH J/B-AM | 80 | S/TAVAN, AV P/KOLTUK SOL, TV NO.1, A/C, YAKIT AÇIK, PSB, RR SİS, FR WIP, H-LP LVL, LH-IG, ECU-IG SOL, PANEL, KUYRUK, TV NO .2, MIR HTR, FR S/HTR Sol |
Motor bölmesi sigorta kutusu №2
Sigorta kutusu konumu
Motor bölmesinde bulunur (sol taraf).

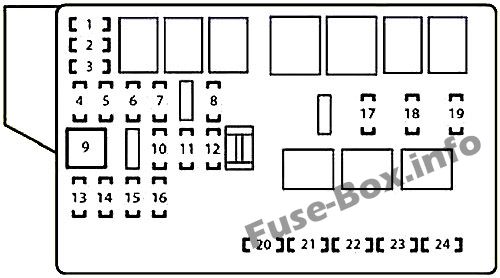

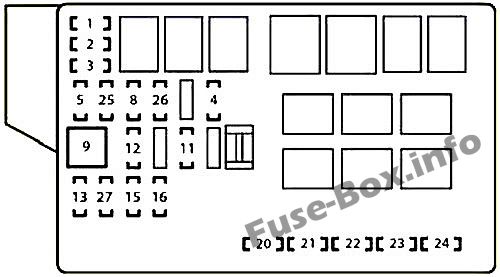

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №2
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | KIYAMAMAK | 30 | Yedek sigorta |
| 2 | KIYAMAMAK | 25 | Yedek sigorta |
| 3 | KIYAMAMAK | 10 | Yedek sigorta |
| 4 | FR CTRL-B | 25 | H-LP UPR, COR |
| 5 | 1 F | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 6 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 7 | TELEFON | 10 | – |
| 8 | STR KİLİT | 25 | Direksiy10 kilit sistemi |
| 9 | CLN H-LP | 30 | Far temizleyici |
| 10 | KLİMA KOMP. | 7.5 | Klima sistemi |
| 11 | BUZ giderme | 25 | Silecek buz çözücü |
| 12 | FR CTRL- AM | 30 | ÖN KUYRUK, ÖN SİS, YIKAMA |
| 13 | IG2 | 10 | Ateşleme sistemi |
| 14 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 15 | H-LP R LWR | 15 | Sağ kısa far) |
| 16 | H-LP L REO | 15 | Kısa far (sol) |
| 17 | F/PMP | 25 | Yakıt sistemi |
| 18 | EFI | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, EFI NO.2 |
| 19 | INJ | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 20 | H-LP UPR | 20 | Kırmızı ışıklar |
| 21 | korna | 10 | boynuzlar |
| 22 | Yıkayıcı | 20 | Ön cam yıkayıcı |
| 23 | KUYRUK FR | 10 | Ön konum lambaları |
| 24 | FR BROUILLARD | 15 | Ön sis farları |
| 25 | eğitim | 20 | Başlangıç sistemi |
| 26 | DPE | 25 | Marş sistemi, yakıt sistemi, mültipleks iletişim sistemi, ECD NO.2 |
| 27 | DPE N° 2 | 10 | Marş sistemi, yakıt sistemi, egzoz sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
