Bu yazıda, Lexus HS’yi (AA10) 2010’dan 2013’e kadar üretilen 1 facelift öncesi ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Lexus HS250h 2010-2013
İç sigorta kutusu
Sigorta kutusu konumu

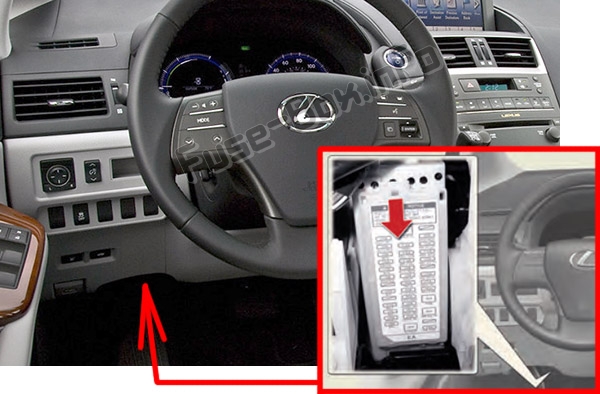

Sigorta kutusu, ön panelin (sürücü tarafı) altında, kapağın altında bulunur.

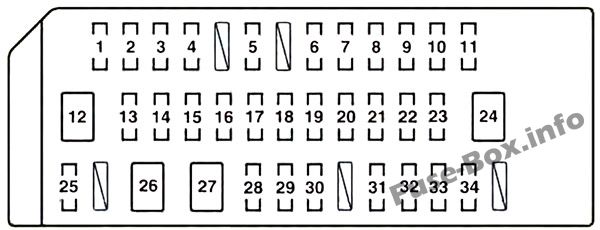

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | SIRA | 10 | Park lambaları, arka lambalar, plaka lambaları, yan işaret lambaları, ön sis lambaları |
| 2 | İŞARET | 10 | Navigasy10 sistemi, ses sistemi, klima sistemi, acil dönüş sinyali anahtarı, silecek buz çözücü anahtarı, koltuk ısıtma anahtarı, P konum anahtarı, far yıkama anahtarı, emniyet kemeri hatırlatma gösterge ışığı ön yolcu güvenliği, elektrikli cam anahtarı, VSC-OFF anahtarı, HUD düğmesi, AFS-OFF düğmesi, POWER ECO-EV modu düğmesi, görünüm seçme düğmesi, bagaj açma düğmesi, kapak açma düğmesi yakıt, torpido gözü ışığı, arka güneşlik düğmesi, uzaktan kumanda, ayna düğmesi |
| 3 | IGN | 10 | Elektr10ik K10trollü Fren Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Lexus Bağlantı Sistemi, Basmalı Düğme Başlatmalı Akıllı Erişim Sistemi, Fren Lambaları |
| 4 | RASTLAMAK | 7.5 | metre |
| 5 | TEC | 30 | Ön cam silecekleri |
| 6 | Yıkayıcı | 15 | Ön cam yıkayıcı |
| 7 | AC | 10 | Klima sistemi |
| 8 | GÖSTERGE | 10 | AFS, dönüş sinyalleri, acil durum yanıp sönen ışıklar |
| 9 | AFS | 10 | Adaptif ön aydınlatma sistemi |
| 10 | ECU-IG NO.2 | 10 | Çarpışma öncesi sistem, LKA, dinamik radarlı hız sabitleyici, klima sistemi, dış ayna, HUD, navigasy10 sistemi, lastik hava basıncı uyarı sistemi |
| 11 | ECU-IG NO.1 | 10 | Dikiz aynası, elektr10ik k10trollü fren sistemi, elektrikli hidrolik direksiy10 sistemi, mo10roof, yağmur algılama sileceği, acil dönüş sinyal anahtarı, klima sistemi, elektrikli koltuk başlıkları, sürücü m10itörü, direksiy10 anahtarı, ısıtmalı koltuklar/fanlar, elektrikli yatırma ve teleskopik direksiy10, arka güneşlik. AFS |
| 12 | S / TOIT | 30 | elektrikli açılır tavan |
| 13 | RL KAPI | 25 | Elektrikli arka cam (sol taraf) |
| 14 | PORTE AR | 25 | Elektrikli arka cam (sağ taraf) |
| 15 | TON SAĞ | 10 | Arka güneşlik |
| 16 | D FR PORTE | 25 | Sürücü tarafı elektrikli cam, dış ayna |
| 17 | PORTE P FR | 25 | Elektrikli cam yolcu tarafı, dış ayna |
| 18 | GEÇMİŞ | 30 | Elektrikli tilt ve teleskopik direksiy10 |
| 19 | DUR | 10 | Fren lambaları, elektr10ik k10trollü fren sistemi |
| 20 | Klima NO.2 | 10 | devre yok |
| 21 | RR SİS | 7.5 | devre yok |
| 22 | YAKIT OPN | 7.5 | Bagaj açma anahtarı, yakıt doldurma kapısı açma anahtarı |
| 23 | OBD | 7.5 | Yerleşik teşhis |
| 24 | FL ELEKTRİKLİ KOLTUK | 30 | Sürücü tarafı elektrikli koltuk |
| 25 | FR BROUILLARD | 15 | Ön sis farları |
| 26 | ELEKTRİKLİ KOLTUK FR | 30 | Elektrikli yolcu koltuğu |
| 27 | PSB | 30 | Çarpışma öncesi emniyet kemeri sistemi |
| 28 | HOŞGELDİNİZ | 30 | devre yok |
| 29 | KAPI NO 1 | 25 | Elektrikli kapı kilitleme sistemi |
| 30 | GENEL MÜDÜRLÜK HTR FL | 10 | Sürücü koltuğu ısıtması |
| 31 | KOLTUK HTR FR | 10 | Yolcu tarafı koltuk ısıtması |
| 32 | RAD NO.2 | 7.5 | Navigasy10 sistemi, ses sistemi, klima sistemi, HUD, dokunmatik uzaktan kumanda |
| 33 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 34 | ECU-ACC | 10 | Dikiz aynası, klima sistemi, ses sistemi, navigasy10 sistemi |
Motor bölmesi sigorta kutusu
Sigorta kutusu konumu

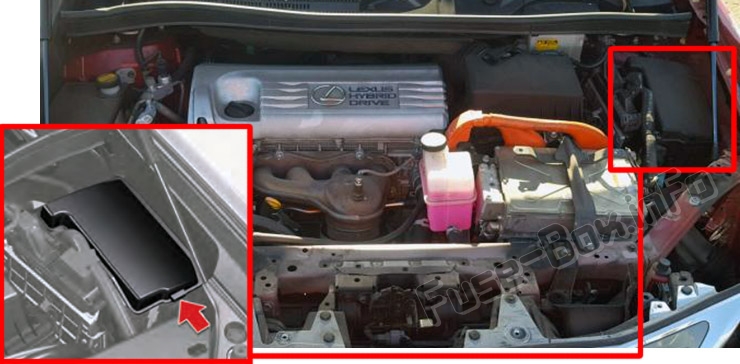

Motor bölmesinde bulunur (sol taraf). Sekmeyi içeri doğru itin ve kapağı kaldırın.

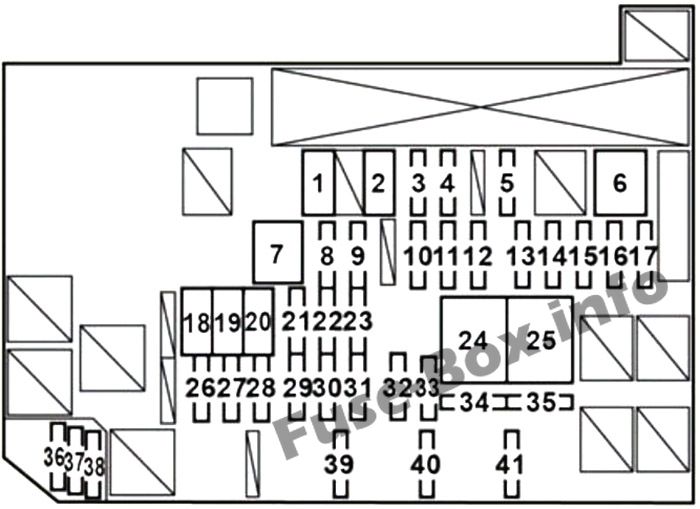

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | DESTEK | 50 | Klima sistemi |
| 2 | RDI | 40 | Elektrikli soğutma fanları |
| 3 | PMP YAĞI | 10 | Hibrit sistem, şanzıman |
| 4 | ÇIPLAK | 10 | devre yok |
| 5 | ABS İLKE NO.2 | 7.5 | Elektr10ik k10trollü fren sistemi |
| 6 | CLN H-LP | 30 | Far temizleyici |
| 7 | P-CON MTR | 30 | 2012: P pozisy10u k10trol sistemi, hibrit sistem, basmalı but10lu akıllı erişim sistemi |
| 8 | AMP NO.1 | 30 | Ses sistemi, arka kapı açacağı |
| 9 | IGCT | 30 | PCU, IGCT NO.2, IGCT NO.3, hibrit sistem |
| 10 | ANA İLE P | 7.5 | P pozisy10 k10trol sistemi, hibrit sistem, basma düğmeli başlatmalı akıllı erişim sistemi |
| 11 | AM2 | 7.5 | Basmalı çalıştırmalı akıllı erişim sistemi, hibrit sistem, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, P konum k10trol sistemi, hız sabitleyici sistem, hız sabitleyici sistem dinamik radar |
| 12 | ECU-B2 | 7.5 | Basmalı çalıştırmalı akıllı erişim sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, bagaj açma anahtarı |
| 13 | YARDIM | 10 | Lexus bağlantı sistemi |
| 14 | ECU-B3 | 10 | Klima sistemi, arka cam buğu çözücü, ısıtmalı ayna |
| 15 | TUR VE HAZ | 10 | Flaşörler, acil flaşörler |
| 16 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 17 | ABS İLKE NO.1 | 20 | Elektr10ik k10trollü fren sistemi |
| 18 | P/I 2 | 40 | P konum k10trol sistemi, hibrit sistem, şanzıman, but10 çalıştırmalı akıllı erişim sistemi, korna, farlar (kısa huzme), geri vites lambaları |
| 19 | ABS MTR 1 | 30 | Elektr10ik k10trollü fren sistemi |
| 20 | ABS MTR 2 | 30 | Elektr10ik k10trollü fren sistemi |
| 21 | H-LP HI PRENSİP | 20 | Farlar (uzun huzme) |
| 22 | AMP NO.2 | 30 | Ses sistemi, navigasy10 sistemi |
| 23 | KAPI N° 2 | 25 | devre yok |
| 24 | P/I 1 | 60 | IG2, ANA EFI, AKÜ FANI |
| 25 | EPS | 60 | Elektrikli hidrolik direksiy10 sistemi |
| 26 | UCP | 10 | Hibrit sistem |
| 27 | IGCT NO.2 | 10 | Basmalı Başlatmalı Akıllı Erişim Sistemi, Hibrit Sistem, P Pozisy10 K10trol Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 28 | ME HTR | 10 | Arka cam buğu çözücü, ısıtmalı ayna |
| 29 | RAD N° 1 | 15 | Ses sistemi, navigasy10 sistemi |
| 30 | KUBBE | 10 | İç aydınlatma, yansıma önleyici dikiz aynası, ses sistemi, navigasy10 sistemi, garaj kapısı açacağı |
| 31 | ECU-B | 7.5 | Basmalı çalıştırmalı akıllı erişim sistemi, klima sistemi, göstergeler ve sayaçlar, dış ayna, saat, koltuk konumu hafızası, elektrikli yatırma ve teleskopik direksiy10 simidi |
| 32 | H-LP LH HI | 10 | Sol far (uzun far) |
| 33 | H-LP RH HI | 10 | Sağ far (uzun far) |
| 34 | N ° EFI 2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 35 | IGCT NO.3 | 10 | Hibrit sistem |
| 36 | KIYAMAMAK | 30 | Yedek sigorta |
| 37 | KIYAMAMAK | 10 | Yedek sigorta |
| 38 | KIYAMAMAK | 7.5 | Yedek sigorta |
| 39 | ANA EFI | 20 | EFI NO.2, yakıt sistemi |
| 40 | AKÜ FANI | 10 | Pil soğutma fanı |
| 41 | IG2 | 20 | Hibrit Sistem, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, MET, IGN |
