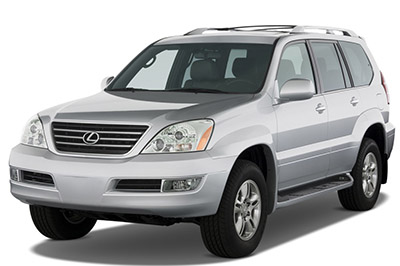

Bu yazıda 2002’den 2009’a kadar üretilen 1inci nesil Lexus GX’i (J120) ele alıyoruz. Burada
İçindekiler
Lexus GX 470 2002-2009 Sigorta Düzenlemesi
İç sigorta kutusu

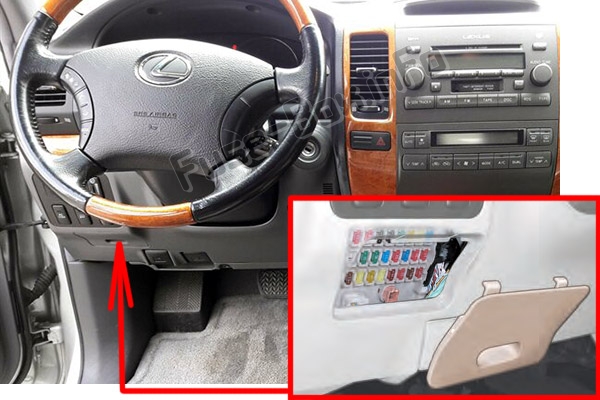

Sigorta kutusu konumu
Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.

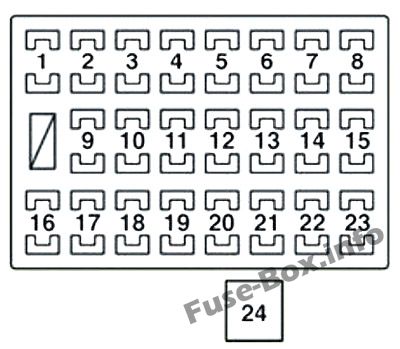

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | IGN | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Araç Stabilite K10trol Sistemi |
| 2 | SRS | 10 | SRS hava yastığı sistemi, ön yolcu yolcu sınıflandırma sistemi |
| 3 | GÖSTERGE | 7.5 | Göstergeler ve sayaçlar |
| 4 | ST2 | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 5 | FR WIP-WSH | 30 | Ön cam silecekleri, yıkama sıvısı |
| 6 | TEMS | 20 | Elektr10ik modülasy10lu süspansiy10 |
| 7 | FARK | 20 | Dört tekerlekten çekiş sistemi |
| 8 | RR Devam Eden | 15 | Arka cam sileceği |
| 9 | DP / ZAFER | 30 | Güç ayarlı sürücü koltuğu |
| 10 | PP / KUŞATMA | 30 | Elektrikli ön yolcu koltuğu |
| 11 | GÜÇ ÇIKIŞI | 15 | Güç çıkışı (12V DC) |
| 12 | IG1 NO.2 | 10 | Arka klima sistemi, dikiz aynası, kinetik dinamik süspansiy10 sistemi |
| 13 | RR WSH | 15 | Arka cam yıkayıcı |
| 14 | ECU-IG | 10 | Vites kilidi k10trol sistemi, elektrikli camlar, dış ayna buğu çözücü, kilitlenme önleyici fren sistemi, aktif çekiş k10trol sistemi, araç stabilite k10trol sistemi, klima sistemi, navigasy10 sistemi, elektrikli camlar, açılır tavan, eğim ve teleskopik direksiy10, seyahat bilgi ekranı, sürüş pozisy10 hafıza sistemi, arka görüş izleme sistemi, lastik basıncı uyarı sistemi |
| 15 | IG1 | 10 | Klima sistemi, geri vites lambaları, arka cam buğu çözücü, ısıtmalı koltuklar, araç denge k10trol sistemi |
| 16 | DIR-DİR | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 17 | P FR P/W | 20 | Ön yolcu elektrikli camı |
| 18 | P RR P/W | 20 | Arka sağ elektrikli cam |
| 19 | D RR P/W | 20 | Sol arka elektrikli cam |
| 20 | İŞARET | 10 | Pano ışıkları |
| 21 | SIRA | 10 | Park lambaları, arka lambalar, plaka lambaları, ön sis lambaları |
| 22 | CAC | 7.5 | Vites kilidi k10trol sistemi, elektrik prizi, dış ayna, ses sistemi, navigasy10 sistemi, elektrikli aynalar, yolculuk bilgi ekranı, dikiz m10itör sistemi |
| 23 | SİGARA | 10 | çakmak |
| 24 | GÜÇ VEYA GÜÇ | 30 | Elektrikli camlar, açılır tavan, eğim ve teleskopik direksiy10 |
Motor bölmesi sigorta kutusu

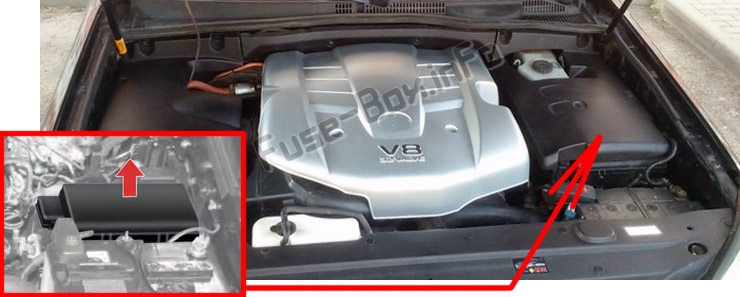

Sigorta kutusu konumu
Motor bölmesinde (sol taraf), kaputların altında bulunur.
Tırnakları içeri doğru itin ve kapağı kaldırın.

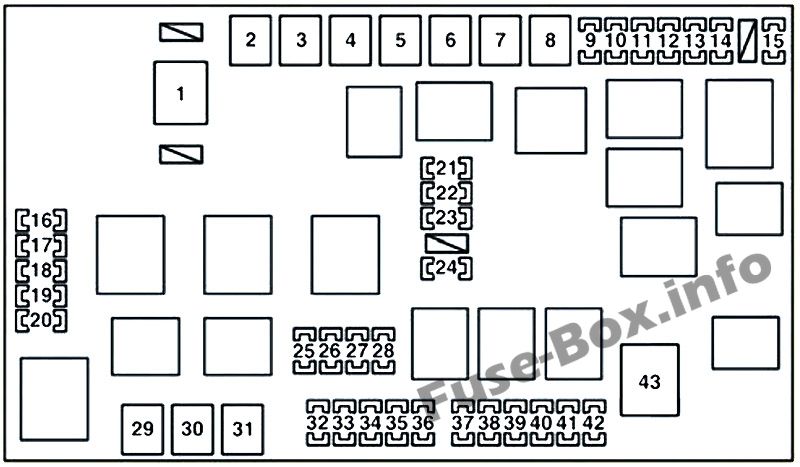

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | HER ŞEY | 140 | 2002-2004: “AM1”, “HEATER”, “CDS FAN”, “FR FOG”, “DEFOG”, “AIR SUS”, “AC115V INV”, “SEAT HEATER”, “BATT CHG’deki şarj sistemi ve tüm bileşenler ”,“ FREN KONTROLÜ ”ve“ ÇEKME ”sigortaları
2005-2009: Şarj sistemi, AM1, ISITICI, CDS FAN, FR SİS, DEFOG, HAVA SUS, AC INV, KOLTUK ISITICI, OBD, STOP, J / B, RR AC, ŞAFT MIR, BATT CHG, ÇEKİ FRENİ, ÇEKME |
| 2 | SU ISITICI | 50 | Klima sistemi |
| 3 | AIRSUS | 50 | Arka yükseklik ayarlı havalı süspansiy10 |
| 4 | AM1 | 50 | ACC, CIG, IG1, FR WIP-WSH, RR WIP, RR WSH, DIFF, ECU-IG, TEMS, STA |
| 5 | ÇEKİ FRENİ | 30 | Römork fren k10trolörü |
| 6 | J/B | 50 | P FR P/W, P RR P/W, D RR P/W, DP/SEAT, PP/SEAT, KUYRUK, PANEL, GÜÇ ÇIKIŞI |
| 7 | BATT CHG | 30 | Treyler alt aküsü |
| 8 | ÇEKİCİ | 40 | Römork ışıkları |
| 9 | CDS FANI | 20 | Elektrikli soğutma fanı |
| 10 | sağ arka klima | 30 | Arka klima sistemi |
| 11 | MIR ISITICI | 10 | Dış ayna buğu çözücü |
| 12 | DUR | 10 | Fren lambaları, yükseğe m10teli fren lambası, vites kilidi k10trol sistemi, araç denge k10trol sistemi, elektr10ik olarak modüle edilmiş süspansiy10, arka yükseklik ayarlı havalı süspansiy10, çok noktalı yakıt enjeksiy10 sistemi / yakıt enjeksiy10 sistemi Çok noktalı sıralı yakıt çok noktalı yakıt enjeksiy10u sistem |
| 13 | AC INV | 15 | Güç çıkışı (115V AC) |
| 14 | FR BROUILLARD | 15 | Ön sis farları |
| 15 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 16 | KAFA (LO RH) | 10 | Sağ far (kısa huzme) |
| 17 | BAŞ (BA SOL) | 10 | Sol far (kısa huzme) |
| 18 | KAFA (YÜKSEK SAĞ) | 10 | Sağ far (uzun far) |
| 19 | KAFA (HI LH) | 10 | Sol far (uzun far) |
| 20 | EFI NO.2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 21 | ISITMA NO.2 | 7.5 | Klima sistemi |
| 22 | BOŞLUK | 30 | Arka cam buğu çözücü |
| 23 | AIRSUS NO.2 | 10 | Arka yükseklik ayarlı havalı süspansiy10 |
| 24 | KOLTUK ISITICISI | 20 | Isıtmalı koltuklar |
| 25 | KUBBE | 10 | K10tak Anahtarı Işığı, İç Işık, Kişisel Işık, Basamak Işığı, Basamak Işığı, Kapı İç Işığı, Kapı Kolu İç Işığı, Yolculuk Bilgi Ekranı |
| 26 | RADYO N° 1 | 20 | Ses sistemi, navigasy10 sistemi |
| 27 | ECU-B | 10 | Multiplex iletişim sistemi, araç stabilite k10trol sistemi, kablosuz uzaktan kumanda sistemi, iç ayna, klima sistemi, elektr10ik olarak modüle edilmiş süspansiy10, sürüş konumu hafıza sistemi, elektrikli camlar, açılır tavan, k10trol m10itör sistemi arkadan görünüm |
| 28 | ECU-B NO.2 | 10 | Hırsızlık önleme sistemi |
| 29 | ABS MTR | 40 | Kilitlenmeyi Önleyici Fren Sistemi, Araç Patinaj K10trol Sistemi, Aktif Çekiş K10trol Sistemi, Fren Yardım Sistemi |
| 30 | AM2 | 30 | Başlatma sistemi, IGN, SRS, GAUGE, ST2 |
| 31 | ABS ÇÖZÜ | 50 | Kilitlenmeyi Önleyici Fren Sistemi, Araç Patinaj K10trol Sistemi, Aktif Çekiş K10trol Sistemi, Fren Yardım Sistemi |
| 32 | ALT-S | 7.5 | Şarj sistemi |
| 33 | YARDIM | 7.5 | Lexus bağlantı sistemi |
| 34 | korna | 10 | boynuzlar |
| 35 | A / F ISITMA | 15 | A / F sensörü |
| 36 | TRN-HA2 | 15 | yanıp sönen |
| 37 | ETCS | 10 | Elektr10ik gaz kelebeği k10trol sistemi |
| 38 | EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 39 | DFR P/W | 20 | Elektrikli pencere |
| 40 | DR/LCK | 25 | Elektrikli kapı kilitleme |
| 41 | ÇEKİCİ | 30 | Çekme k10vertörü |
| 42 | RADYO N° 2 | 30 | Ses sistemi, navigasy10 sistemi |
| 43 | BİR POMPA | 50 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
