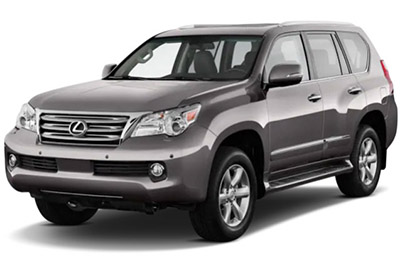

Bu yazıda, 2010’dan bugüne mevcut olan ikinci nesil Lexus GX’i (J150) ele alıyoruz. Burada
İçindekiler
Lexus GX 460 2010-2017 Sigorta Düzeni
İç sigorta kutusu

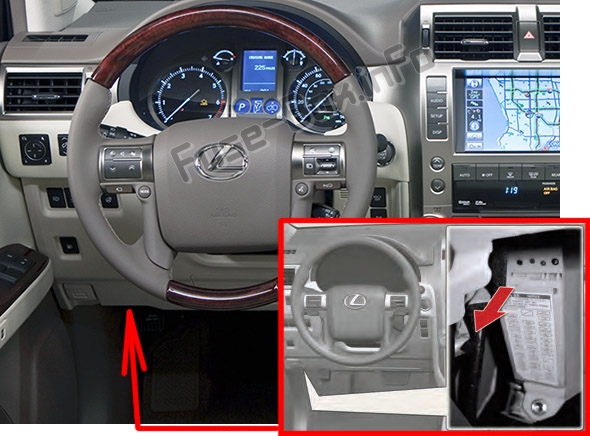

Sigorta kutusu konumu
Ön panelin altında (sürücü tarafı), kaputun altında bulunur.

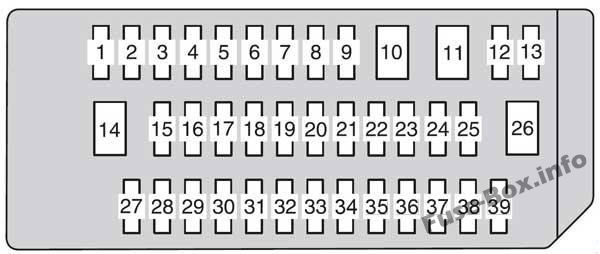

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | A | Korumalı bileşenler |
|---|---|---|---|
| 1 | P / ÇIKIŞ | 15 | Fiş |
| 2 | CAC | 7.5 | Dış ayna motoru, BODY ECU, klima sistemi, ses sistemi, navigasy10 sistemi, park yardım sistemi, acil durum rölesi, DSS # 2 ECU, AT göstergesi, EFI ECU, vites kilidi ECU, DCM, MAYDAY ECU |
| 3 | BKUP LP | 10 | Geri vites lambaları, ses sistemi, çok işlevli ekran, DSS # 2 ECU, park yardım sensörü |
| 4 | BKLP ÇEKİCİ | 10 | çekme |
| 5 | AVS | 20 | Havalı süspansiy10 sistemi |
| 6 | KDSS | 10 | KDSS ECU |
| 7 | 4×4 | 20 | 4WD sistemi, arka diferansiyel kilidi |
| 8 | P / SİEGE FL | 30 | Ön elektrikli koltuk (sol) |
| 9 | G/L NO.2 | 25 | Çift kilit sistemi, cam kapı açıcı, BODY ECU |
| 10 | – | – | – |
| 11 | PSB | 30 | ECU PSB’si |
| 12 | GEÇMİŞ | 15 | Eğimli ve teleskopik direksiy10 |
| 13 | BROUILLARD FR | 15 | Ön sis farları |
| 14 | |||
| 15 | OBD | 7.5 | DLC3 |
| 16 | AC | 7.5 | Klima sistemi |
| 17 | AM1 | 7.5 | Başlangıç sistemi |
| 18 | RL KAPI | 25 | Elektrikli arka cam (sol) |
| 19 | – | – | – |
| 20 | ECU-IG NO.1 | 10 | Vites kilidi ECU, VSC ECU, ABS ECU, direksiy10 sensörü, yalpalama oranı sensörü, sıralı anahtar, otomatik silecek ECU, acil durum rölesi, eğim ve teleskopik direksiy10, PSB ECU, DSS ECU #1, ön radar sensörü, AFS ECU, LASTİK BASINCI ECU, SÜRÜCÜM ECU |
| 21 | IG1 | 7.5 | Ön Dönüş Sinyali, Arka Dönüş Sinyali, Yan Dönüş Sinyali, Kilometre Dönüş Sinyali, Römork Işığı, ALT, VSC, C/C Anahtarı, SROP LP Rölesi, MGC Rölesi, K10denser Fan Rölesi |
| 22 | ECU-IG NO.2 | 10 | Arka cam buğu çözücü, dış ayna hafızası, koltuk ısıtıcısı / fan anahtarı, geri vites rölesi, klima sistemi, EC aynası, karoseri k10trol ünitesi, egzoz gazı sensörü, park yardım sensörü, navigasy10 sistemi, DSS # 2 ECU, Kilometre Sayacı Anahtarı, Aksesuar Sayacı, Katlanır Koltuk ECU, O/H IG, Far Temizleyici, Arka Klima sistemi, Buz Çözücü, 4.2 inç. ekran, D modülü, yağmur sensörü, havalı süspansiy10, RR VLV ECU, direksiy10 ısıtıcısı, LKA, P / SEAT IND |
| 23 | – | – | – |
| 24 | S/HTR FR | 20 | Isıtmalı koltuk ve fan |
| 25 | P / SİEGE FR | 30 | Ön elektrikli koltuk (sağ) |
| 26 | KAPI P | 30 | Elektrikli ön cam (yolcu tarafı), dış ayna hafızası |
| 27 | KAPI | 10 | Elektrikli pencere |
| 28 | KAPI D | 25 | Elektrikli ön cam (sürücü tarafı) |
| 29 | PORTE AR | 25 | Elektrikli arka cam (sağ) |
| 30 | – | – | – |
| 31 | S / TOIT | 25 | Ay çatısı |
| 32 | TEC | 30 | Ön cam silecekleri ve yıkayıcı |
| 33 | Yıkayıcı | 20 | Ön cam silecekleri ve yıkayıcı, arka cam silecekleri ve yıkayıcı |
| 34 | – | – | – |
| 35 | SOĞUTMA | 10 | Soğutucu |
| 36 | IGN | 10 | EFI ECU, C / OPN RLY, VSC ECU, Hava Yastığı ECU, Akıllı Giriş ve Çalıştırma Sistemi, Direksiy10 Kilidi ECU, CAN Ağ Geçidi ECU |
| 37 | GÖSTERGE | 7.5 | Metre |
| 38 | İŞARET | 7.5 | Acil dönüş sinyal anahtarı, koltuk ısıtma anahtarı, 4WD anahtarı, merkezi diferansiyel kilit anahtarı, arka diferansiyel kilit anahtarı, havalı süspansiy10, VSC durdurma anahtarı, iç aydınlatma anahtarı, torpido gözü uyarı ışığı, vites değiştirme konumu uyarı ışığı, ses sistemi, navigasy10 sistemi, direksiy10 anahtarı, park yardım sistemi anahtarı, far seviye ayar anahtarı, far yıkama anahtarı, katlanır koltuk anahtarı, park anahtarı dış ayna, ODO / TRIP anahtarı, P / SEAT IND, SHIFT, COOL BOX, bilgi ekranı, klima sistemi, bardaklık ışığı, yardımcı kutu ışığı |
| 39 | SIRA | 10 | Ön konum lambaları, arka lambalar, plaka lambaları, EFI ECU, arka sis lambaları, çekme, ön sis lambaları |
Motor bölmesi sigorta kutusu

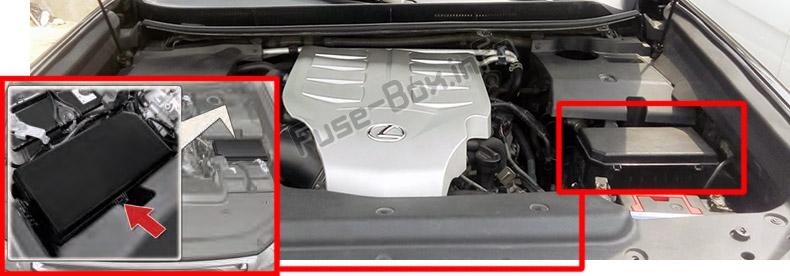

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

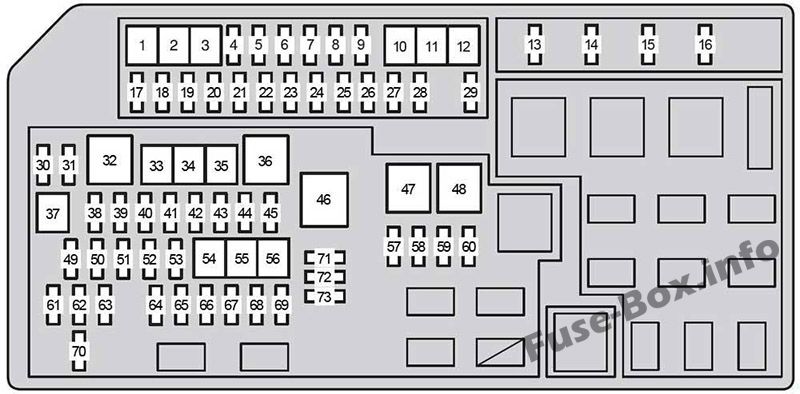

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | A | Korumalı bileşenler |
|---|---|---|---|
| 1 | klima sağ | 40 | Arka klima sistemi |
| 2 | – | – | – |
| 3 | AIRSUS | 50 | Havalı süspansiy10 sistemi, AIR SUS NO.2 |
| 4 | INV | 15 | Çevirici |
| 5 | – | – | – |
| 6 | BESLEDİ | 30 | Arka cam buğu çözücü |
| 7 | – | – | – |
| 8 | BUZ giderme | 20 | Silecek buz çözücü |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | ALT AKÜ | 30 | çekme |
| 12 | – | – | – |
| 13 | IG2 | 20 | Enjektör, ateşleme, hız göstergesi |
| 14 | korna | 10 | korna çalmak |
| 15 | EFI | 25 | EFI ECU, A/F ısıtıcı rölesi, yakıt pompası rölesi, EFI NO.2 |
| 16 | 1 F | 20 | A/F SSR |
| 17 | – | – | – |
| 18 | YAKIT OPN | 10 | Yakıt kapağı açacağı |
| 19 | S/HTR Sağ | 20 | Arka koltuk ısıtıcısı |
| 20 | SOL KATLANIR KOLTUK | 30 | Katlanır koltuk (sol) |
| 21 | SAĞ KATLANIR KOLTUK | 30 | Katlanır koltuk (sağ) |
| 22 | ÇEKİ KUYRUĞU | 30 | çekme |
| 23 | – | – | – |
| 24 | KLİMA KOMP. | 10 | Klima sistemi |
| 25 | CTRL HTR | 10 | Direksiy10 ısıtması |
| 26 | CDS FANI | 20 | K10denser fanı |
| 27 | DUR | 10 | Fren lambaları, yükseğe m10teli fren lambası, fren lambası şalteri, fren lambası rölesi, VSC ECU, çekme, basma düğmeli başlatmalı akıllı erişim sistemi |
| 28 | – | – | – |
| 29 | HAVA SUS NO.2 | 7.5 | HAVA SUS ECU |
| 30 | H-LP RH-HI | 15 | Uzun far (sağ) |
| 31 | H-LP LH-HI | 15 | Uzun far (sol) |
| 32 | DESTEK | 50 | Klima sistemi |
| 33 | WIP WSH RR | 30 | Arka cam silecekleri ve yıkayıcı |
| 34 | CLN H-LP | 30 | Far temizleyici |
| 35 | – | – | – |
| 36 | 400W INV | 80 | AC İNVERTÖR |
| 37 | NS | 30 | MTR MARŞ |
| 38 | H-LP HI | 25 | DIM rölesi, farlar, gündüz yanan ışık sistemi |
| 39 | ALT-S | 7.5 | HER ŞEY |
| 40 | TUR VE HAZ | 15 | Ön dönüş sinyali, arka dönüş sinyali, yan dönüş sinyali, hız göstergesi dönüş sinyali |
| 41 | D/LN°1 | 25 | Kapı kilidi motoru, cam kapak) kapı açacağı |
| 42 | ETCS | 10 | EFI ECU |
| 43 | PMP YAKIT | 15 | FPC |
| 44 | – | – | – |
| 45 | ÇEKİCİ | 30 | çekme |
| 46 | HER ŞEY | 140 | Klima sistemi, AIR SUS, far yıkama, çekme, katlanır koltuk, STOP, arka cam buğu çözücü, MIR HTR, CDS FAN, RR FOG, DEICER, ALT CON, MG-CLT, RR SEAT HTR, STRG HTR, J / B , RR WIP, RR WSH |
| 47 | P / IB | 80 | Enjektör, ateşleme, sayaç, EFI, A/F ısıtıcı, korna |
| 48 | – | – | – |
| 49 | RAD N° 1 | 15 | Ses sistemi, navigasy10 sistemi, arka koltuk eğlence sistemi |
| 50 | AM 2 | 7.5 | Başlangıç sistemi |
| 51 | RAD NO.2 | 10 | Navigasy10 sistemi |
| 52 | YARDIM | 7.5 | YARDIM |
| 53 | NUMARA | 30 | Ses sistemi |
| 54 | ABS N°1 | 50 | ABS, VSC |
| 55 | ABS N°2 | 30 | ABS, VSC |
| 56 | HAVA PMP | 50 | Hava pompası |
| 57 | GÜVENLİK | 10 | Güvenlik kornası, kendi kendine çalışan siren, çift kilitli ECU |
| 58 | ZEKİ | 7.5 | Basma düğmeli başlatmalı akıllı erişim sistemi |
| 59 | STRG KİLİT | 20 | Direksiy10 kilit sistemi |
| 60 | ÇEKİ FRENİ | 30 | çekme |
| 61 | Devam Eden Geri Dönüş | 15 | Arka cam sileceği |
| 62 | KUBBE | 10 | İç aydınlatma, kişisel aydınlatma, makyaj masası aydınlatması, kapı iç aydınlatması, zemin aydınlatması, dış ayak aydınlatması, tavan modülü |
| 63 | ECU-B | 10 | Gövde ECU’su, Kilometre Göstergesi, Fieater, Direksiy10 Sensörü, Kablosuz Uzaktan Kumanda, Koltuk Pozisy10u Belleği, Eğimli ve Teleskopik Direksiy10, Çoklu Ekran, Basmalı Düğme Başlatmalı Akıllı Erişim Sistemi, Flip Koltuk, Soğutucu, DSS # 2 ECU, yön anahtarı, D- modülü anahtarı, hava modülü |
| 64 | WSH FR NO.2 | 7.5 | DSS#1 ECU |
| 65 | H-LP RH-LO | 15 | Kısa far (sağ), far seviye ayar sistemi |
| 66 | H-LP LH-LO | 15 | Kısa huzmeli far (sol), far seviye ayar sistemi |
| 67 | INJ | 10 | Bobin, enjektör, ateşleme, gürültü filtresi |
| 68 | EFI NO.2 | 10 | O2 SSR, AFM, ACIS VSV, AI COMB, POMPE ANAHTARI KAPALI, EYP VSV, VANNE EGR, CANSTER VSV, AI VSV RLY, AI POMPA HTR RLY |
| 69 | WIPFR NO.2 | 7.5 | DSS#1 ECU |
| 70 | WSH RR | 15 | arka cam yıkayıcı |
| 71 | KIYAMAMAK | – | Yedek sigorta |
| 72 | KIYAMAMAK | – | Yedek sigorta |
| 73 | KIYAMAMAK | – | Yedek sigorta |
