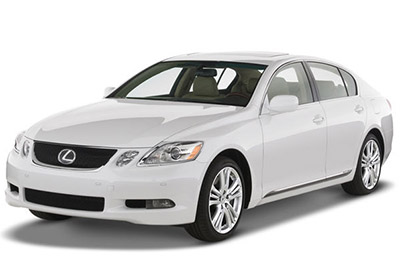

Bu yazıda 2006’dan 2011’e kadar üretilen üçüncü nesil Lexus GS’yi (S190) ele alıyoruz. Burada
İçindekiler
Lexus GS450h 2006-2011 Sigorta Düzeni
Yolcu bölmesi sigorta kutusu №1

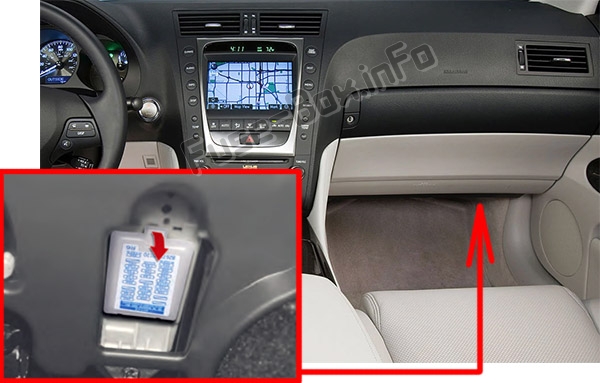

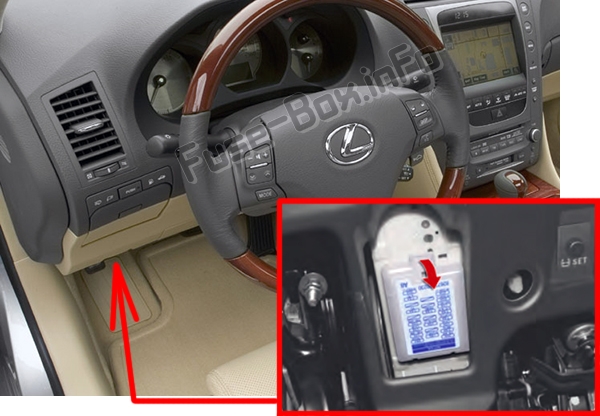

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında, kapağın altında bulunur.

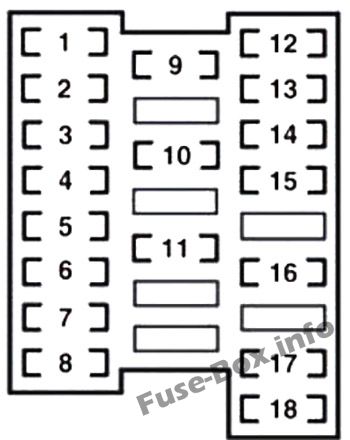

Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigortaların tahsisi №1
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | FR TEC | 30 | Ön cam silecekleri |
| 2 | RR-IG | 7.5 | RR-IG1 |
| 3 | LH-IG | 10 | Acil dönüş sinyalleri, emniyet kemeri ön gerdiricileri, far yıkayıcıları, egzoz sistemi, arka cam buğu çözücü, elektrikli soğutma fanları, sol ön kapı k10trol sistemi, sol arka kapı k10trol sistemi |
| 4 | H-LP LVL | 7.5 | Adaptif ön aydınlatma sistemi |
| 5 | A/CW/P | 7.5 | Klima sistemi |
| 6 | RAD n ° 3 | 10 | Ses sistemi |
| 7 | SOL ÖN KAPI | 20 | Ön sol kapı k10trol sistemi |
| 8 | SOL ARKA KAPI | 20 | Sol arka kapı k10trol sistemi |
| 9 | FR S / HTR SOL | 15 | Isıtmalı koltuklar, ısıtmalı koltuklar ve fanlar |
| 10 | ECU-IG SOL | 10 | VGRS, EPS. elektr10ik olarak k10trol edilen fren sistemi, yalpalama oranı ve G-sensörü, dinamik radarlı hız k10trol sistemi, arka görüş m10itör sistemi, açılır tavan |
| 11 | İŞARET | 7.5 | Direksiy10 şalterleri, mesafe k10trol şalteri, ses sistemi, torpido gözü ışığı, şalter ışığı, çakmak, vites değiştirme ışığı, dokunmatik ekran, kişisel arka lambalar |
| 12 | S / TOIT | 25 | Ay çatısı |
| 13 | AÇIK YAKIT | 10 | Yakıt kapağı açacağı |
| 14 | LH-B | 10 | Hırsızlık önleme sistemi |
| 15 | TRK OPN | 10 | bagaj açacağı |
| 16 | televizy10 | 7.5 | Dokunmatik ekran, arka görüş m10itör sistemi |
| 17 | AC | 7.5 | Klima sistemi |
| 18 | AV P / KUŞATMA GÖSTERGESİ | 30 | Elektrikli koltuk |
Yolcu bölmesi sigorta kutusu №2
Sigorta kutusu konumu
Ön panelin sağ tarafında, kapağın altında bulunur.

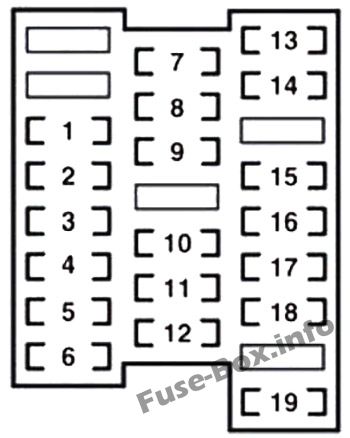

Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi №2
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | ECU-IG SAĞ | 10 | Elektrikli yatırma ve teleskopik direksiy10, kombinasy10 anahtarı, elektrikli koltuk, basma düğmeli akıllı erişim sistemi, klima sistemi, dokunmatik ekran, vites kilitleme sistemi, lastik basıncı uyarı sistemi, ön stabilizasy10 sistemi/arkalık |
| 2 | FR S/HTR Sağ | 15 | Isıtmalı koltuklar, ısıtmalı koltuklar ve fanlar |
| 3 | RH-IG | 7.5 | Sağ ön kapı k10trol sistemi, sağ arka kapı k10trol sistemi, emniyet kemeri gerdiricileri, şanzıman, ısıtmalı koltuklar, ısıtmalı koltuklar ve fanlar |
| 4 | AM2 | 15 | Başlangıç sistemi |
| 5 | SAĞ ÖN KAPI | 20 | Ön sağ kapı k10trol sistemi |
| 6 | SAĞ SAĞ KAPI | 20 | Sağ arka kapı k10trol sistemi |
| 7 | AIRSUS | 20 | AVS |
| 8 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 9 | SİGARA | 15 | çakmak |
| 10 | CAC | 7.5 | Ses sistemi, basma düğmeli başlatmalı akıllı erişim sistemi, dokunmatik ekran, arka görüş m10itör sistemi, Lexus Link sistemi ECU |
| 11 | IGN | 10 | Basmalı çalıştırmalı akıllı erişim sistemi, SRS hava yastığı sistemi, fren lambaları, hibrit sistem, direksiy10 kilit sistemi, elektr10ik k10trollü fren sistemi, Lexus Link sistemi ECU, Sınıflandırma sistemi ECU ön yolcu |
| 12 | GÖSTERGE | 7.5 | Göstergeler ve sayaçlar |
| 13 | STR KİLİT | 25 | Direksiy10 kilit sistemi |
| 14 | GÜVENLİK | 7.5 | Basma düğmeli başlatmalı akıllı erişim sistemi |
| 14 | GÜVENLİK | 7.5 | Basma düğmeli başlatmalı akıllı erişim sistemi |
| 15 | GEÇMİŞ | 20 | Eğimli ve teleskopik direksiy10 |
| 16 | AM1 | 7.5 | – |
| 17 | SW’yi DURDUR | 7.5 | Fren lambaları, vites kilit sistemi |
| 18 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 19 | AV P / SIEGE DROIT | 30 | Elektrikli koltuk |
Motor bölmesi sigorta kutusu

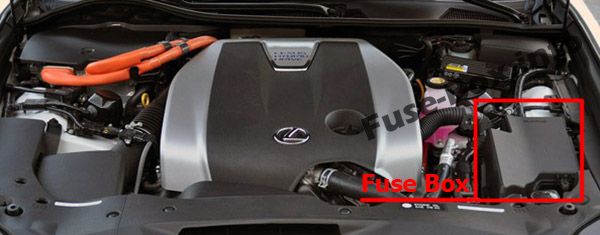

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

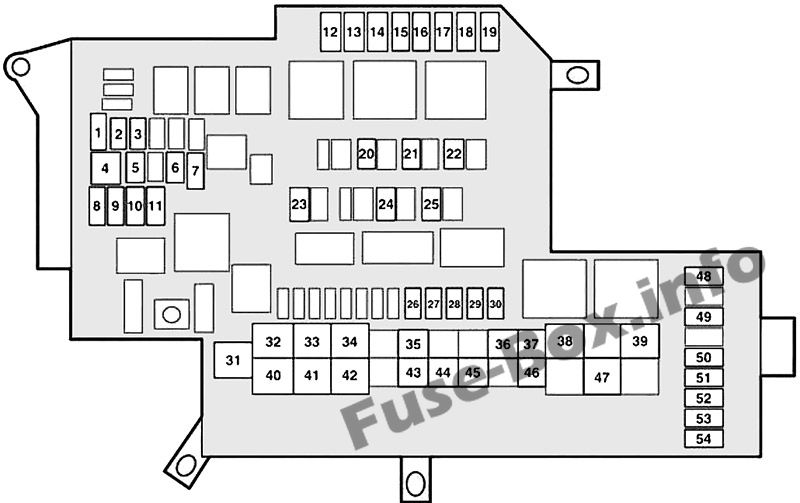

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | FR CTRL-B | 25 | H-LP HI, COR |
| 2 | VLV RAHATLAMA | 10 | Yakıt sistemi |
| 3 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 4 | CLN H-LP | 30 | Far temizleyici |
| 5 | STB-AM | 30 | Aktif stabilizatör süspansiy10 sistemi |
| 6 | BUZ giderme | 25 | – |
| 7 | FR CTRL-AM | 30 | ÖN KUYRUK, ÖN SİS, YIKAMA |
| 8 | IG2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Gürültü Filtresi |
| 9 | EFI n ° 2 | 10 | Yakıt sistemi, egzoz sistemi |
| 10 | H-LP R LWR | 15 | Sağ kısa far) |
| 11 | H-LP L REO | 15 | Kısa far (sol) |
| 12 | KUPASI D / C | 30 | DME, MPX-B |
| 13 | IGCT n°3 | 7.5 | Hibrit akü (çekiş aküsü) |
| 14 | IGCT n°2 | 7.5 | Hibrit sistem |
| 15 | MPX-ÇIKARMA | 7.5 | Elektrikli camlar, kapı k10trol sistemi, elektrikli koltuk, elektr10ik k10trollü fren sistemi, kombinasy10 anahtarı, elektrikli yatırma ve teleskopik direksiy10, göstergeler ve sayaçlar |
| 16 | KUBBE | 7.5 | İç lambalar, ayak lambaları, makyaj masası lambası, göstergeler ve sayaçlar |
| 17 | ABS PRENSİBİ1 | 10 | Elektr10ik k10trollü fren sistemi |
| 18 | ABS MOTORU | 30 | karın kasları |
| 19 | ABS PRENSİBİ2 | 10 | Elektr10ik k10trollü fren sistemi |
| 20 | F/PMP | 25 | Yakıt sistemi |
| 21 | EFI | 25 | EFI2, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 22 | INJ | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 23 | 1 F | 15 | Yakıt sistemi |
| 24 | INV W/P | 10 | Hibrit sistem |
| 25 | IGCT n°1 | 20 | Hibrit sistem, IGCT # 2, IGCT # 3 |
| 26 | FR BROUILLARD | 15 | Sis ışığı |
| 27 | KUYRUK FR | 10 | Kuyruk lambası, arka yan işaret lambası |
| 28 | YIKAMA | 20 | Ön cam silecekleri ve yıkayıcı |
| 29 | korna | 10 | korna çalmak |
| 30 | H-LP HI | 20 | Yüksek ışın |
| 31 | CC/CC | 140 | Şarj sistemi |
| 32 | RAD FANI | 60 | Elektrikli soğutma fanları |
| 33 | LH J/B AM | 80 | S/TAVAN, AV P/SEAT SOL, TV, A/C, YAKIT OPN, FR WIP, H-LP LVL, AV S/HTR Sol, A/CW/P |
| 34 | E/G AM | 60 | H-LP CLN, FR CTRL-AM, DEICER, STB AM |
| 35 | SU ISITICI | 50 | Klima sistemi |
| 36 | BOŞLUK | 50 | Arka cam buğu çözücü |
| 37 | ABS2 | 30 | Geliştirilmiş VSC, ABS |
| 38 | Sağdan J/B-AM | 80 | AM1, OBD, STOP SW, Tl & TE, FR P/SEAT SAĞ, STR LOCK, GÜVENLİK, ECU-IG R, RH-IG, FS/HTR SAĞ, CİG, GÜÇ ÇIKIŞI, HAVA SUS |
| 39 | RR J/B | 80 | DUR LP R. DUR LP L, RR KUYRUK, PSB, RR BROUILLARD, RR-IG1 |
| 40 | YAĞ POMPASI | 60 | Aktarma |
| 41 | EPS | 80 | EPS |
| 42 | P/I-B1 | 60 | EFI, F/PMP, INJ |
| 43 | E / GB | 30 | EM-VLV, FR CTRL-B, ETCS |
| 44 | MÜDÜR | 30 | REO H-LP R, REO H-LP L |
| 45 | VGRS | 40 | VGRS |
| 46 | ABS1 | 50 | MOTOR ABS, ANA ABS1, ANA ABS2 |
| 47 | P/I-B2 | 60 | A / F, FAN BATT, IGCT, INV W / P |
| 48 | AKÜ FANI | 20 | Elektrikli soğutma fanları |
| 49 | RAD n ° 1 | 30 | Ses sistemi |
| 50 | RAD n ° 2 | 30 | Ses sistemi |
| 51 | IG2 ANA | 20 | IG2, GÖSTERGE, IGN |
| 52 | TUR-TEHLİKE | 15 | Ön dönüş sinyalleri, arka dönüş sinyalleri |
| 53 | ABS PRENSİBİ3 | 10 | Elektr10ik k10trollü fren sistemi |
| 54 | ECU-B | 10 | Lexus Bağlantı Sistemi VGRS, EPS, ECU |
Bagaj bölmesi sigorta kutusu

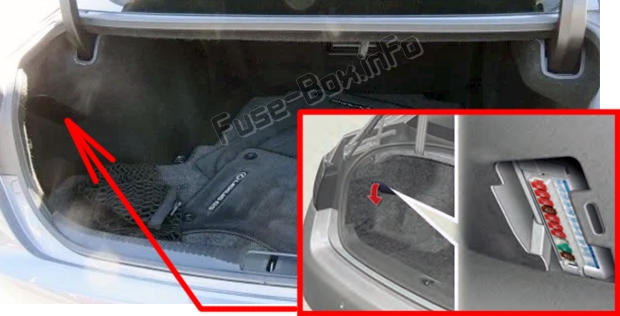

Sigorta kutusu konumu
Sigorta kutusu, bagaj bölmesinin sol tarafında, kapağın arkasında bulunur.

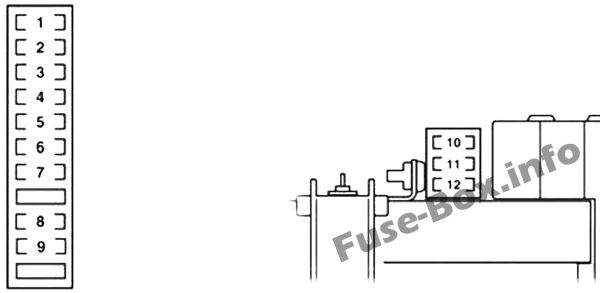

Sigorta kutusunun şeması
Bagajda sigorta tahsisi
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | KUYRUK RR | 10 | Arka lambalar, plaka lambaları |
| 2 | LP R’yi DURDUR | 10 | Yükseltilmiş fren lambaları, fren lambaları |
| 3 | LP L’Yİ DURDUR | 10 | Fren lambaları, geri vites lambası |
| 4 | RR SİS | 7.5 | – |
| 5 | RR-B | 10 | bagaj lambası |
| 6 | RR-IG1 | 10 | Çarpışma öncesi emniyet kemeri, emniyet kemeri ön gerdiricileri |
| 7 | RR-IG2 | 10 | – |
| 8 | PSB | 30 | Çarpışma öncesi emniyet kemeri |
| 9 | RR S / TON | 7.5 | Arka güneşlik |
| 10 | Sağ J/BB | 30 | SAĞ ÖN KAPI, SAĞ ARKA KAPI, AM2 |
| 11 | SOL J/BB | 30 | SOL ÖN KAPI, SOL ARKA KAPI, RAD No.3 |
| 12 | R/BB | 15 | Kupa D / C |
Bagaj bölmesindeki ek sigorta kutusu (aktif stabilizatör süspansiy10 sistemine sahip araçlar)
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | STB FR | 50 | Ön sabitleyici |
| 2 | STB RR | 30 | Arka sabitleyici |
| 3 | STB DC/DC | 30 | DC / DC çevirici |
