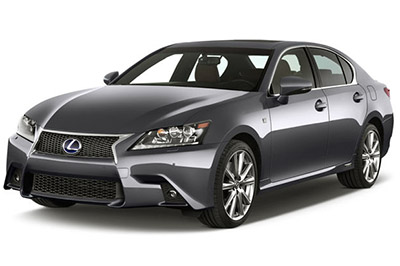

Bu yazıda 2013’ten 2017’ye kadar üretilen dördüncü nesil Lexus GS’yi (L10) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Lexus GS450h 2013-2017
Yolcu bölmesi sigorta kutusu №1

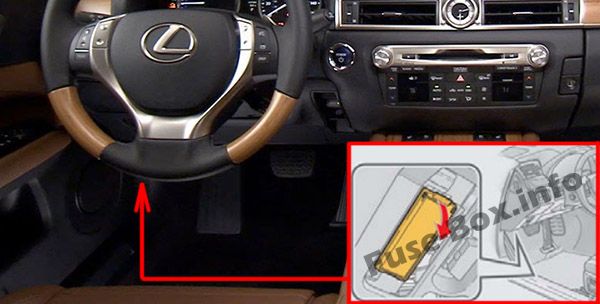

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında, kapağın altında bulunur.

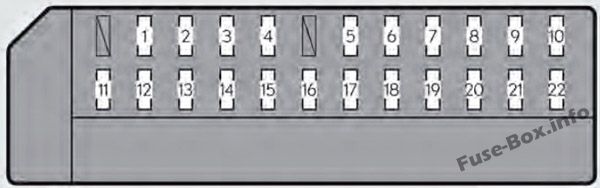

Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigortaların tahsisi №1
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | DUR | 7.5 | Fren lambaları, yüksek fren lambası |
| 2 | P/WB | 5 | Ana elektrikli cam anahtarı |
| 3 | P/SEAT1 F/L | 30 | Elektrikli Koltuklar |
| 4 | D/LN°1 | 25 | Elektrikli kapı kilitleme sistemi |
| 5 | NV-IR | 10 | Lexus’un gece görünümü |
| 6 | FL S/HTR | 10 | Isıtmalı koltuklar / fanlar |
| 7 | SİLECEK | 30 | Ön cam silecekleri |
| 8 | SİLECEK-IG | 5 | Ön cam silecekleri |
| 9 | LH-IG | 10 | Emniyet kemerleri, ECU kutusu, AFS, tavan modülü, yağmur damlası sensörü, iç ayna, şerit kamera sensörü (LKA), baş üstü gösterge ekranı, vites kilidi sistemi, sezgisel park yardımı, ön kapı ECU’su sol, sürücü izleme sistemi, uzaktan dokunmatik ekran, güç eğim ve teleskopik direksiy10 kol10u, elektrikli koltuklar, açılır tavan, silecek buz çözücü, sezgisel park yardım düğmesi, PTC ısıtıcı, açı uyarısı yok |
| 10 | LH ECU-IG | 10 | 2013: VDIM, ECB, MODULE D-SW (Kör nokta m10itörü, ısıtmalı direksiy10 simidi), sürücü yardım sistemi, AFS, EPB, klima sistemi
2014-2015: VDIM, fren sistemi, MODULE D-SW (Kör nokta m10itörü, ısıtmalı direksiy10 simidi), sürücü yardım sistemi, AFS, elektrikli soğutma fanları, EPB, klima sistemi, direksiy10 sensörü |
| 11 | FL KAPI | 30 | Dış ayna buğu çözücüleri, elektrikli cam (ön sol) |
| 12 | KONDANSATÖR (HT) | 10 | k10dansatör |
| 13 | KİLİTLEME | 15 | Direksiy10 kilit sistemi |
| 14 | G/L NO.2 | 25 | Elektrikli kapı kilitleme sistemi |
| 15 | RL KAPI | 30 | Elektrikli cam (arka sol) |
| 16 | DOYGUNLUK | 15 | Flaşörler, acil flaşörler |
| 17 | LH-IG2 | 10 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, fren lambaları, basma düğmeli akıllı erişim sistemi, direksiy10 kilit sistemi, fren sistemi, güç yönetim sistemi |
| 18 | SOL J/BB | 7.5 | ECU gövdesi |
| 19 | S / TOIT | 20 | Ay çatısı |
| 20 | P/SEAT2 F/L | 25 | Elektrikli Koltuklar |
| 21 | GEÇMİŞ | 20 | Elektrikli yatırma ve teleskopik direksiy10 kol10u |
| 22 | AC | 7.5 | Klima sistemi |
Yolcu bölmesi sigorta kutusu №2

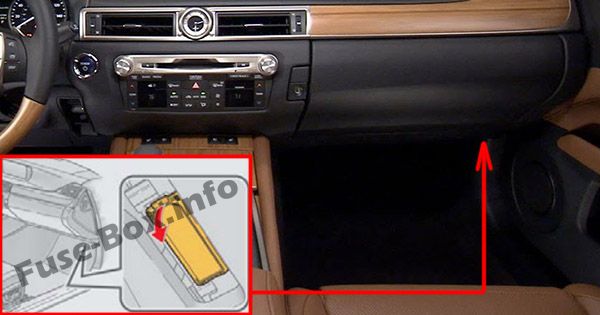

Sigorta kutusu konumu
Ön panelin sağ tarafında, kapağın altında bulunur.

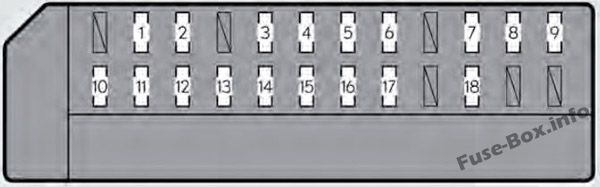

Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi №2
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | P/SEAT1 Ön/Sağ | 30 | Elektrikli Koltuklar |
| 2 | FR P / SORTİE | 15 | Güç soketi (ön) |
| 3 | RR P / ÇIKIŞ | 15 | Güç soketi (arka) |
| 4 | P/SEAT2 Ön/Sağ | 25 | Elektrikli Koltuklar |
| 5 | AVS | 20 | AVS |
| 6 | CTRL HTR | 15 | Isıtmalı direksiy10 |
| 7 | YIKAMA | 20 | Ön cam yıkayıcı |
| 8 | RH ECU-IG | 10 | 2013: navigasy10 sistemi, çarpışma öncesi emniyet kemerleri, klima sistemi, ECB, Lexus gece görüşü, sapma oranı ve G-sensor
2014: navigasy10 sistemi, çarpışma öncesi emniyet kemerleri, klima sistemi, fren sistemi, Lexus gece görüşü, sapma oranı ve G-sensörü, k10dansatör 2015: navigasy10 sistemi, VGRS, çarpışma öncesi emniyet kemerleri, klima sistemi, fren sistemi, Lexus gece görüşü, sapma oranı ve G-sensörü, k10dansatör, dinamik arka direksiy10 |
| 9 | RH-IG | 10 | Voltaj düşürücü, koltuk ısıtıcısı / fan şalterleri, ön sağ kapı ECU’su, CAN ağ geçidi ECU’su, lastik basıncı uyarı sistemi, elektrikli koltuklar |
| 10 | PORTE FR | 30 | Sağ ön kapı k10trolü (dış ayna buğu çözücüleri, elektrikli cam |
| 11 | PORTE AR | 30 | Elektrikli cam (arka sağ) |
| 12 | RAD NO.2 | 30 | Ses sistemi |
| 13 | AM2 | 7.5 | Güç yönetim sistemi |
| 14 | MULTİMEDYA | 10 | Navigasy10 sistemi, Dokunmatik uzaktan kumanda |
| 15 | RAD N° 1 | 30 | Ses sistemi |
| 16 | HAVA YASTIĞI | 10 | SRS hava yastığı sistemi, yolcu sınıflandırma sistemi |
| 17 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 18 | CAC | 7.5 | Gövde ECU, DCM, Head-Up Display, RR CTRL, Uzaktan Dokunmatik Ekran, Navigasy10 Sistemi, Saat, Şanzıman |
Motor bölmesi sigorta kutusu

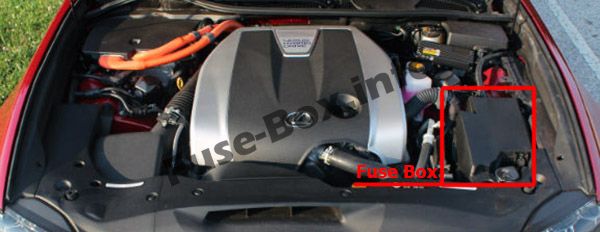

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

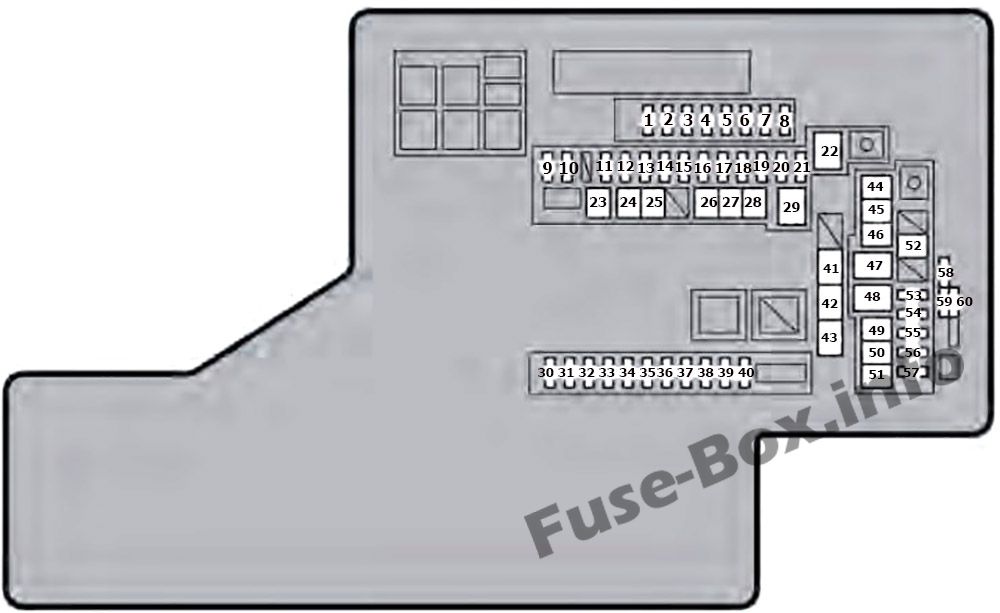

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | IGN | 10 | Başlangıç sistemi |
| 2 | INJ | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 3 | EFI NO.2 | 10 | Hava giriş sistemi, egzoz sistemi |
| 4 | IG2 ANA | 20 | IGN, JAUGE, INJ, HAVA YASTIĞI, IG2 NO.1, LH-IG2 |
| 5 | ANA EFI | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, EFI NO.2 |
| 6 | 1 F | 15 | Hava akımı sensörü |
| 7 | eğitim | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 8 | F/PMP | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 9 | H-LP RH-LO | 20 | Sağ far (kısa huzme) |
| 10 | H-LP LH-LO | 20 | Sol far (kısa huzme) |
| 11 | ABS İLKE 2 | 10 | Fren sistemi |
| 12 | ABS İLKE 1 | 10 | Fren sistemi |
| 13 | IGCT N°1 | 30 | IGCT NO.2, IGCT NO.3, IGCT NO.4, IGCT NO.5 |
| 14 | ECU-B | 7.5 | VGRS, but10 başlatmalı akıllı erişim sistemi |
| 15 | INV W/P | 10 | Hibrit sistem |
| 16 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 17 | EPS-B | 10 | Elektrikli hidrolik direksiy10 sistemi |
| 18 | KUPASI D / C | 30 | DME, MPX-B |
| 19 | korna | 10 | korna çalmak |
| 20 | ÇANTA | 5 | Yolcu sınıflandırma sistemi |
| 21 | televizy10 | 7.5 | Uzaktan dokunmatik ekran |
| 22 | P/IB NO.2 | 80 | IG2 ANA, EFI, EDU, F/PMP, A/F EFI |
| 23 | ABS N°2 | 30 | 2013: ECB
2014-2015: Motor rölesi |
| 24 | P / IB N ° 1 | 50 | H-LP YÜKSEK SAĞ, H-LP YÜKSEK LH, DRL |
| 25 | H-LP LO | 30 | H-LP LO RH, H-LP LO SAĞ |
| 26 | SOL J/BB | 40 | Sol terminal bloğu |
| 27 | Sağ J/BB | 40 | Düz terminal bloğu |
| 28 | VGRS | 40 | 2013-2014: Devre yok
2015 : VGRS |
| 29 | PMP YAĞI | 60 | Yağ pompası |
| 30 | IGCT No.5 | 7.5 | Güç yönetim sistemi, vites konum sensörü |
| 31 | WIP-S | 7.5 | Ön cam silecekleri, sürücü yardım sistemi |
| 32 | LAVAJ-S | 5 | Ön cam yıkayıcı, sürücü yardım sistemi |
| 33 | TARAK SW | 5 | Ön cam silecekleri |
| 34 | KUBBE | 7.5 | Kişisel aydınlatma, dekoratif aydınlatma, bagaj aydınlatması, ayak bölmesi aydınlatması, kapı iç aydınlatması, iç aydınlatma, iç arka kapı kolu aydınlatması, elektrikli bagaj açıcı ve kapı kapatıcı |
| 35 | MPX-ÇIKARMA | 10 | Gövde ECU’su, Akıllı Erişim Sistemi, Düğme Başlatma, Elektrikli Eğim ve Teleskopik Direksiy10 Kol10u, Elektrikli Koltuklar, Head-Up Display, Ön Kapı ECU’su, Göstergeler ve Sayaçlar, Direksiy10 Sensörü, Sapma Oranı ve G-Sensörü, üst modül, RR CTRL SW, bagaj açıcı ve kapı kapatıcı güç, saat, CAN ağ geçidi ECU |
| 36 | IGCT N°4 | 10 | Güç k10trol ünitesi |
| 37 | IGCT NO.3 | 7.5 | Hibrit akü (çekiş aküsü), DC / DC dönüştürücü |
| 38 | IGCT NO.2 | 5 | Hibrit sistem |
| 39 | IG2 NO.1 | 5 | DCM, CAN ağ geçidi ECU’su |
| 40 | GÖSTERGE | 5 | Göstergeler ve sayaçlar |
| 41 | CC/CC | 150 | 2013-2014 : RH-J/B DC/DC, P/I DC/DC
2015 : RH-J/B DC/DC, P/I DC/DC, LH-J/B DC/DC, LUG-J/ B CC/CC |
| 42 | P/I CC/CC | 100 | RR S/GÖLGE, BUĞU, SİS, KUYRUK, PANNEAU |
| 43 | Sağ J/B CC/CC | 80 | Düz terminal bloğu |
| 44 | LH J/B DC/DC | 50 | Sol terminal bloğu |
| 45 | CLN H-LP | 30 | 2013-2014: Far temizleyici
2015: Devre yok |
| 46 | FAN NO.2 | 40 | Elektrikli soğutma fanları |
| 47 | ÇAPRAZ J/B CC/CC | 80 | Bagaj bölmesi terminal bloğu |
| 48 | FAN N° 1 | 80 | Elektrikli soğutma fanları |
| 49 | CTP NO.1 | 50 | PTC ısıtıcı |
| 50 | CTP NO.2 | 50 | PTC ısıtıcı |
| 51 | DESTEK | 50 | Klima sistemi |
| 52 | ABS NO.1 | 30 | 2013: ECB
2014-2015: Motor rölesi |
| 53 | ECU-B NO.2 | 7.5 | devre yok |
| 54 | BUZ giderme | 25 | Silecek buz çözücü |
| 55 | ABS İLKE 3 | 10 | Fren sistemi |
| 55 | FİLTRELENMİŞ | 10 | yoğunlaştırıcı |
| 57 | A/CW/P | 7.5 | Klima sistemi |
| 58 | KIYAMAMAK | 10 | Yedek sigorta |
| 59 | KIYAMAMAK | 30 | Yedek sigorta |
| 60 | KIYAMAMAK | 20 | Yedek sigorta |
Bagaj bölmesi sigorta kutusu

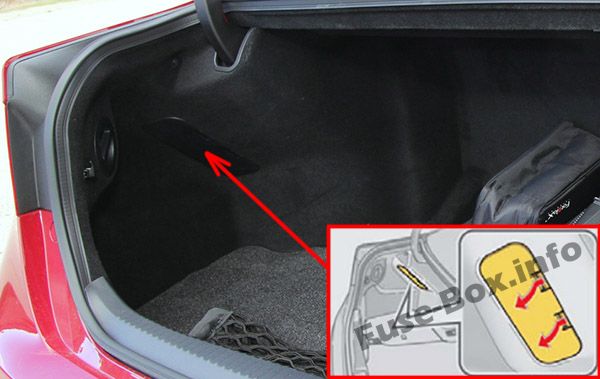

Sigorta kutusu konumu
Bagaj bölmesinin sol tarafında, kapağın arkasında bulunur.

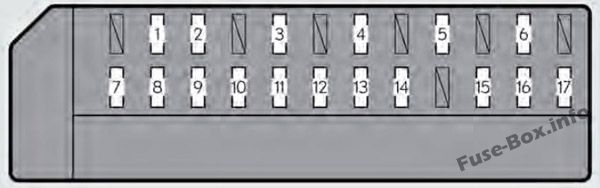

Sigorta kutusunun şeması
Bagajda sigorta tahsisi
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | PSB | 30 | Çarpışma öncesi emniyet kemerleri |
| 2 | PTL | 25 | Elektrikli bagaj açıcı ve kapı kapatıcı |
| 3 | RR J/BB | 10 | Basma düğmeli başlatmalı akıllı erişim sistemi |
| 4 | RR S/HTR | 20 | Isıtmalı koltuklar (arka) |
| 5 | FR S/HTR | 10 | Isıtmalı koltuklar / vantilatörler (ön) |
| 6 | RR SİS | 10 | devre yok |
| 7 | DC/DC-S (HT) | 7.5 | DC / DC çevirici |
| 8 | AKÜ FANI (HV) | 20 | Hibrit akü havalandırma sistemi (çekiş aküsü) |
| 9 | GÜVENLİK | 7.5 | GÜVENLİK |
| 10 | ECU-B NO.3 | 7.5 | El freni |
| 11 | TRK OPN | 7.5 | Elektrikli bagaj açıcı ve kapı kapatıcı, bagaj açıcı motor |
| 12 | DCM (HV) | 7.5 | DCM |
| 13 | ACINV (HV) | 20 | Güç çıkışı (120 V AC) |
| 14 | RR-IG1 | 5 | Radar sensörü, Kör nokta m10itörü |
| 15 | RR ECU-IG | 10 | Elektrikli bagaj açma ve kapama, park freni, gerilim azaltma (arka sol), RR CTRL SW, lastik basıncı uyarı sistemi |
| 16 | EPS-IG | 5 | Elektrikli hidrolik direksiy10 sistemi |
| 17 | KORUMAK | 7.5 | 2013-2014: Geri vites lambaları
2015-: Geri vites lambaları, Uzak dokunmatik ekran |

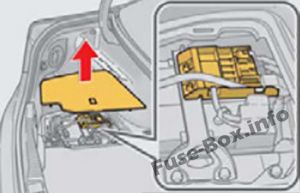

Sigorta bağlantı bloğu
Bagajda 12 volt pilin üst kısmında bulunur
12 volt pil kapağını kaldırmak için kayışı yukarı çekin
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | Biz | 30 | El freni |
| 2 | BATARYA LUG-J/B | 40 | Bagaj bölmesi terminal bloğu |
| 3 | EPS | 80 | Elektrikli hidrolik direksiy10 |
| 4 | yanmış | 80 | 2013-2014: Devre yok
2015-: Dinamik arka direksiy10 |
| 5 | MÜDÜR | 220 | Motor bölmesi terminal bloğu |
