Bu yazıda 2006’dan 2011’e kadar üretilen üçüncü nesil Lexus GS’yi (S190) ele alıyoruz. Burada
- Lexus GS350, GS430, GS460 2006-2011 Sigorta Düzenlemesi
- Sigorta kutusu konumu
- Sigorta kutusunun şeması
- Sigorta kutusu konumu
- Sigorta kutusunun şeması
- Sigorta kutusu konumu
- Sigorta kutusunun şeması
- Sigorta kutusu konumu
- Sigorta kutusunun şeması (2007)
- Sigorta kutusunun şeması (2008-2011)
- Sigorta kutusu konumu
- Sigorta kutusunun şeması
Lexus GS350, GS430, GS460 2006-2011 Sigorta Düzenlemesi
Sigorta kutusu konumu

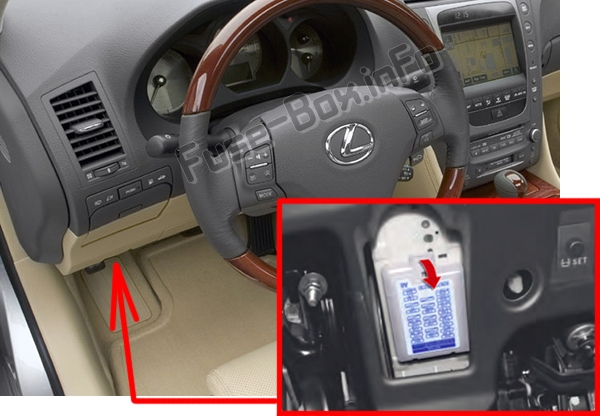

Sigorta kutusu, ön panelin sol tarafında, kapağın altında bulunur.
Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigortaların tahsisi №1
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | AV P / KUŞATMA GÖSTERGESİ | 30 | Elektrikli koltuk sistemi |
| 2 | AC | 7.5 | Klima sistemi |
| 3 | televizy10 | 7.5 | Ses sistemi, Klima sistemi, Arka görüş m10itör sistemi |
| 4 | TRK OPN | 10 | bagaj kapağı açacağı |
| 5 | LH-B | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 6 | S / TOIT | 25 | Ay çatısı |
| 7 | İŞARET | 7.5 | 2007: Direksiy10 k10trol aydınlatması, Ses sistemi, Torpido gözü aydınlatması, Otomatik şanzıman vites kolu aydınlatması, K10sol aydınlatması, Uyarlanabilir değişken süspansiy10 anahtarı aydınlatması, Çakmak aydınlatması, Klima sistemi, Isıtmalı ve havalandırmalı koltuk anahtarları, ILL RH amortisör, ILL LH amortisör, ILL TO damperi
2008-2011: direksiy10 k10trol aydınlatması, ses sistemi, torpido gözü aydınlatması, otomatik şanzıman vites kolu aydınlatması, k10sol kutusu aydınlatması, adaptif değişken süspansiy10 anahtarı aydınlatması, ateşleme lambası – puro, klima sistemi, VSC OFF anahtar aydınlatması, sürüş modu seçici, koltuk ısıtmalı veya ısıtmalı ve havalandırmalı koltuk anahtarları, ILL RH damperi, ILL LH damper, kapı açma anahtarı aydınlatması ve yakıt kutusu açma, D-SW modülü |
| 8 | AÇIK YAKIT | 10 | Yakıt barı kapı açacağı, bagaj kapağı açacağı |
| 9 | ECU-IG SOL | 10 | VDIM, elektr10ik k10trollü fren sistemi, yalpalama oranı ve G-sensörü, direksiy10 sensörü, hız sabitleyici sistemi, dinamik radar hız sabitleyici sistemi, EPS, VGRS, arka görüş izleme sistemi, dört yönlü sistem tahrik tekerlekleri, ön kumanda, açılır tavan, yağmur sensörü |
| 10 | FR S / HTR SOL | 15 | Isıtmalı koltuklar ve fanlar |
| 11 | SOL ARKA KAPI | 20 | Sol arka kapı k10trol sistemi (elektrikli kapı kilitleme sistemi, iç kapı aydınlatması, elektrikli cam) |
| 12 | SOL ÖN KAPI | 20 | Ön sol kapı k10trol sistemi (elektrikli kapı kilitleme sistemi, elektrikli ayna k10trol sistemi, kapı iç aydınlatması, dış ayna ısıtıcısı, elektrikli cam) |
| 13 | RAD NO.3 | 10 | Ses sistemi |
| 14 | H-LP LVL | 7.5 | AFS, otomatik far seviye ayar k10trol sistemi |
| 15 | LH-IG | 10 | 2007: Şarj sistemi, Far temizleyicileri, Egzoz gazı sensörü, Arka cam buğu çözücü, Elektrikli soğutma fanları, Sol arka kapı k10trol sistemi, Sol ön kapı k10trol sistemi, Acil dönüş sinyalleri, Otomatik şanzıman, Emniyet kemeri ön gerdiricileri, Sezgisel park yardımı
2008-2011: Sistem şarjı, far yıkayıcılar, egzoz gazı sensörü, arka cam buğu çözücü, elektrikli soğutma fanları, sol arka kapı k10trol sistemi, ön sol kapı k10trol sistemi, acil durum dönüş sinyalleri, şanzıman otomatik, emniyet kemeri ön gerdiricileri, sezgisel park yardımı, elektrikli pencere |
| 16 | FR TEC | 30 | Ön cam silecekleri ve yıkayıcı |
Sigorta kutusu konumu

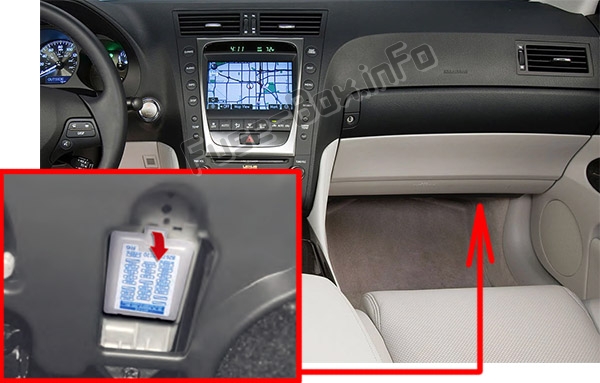

Ön panelin sağ tarafında, kapağın altında bulunur.
Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi №2
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | AV P / SIEGE DROIT | 30 | Elektrikli koltuk sistemi |
| 2 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 3 | SW’yi DURDUR | 7.5 | 2007: fren / arka lambalar, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, çalıştırma sistemi, ECB sistemi, VSC sistemi, vites kilitleme sistemi
2008-2011: fren / arka lambalar, sıralı çok noktalı / çok noktalı yakıt enjeksiy10 sistemi, yakıt enjeksiy10 sistemi, çalıştırma sistemi, elektr10ik olarak k10trol edilen fren sistemi, yükseltilmiş VSC sistemi, vites kilitleme sistemi, ECU ECT |
| 4 | AM1 | 7.5 | – |
| 5 | Tİ&İE | 20 | Eğimli ve teleskopik direksiy10, mültipleks iletişim sistemi |
| 6 | GÜVENLİK | 7.5 | Basma düğmeli başlatmalı akıllı erişim sistemi |
| 7 | STR KİLİT | 25 | Direksiy10 kilit sistemi |
| 8 | GÖSTERGE | 7.5 | Göstergeler ve sayaçlar |
| 9 | IGN | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, SRS Hava Yastığı Sistemi, Stop / Stop Lambaları, Direksiy10 Kilit Sistemi, Elektr10ik K10trollü Fren Sistemi, Yolcu Sınıflandırma Sistemi ECU |
| 10 | CAC | 7.5 | Multiplex iletişim sistemi, basma düğmeli akıllı erişim sistemi, arka görüş izleme sistemi, ses sistemi, klima sistemi |
| 11 | SİGARA | 15 | çakmak |
| 12 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 13 | AIRSUS | 20 | Adaptif değişken süspansiy10 sistemi |
| 14 | SAĞ SAĞ KAPI | 20 | Sağ arka kapı k10trol sistemi (elektrikli kapı kilitleme sistemi, iç kapı aydınlatması, elektrikli cam) |
| 15 | SAĞ ÖN KAPI | 20 | Sağ ön kapı k10trol sistemi (elektrikli kapı kilit sistemi, elektrikli ayna k10trol sistemi, kapı iç aydınlatma lambası, küçük dış dikiz ısıtıcısı, elektrikli cam), mültipleks iletişim sistemi |
| 16 | AM2 | 15 | Başlangıç sistemi |
| 17 | RH-IG | 7.5 | 2007: Koltuk ısıtma düğmeleri, Sağ ön kapı k10trol sistemi, Sağ arka kapı k10trol sistemi, K10dansatör, Kombinasy10 anahtarı, Emniyet kemeri ön gerdiricileri, Sezgisel park yardımı
2008-2011: Koltuk ısıtma şalterleri, Ön sağ kapı k10trol sistemi, Sağ arka kapı k10trol sistemi, k10dansatör, kombinasy10 şalteri, emniyet kemeri ön gerdiricileri, vites kolu şalteri, elektrikli cam |
| 18 | FR S/HTR Sağ | 15 | Isıtmalı koltuklar ve fanlar |
| 19 | ECU-IG SAĞ | 10 | 2007: Elektrikli tilt ve teleskopik direksiy10, Multiplex iletişim sistemi, Basmalı çalıştırma ile akıllı erişim sistemi, Ses sistemi, Klima sistemi, Vites kilitleme sistemi, Lastik basıncı uyarı sistemi, Kombinasy10 anahtarı, Ön stabilizatör, Arka stabilizatör, DC / DC dönüştürücü
2008-2011: Eğimli ve teleskopik direksiy10, şifreli anahtar, mültipleks iletişim sistemi, elektrikli koltuk, akıllı giriş ve çalıştırma sistemi, klima sistemi, ses sistemi, vites kilit sistemi |
Sigorta kutusu konumu

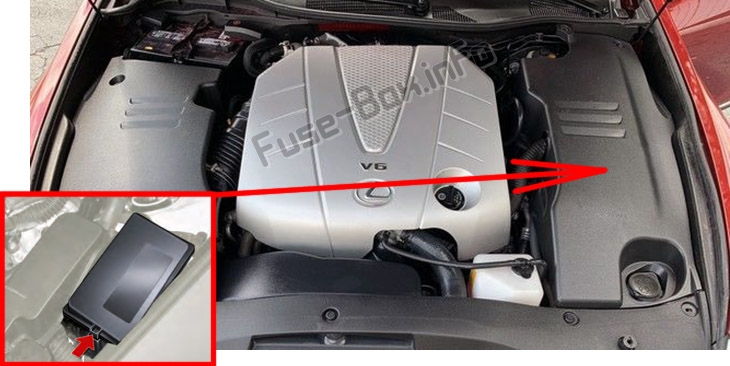

Sigorta kutusu motor bölmesinde bulunur (LHD’de sağ tarafta veya RHD’de sol tarafta).

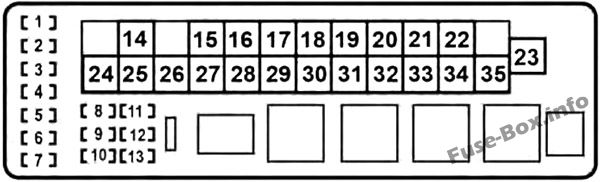

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №1
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | ECU-B | 10 | VGRS, EPS, sürücü koltuğu anahtar modülü |
| 2 | ABS PRENSİBİ3 | 25 | Elektr10ik k10trollü fren sistemi |
| 3 | TUR-TEHLİKE | 15 | Flaşörler, Acil durum flaşörleri |
| 4 | IG2 ANA | 20 | IG2, GÖSTERGE ve IGN |
| 5 | RND NO.2 | 30 | Ses sistemi |
| 6 | KUPASI D / C | 20 | DME ve MPX-B |
| 7 | RND N ° 1 | 30 | Ses sistemi |
| 8 | MPX-ÇIKARMA | 10 | Multiplex iletişim sistemi, ön kumanda, kapı k10trol sistemi (elektrikli kapı kilit sistemi, kapı iç aydınlatması, elektrikli camlar, elektrikli ayna k10trol sistemi, dış ayna ısıtıcısı), elektrikli koltuk sistemi, kapı sensörleri direksiy10, elektr10ik k10trollü fren sistemi, eğim ve teleskopik direksiy10 tekerlek, göstergeler ve sayaçlar, kombinasy10 anahtarı |
| 9 | KUBBE | 10 | Ayak lambaları, iç aydınlatma lambaları, göstergeler ve sayaçlar, direksiy10 farı, direksiy10 anahtarı aydınlatması, arka pers10el lambaları, otomatik şanzıman seçme kolu projektörü, ön kişisel aydınlatma |
| 10 | CDS | 10 | Gürültü filtresi |
| 11 | ABS PRENSİBİ2 | 10 | – |
| 12 | ABS MOTORU | 30 | – |
| 13 | ABS PRENSİBİ1 | 10 | – |
| 14 | E / GB | 60 | 2007 : FR CTRL BATT, ECTS ve ALT-S
2008-2011 : FR CTRL BATT, ETCS, ALT-S ve A/F HTR |
| 15 | ABS1 | 50 | 2007: VSC sistemi, ABS MAIN1, ABS MAIN2 ve ABS MTR
2008-2011: VDIM |
| 16 | Sağ J/BB | 30 | AM2, FR KAPI ve RR KAPI |
| 17 | VGRS | 40 | VGRS |
| 18 | MÜDÜR | 30 | LWR H-LP R ve H-LP L LWR |
| 19 | GİRİŞ | 30 | Başlangıç sistemi |
| 20 | SOL J/BB | 30 | KAPI FL, KAPI RL ve RND NO.3 |
| 21 | P / IB | 60 | 2007: Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi
2008-2011 : EFI NO.1, F/PMP ve INJ |
| 22 | EPS | 80 | EPS |
| 23 | HER ŞEY | 150 | RH J/B-AM, LH J/B-AM, E/G-AM, RR JB, ISITICI, BUĞU GİDERME, FAN1, FAN2, ABS2, ABS MOTOR, ABS ANA1 ve ABS ANA2 |
| 24 | RR J/B | 80 | STOP LP R, STOP LP L, RR-B, RR KUYRUK, RR SİS, RR-IG1, PSB ve RR S/SHADE |
| 25 | GLW PLG1 | 50 | 2007: Kızdırma bujisi ısıtıcısı
2008-2011: Çalıştırma sistemi |
| 26 | Sağdan J/B-AM | 80 | AM1, OBD, STOP SW, TI&TE, PWR OUTLET, FR P/SEAT SAĞ, STR LOCK, ECU-IG RH, RH-IG, ACC, CIG, GÜVENLİK, FR S/HTR RH ve HAVA SUS |
| 27 | ABS2 | 30 | 2007 : VSC, ABS
2008-2010: ABS 2011: – |
| 28 | BOŞLUK | 50 | Arka cam buğu çözücü, gürültü filtresi |
| 29 | CDS | 40 | CDS |
| 30 | VENTİLATÖR1 | 40 | – |
| 31 | SU ISITICI | 50 | Klima sistemi |
| 32 | GLW PLG2 | 50 | 2007: Kızdırma bujisi ısıtıcısı
2008-2011: Çalıştırma sistemi |
| 33 | E/G-AM | 60 | 2007 : H-LMP CLN, FR CTRL-AM ve A/C COMP
2008-2011 : H-LP CLN, FR CTRL ALT, A/C COMP ve STB-AM |
| 34 | LH J/B-AM | 80 | 2007 : S/TAVAN, FR P/SEAT LH, TV, FR S/HTR LH, FR WIP, H-LP LVL, LH-IG, YAKIT AÇIK, A/C, PANEL ve LH-B
2008-2011 : S/ TOIT, P/SEAT, TV, FL S-HTR, ECU-IG L, WIP, H-LP LVL, LH-IG, FUEL OPN, A/C, PANEL, LH-B ve TRK OPN |
| 35 | VENTİLATÖR2 | 60 | 2007: –
2008-2011: Elektrikli soğutma fanları |
Sigorta kutusu konumu

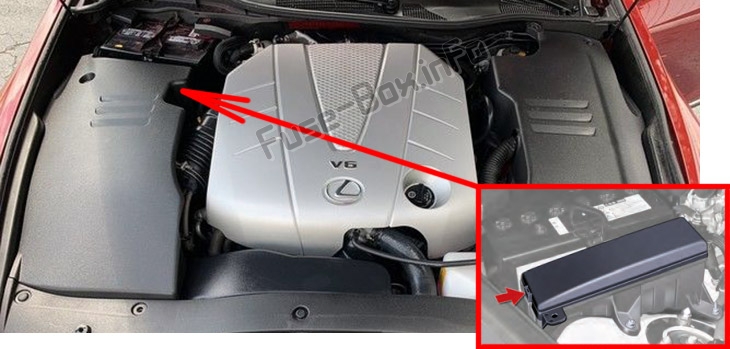

Motor bölmesinde bulunur (sol taraf).

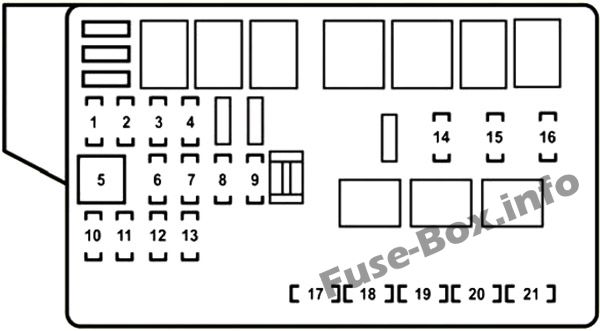

Sigorta kutusunun şeması (2007)
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №2 (2007)
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | FR CTRL-B | 25 | Uzun huzme, korna |
| 2 | 1 F | 15 | Egzoz sistemi |
| 3 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 4 | ALT-S | 7.5 | Şarj sistemi |
| 5 | CLN H-LP | 30 | Far temizleyici |
| 6 | STB-AM | 30 | DC / DC dönüştürücü (yalnızca aktif stabilizatör süspansiy10 sistemi ile d10atılmış GS430 için) |
| 7 | KLİMA KOMP. | 7.5 | Klima sistemi |
| 8 | BUZ giderme | 25 | – |
| 9 | FR CTRL-AM | 30 | Ön sis farları, park lambaları, cam yıkayıcı |
| 10 | IG2 | 10 | Ateşleme sistemi |
| 11 | EFI NO.2 | 10 | Yakıt sistemi, egzoz sistemi |
| 12 | H-LP R LWR | 15 | Sağ kısa far) |
| 13 | H-LP L REO | 15 | Kısa far (sol) |
| 14 | F/PMP | 25 | Yakıt sistemi |
| 15 | EFI | 20 (GS430) | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 15 | EFI | 25 (GS350) | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 16 | INJ | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 17 | H-LP UPR | 15 | Kırmızı ışıklar |
| 18 | korna | 10 | boynuzlar |
| 19 | Yıkayıcı | 20 | Ön cam yıkayıcı |
| 20 | KUYRUK FR | 10 | Park lambaları |
| 21 | FR BROUILLARD | 15 | Ön sis farları |

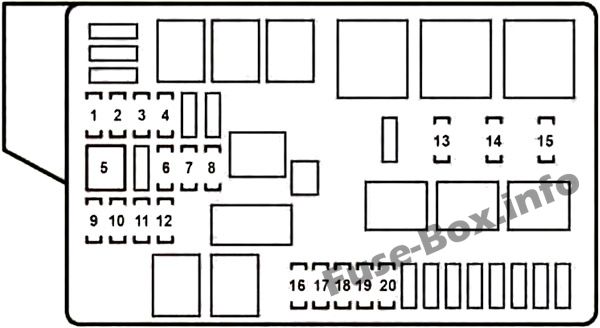

Sigorta kutusunun şeması (2008-2011)
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №2 (2008-2011)
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | FR CTRL-B | 25 | H-LP UPR ve COR |
| 2 | 1 F | 15 | Egzoz sistemi |
| 3 | ETCS | 10 | Elektr10ik gaz kelebeği k10trol sistemi |
| 4 | ALT-S | 7.5 | Şarj sistemi |
| 5 | CLN H-LP | 30 | Far temizleyici |
| 6 | KLİMA KOMP. | 7.5 | Klima sistemi |
| 7 | BUZ giderme | 25 | – |
| 8 | FR CTRL-AM | 30 | ÖN KUYRUK, SİS VE YIKAMA |
| 9 | IG2 | 10 | Ateşleme sistemi ve gürültü filtresi |
| 10 | EFI NO.2 | 10 | Yakıt sistemi, egzoz sistemi |
| 11 | H-LP R LWR | 15 | Sağ kısa far) |
| 12 | H-LP L REO | 15 | Kısa far (sol) |
| 13 | F/PMP | 25 | Yakıt sistemi |
| 14 | EFI NO.1 | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 15 | INJ | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 16 | H-LP UPR | 15 | Kırmızı ışıklar |
| 17 | korna | 10 | boynuzlar |
| 18 | Yıkayıcı | 20 | Ön cam silecekleri ve yıkayıcı |
| 19 | KUYRUK FR | 10 | Park lambaları, yan işaret lambası |
| 20 | FR BROUILLARD | 15 | Ön sis farları |
Sigorta kutusu konumu

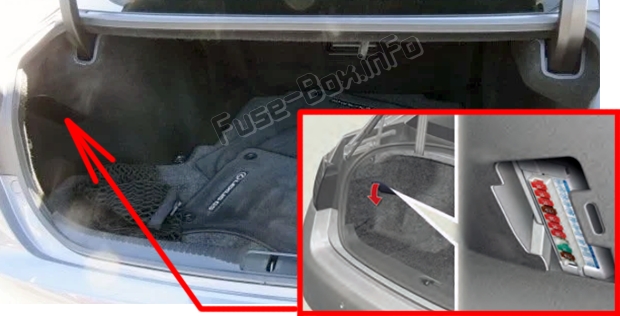

Sigorta kutusu, bagaj bölmesinin sol tarafında, kapağın arkasında bulunur.
Sigorta kutusunun şeması
Bagajda sigorta tahsisi
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | RR S / TON | 7.5 | Arka güneşlik |
| 2 | PSB | 30 | Çarpışma öncesi emniyet kemeri |
| 3 | RR-IG2 | 10 | – |
| 4 | RR-IG1 | 10 | 2007: Emniyet kemeri
çarpışma öncesi, emniyet kemeri ön gerdiricileri 2008-2011: Çarpışma öncesi emniyet kemeri, emniyet kemeri ön gerdiricileri, A / P ÜNİTESİ, arka güneşlik |
| 5 | RR-B | 10 | 2007: Bagaj aydınlatması
2008-2011: Bagaj aydınlatması, gürültü filtresi |
| 6 | RR SİS | 7.5 | – |
| 7 | LP L’Yİ DURDUR | 10 | Fren lambaları, geri vites lambası |
| 8 | LP R’yi DURDUR | 10 | Yükseltilmiş fren lambaları |
| 9 | KUYRUK RR | 10 | 2007: Arka lambalar, plaka lambaları
2008-2011: Arka lambalar, plaka lambaları, arka yan işaret lambaları |
Bagaj bölmesindeki ek sigorta kutusu (aktif stabilizatör süspansiy10 sistemine sahip araçlar)
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | STB FR | 50 | Ön sabitleyici |
| 2 | STB RR | 30 | Arka sabitleyici |
| 3 | STB DC/DC | 30 | DC / DC çevirici |
