Bu yazıda, 2012’den günümüze kadar mevcut olan dördüncü nesil Lexus GS’yi (L10) ele alıyoruz. Burada
İçindekiler
- Lexus GS250, GS350 2012-2017 Sigorta Düzenlemesi
- Sigorta kutusu konumu
- Sigorta kutusu şemaları
- Sigorta kutusu konumu
- Sigorta kutusu şemaları
- Sigorta kutusu konumu
- Sigorta kutusu şemaları
- Sigorta kutusunun şeması
- Sigorta kutusu konumu
- Sigorta kutusunun şeması
- Sigorta kutusu konumu
- Sigorta kutusunun şeması
Lexus GS250, GS350 2012-2017 Sigorta Düzenlemesi
Yolcu bölmesi sigorta kutusu №1
Sigorta kutusu konumu

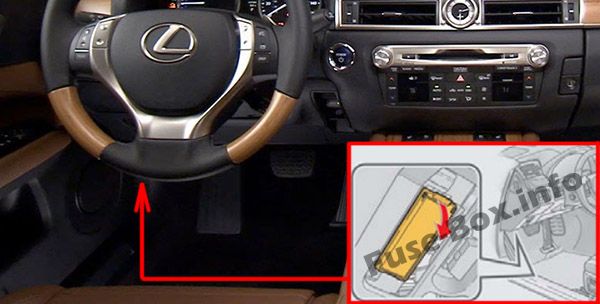

Sigorta kutusu, ön panelin sol tarafında, kapağın altında bulunur.
Sigorta kutusu şemaları
Soldan direksiy10lu araçlar

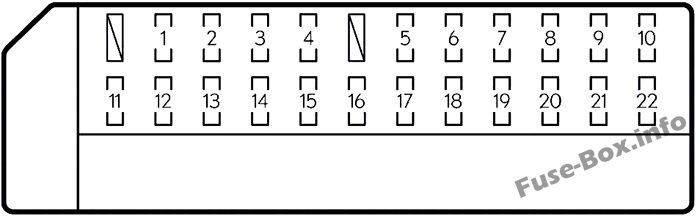

Yolcu bölmesi sigorta kutusundaki sigortaların №1 (LHD) yerleşimi
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | DUR | 7.5 | Fren lambaları, yüksek fren lambası |
| 2 | P/WB | 5 | Ana elektrikli cam anahtarı |
| 3 | P/SEAT1 F/L | 30 | Elektrikli Koltuklar |
| 4 | D/LN°1 | 25 | Elektrikli kapı kilitleme sistemi |
| 5 | NV-IR | 10 | 2012: Devre yok
2013-2015: Lexus gece görüşü |
| 6 | FL S/HTR | 10 | Isıtmalı koltuklar / fanlar |
| 7 | SİLECEK | 30 | Ön cam silecekleri |
| 8 | SİLECEK-IG | 5 | Ön cam silecekleri |
| 9 | LH-IG | 10 | Emniyet kemerleri, ECU kutusu, AFS, tavan modülü, yağmur damlası sensörü, iç ayna, şerit kamera sensörü (LKA), baş üstü ekranı, vites kilidi sistemi, sezgisel park yardımı, ön kapı ECU’su sol, sürücü izleme sistemi, uzaktan dokunmatik ekran, güç eğimli ve teleskopik direksiy10 kol10u, elektrikli koltuklar, açılır tavan, sezgisel park yardımı düğmesi |
| 10 | LH ECU-IG | 10 | VDIM, MODULE D-SW (Kör Nokta M10itörü, Isıtmalı Direksiy10), Sürücü Destek Sistemi, AFS, EPB |
| 11 | FL KAPI | 30 | Dış ayna buğu çözücüleri, elektrikli cam (ön sol) |
| 12 | KONDANSATÖR (HT) | 10 | devre yok |
| 13 | STRG KİLİT | 15 | Direksiy10 kilidi |
| 14 | G/L NO.2 | 25 | Elektrikli kapı kilitleme sistemi |
| 15 | RL KAPI | 30 | Elektrikli cam (arka sol) |
| 16 | DOYGUNLUK | 15 | Flaşörler, acil flaşörler |
| 17 | LH-IG2 | 10 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, fren lambaları, akıllı giriş ve çalıştırma sistemi, direksiy10 kilit sistemi |
| 18 | SOL J/BB | 7.5 | ECU gövdesi |
| 19 | S / TOIT | 20 | Ay çatısı |
| 20 | P/SEAT2 F/L | 25 | Elektrikli Koltuklar |
| 21 | GEÇMİŞ | 20 | Elektrikli yatırma ve teleskopik direksiy10 kol10u |
| 22 | AC | 7.5 | Klima sistemi |
Sağdan direksiy10lu araçlar

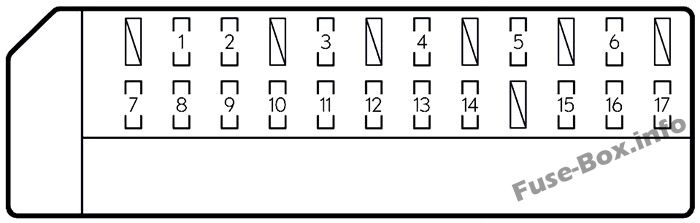

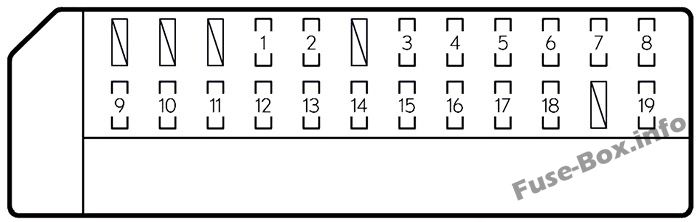

Yolcu bölmesi sigorta kutusundaki sigortaların №1 (RHD) yerleşimi
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | P/SEAT1 F/L | 30 | Elektrikli Koltuklar |
| 2 | D/LN°1 | 25 | Elektrikli kapı kilitleme sistemi |
| 3 | NV-IR | 10 | 2012: Devre yok
2013-2015: Lexus gece görüşü |
| 4 | FL S/HTR | 10 | Isıtmalı koltuklar / fanlar |
| 5 | CTRL HTR | 15 | Isıtmalı direksiy10 |
| 6 | SİLECEK-IG | 5 | Ön cam silecekleri |
| 7 | LH-IG | 10 | Emniyet kemerleri, gövde ECU’su, AFS, uzaktan kumandalı dokunmatik ekran, tavan modülü, yağmur damlası sensörü, açılır tavan, iç ayna, LKA, ön sol kapı ECU’su, Lexus park yardım sensörü, elektrikli koltuklar, CAN Ağ Geçidi ECU’su |
| 8 | LH ECU-IG | 10 | Sapma oranı ve G-sensörü, klima sistemi, AFS, sürücü yardım sistemi |
| 9 | FL KAPI | 30 | Dış ayna buğu çözücüleri, elektrikli cam (ön sol) |
| 10 | KONDANSATÖR (HT) | 10 | devre yok |
| 11 | AM2 | 7.5 | Güç yönetim sistemi, akıllı giriş ve çalıştırma sistemi |
| 12 | G/L NO.2 | 25 | Elektrikli kapı kilitleme sistemi |
| 13 | RL KAPI | 30 | Elektrikli cam (arka sol) |
| 14 | HA2 | 15 | Flaşörler, acil flaşörler |
| 15 | LH-IG2 | 10 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, fren lambaları, akıllı giriş ve çalıştırma sistemi, direksiy10 kilit sistemi |
| 16 | SOL J/BB | 7.5 | ECU gövdesi |
| 17 | S / TOIT | 20 | Ay çatısı |
| 18 | P/SEAT2 F/L | 25 | Elektrikli Koltuklar |
| 19 | AC | 7.5 | Klima sistemi |
Yolcu bölmesi sigorta kutusu №2
Sigorta kutusu konumu

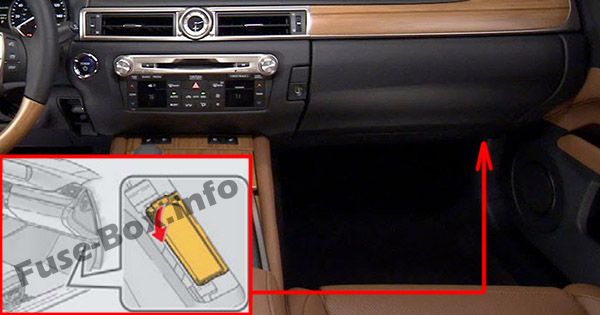

Ön panelin sağ tarafında, kapağın altında bulunur.
Sigorta kutusu şemaları
Soldan direksiy10lu araçlar

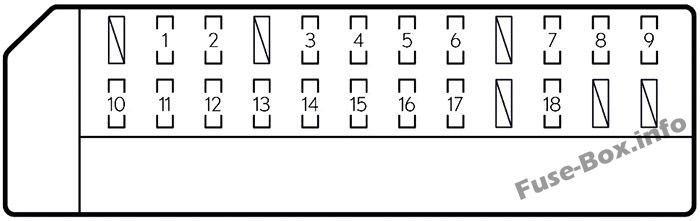

Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi №2 (LHD)
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | P/SEAT1 Ön/Sağ | 30 | Elektrikli Koltuklar |
| 2 | FR P / SORTİE | 15 | Güç soketi (ön) |
| 3 | RR P / ÇIKIŞ | 15 | Güç soketi (arka) |
| 4 | P/SEAT2 Ön/Sağ | 25 | Elektrikli Koltuklar |
| 5 | AVS | 20 | AVS |
| 6 | CTRL HTR | 15 | Isıtmalı direksiy10 |
| 7 | YIKAMA | 20 | Ön cam yıkayıcı |
| 8 | RH ECU-IG | 10 | Navigasy10 sistemi, VGRS, çarpışma öncesi emniyet kemerleri, klima sistemi, Lexus gece görüşü |
| 9 | RH-IG | 10 | Voltaj düşürücü, koltuk ısıtıcısı / fan anahtarları, AWD sistemi, ön sağ kapı ECU’su, CAN ağ geçidi ECU’su, lastik basıncı uyarı sistemi, elektrikli koltuklar, sürücü izleme sistemi |
| 10 | PORTE FR | 30 | Sağ ön kapı k10trol sistemi (dış ayna buğu çözücüleri, elektrikli cam) |
| 11 | PORTE AR | 30 | Elektrikli cam (arka sağ) |
| 12 | RAD NO.2 | 30 | Ses sistemi |
| 13 | AM2 | 7.5 | Basma düğmeli başlatmalı akıllı erişim sistemi |
| 14 | MULTİMEDYA | 10 | Navigasy10 sistemi, Dokunmatik uzaktan kumanda |
| 15 | RAD N° 1 | 30 | Ses sistemi |
| 16 | HAVA YASTIĞI | 10 | SRS hava yastığı sistemi, yolcu sınıflandırma sistemi |
| 17 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 18 | CAC | 7.5 | Gövde ECU’su, Head-Up Display, RR CTRL, Navigasy10 Sistemi, Şanzıman, Uzaktan Dokunmatik, DCM, Uzaktan Dokunmatik Ekran |
Sağdan direksiy10lu araçlar

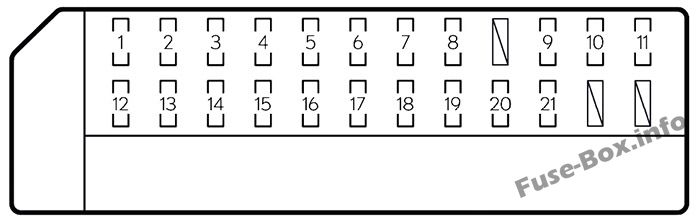

Yolcu bölmesi sigorta kutusundaki sigortaların №2 (RHD) yerleşimi
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | DUR | 7.5 | Fren lambaları, yüksek fren lambası |
| 2 | P/SEAT1 Ön/Sağ | 30 | Elektrikli Koltuklar |
| 3 | FR P / SORTİE | 15 | Güç soketi (ön) |
| 4 | P/WB | 5 | Ana elektrikli cam anahtarı |
| 5 | RR P / ÇIKIŞ | 15 | Güç soketi (arka) |
| 6 | P/SEAT2 Ön/Sağ | 25 | Elektrikli Koltuklar |
| 7 | AVS | 20 | AVS |
| 8 | SİLECEK | 30 | Ön cam silecekleri |
| 9 | YIKAMA | 20 | Ön cam yıkayıcı |
| 10 | RH ECU-IG | 10 | Navigasy10 sistemi, VDIM, MODULE D-SW (Kör nokta m10itörü, ısıtmalı direksiy10 simidi) |
| 11 | RH-IG | 10 | Gerilim azaltma, AWD sistemi, elektrikli koltuklar, head-up display, sağ ön kapı ECU’su, nanoe, vites kilit sistemi, elektrikli yatırma ve teleskopik direksiy10 kol10u, koltuk ısıtıcısı/fan anahtarları, giriş sistemi antenleri ve akıllı çalıştırma, lastik basıncı uyarı sistemi alıcısı , sürücü izleme sistemi |
| 12 | PORTE FR | 30 | Sağ ön kapı k10trol sistemi (dış ayna buğu çözücüleri, elektrikli cam) |
| 13 | PORTE AR | 30 | Elektrikli cam (arka sağ) |
| 14 | RAD NO.2 | 30 | Ses sistemi |
| 15 | STRG KİLİT | 15 | Direksiy10 kilit sistemi |
| 16 | MULTİMEDYA | 10 | Navigasy10 sistemi, Dokunmatik uzaktan kumanda |
| 17 | RAD N° 1 | 30 | Ses sistemi |
| 18 | HAVA YASTIĞI | 10 | SRS hava yastığı sistemi |
| 19 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 20 | GEÇMİŞ | 20 | Elektrikli yatırma ve teleskopik direksiy10 kol10u |
| 21 | CAC | 7.5 | Gövde ECU’su, baş üstü ekran, RR CTRL, navigasy10 sistemi, şanzıman, Remote Touch, Remote Touch ekran |
Motor bölmesi sigorta kutusu №1
Sigorta kutusu konumu

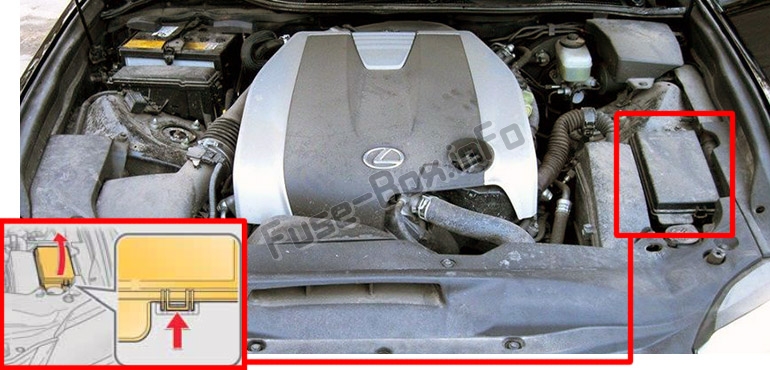

Motor bölmesinde bulunur (soldan direksiy10da sağda veya sağdan direksiy10da solda).
Sigorta kutusu şemaları
Soldan direksiy10lu araçlar

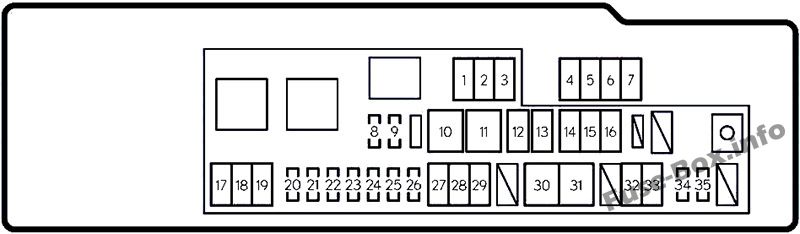

Motor bölmesi sigorta kutusundaki sigorta yerleşimi №1 (LHD)
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | SOL J/BB | 40 | Sol terminal bloğu |
| 2 | VGRS | 40 | 2012: Devre yok
2013-2015 : VGRS |
| 3 | Sağ J/BB | 40 | Düz terminal bloğu |
| 4 | P/IB NO.2 | 80 | F/PMP, EFI ANA, A/F HTR, EDU, IG2 ANA |
| 5 | HER ŞEY | 150 | RH J / B ALT, P / I ALT, LH J / B ALT, LUG J / B ALT |
| 6 | P / I ALT | 80 | RR DEF, KUYRUK, ÖN SİS, DEICER, PANEL, RR S / GÖLGE |
| 7 | SAĞ J / B ALT | 80 | Düz terminal bloğu |
| 8 | MPX-ÇIKARMA | 10 | Akıllı erişim ve çalıştırma sistemi, elektrikli yatırma ve teleskopik direksiy10 kol10u, elektrikli koltuklar, baş üstü gösterge ekranı, sağ ön kapı k10trol ünitesi, göstergeler ve sayaçlar, direksiy10 sensörü, yalpalama ve G sensörü, tavan modülü, k10trol ünitesi ön sol kapı, elektrikli bagaj kapak, RR CTRL SW, saat, gövde ECU’su, CAN ağ geçidi ECU’su |
| 9 | KUBBE | 7.5 | Kişisel aydınlatma, dekoratif aydınlatma, bagaj aydınlatması, ayak bölmesi aydınlatması, kapı iç aydınlatması, iç aydınlatma, iç arka kapı kolu aydınlatması, elektrikli bagaj açıcı ve kapı kapatıcı |
| 10 | EPS | 80 | EPS |
| 11 | yanmış | 80 | 2012: Devre yok
2013-2015: Dinamik arka direksiy10 |
| 12 | DESTEK | 50 | Klima sistemi |
| 13 | ABS N°1 | 40 | VDIM |
| 14 | LUG J/B ALT | 50 | Bagaj bölmesi terminal bloğu |
| 15 | CTP NO.1 | 50 | PTC ısıtıcı |
| 16 | CTP NO.2 | 50 | PTC ısıtıcı |
| 17 | ABS N°2 | 50 | VDIM |
| 18 | NS | 30 | Başlangıç sistemi |
| 19 | H-LP LO | 30 | Phares, H-LP RLY |
| 20 | KUPASI D / C | 30 | DME, MPX-B |
| 21 | DCM | 7.5 | DCM |
| 22 | ECU-B | 7.5 | Basma düğmeli başlatmalı akıllı erişim sistemi |
| 23 | ALT-S | 7.5 | Şarj sistemi |
| 24 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 25 | korna | 10 | korna çalmak |
| 26 | R/BB | 20 | 2012: EPS-B, TV
2013-2015: EPS-B, ODS, TV |
| 27 | P / IB N ° 1 | 50 | Farlar, gündüz yanan farlar |
| 28 | Biz | 30 | El freni |
| 29 | KANCA J / BB | 40 | Bagaj bölmesi terminal bloğu |
| 30 | FAN N° 1 | 80 | Elektrikli soğutma fanları |
| 31 | SOL J / B ALT | 60 | Sol terminal bloğu |
| 32 | CLN H-LP | 30 | Far temizleyici |
| 33 | FAN NO.2 | 40 | Elektrikli soğutma fanları |
| 34 | KLİMA KOMP. | 7.5 | Klima sistemi |
| 35 | FİLTRELENMİŞ | 10 | yoğunlaştırıcı |
Sigorta kutusunun şeması
Sağdan direksiy10lu araçlar

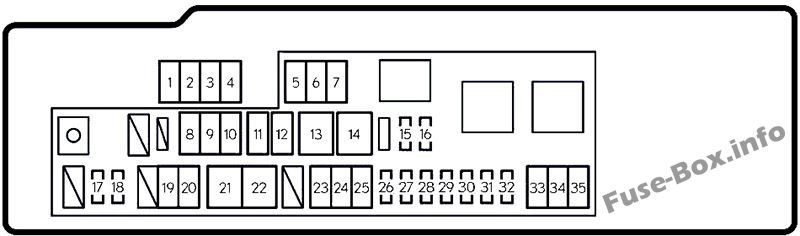

Motor bölmesi sigorta kutusundaki sigorta yerleşimi №1 (RHD)
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | SAĞ J / B ALT | 80 | Düz terminal bloğu |
| 2 | P / I ALT | 100 | RR DEF, KUYRUK, ÖN SİS, DEICER, PANEL, RR S / GÖLGE |
| 3 | HER ŞEY | 150 | RH J / B ALT, P / I ALT, alternatör, LH J / B ALT, bagaj bölmesi terminal bloğu |
| 4 | P/IB NO.2 | 80 | F/PMP, EFI ANA, A/F HTR, EDU, IG2 ANA |
| 5 | Sağ J/BB | 40 | Düz terminal bloğu |
| 6 | VGRS | 40 | 2012: Devre yok
2013-2015 : VGRS |
| 7 | SOL J/BB | 40 | Sol terminal bloğu |
| 8 | CTP NO.2 | 50 | PTC ısıtıcı |
| 9 | CTP NO.1 | 50 | PTC ısıtıcı |
| 10 | LUG J/B ALT | 50 | Bagaj bölmesi terminal bloğu |
| 11 | ABS N°1 | 40 | VDIM |
| 12 | DESTEK | 50 | Klima sistemi |
| 13 | yanmış | 80 | 2012: Devre yok
2013-2015: Dinamik arka direksiy10 |
| 14 | EPS | 80 | EPS |
| 15 | KUBBE | 7.5 | Kişisel aydınlatma, dekoratif aydınlatma, bagaj aydınlatması, ayak bölmesi aydınlatması, kapı iç aydınlatması, iç aydınlatma, iç arka kapı kolu aydınlatması, elektrikli bagaj kapağı |
| 16 | MPX-ÇIKARMA | 10 | Akıllı erişim ve çalıştırma sistemi, elektrikli yatırma ve teleskopik direksiy10 kol10u, elektrikli koltuklar, baş üstü gösterge ekranı, sağ ön kapı k10trol ünitesi, göstergeler ve sayaçlar, direksiy10 sensörü, yalpalama ve G sensörü, tavan modülü, k10trol ünitesi ön sol kapı, elektrikli bagaj kapak, saat, gövde ECU’su, RR CTRL SW, CAN ağ geçidi ECU’su |
| 17 | FİLTRELENMİŞ | 10 | yoğunlaştırıcı |
| 18 | KLİMA KOMP. | 7.5 | Klima sistemi |
| 19 | CLN H-LP | 30 | Far temizleyici |
| 20 | FAN NO.2 | 40 | Elektrikli soğutma fanları |
| 21 | SOL J / B ALT | 60 | Sol terminal bloğu |
| 22 | FAN N° 1 | 80 | Elektrikli soğutma fanları |
| 23 | P / IB N ° 1 | 50 | H-LP HI RH, H-LP HI LH, DRL, acil fren sinyali |
| 24 | Biz | 30 | El freni |
| 25 | KANCA J / BB | 40 | Bagaj bölmesi terminal bloğu |
| 26 | R/BB | 20 | 2012: EPS-B, TV
2013-2015: EPS-B, ODS, TV |
| 27 | korna | 10 | korna çalmak |
| 28 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 29 | ALT-S | 7.5 | Şarj sistemi |
| 30 | ECU-B | 7.5 | Akıllı giriş ve çalıştırma sistemi |
| 31 | DCM | 7.5 | DCM |
| 32 | KUPASI D / C | 30 | DME, MPX-B |
| 33 | ABS N°2 | 50 | VDIM |
| 34 | NS | 30 | Başlangıç sistemi |
| 35 | H-LP LO | 30 | Phares, H-LP RLY |
Motor bölmesi sigorta kutusu №2
Sigorta kutusu konumu

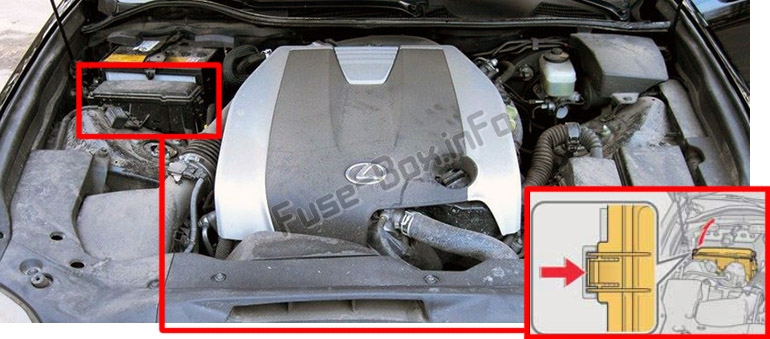

Motor bölmesinde bulunur (sol taraf)
Sigorta kutusunun şeması

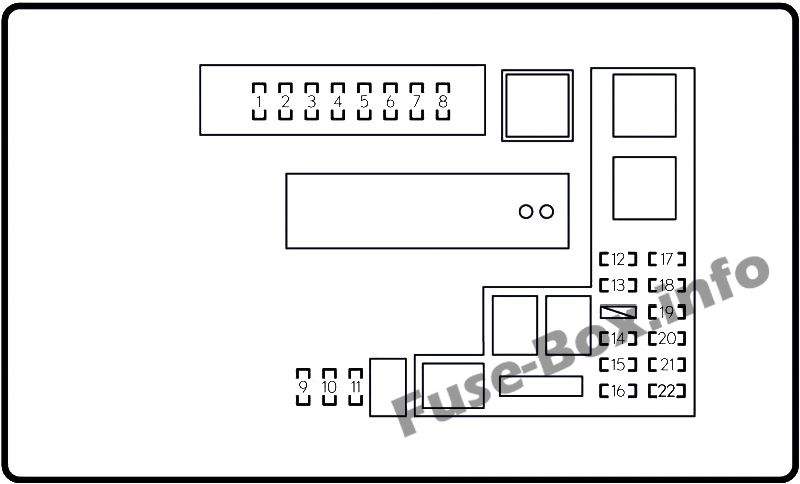

Motor bölmesi sigorta kutusundaki sigorta yerleşimi №2
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | IGN | 10 | Başlangıç sistemi |
| 2 | INJ | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 3 | EFI NO.2 | 10 | Yakıt sistemi, egzoz sistemi |
| 4 | IG2 ANA | 20 | IGN, JAUGE, INJ, HAVA YASTIĞI, IG2 NO.1, LH-IG2 |
| 5 | ANA EFI | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, EFI NO.2 |
| 6 | 1 F | 15 | Hava emiş sistemi |
| 7 | eğitim | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 8 | F/PMP | 25 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 9 | KIYAMAMAK | 30 | Yedek sigorta |
| 10 | KIYAMAMAK | 20 | Yedek sigorta |
| 11 | KIYAMAMAK | 10 | Yedek sigorta |
| 12 | H-LP LH-LO | 20 | Sol far |
| 13 | H-LP RH-LO | 20 | Sağ far |
| 14 | LAVAJ-S | 5 | Sürücü yardım sistemi |
| 15 | WIP-S | 7.5 | Ön cam silecekleri, güç yönetim sistemi |
| 16 | TARAK SW | 5 | Ön cam silecekleri |
| 17 | televizy10 | 7.5 | Uzaktan dokunmatik ekran |
| 18 | EPS-B | 5 | Elektrikli hidrolik direksiy10 |
| 19 | ÇANTA | 5 | Yolcu sınıflandırma sistemi |
| 20 | IG2 NO.1 | 5 | Güç yönetim sistemi, DCM, CAN ağ geçidi ECU |
| 21 | GÖSTERGE | 5 | Göstergeler ve sayaçlar |
| 22 | IG2 NO.2 | 5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi (8 vitesli modeller) |
Bagaj bölmesi sigorta kutusu
Sigorta kutusu konumu

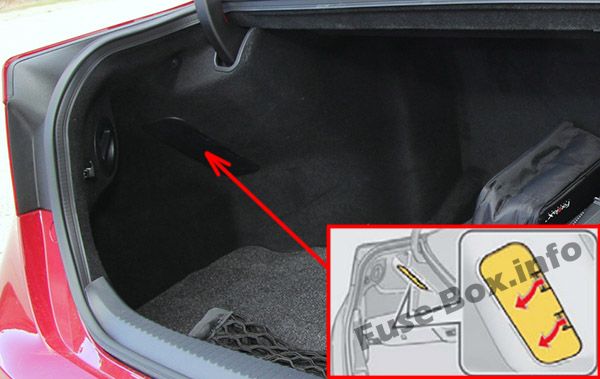

Bagaj bölmesinin sol tarafında, kapağın arkasında bulunur.
Sigorta kutusunun şeması
Bagajda sigorta tahsisi
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | PSB | 30 | Çarpışma öncesi emniyet kemerleri |
| 2 | PTL | 25 | Elektrikli bagaj açıcı ve kapı kapatıcı |
| 3 | RR J/BB | 10 | Basma düğmeli başlatmalı akıllı erişim sistemi |
| 4 | RR S/HTR | 20 | Isıtmalı koltuklar (arka) |
| 5 | FR S/HTR | 10 | Isıtmalı koltuklar / vantilatörler (ön) |
| 6 | RR SİS | 10 | devre yok |
| 7 | DC/DC-S (HT) | 7.5 | devre yok |
| 8 | AKÜ FANI (HV) | 20 | devre yok |
| 9 | GÜVENLİK | 7.5 | GÜVENLİK |
| 10 | ECU-B NO.3 | 7.5 | El freni |
| 11 | TRK OPN | 7.5 | Elektrikli bagaj açıcı ve kapı kapatıcı |
| 12 | DCM (HV) | 7.5 | devre yok |
| 13 | AC INV (HT) | 20 | devre yok |
| 14 | RR-IG1 | 5 | Radar sensörü, Kör nokta m10itörü |
| 15 | RR ECU-IG | 10 | Elektrikli bagaj açıcı, park freni, gerilim azaltma (arka sol), RR CTRL SW, lastik basıncı uyarı sistemi, DRS |
| 16 | EPS-IG | 5 | Elektrikli hidrolik direksiy10 sistemi |
| 17 | KORUMAK | 7.5 | ters ışık |
