Bu yazıda 2006’dan 2012’ye kadar üretilen 5inci nesil Lexus ES’yi (XV40 / GSV40) ele alıyoruz. Burada
İçindekiler
Lexus ES350 2006-2012 Sigorta Düzeni

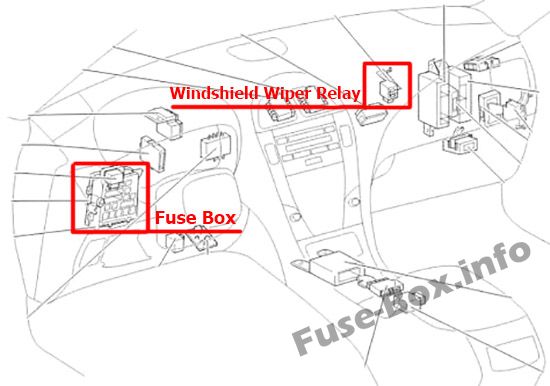

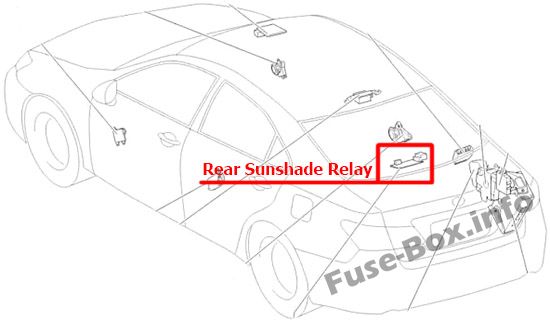

İç mekana genel bakış
İç sigorta kutusu

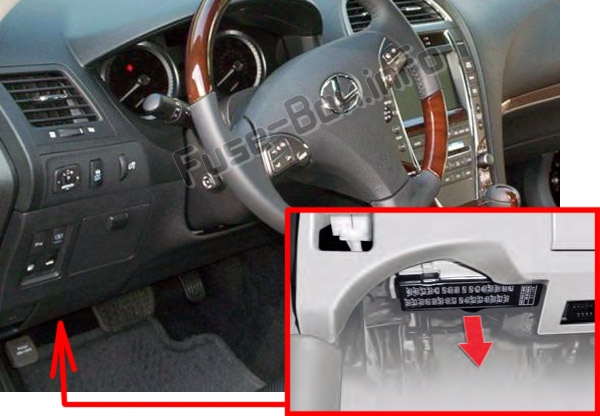

Sigorta kutusu, ön panelin (sürücü tarafı) altında, kaputun altında bulunur.

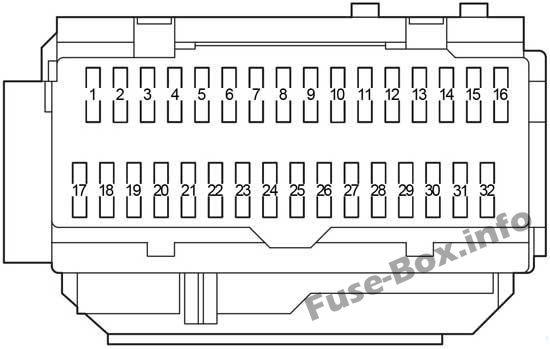

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | A | Devre |
|---|---|---|---|
| 1 | SAĞ SAĞ KAPI | 25 | Arka sağ elektrikli cam |
| 2 | SOL ARKA KAPI | 25 | Sol arka elektrikli cam |
| 3 | YAKIT OPN | 7.5 | Yakıt doldurma kapısı açacağı |
| 4 | FR BROUILLARD | 15 | Ön sis farları |
| 5 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 6 | ECU-B NO.2 | 7.5 | ECU güçleri |
| 7 | DUR | 10 | Işıkları durdur |
| 8 | GEÇMİŞ | 30 | Eğimli ve teleskopik direksiy10 |
| 9 | – | – | Kullanılmamış |
| 10 | – | – | Kullanılmamış |
| 11 | AC | 7.5 | Klima sistemi |
| 12 | REP | 25 | Elektrikli camlar |
| 13 | KAPI N° 2 | 25 | Kolordu müdürü ECU |
| 14 | S / TOIT | 30 | Ay çatısı |
| 15 | SIRA | 15 | Ön ve arka yan işaret lambaları, arka lambalar, plaka lambaları |
| 16 | İŞARET | 7.5 | Işık anahtarı |
| 17 | ECU IG NO.1 | 10 | Sunroof, ısıtmalı koltuklar, elektrikli camlar, saat, otomatik silecek, elektrikli soğutma fanları, sürüş konumu hafıza sistemi, koltuk pozisy10u hafıza sistemi |
| 18 | ECU IG NO.2 | 7.5 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi, seyir k10trol sistemi, fren lambaları, vites kilidi k10trol sistemi |
| 19 | Klima NO.2 | 10 | Klima sistemi, arka cam buğu çözücü |
| 20 | YIKAMA | 10 | Ön cam yıkayıcı |
| 21 | S-HTR | 20 | Isıtmalı koltuklar, klima sistemi |
| 22 | GÖSTERGE NO.1 | 10 | Acil dönüş sinyalleri, geri vites lambaları, arka güneşlik, şarj sistemi |
| 23 | TEC | 25 | Ön cam silecekleri |
| 24 | H-LP LVL | 7.5 | Far seviye ayar sistemi |
| 25 | – | – | Kullanılmamış |
| 26 | IGN | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, SRS Hava Yastığı Sistemi, Direksiy10 Kilit Sistemi |
| 27 | GÖSTERGE NO.2 | 7.5 | metre |
| 28 | ECU-ACC | 7.5 | Saat, ana gövde ECU |
| 29 | SİGARA | 20 | çakmak |
| 30 | GÜÇ ÇIKIŞI | 20 | Fiş |
| 31 | RADYO N° 2 | 7.5 | Ses sistemi |
| 32 | ME HTR | 15 | Dış ayna buğu çözücüleri |

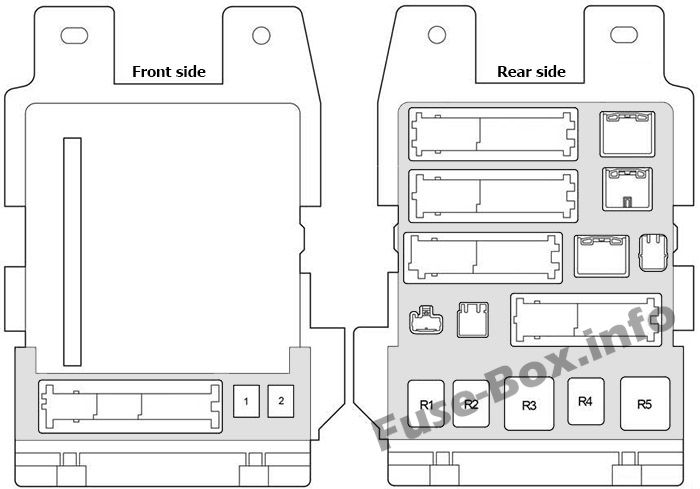

Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | A | Devre |
|---|---|---|---|
| 1 | P / ZAFERLER | 30 | Elektrikli Koltuklar |
| 2 | GÜÇLÜ | 30 | Elektrikli camlar |
| R1 | Sis farları | ||
| R2 | Arka lambalar | ||
| R3 | Aksesuar röleleri | ||
| R4 | Kısa broş | ||
| R5 | Ateşleme |
Motor bölmesi sigorta kutusu

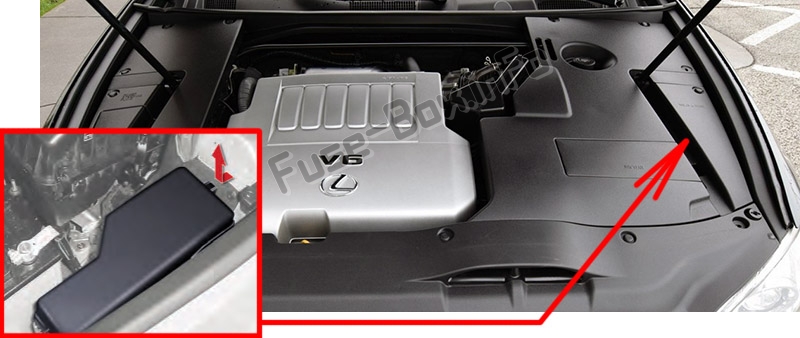

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Kapakları çıkarın, tırnakları içeri itin ve kapağı kaldırın.

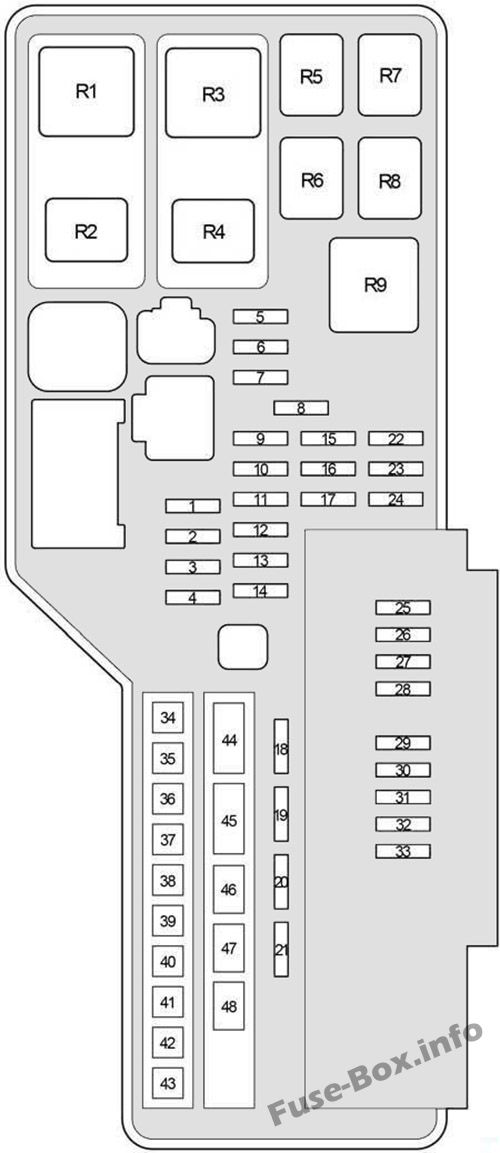

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | A | Devre |
|---|---|---|---|
| 1 | ALT-CDS | 10 | Alternatör k10dansatörü |
| 2 | RR SİS | 10 | Arka sis lambası |
| 3 | – | – | Kullanılmamış |
| 4 | – | – | Kullanılmamış |
| 5 | AM 2 | 7.5 | Başlangıç sistemi |
| 6 | ALT-S | 7.5 | Şarj sistemi |
| 7 | MAYIS / TEL | 10 | 1 Mayıs Sistemi |
| 8 | – | – | – |
| 9 | Klima K10trol PNL | 15 | Klima sistemi |
| 10 | E-ACM | 10 | Elektrikli aktif k10trol desteği |
| 11 | ETCS | 10 | Elektr10ik gaz kelebeği k10trol sistemi |
| 12 | DOYGUNLUK | 15 | yanıp sönen |
| 13 | IG2 | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, NO.2 GAUGE, IGN sigortaları |
| 14 | STR KİLİT | 20 | Direksiy10 kilit sistemi |
| 15 | KUBBE | 10 | İç aydınlatma, sayaçlar, makyaj lambaları |
| 16 | ECU-B NO.1 | 10 | ECU güçleri |
| 17 | RADYO N° 1 | 15 | Ses sistemi |
| 18 | KAPI NO 1 | 25 | Elektrikli kapı kilitleme sistemi |
| 19 | AMP2 | 30 | Ses sistemi |
| 20 | NUMARA | 30 | Ses sistemi |
| 21 | ANA EFI | 30 | EFI NO.2, EFI NO.3 sigortalar, yakıt sistemi, ECT sistemi |
| 22 | – | – | Kullanılmamış |
| 23 | EFI NO.3 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 24 | EFI NO.2 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 25 | ÇIPLAK | 7.5 | korna çalmak |
| 26 | 1 F | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 27 | MPX-ÇIKARMA | 10 | metre |
| 28 | EFI NO.1 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, ECT Sistemi |
| 29 | korna | 10 | boynuzlar |
| 30 | H-LP (RL) | 15 | Sağ far (kısa huzme) |
| 31 | H-LP (LL) | 15 | Sol far (kısa huzme) |
| 32 | H-LP (SAĞ) | 15 | Sağ far (uzun far) |
| 33 | H-LP (LH) | 15 | Sol far (uzun far) |
| 34 | DESTEK | 50 | Klima sistemi |
| 35 | ABS N°1 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 36 | ANA FAN | 50 | Elektrikli soğutma fanları |
| 37 | ABS N°2 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 38 | RR DEF | 50 | Arka cam buğu çözücü |
| 39 | PP / KOLTUK | 30 | Elektrikli koltuk |
| 40 | CLN H-LP | 30 | devre yok |
| 41 | – | – | Kullanılmamış |
| 42 | – | – | Kullanılmamış |
| 43 | PSB | 30 | Çarpışma öncesi emniyet kemeri |
| 44 | HER ŞEY | 120 | PSB, H-LP CLN, PP/KOLTUK, RR DEF, ABS NO.2, FAN ANA, ABS NO.1, HTR, RR SİS, RR KAPI SAĞ, RR KAPI SAĞ, YAKIT OPN, FR SİS, OBD, DUR, TI & TE, A/C, PWR, KAPI NO.2, S/TAVAN, GÖSTERGE NO.2, GÜÇ, P/SEAT sigortaları |
| 45 | – | – | Kullanılmamış |
| 46 | – | – | Kullanılmamış |
| 47 | – | – | Kullanılmamış |
| 48 | NS | 30 | Başlangıç sistemi |
| R1 | VSC n°2 | ||
| R2 | VSC NO.1 | ||
| R3 | Elektrikli soğutma fanı | ||
| R4 | Fren lambaları veya Arka sis lambası | ||
| R5 | Marş (ST) | ||
| R6 | Ateşleme (IG2) | ||
| R7 | Manyetik kavrama (A / C) | ||
| R8 | Marş (ST KESİM) | ||
| R9 | Arka cam buğu çözücü |
