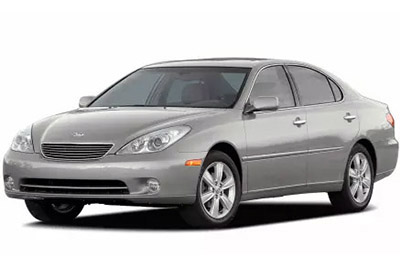

Bu yazıda, 2001’den 2006’ya kadar üretilen dördüncü nesil Lexus ES’yi (XV30) ele alıyoruz. Burada
İçindekiler
Lexus ES300, ES330 2001-2006 Sigorta Düzenlemesi

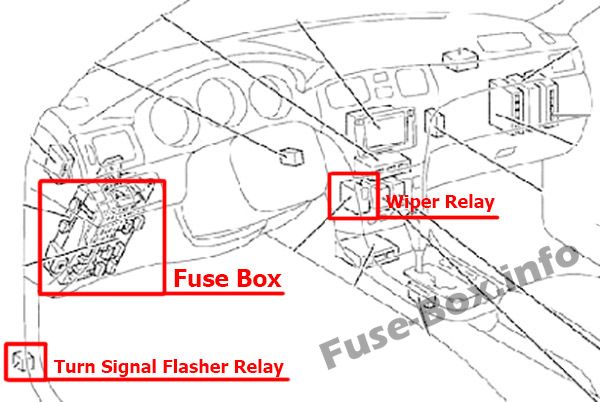

İç mekana genel bakış
İç sigorta kutusu

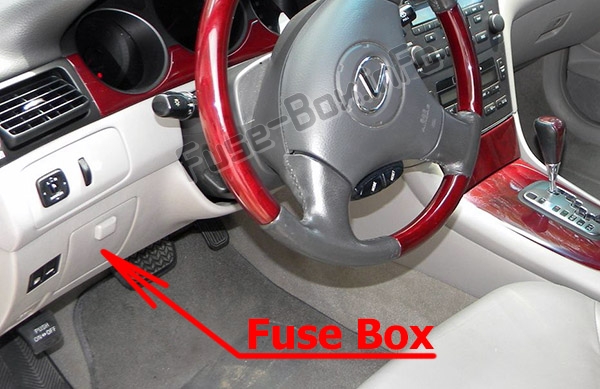

Ön panelde (sürücü tarafı), direksiy10 simidinin solundaki kapağın arkasında bulunur.

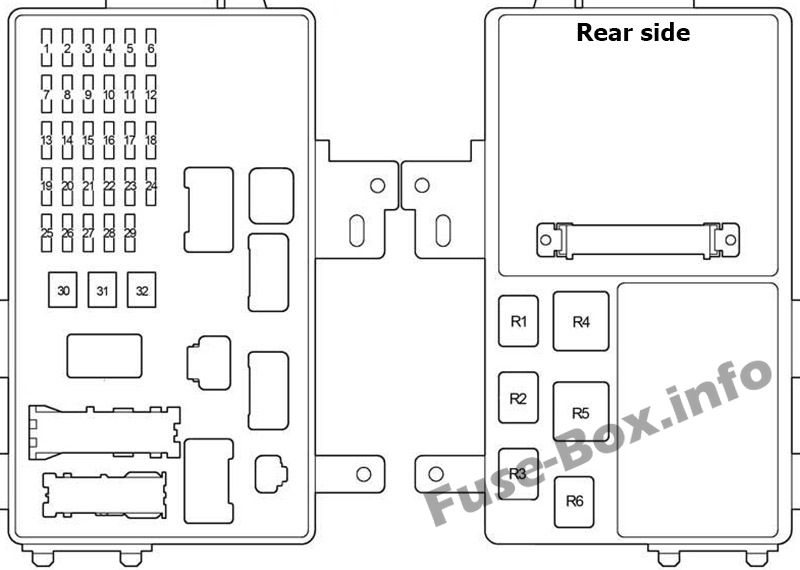

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | A | Soyadı | Devre(ler) protégé(ler)i |
|---|---|---|---|
| 1 | 10 | ECU-B | Multiplex haberleşme sistemi (elektrikli kapı kilitleme sistemi, güvenlik sistemi, otomatik kapı kilitleme sistemi, otomatik aydınlatma k10trol sistemi, far söndürme sistemi, otomatik stop lambaları kapatma sistemi, ışıklı giriş, gündüz yanan ışık sistemi, kablosuz uzaktan kumanda sistemi) klima sistemi, elektr10ik olarak modülasy10lu süspansiy10, sürüş pozisy10u hafıza sistemi, ön yolcu koltuğu pozisy10 hafıza sistemi |
| 2 | 7.5 | KUBBE | K10tak anahtarı, iç aydınlatma, kişisel aydınlatma, ayak lambası, kapı iç aydınlatma lambası, bagaj lambası, tavan lambası, garaj kapısı açıcı, saat, dış sıcaklık göstergesi, çok f10ksiy10lu ekran |
| 3 | 15 | SİGARA | çakmak |
| 4 | 5 | ECU-ACC | Elektrikli aynalar, saat, çok işlevli ekran, sürüş pozisy10u hafıza sistemi, ön yolcu koltuğu pozisy10 hafıza sistemi |
| 5 | 10 | RAD NO.2 | Ses sistemi, navigasy10 sistemi |
| 6 | 15 | PRİZ | Fiş |
| 7 | 20 | RAD N° 1 | Ses sistemi, navigasy10 sistemi |
| 8 | 10 | JAUGE1 | Göstergeler ve sayaçlar, saat, dış sıcaklık göstergesi, çoklu bilgi ekranı, vites kilit sistemi |
| 9 | 10 | ECU-IG | SRS hava yastığı sistemi, elektrikli camlar, kilitlenme önleyici fren sistemi, elektr10ik modülasy10lu süspansiy10, sürüş pozisy10u hafıza sistemi, ön yolcu koltuğu pozisy10 hafıza sistemi |
| 10 | 25 | SİLECEK | Ön cam silecekleri |
| 11 | 10 | DESTEK | Klima sistemi |
| 12 | 10 | ME HTR | Dış ayna buğu çözücü |
| 13 | 5 | AM1 | Başlangıç sistemi |
| 14 | 15 | SİS | Ön sis farları |
| 15 | 15 | PARASOL | Arka güneşlik |
| 16 | 10 | JAUGE2 | Otomatik parlama önleyici iç dikiz aynası, pusula, geri vites lambaları, otomatik aydınlatma k10trol sistemi, otomatik far seviye ayarlama sistemi, hız sabitleyici sistemi, emniyet kemeri hatırlatma lambaları |
| 17 | 10 | İŞARET | Torpido gözü aydınlatması, k10sol kutusu aydınlatması, saat, dış sıcaklık göstergesi, çoklu bilgi ekranı, gösterge paneli aydınlatması, gösterge paneli aydınlatması |
| 18 | 10 | SIRA | Arka lambalar, park lambaları, plaka lambaları |
| 19 | 20 | REP N ° 4 | Elektrikli arka yolcu camı (sol taraf) |
| 20 | 20 | REP NO.2 | Ön yolcu kapısı kilitleme sistemi, ön yolcu elektrikli camı |
| 21 | 7.5 | OBD | Yerleşik teşhis sistemi |
| 22 | 20 | MERKEZ | Koltuk fanları / ısıtıcılar |
| 23 | 15 | Yıkayıcı | Ön cam yıkayıcı |
| 24 | 10 | FAN | Elektrikli soğutma fanları |
| 25 | 15 | DUR | Fren lambaları, yüksek fren lambası |
| 26 | 5 | AÇIK YAKIT | Yakıt doldurma kapısı açacağı |
| 27 | 25 | KAPI N° 2 | Multiplex haberleşme sistemi (elektrikli kapı kilitleme sistemi, otomatik kapı kilitleme sistemi, kablosuz uzaktan kumanda sistemi) |
| 28 | 25 | NUMARA | Ses sistemi |
| 29 | 20 | REP NO.3 | Elektrikli arka yolcu camı (sağ taraf) |
| 30 | 30 | ELEKTRİKLİ KOLTUK | Elektrikli koltuklar, sürüş pozisy10u hafıza sistemi, ön yolcu koltuğu hafıza sistemi |
| 31 | 30 | REP NO.1 | Sürücü kapısı kilitleme sistemi, elektrikli sürücü camı, elektrikli sunroof |
| 32 | 40 | BESLEDİ | Arka cam buğu çözücü |
| R1 | Sis farları | ||
| R2 | Arka lambalar | ||
| R3 | Aksesuar röleleri | ||
| R4 | Arka cam buğu çözücü | ||
| R5 | Ateşleme (IG1) | ||
| R6 | Kullanılmamış |

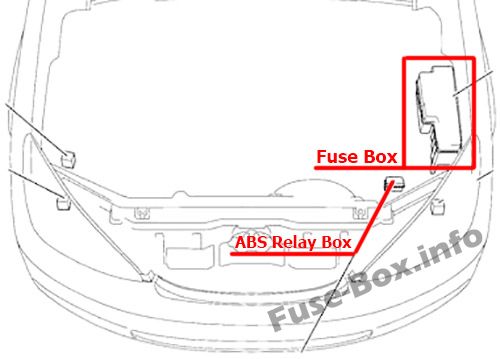

Motor bölmesine genel bakış
Motor bölmesi sigorta kutusu

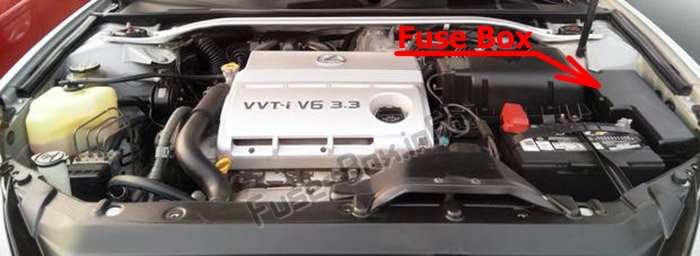

Motor bölmesinde bulunur (sol taraf).

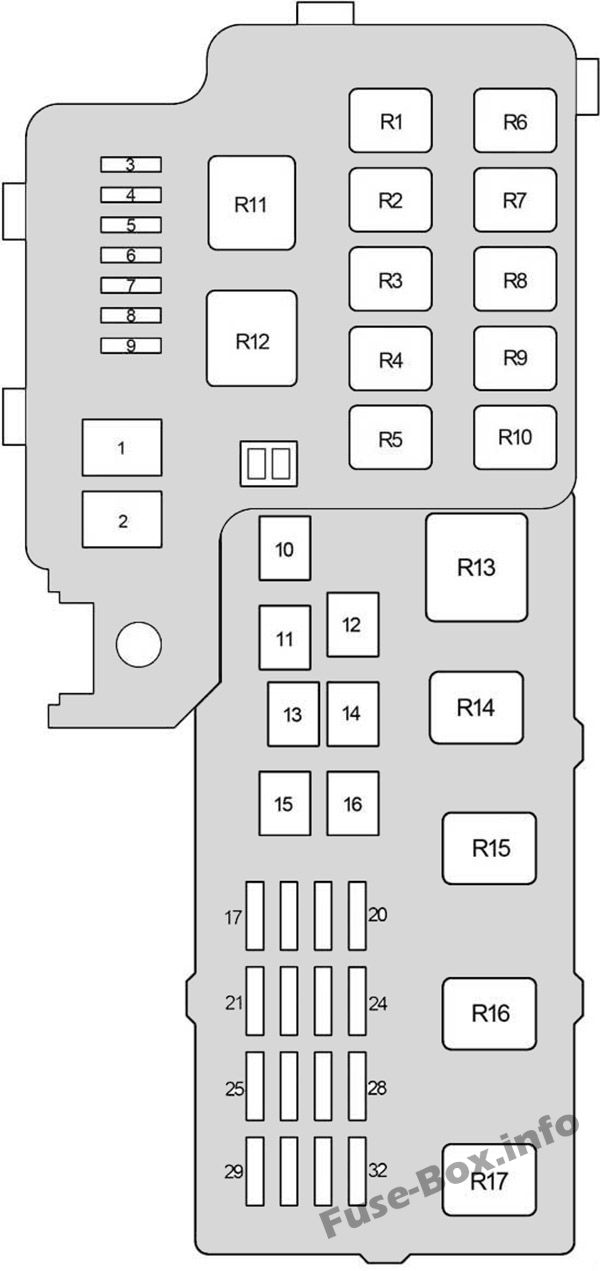

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | A | Soyadı | Devre(ler) protégé(ler)i |
|---|---|---|---|
| 1 | 120 | HER ŞEY | “DEF”, “PWR NO.1” “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD” , “PWR KOLTUK”, “YAKIT AÇIK”, “SİS”, “AMP”, “PANEL”, “KUYRUK”, “AM1”, “CİG”, “GÜÇ NOKTASI”, “RAD NO.2”, “ECU” – Sigortalar ACC”, “GAUGE 1”, “GAUGE2”, “ECU-IG”, “SİLECEK”, “YIKAMA”, “HTR (10 A)”, “KOLTUK HTR” ve “GÜNEŞLİK” |
| 2 | 60 | ABS N°1 | 2002-2003: Tüm “RDI FAN”, “ABS No.2”, “ABS No.3”, “CDS”, “HTR (50 A)” ve “ADJ PDL” sigortalar ve kilitlenme önleyici fren sistemi bileşenleri, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 2 | 50 | ABS N°1 | 2003-2006: Tüm “RDI FAN”, “ABS No.2”, “ABS No.3”, “CDS”, “HTR (50 A)” ve “ADJ PDL” sigortalar ve kilitlenme önleyici fren sistemi bileşenleri, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 3 | 15 | BAŞ SOL LVVR | Sol far (kısa huzme) ve ön sis farları |
| 4 | 15 | KAFA SAĞ SOL | Sağ far (kısa huzme) |
| 5 | 5 | DRL | Gündüz çalışan ışık sistemi |
| 6 | 10 | AC | Klima sistemi |
| 7 | – | – | Kullanılmamış |
| 8 | – | – | Kullanılmamış |
| 9 | – | – | Kullanılmamış |
| 10 | 40 | MÜDÜR | “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD RH UPR” ve “DRL” için 1leştirme seçenekleri |
| 11 | 40 | ABS n°2 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| 12 | 30 | RDI | Elektrikli soğutma fanı |
| 13 | 30 | CDS | Elektrikli soğutma fanı |
| 14 | 50 | DESTEK | Klima sistemi |
| 15 | 30 | ADJ PDL | Elektrikli ayarlanabilir pedallar |
| 16 | 40 | ABS n°3 | 2002-2003: Kilitlenmeyi Önleyici Fren Sistemi, Araç Denge K10trol Sistemi, Çekiş K10trol Sistemi, Fren Yardım Sistemi |
| 16 | 30 | ABS n°3 | 2003-2006: Kilitlenmeyi Önleyici Fren Sistemi, Araç Denge K10trol Sistemi, Çekiş K10trol Sistemi, Fren Yardım Sistemi |
| 17 | 30 | AM 2 | “IGN” ve “IG2” sigortalarının ve çalıştırma sisteminin tüm bileşenleri |
| 18 | 10 | BAŞ SOL YUKARI | Sol far (uzun far) |
| 19 | 10 | BAŞ SAĞ YUKARI | Sağ far (uzun far) |
| 20 | 5 | NS | Başlangıç sistemi |
| 21 | 5 | TELEFON | devre yok |
| 22 | 5 | ALT-S | Şarj sistemi |
| 23 | 15 | IGN | Başlangıç sistemi |
| 24 | 10 | IG2 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, SRS Hava Yastığı Sistemi, Emniyet Kemeri Gerdiricileri, Hız Sabitleme Sistemi |
| 25 | 25 | PORTE1 | Multiplex haberleşme sistemi (elektrikli kapı kilitleme sistemi, otomatik kapı kilitleme sistemi, kablosuz uzaktan kumanda sistemi) |
| 26 | 20 | EFI | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 27 | 10 | korna | boynuzlar |
| 28 | 30 | HKM | “ECU-B”, “RAD NO.1” ve “DOME” sigortalarının tüm bileşenleri |
| 29 | 25 | 1 F | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 30 | – | – | Kullanılmamış |
| 31 | 10 | ETCS | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 32 | 15 | DOYGUNLUK | Acil durum flaşörleri |
| R1 | Kullanılmamış | ||
| R2 | Kullanılmamış | ||
| R3 | Gündüz yanan ışık sistemi (No.2) | ||
| R4 | Gündüz yanan ışık sistemi (No.3) | ||
| R5 | Elektrikli soğutma fanı (No.2) | ||
| R6 | Gündüz yanan ışık sistemi (No.4) | ||
| R7 | Kullanılmamış | ||
| R8 | Elektrikli soğutma fanı (No.3) | ||
| R9 | Manyetik kavrama (A / C) | ||
| R10 | Motor k10trolü (hava-yakıt oranı sensörü) | ||
| R11 | Klima sistemi (Isıtma) | ||
| R12 | Giriş | ||
| R13 | Far | ||
| R14 | Elektrikli soğutma fanı (NO.1) | ||
| R15 | Devre açma rölesi (C / OPN) | ||
| R16 | boynuzlar | ||
| R17 | Motor K10trol Modülü (EFI) |
ABS röle kutusu
| Numara. | A | Soyadı | Devre(ler) protégé(ler)i |
|---|---|---|---|
| 1 | 7.5 | ABS N°4 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi, çekiş k10trol sistemi, fren destek sistemi |
| R1 | ABS MTR | ||
| R2 | ABS KESİM |
