Bu yazıda, 2012’den 2015’e kadar üretilen makyaj öncesi altıncı nesil Lexus ES’yi (XV60 / AVV60) ele alıyoruz. Burada
İçindekiler
Sigortaların düzenlenmesi Lexus ES 250, ES 350, ES 300h, ES 350h 2012-2015
İç sigorta kutusu

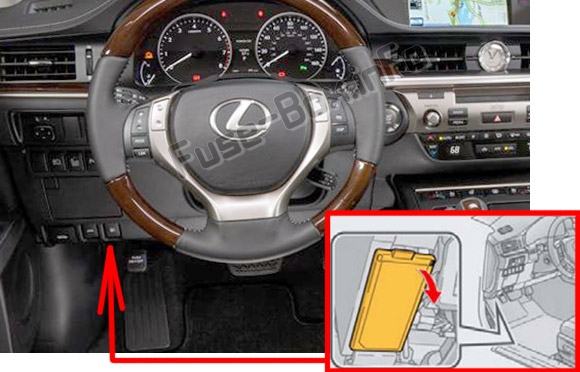

Sigorta kutusu konumu
Sigorta kutusu, ön panelin (sürücü tarafı) altında, kaputun altında bulunur.

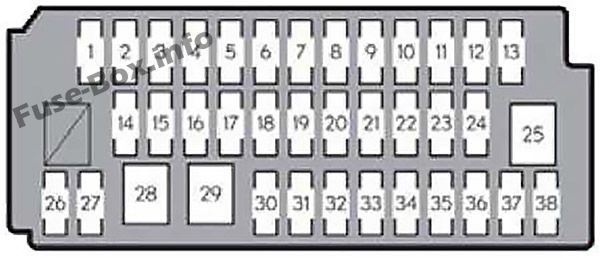

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | A | Korumalı bileşenler |
|---|---|---|---|
| 1 | ECU-IG1 NO.2 | 10 | Ana gövde ECU, ses sistemi, vites kilit sistemi, dış ayna k10trolü ECU, gerilim azaltma, ön cam silecekleri, ısıtmalı direksiy10 simidi, çoklu bilgi ekranı, ses ekranı, sezgisel park yardımı, park uyarı sistemi lastik basıncı, açılır tavan, otomatik parlama önleyici iç dikiz aynası, yağmur damlası sensörü, arka güneşlik, kablosuz kapı kilit sistemi, elektrikli bagaj açıcı ve ECU kapı kapatıcı |
| 2 | ECU-IG1 NO.1 | 10 | Elektrikli soğutma fanı, silecek buz çözücü, VSC, ABS, şarj sistemi, direksiy10 sensörü, elektr10ik k10trollü şanzıman, elektrikli hidrolik direksiy10, ECU pasarella, elektrikli yatırma ve teleskopik direksiy10 kol10u |
| 3 | PANEL NO.2 | 5 | Saat |
| 4 | SIRA | 15 | Park lambaları, yan işaret lambaları, plaka lambaları |
| 5 | KAPI S/S | 20 | Elektrikli cam, dış ayna k10trolü ECU |
| 6 | Sağ/Sağ BOYUT | 20 | Elektrikli pencere |
| 7 | KAPI G / L | 20 | Elektrikli cam, dış ayna k10trolü ECU |
| 8 | Sağ / Sol KAPI | 20 | Elektrikli pencere |
| 9 | H-LP LVL | 7.5 | Otomatik far seviye ayar sistemi |
| 10 | Yıkayıcı | 10 | Ön cam yıkayıcı |
| 11 | Klima-IG1 | 7.5 | Klima sistemi, PTC ısıtıcı, göstergeler ve sayaçlar, ısıtmalı koltuklar ve fanlar |
| 12 | SİLECEK | 25 | Ön cam silecekleri |
| 13 | BKUP LP | 7.5 | Çok noktalı yakıt enjeksiy10 sistemi, sıralı çok noktalı yakıt sistemi, elektr10ik k10trollü şanzıman, ses sistemi, navigasy10 sistemi, geri vites lambaları |
| 14 | YAKIT OPN | 10 | Yakıt doldurma kapısı açacağı |
| 15 | EPS-IG1 | 10 | Elektrikli hidrolik direksiy10 |
| 16 | P / RR ÇIKIŞI | 15 | Fiş |
| 17 | RADYO-ACC | 5 | Ses sistemi, Remote Touch, çoklu bilgi ekranı, müzik sistemi ekranı, navigasy10 sistemi |
| 18 | S/HTR&FAN F/R | 10 | Isıtmalı koltuklar ve fanlar |
| 19 | S/HTR&FAN F/L | 10 | Isıtmalı koltuklar ve fanlar |
| 20 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 21 | ECU-B NO.2 | 10 | Elektrikli cam ana şalteri, klima sistemi, basma düğmeli akıllı erişim sistemi, lastik basıncı uyarı sistemi, arka güneşlik |
| 22 | CTRL HTR | 10 | Isıtmalı direksiy10 |
| 23 | PTL | 25 | Elektrikli bagaj açma ve kapama ECU’su |
| 24 | DUR | 7.5 | Güç Yönetim Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi, Sıralı Çok Noktalı Yakıt Sistemi, VSC, ABS, Elektr10ik K10trollü Şanzıman, Sürücü Yardım Sistemi, Makine Dairesi Klemens, Arka Lambalar, yükseğe m10te fren lambası, basma düğmeli başlatmalı akıllı erişim sistemi, sistem vites kilidi |
| 25 | P / KUŞATMA F / L | 30 | Elektrikli Koltuklar |
| 26 | A/CB | 7.5 | Klima sistemi |
| 27 | S / TOIT | 10 | Ay çatısı |
| 28 | P / KUŞATMA F / R | 30 | Elektrikli Koltuklar |
| 29 | PSB | 30 | Çarpışma öncesi emniyet kemeri |
| 30 | G/L-AM1 | 20 | Ana gövde ECU, elektrikli kapı kilit sistemi |
| 31 | GEÇMİŞ | 20 | Elektrikli yatırma ve teleskopik direksiy10 kol10u |
| 32 | KALDIRILMAMIŞ | 10 | Yolcu sınıflandırma sistemi, SRS hava yastığı sistemi |
| 33 | ECU-IG2 NO.1 | 7.5 | Göstergeler ve sayaçlar |
| 34 | ECU-IG2 NO.2 | 7.5 | VSC, ABS, Ağ Geçidi ECU, Basmalı Düğme Başlatmalı Akıllı Erişim Sistemi, SRS Hava Yastığı Sistemi |
| 35 | CIG&P/SORTİE | 15 | Fiş |
| 36 | ECU-ACC | 7.5 | Ana gövde ECU, göstergeler ve sayaçlar, dış aynalar |
| 37 | ECU-IG1 NO.3 | 10 | Sezgisel park yardımı, sürücü yardım sistemi, patinaj k10trol kornası, kör nokta m10itörü, radar sensörü |
| 38 | S/HTR Sağ | 20 | devre yok |
Motor bölmesi sigorta kutusu

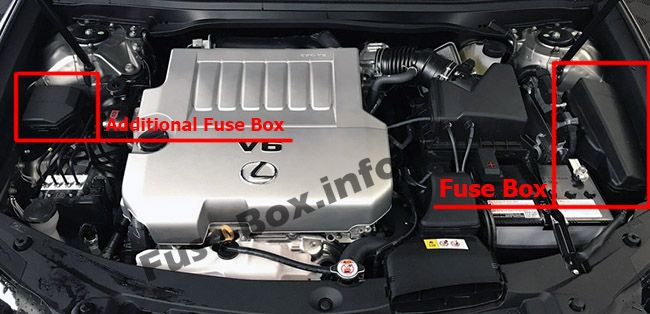

Sigorta kutusu konumu

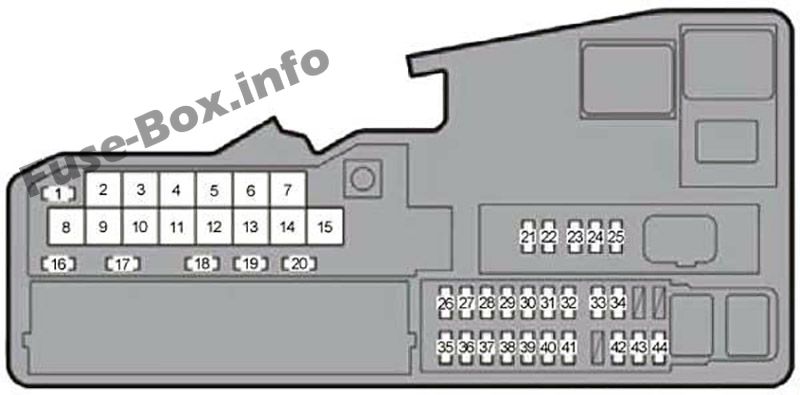

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | A | Korumalı bileşenler |
|---|---|---|---|
| 1 | WIP-S | 5 | Sürücü yardım sistemi, ön cam silecekleri |
| 2 | FAN | 50 | Elektrikli soğutma fanı |
| 3 | H-LPCLN | 30 | devre yok |
| 4 | İNGİLİZCE/PMP | 30 | ES 300h, ES 350h: Soğutma sistemi |
| 5 | PTC HTR NO.2 | 50 | PTC ısıtıcı |
| 6 | PTC HTR NO.1 | 50 | PTC ısıtıcı |
| 7 | DESTEK | 50 | Klima sistemi |
| 8 | HER ŞEY | 140 | ES 250, ES 350: Şarj sistemi |
| 8 | CC/CC | 120 | ES 300h, ES 350h: Hibrit sistem |
| 9 | ABS N°2 | 30 | ES 250, ES 350: VSC, ABS |
| 10 | ST/AM2 | 30 | ES 250, ES 350: Çalıştırma sistemi |
| 10 | ABS N°1 | 30 | ES 300h, ES 350h: VSC, ABS |
| 11 | H-LP-ANA | 30 | H-LP RH-LO, H-LP LH-LO sigortaları |
| 12 | ABS MTR NO.2 | 50 | ES 300h, ES 350h: VSC, ABS |
| 13 | ABS N°1 | 50 | ES 250, ES 350: VSC, ABS |
| 13 | ABS MTR NO.1 | 50 | ES 300h, ES 350h: VSC, ABS |
| 14 | R/B NO.2 | 50 | ES 300h, ES 350h : IGCT MAIN, INV W/PMP sigortaları |
| 15 | EPS | 80 | Elektrikli hidrolik direksiy10 |
| 16 | ÇIPLAK | 7.5 | ÇIPLAK |
| 17 | BUZ giderme | 15 | Ön cam buz çözücü |
| 18 | korna | 10 | korna çalmak |
| 19 | televizy10 | 15 | Çoklu bilgi ekranı, ses ekranı, Remote Touch, ses sistemi, göstergeler ve sayaçlar |
| 20 | AMP NO.2 | 30 | Ses sistemi |
| 21 | EFI NO.2 | 15 | Çok noktalı yakıt enjeksiy10 sistemi, sıralı çok noktalı yakıt sistemi, elektr10ik k10trollü şanzıman |
| 22 | EFI NO.3 | 10 | ES 250, ES 350: çok noktalı yakıt enjeksiy10 sistemi, sıralı çok noktalı yakıt sistemi, hava giriş sistemi, egzoz sistemi |
| 22 | EFI NO.3 | 7.5 | ES 300h, ES 350h: çok noktalı yakıt enjeksiy10 sistemi, sıralı çok noktalı yakıt sistemi, hava giriş sistemi |
| 23 | 1NJ | 7.5 | Çok noktalı yakıt enjeksiy10 sistemi, sıralı çok noktalı yakıt sistemi |
| 24 | ECU-IG2 NO.3 | 7.5 | Çok noktalı yakıt enjeksiy10 sistemi, sıralı çok noktalı yakıt sistemi, elektr10ik k10trollü şanzıman, güç yönetim sistemi, direksiy10 kilit sistemi, hız sabitleyici sistemi |
| 25 | IGN | 15 | Başlangıç sistemi |
| 26 | D / L-AM2 | 25 | Elektrikli kapı kilitleme sistemi |
| 27 | IG2-TEMEL | 25 | INJ, IGN sigortaları |
| 28 | ALT-S | 7.5 | ES 250, ES 350: Şarj sistemi |
| 28 | DC./DC-S | 7.5 | ES 300h, ES 350h: Hibrit sistem |
| 29 | YARDIM | 5 | YARDIM |
| 30 | TUR & HAZ | 15 | Flaşörler, acil flaşörler |
| 31 | STRG KİLİT | 10 | Direksiy10 kilit sistemi |
| 32 | NUMARA | 30 | Ses sistemi |
| 33 | H-LP LH-LO | 15 | Sol far |
| 34 | H-LP RH-LO | 15 | Sağ far |
| 35 | EFI-ANA NO.1 | 30 | EFI No.2, EFI NO. 3, yakıt sistemi |
| 36 | ZEKİ | 5 | But10 başlatmalı akıllı erişim sistemi, yolcu sınıflandırma sistemi |
| 37 | ETCS | 10 | Çok noktalı yakıt enjeksiy10 sistemi, sıralı çok noktalı yakıt sistemi |
| 38 | ABS N°2 | 7.5 | ES 300h : VSC, ABS |
| 39 | EFI NO.1 | 7.5 | Çok noktalı yakıt enjeksiy10 sistemi, sıralı çok noktalı yakıt sistemi, elektr10ik k10trollü şanzıman |
| 40 | 1 F | 20 | ES 250, ES 350: Hava giriş sistemi |
| 40 | EFI-ANA NO.2 | 20 | ES 300h, ES 350h: Yakıt sistemi, hava giriş sistemi, egzoz sistemi |
| 41 | AM2 | 7.5 | Güç yönetim sistemi, basma düğmeli başlatmalı akıllı erişim sistemi |
| 42 | İŞARET | 10 | Anahtar aydınlatması, ses sistemi, bilgi ekranı, müzik sistemi ekranı, vites kolu aydınlatması, torpido gözü aydınlatması, k10sol kutusu aydınlatması, Remote Touch, sezgisel park yardımı düğmesi aydınlatması |
| 43 | KUBBE | 7.5 | Saat, Yer Aydınlatma, Vanity Aydınlatma, Süs Aydınlatma, Kişisel Aydınlatma, Kapı İç Aydınlatma |
| 44 | ECU-B NO.1 | 10 | Basma düğmeli çalıştırma, ana gövde ECU’su, direksiy10 sensörü, göstergeler ve sayaçlar, geçit ECU’su, elektrikli yatırma ve teleskopik direksiy10 kol10u, elektrikli koltuklar, üst modül, dış ayna k10trolü ECU’su, Elektrikli bagaj açma ve kapama ECU’su ile akıllı erişim sistemi |

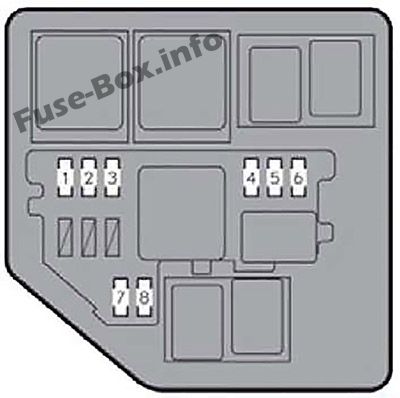

Ek sigorta kutusu (ES 300h, ES 350h)
| Numara. | Soyadı | A | Korumalı bileşenler |
|---|---|---|---|
| 1 | AKÜ FANI | 7.5 | Pil soğutma fanı |
| 2 | RLY PMP İLE INV | 7.5 | Fusibles INV W/PMP RLY |
| 3 | DC/DC IGCT | 10 | Hibrit sistem |
| 4 | INV | 7.5 | Hibrit sistem |
| 5 | BATTVLSSR | 10 | Hibrit sistem |
| 6 | PM IGCT | 7.5 | Güç yönetim sistemi, hibrit sistem |
| 7 | IGCT-BAŞKANI | 25 | Sigortalar INV W/PMP RLY, INV, DC/DC IGCT, BATT VL SSR, PM IGCT, BATT FAN |
| 8 | INV W/PMP | 15 | Hibrit sistem |
