Sigorta düzeni Lexus CT 200h 2011-2017
İç sigorta kutusu

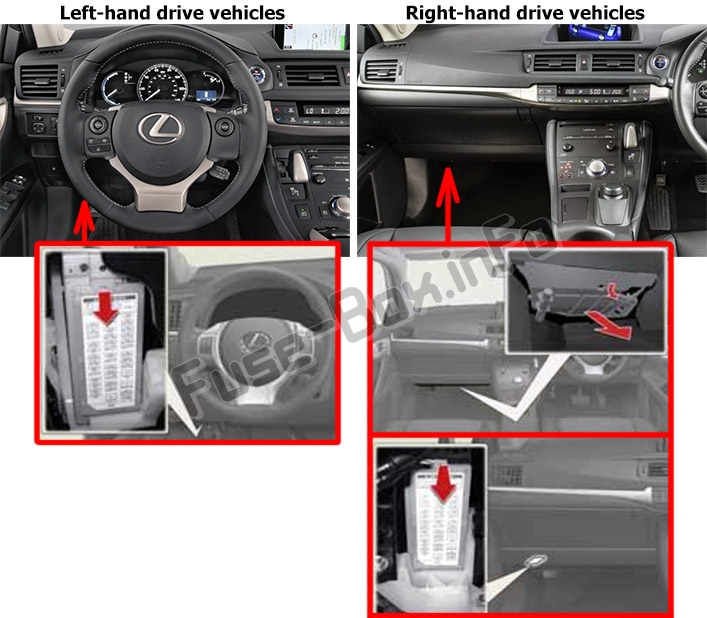

Sigorta kutusu konumu
Sigorta kutusu, ön panelin (sol taraf) altında, kapağın altında bulunur.

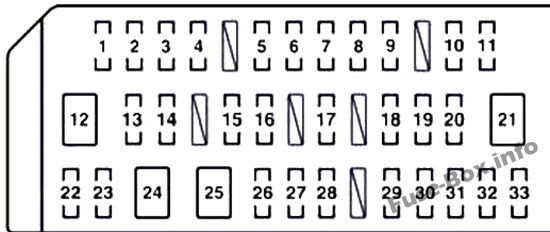

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | SIRA | 10 | Arka sis lambası, manuel far ayar kadranı, farlar (uzun huzme), fren / arka lambalar, plaka lambaları, ön konum lambaları |
| 2 | İŞARET | 10 | Ses sistemi, Lexus park yardımı sensör anahtarı, silecek buz çözücü anahtarı, navigasy10 sistemi, yakıt doldurma kapısı açacağı, torpido gözü ışığı, far yıkama anahtarı, arka dönüş sinyali anahtarı ‘acil durum, manuel far ayar kadranı, klima sistemi, dış aynalar, sürüş modu seçim anahtarları, P konum anahtarı, gösterge paneli ışık k10trol kadranı, vites konumu göstergeleri, koltuk ısıtıcısı anahtarları, ısıtmalı direksiy10 simidi anahtarı, çarpışma öncesi fren anahtarı |
| 3 | IGN | 10 | Elektr10ik K10trollü Fren Sistemi, Akıllı Giriş ve Çalıştırma Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Stop / Stop Lambaları, SRS Hava Yastıkları |
| 4 | RASTLAMAK | 7.5 | Göstergeler ve sayaçlar |
| 5 | TEC | 30 | Ön cam silecekleri |
| 6 | RR Devam Eden | 20 | Arka cam sileceği ve yıkayıcı |
| 7 | Yıkayıcı | 15 | Ön cam yıkayıcı |
| 8 | AC | 10 | Klima sistemi |
| 9 | GÖSTERGE | 10 | Silecek defrost anahtarı, otomatik far ayar sistemi |
| 10 | ECU-IG NO.2 | 10 | Ön cam silecekleri, Lexus park yardımı m10itörü, Lexus park yardımı sensörü, elektr10ik k10trollü fren sistemi, navigasy10 sistemi, elektrikli hidrolik direksiy10 sistemi, dönüş sinyalleri, acil durum dönüş sinyalleri, yalpalama ve G sensörü, far yıkayıcılar, dış aynalar, sürüş modu seçicileri, tavan modülü , çarpışma öncesi emniyet kemerleri, koltuk ısıtma düğmeleri, ısıtmalı direksiy10 simidi düğmesi, dinamik radarlı hız sabitleyici |
| 11 | ECU-IG NO.1 | 10 | devre yok |
| 12 | S / TOIT | 30 | Ay çatısı |
| 13 | RL KAPI | 25 | Elektrikli camlar |
| 14 | PORTE AR | 25 | Elektrikli camlar |
| 15 | D FR PORTE | 25 | Elektrikli camlar, dış aynalar |
| 16 | PORTE P FR | 25 | Elektrikli camlar, dış aynalar |
| 17 | DUR | 10 | Acil fren sinyali, fren / arka lambalar, elektr10ik k10trollü fren sistemi, çarpışma öncesi güvenlik sistemi |
| 18 | RR SİS | 7.5 | Arka sis lambası, fren / arka lambalar |
| 19 | AÇIK YAKIT | 7.5 | Yakıt doldurma kapısı açacağı |
| 20 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 21 | ELEKTRİKLİ KOLTUK | 30 | Elektrikli koltuk |
| 22 | FR BROUILLARD | 15 | Ön sis farları |
| 23 | DBL KİLİDİ | 25 | Çift kilitleme sistemi |
| 24 | P-PWR KOLTUK | 30 | Elektrikli koltuk |
| 25 | PSB | 30 | Çarpışma öncesi emniyet kemerleri |
| 26 | CTRL HTR | 10 | Isıtmalı direksiy10 |
| 27 | KAPI NO 1 | 25 | Elektrikli kapı kilitleme sistemi |
| 28 | GENEL MÜDÜRLÜK HTR FL | 10 | Isıtmalı koltuklar |
| 29 | KOLTUK HTR FR | 10 | Isıtmalı koltuklar |
| 30 | RAD NO.2 | 7.5 | Ses sistemi, Lexus park yardım m10itörü, navigasy10 sistemi, çatı modülü |
| 31 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 32 | ECU-ACC | 10 | Klima sistemi, dış ayna anahtarları |
| 33 | PWR2 ÇIKIŞI | 15 | devre yok |
Motor bölmesi sigorta kutusu

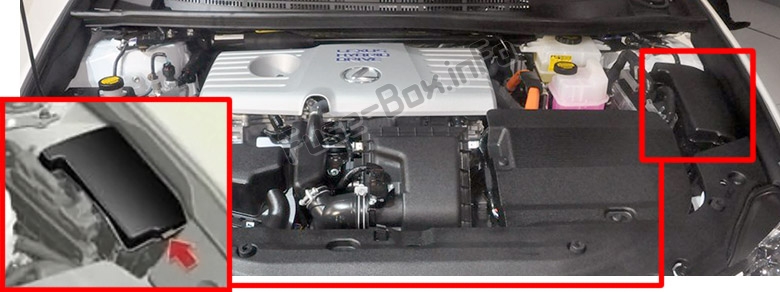

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sekmeyi içeri doğru itin ve kapağı kaldırın.

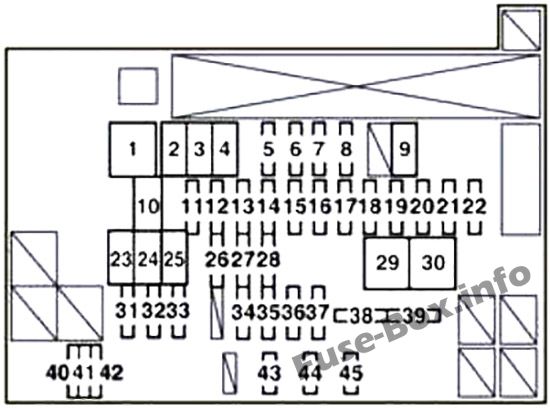

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper [A] | Korumalı devre |
|---|---|---|---|
| 1 | CC/CC | 125 | İnvertör ve dönüştürücü |
| 2 | DESTEK | 50 | Klima sistemi |
| 3 | RDI | 30 | Elektrikli soğutma fanları |
| 4 | CDS | 30 | Elektrikli soğutma fanları |
| 5 | RAD N° 1 | 15 | Ses sistemi, navigasy10 sistemi |
| 6 | ÇIPLAK | 10 | Navigasy10 sistemi |
| 7 | ENG W / P | 30 | Soğutma sistemi |
| 8 | ABS İLKE NO.2 | 7.5 | Elektr10ik k10trollü fren sistemi |
| 9 | CLN H-LP | 30 | Far temizleyici |
| 10 | P CON MTR | 30 | P pozisy10 k10trol sistemi |
| 11 | AMP NO.2 | 30 | Ses sistemi |
| 12 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 13 | IGCT | 30 | PCU, IGCT N°2, IGCT N°3 |
| 14 | CC/CC-S | 5 | İnvertör ve dönüştürücü |
| 15 | ANA İLE P | 7.5 | P konum k10trol sistemi, P konum anahtarı |
| 16 | AM2 | 7.5 | Güç yönetim sistemi |
| 17 | ECU-B2 | 7.5 | Akıllı giriş ve çalıştırma sistemi |
| 18 | YARDIM | 10 | devre yok |
| 19 | ECU-B3 | 10 | Klima sistemi |
| 20 | TUR VE HAZ | 10 | Flaşörler, acil flaşörler |
| 21 | AMP NO.1 | 30 | Ses sistemi |
| 22 | ABS İLKE NO.1 | 20 | Elektr10ik k10trollü fren sistemi |
| 23 | P/I 2 | 40 | P konum k10trol sistemi, korna, farlar (kısa huzme), geri vites lambası |
| 24 | ABS MTR 1 | 30 | Elektr10ik k10trollü fren sistemi |
| 25 | ABS MTR 2 | 30 | Elektr10ik k10trollü fren sistemi |
| 26 | H-LP HI PRENSİP | 20 | H-LP RH YÜKSEK, H-LP LH YÜKSEK |
| 27 | DRL | 7.5 | Gündüz çalışan ışık sistemi |
| 28 | KAPI N° 2 | 25 | Elektrikli kapı kilitleme sistemi |
| 29 | P/I 1 | 60 | IG2, ANA EFI, AKÜ FANI |
| 30 | EPS | 60 | Elektrikli hidrolik direksiy10 sistemi |
| 31 | UCP | 10 | Hibrit sistem |
| 32 | IGCT NO.2 | 10 | Hibrit sistem, P konum k10trol sistemi, güç yönetim sistemi |
| 33 | IGCT NO 3 | 10 | Soğutma sistemi |
| 34 | KUBBE | 10 | Bagaj aydınlatması, tavan modülü, iç aydınlatma, kişisel aydınlatma, iç aydınlatma, zemin aydınlatması |
| 35 | ECU-B | 7.5 | Akıllı giriş ve çalıştırma sistemi, göstergeler ve sayaçlar, dış aynalar, klima sistemi, sürüş pozisy10u hafıza sistemi, elektrikli hidrolik direksiy10 sistemi, saat |
| 36 | H-LP LH HI | 10 | Sol far (uzun far) |
| 37 | H-LP RH HI | 10 | Sağ far (uzun far) |
| 38 | N ° EFI 2 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Egzoz Sistemi, Anahtar Pompa Modülü, Elektrikli Soğutma Fanları |
| 39 | M-HTR | 10 | Dış ayna buğu çözücüleri |
| 40 | KIYAMAMAK | 30 | Yedek sigorta |
| 41 | KIYAMAMAK | 10 | Yedek sigorta |
| 42 | KIYAMAMAK | 7.5 | Yedek sigorta |
| 43 | ANA EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Soğutma Sistemi, EFI NO.2 |
| 44 | AKÜ FANI | 10 | Pil soğutma fanı |
| 45 | IG2 | 20 | Hibrit Sistem, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, MET, IGN, Güç Yönetim Sistemi |
