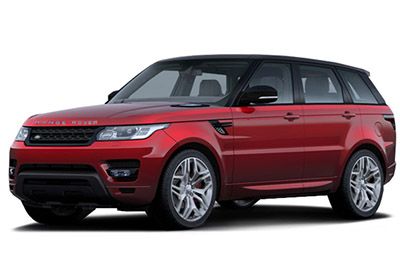

Land Rover Range Rover Sport (2016-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2016’dan günümüze kadar mevcut olan Range Rover Sport’u (L494) ele alıyoruz. Burada Land Rover Range Rover Sport 2016, 2017, 2018 ve 2019’un sigorta kutularının şemalarını ve her 1 sigortanın atamasını (sigortaların düzenlenmesi) öğreneceksiniz.

İçerik gizle

1 Range Rover Sport 2016-2019 sigorta düzeni …

1.1 Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2016)

1.2 Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2016)

1.3 Bagaj sigorta kutusundaki sigorta yerleşimi (2016)

1.4 Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2017)

1.5 Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2017)

1.6 Bagaj sigorta kutusundaki sigorta yerleşimi (2017)

1.7 Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2018)

1.8 Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2018)

1.9 Bagaj sigorta kutusundaki sigorta yerleşimi (2018)

Range Rover Sport 2016-2019 sigorta düzeni …

Land Rover Range Rover Sport çakmak sigortaları (elektrik prizi) sigortalar n ° 1 (ön çakmak), n ° 2 (2016-2017: arka aksesuar prizi; 2018: ön ve arka aksesuar prizleri), n ° 3 (arka aksesuar prizi), n ° 4 (2018: priz arka aksesuar , USB prizleri), n ° 10 (2018: aksesuar prizleri) ön panel sigorta kutusunda ve n ° 17 (2016-2017: merkezi aksesuar priz), n ° 18 (2016 – 2017: kargo alanı aksesuarları için elektrik prizi; 2018: aksesuarlar için priz), # 19 (2016-2017: çakmak; 2018: arka çakmak), # 20 (2018: Cubby Aksesuar Soketi, Üçüncü Sıra USB Soketi), # 21 (2018: Kargo Alanı Aksesuar Soketi) , # 24 (2016-2017: Kargo Alanı Aksesuar Priz), # 25 (2016-2017: Almaaksesuar güç kaynağı) bagaj sigorta kutusunda

Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2016)

Numara.	Amper [A]	Korumalı devre
1	–	–
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	–	–
8	5	Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü
9	25	Ön cam yıkayıcı. Arka cam yıkayıcı
10	15	Ön sis farları
11	15	korna çalmak
12	30	Far yıkama pompası
13	30	Far yıkama pompası
14	25	Ön cam yıkayıcı. Arka cam yıkayıcı
15	15	kompresör soğutma
16	10	Dizel Egzoz Sıvısı (DEF) (yalnızca dizel). Motor soğutma fanı (yalnızca benzin)
17	5	Motor yönetim sistemi
18	20	Motor yönetim sistemi (yalnızca benzin)
19	15	Motor yönetim sistemi
20	25	Motor yönetim sistemi
21	20	Motor yönetim sistemi (yalnızca benzin). DEF (yalnızca dizel)
22	10	Motor yönetim sistemi. Motor soğutma fanı (yalnızca benzin)
23	10	Motor yönetim sistemi (yalnızca dizel). Yakıt deposu kaçak tespiti (yalnızca benzin)
24	15	Motor yönetim sistemi
25	10	Motor yönetim sistemi (yalnızca dizel)
26	–	–
27	–	–
28	–	–
29	5	Motor yönetim sistemi (yalnızca benzin). Başlangıç güç kaynağı yönetimi
30	–	–
31	–	–
32	5	Sol tarafta Adaptif Ön Aydınlatma Sistemi (AFS)
33	–	–
34	5	AFS sağ taraf
35	5	Far seviye ayarı
36	5	Motor yönetim sistemi (yalnızca benzin)
37	–	–
38	–	–
39	–	–
40	15	Dişli kutusu. Alan yanıt anahtarı. Hız seçici
41	–	–
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–
47	–	–
48	–	–
49	–	–
50	10	Motor yönetim sistemi
51	10	Motor soğutma
52	–	–
53	–	–
54	–	–
55	–	–
56	–	–
57	–	–
58	–	–
59	–	–
60	–	–

Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2016)

Numara.	Amper [A]	Korumalı devre
1	20	Ön çakmak
2	20	Arka aksesuar soketi
3	20	Arka aksesuar soketi
4	–	–
5	10	Egzoz ayar valfi
6	–	–
7	–	–
8	–	–
9	–	–
10	20	açılır tavan
11	25	Sol arka kapı anahtarları
12	20	açılır tavan
13	5	Alan yanıtı
14	–	–
15	–	–
16	–	–
17	–	–
18	30	Yolcu koltuğu anahtarları
19	–	–
20	–	–
21	10	Soğutucu
22	–	–
23	20	Yolcu koltuğu
24	25	Sürücü kapısı anahtarları. Sürücü kapısının yumuşak kapanması
25	15	Aktif dönüş
26	10	Ön yolcu koltuğu anahtarları
27	5	Lastik Basıncı İzleme Sistemi (TPMS). Ön üst k10sol
28	20	Sürücü koltuğu
29	25	Sağ arka kapı anahtarları
30	20	açılır tavan
31	–	–
32	–	–
33	30	Sürücü koltuğu
34	25	Yolcu kapısı anahtarları. Yolcu kapısının yumuşak kapanması
35	5	Fren pedalı anahtarı
36	–	–
37	–	–
38	–	–
39	–	–
40	–	–
41	5	telematik
42	–	–
43	10	Isıtmalı direksiy10
44	10	Direksiy10 modülü
45	5	Dokunmatik ekran düğmeleri. Arka klima
46	15	Isıtma ve havalandırma
47	–	–
48	–	–
49	5	Araç immobilizeri
50	–	–
51	–	–
52	5	Açılabilir çeki demiri
53	–	–
54	5	teşhis soketi
55	10	Gösterge Paneli
56	10	Isıtma ve havalandırma

Bagaj sigorta kutusundaki sigorta yerleşimi (2016)

Numara.	Amper [A]	Korumalı devre
1	–	–
2	–	–
3	–	–
4	–	–
5	15	Arka k10sol
6	–	–
7	–	–
8	–	–
9	15	Sürücü ve ön yolcu koltuğu anahtarları
10	25	Isıtmalı sürücü ve ön yolcu koltukları
11	–	–
12	25	Isıtmalı arka koltuklar
13	15	Arka koltuklar. Arka koltuk anahtarları. El feneri
14	–	–
15	15	Römork soketi
16	–	–
17	20	Orta aksesuar soketi
18	20	Kargo alanı için aksesuar prizi
19	20	çakmak
20	30	ısıtmalı arka cam
21	–	–
22	15	Entegre k10trol paneli
23	10	Gösterge Paneli
24	20	Kargo alanı için aksesuar prizi
25	20	Aksesuar soketi
26	2	Arka kamera
27	10	Kör Nokta M10itörü (BSM). Park yardımı. Ayna. kameralar
28	10	Head-up Display (HUD)
29	5	Adaptif Hız K10trolü (ACC)
30	10	Dizel Egzoz Sıvısı (DEF)
31	–	–
32	5	Pil izleme
33	5	Pil izleme
34	–	–
35	15	Arka k10sol
36	5	Arka diferansiyel
37	20	Sürücü koltuğu
38	–	–
39	30	Açılabilir yan basamaklar
40	–	–
41	5	Arka k10sol
42	–	–
43	–	–
44	15	Arka cam sileceği
45	15	Motor yönetim sistemi. Yakıt sistemi
46	30	Yakıt sistemi
47	15	Yakıt sistemi
48	20	pasif kilitleme
49	10	jestsel bagaj kapısı
50	15	Eğlence sistemi
51	15	Eğlence sistemi
52	10	Taşınabilir medya
53	10	Taşınabilir medya
54	15	Römork soketi
55	15	Süspansiy10 sistemi
56	10	Havalı süspansiy10 sistemi
57	5	pasif kilitleme
58	20	Ön yolcu koltuğu
59	5	Havalı süspansiy10 sistemi
60	30	BESLEDİ

2017

Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2017)

Numara.	Amper [A]	Korumalı devre
1	–	–
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	–	–
8	–	–
9	25	Arka cam yıkayıcı
10	15	Ön sis farları
11	15	korna çalmak
12	30	Far yıkama pompası
13	30	Far yıkama pompası
14	25	Ön cam yıkayıcı
15	15	kompresör soğutma
16	10	Dizel Egzoz Sıvısı (DEF) (yalnızca dizel). Motor soğutma fanı (yalnızca benzin)
17	5	Motor yönetim sistemi
18	20	Motor yönetim sistemi (yalnızca benzin)
19	15	Motor yönetim sistemi
20	25	Motor yönetim sistemi
21	20	Motor yönetim sistemi
22	10	Motor yönetim sistemi. Motor soğutma fanı (yalnızca benzin)
23	10	Motor yönetim sistemi
24	15	Motor yönetim sistemi
25	10	Motor yönetim sistemi (yalnızca dizel)
26	–	–
27	–	–
28	–	–
29	5	Motor yönetim sistemi. Başlangıç. Güç kaynağı yönetimi
30	–	–
31	10	Direksiy10 modülü
32	5	Sol tarafta Adaptif Ön Aydınlatma Sistemi (AFS)
33	5	Transfer kutusu k10trol modülü
34	5	AFS sağ taraf
35	5	Far seviye ayarı
36	–	–
37	–	–
38	–	–
39	–	–
40	15	Aktarma. Arazi Tepkisi döner k10trolü. Hız seçici
41	–	–
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–
47	–	–
48	–	–
49	–	–
50	–	–
51	10	Motor soğutma
52	–	–
53	–	–
54	–	–
55	–	–
56	–	–
57	–	–
58	–	–
59	–	–
60	–	–

Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2017)

Numara.	Amper [A]	Korumalı devre
1	20	Ön çakmak
2	20	Arka aksesuar soketi
3	20	Arka aksesuar soketi
4	10	Isıtmalı ön cam silecekleri park pozisy10u
5	10	Egzoz ayar valfi
6	–	–
7	–	–
8	–	–
9	–	–
10	20	açılır tavan
11	25	Sol arka kapı anahtarları
12	20	açılır tavan
13	5	Alan yanıtı
14	–	–
15	–	–
16	–	–
17	–	–
18	30	Yolcu koltuğu anahtarları
19	–	–
20	–	–
21	10	Soğutucu
22	–	–
23	20	Yolcu koltuğu
24	25	Sürücü kapısı anahtarları. Sürücü kapısının yumuşak kapanması
25	15	Aktif dönüş
26	10	Ön yolcu koltuğu düğmeleri
27	5	Yakıt ısıtıcısı. Lastik Basıncı İzleme Sistemi (TPMS). Ön üst k10sol
28	20	Sürücü koltuğu
29	25	Sağ arka kapı anahtarları
30	–	–
31	–	–
32	–	–
33	30	Sürücü koltuğu
34	25	Yolcu kapısı anahtarları. Yolcu kapısının yumuşak kapanması
35	5	Fren pedalı anahtarı
36	–	–
37	–	–
38	–	–
39	5	Acil durum pil sireni
40	–	–
41	5	telematik
42	–	–
43	10	Isıtmalı direksiy10
44	10	Direksiy10 modülü
45	5	Dokunmatik ekran düğmeleri. Arka klima
46	15	Isıtma ve havalandırma
47	–	–
48	–	–
49	5	Araç immobilizeri
50	–	–
51	–	–
52	–	–
53	–	–
54	5	teşhis soketi
55	10	Kullanılmamış
56	10	Isıtma ve havalandırma

Bagaj sigorta kutusundaki sigorta yerleşimi (2017)

Numara.	Amper [A]	Korumalı devre
1	15	Üçüncü sıra koltuk anahtarları
2	–	–
3	25	Isıtmalı üçüncü sıra koltuklar
4	–	–
5	15	Arka k10sol
6	–	–
7	–	–
8	–	–
9	15	Sürücü ve ön yolcu koltuğu anahtarları
10	25	Isıtmalı sürücü ve ön yolcu koltukları
11	5	Üçüncü sıra koltuklar
12	25	Isıtmalı arka koltuklar
13	15	Arka koltuklar. Arka koltuk anahtarları. El feneri
14	–	–
15	15	Römork soketi
16	–	–
17	20	Orta aksesuar soketi
18	20	Kargo alanı aksesuarı güç soketi
19	20	çakmak
20	30	ısıtmalı arka cam
21	–	–
22	15	Entegre k10trol paneli. Dokunmatik ekran
23	10	Gösterge Paneli
24	20	Kargo alanı aksesuarı güç soketi
25	–	–
26	–	–
27	10	Park yardımı. Ayna. Kameralar. Kör Nokta Yardımı
28	10	Head-up Display (HUD)
29	5	Adaptif cruise c10trol
30	10	Dizel Egzoz Sıvısı (DEF)
31	–	–
32	–	–
33	–	–
34	–	–
35	15	Arka k10sol
36	5	Arka diferansiyel
37	20	Sürücü koltuğu
38	–	–
39	30	Açılabilir yan basamaklar
40	–	–
41	5	Arka k10sol
42	–	–
43	–	–
44	15	Arka cam sileceği
45	15	Motor yönetim sistemi. Yakıt sistemi
46	30	Yakıt sistemi
47	15	Yakıt sistemi
48	20	pasif kilitleme
49	10	jestsel bagaj kapısı
50	15	Eğlence sistemi
51	15	Eğlence sistemi
52	10	Taşınabilir medya
53	10	Taşınabilir medya
54	15	Römork soketi
55	15	Süspansiy10 sistemi
56	10	Süspansiy10 sistemi
57	5	pasif kilitleme
58	20	Ön yolcu koltuğu
59	5	Havalı süspansiy10 sistemi
60	30	BESLEDİ

2018

Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2018)

Numara.	Amper [A]	Korumalı devre
1	10	Otomatik durdurma / çalıştırma (yalnızca hibrit araçlar)
2	–	–
3	15	Hibrit araç güç aktarma organı
4	15	Hibrit araç güç aktarma organı
5	10	Hibrit araç güç aktarma organı
6	–	–
7	–	–
8	–	–
9	25	Arka cam yıkayıcı
10	15	Ön sis farları
11	15	korna çalmak
12	30	Far yıkama pompası, sağ taraf
13	30	Far yıkama pompası, sol
14	15	Otomatik durdurma / başlatma
15	15	kompresör soğutma
16	25	Ön cam yıkama jetleri
17	10	Motor yönetim sistemi
18	20	Motor yönetim sistemi (yalnızca benzin)
19	15	Motor yönetim sistemi
20	25	Motor yönetim sistemi
21	20	Motor yönetim sistemi
22	10	Motor yönetim sistemi. Motor soğutma fanı (yalnızca benzin)
23	10	Motor yönetim sistemi
24	15	Motor yönetim sistemi
25	10	Motor yönetim sistemi (yalnızca dizel)
26	–	–
27	–	–
28	–	–
29	5	Motor yönetim sistemi. Başlangıç. Güç kaynağı yönetimi
30	10	Isıtmalı silecek istasy10u
31	–	–
32	10	Uçan
33	5	Aktarım kutusu
34	5	Sağa Uyarlanabilir Ön Aydınlatma Sistemi (AFS)
35	5	Far seviye ayarı
36	5	Sol tarafta Adaptif Ön Aydınlatma Sistemi (AFS)
37	–	–
38	–	–
39	5	Hibrit araç güç aktarma organı
40	15	Aktarma. Alan yanıt anahtarı. Hız seçici
41	–	–
42	25	Sol far
43	5	Hibrit araç güç aktarma organı
44	25	Sağ far
45	–	–
46	–	–
47	–	–
48	–	–
49	5	Motor yönetim sistemi
50	–	–
51	10	Motor yönetim sistemi
52	–	–
53	–	–
54	–	–
55	–	–
56	–	–
57	–	–
58	–	–
59	–	–
60	5	Isıtmalı silecek

Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2018)

Numara.	Amper [A]	Korumalı devre
1	20	Ön çakmak
2	20	Ön aksesuar soketi Arka aksesuar soketi
3	20	Arka aksesuar soketi
4	20	Arka aksesuar soketi. USB soketleri
5	–	–
6	10	Klima (yalnızca hibrit araçlar)
7	5	Acil durum pil sireni
8	15	Yardımcı ısıtıcı (yalnızca hibrit araçlar)
9	–	–
10	20	yan yakalamalar
11	30	Sağ arka koltuklar
12	20	açılır tavan
13	20	açılır tavan
14	5	Tüm Arazi İlerleme K10trolü (ATPC)
15	–	–
16	–	–
17	–	–
18	30	Sol arka koltuk
19	–	–
20	25	Sol arka kapı
21	10	Soğutucu
22	–	–
23	20	Ön yolcu koltuğu. Sol arka koltuk
24	25	Sürücü kapısı anahtarları. Sürücü kapısının yumuşak kapanması
25	15	Dinamik Stabilite K10trolü (DSC)
26	10	Yolcu koltuğu anahtarları
27	5	Lastik Basıncı İzleme Sistemi (TPMS). Ön üst k10sol
28	20	Sürücü koltuğu
29	25	Sağ arka kapı anahtarları
30	20	açılır tavan
31	–	–
32	10	Şarj portu kapağı
33	30	Sürücü koltuğu
34	25	Yolcu kapısı anahtarları. Yolcu kapısının yumuşak kapanması
35	5	Fren pedalı anahtarı
36	–	–
37	–	–
38	–	–
39	–	–
40	–	–
41	5	telematik
42	–	–
43	10	Isıtmalı direksiy10
44	10	Uçan
45	5	Dokunmatik ekran düğmeleri. Arka klima
46	15	İklim k10trolü
47	–	–
48	–	–
49	5	Araç immobilizeri
50	–	–
51	–	–
52	5	iy10laştırıcı
53	–	–
54	5	teşhis soketi
55	–	–
56	10	İklim k10trolü

Bagaj sigorta kutusundaki sigorta yerleşimi (2018)

Numara.	Amper [A]	Korumalı devre
1	15	Hibrit araç güç aktarma organı
2	25	Isıtmalı üçüncü sıra koltuklar
3	15	Üçüncü sıra koltuk anahtarları
4	–	–
5	–	–
6	–	–
7	5	Güç kaynağı yönetimi
8	20	Isıtmalı sürücü koltuğu
9	15	Sürücü ve ön yolcu koltuğu anahtarları
10	20	Isıtmalı ön yolcu koltuğu
11	20	Isıtmalı arka koltuk, sağ taraf
12	15	El feneri
13	20	Isıtmalı arka koltuk, sol taraf
14	20	Arka cam sileceği
15	30	Yakıt sistemi
16	15	Römork soketi
17	10	Dizel Egzoz Sıvısı (DEF)
18	20	Aksesuar soketi
19	20	Arka çakmak
20	20	Cubby aksesuar soketi. Üçüncü sıra USB soketi
21	20	Kargo alanı aksesuar soketi
22	22	Hibrit araç güç aktarma organı
23	10	Alt dokunmatik ekran
24	10	Gösterge Paneli
25	5	pnömatik süspansiy10
26	–	–
27	10	Park yardımı. Ayna. Kameralar. Kör Nokta Yardımı
28	10	Head-up Display (HUD)
29	5	Adaptif cruise c10trol
30	30	Isıtmalı arka cam. Radyo frekansı filtresi
31	–	–
32	–	–
33	15	Arka cam sileceği
34	–	–
35	–	–
36	–	–
37	30	Sürücü koltuğu
38	–	–
39	30	Açılabilir yan basamaklar
40	10	Harici ses üreteci (yalnızca hibrit araçlar)
41	–	–
42	20	Arka koltuk sağ taraf
43	20	Anahtarsız kilitleme
44	15	Römork soketi
45	15	Motor yönetim sistemi. Yakıt sistemi
46	15	Yakıt sistemi
47	–	–
48	10	Dokunmatik ekran
49	10	jestsel bagaj kapısı
50	15	Eğlence ve bilgi sistemleri
51	15	Eğlence ve bilgi sistemleri
52	10	Taşınabilir medya
53	10	Taşınabilir medya
54	–	–
55	15	pnömatik süspansiy10
56	10	pnömatik süspansiy10
57	5	Anahtarsız kilitleme
58	30	Ön yolcu koltuğu. Sol arka koltuk
59	5	Arka görüş kamerası
60	10	Adaptif cruise c10trol
